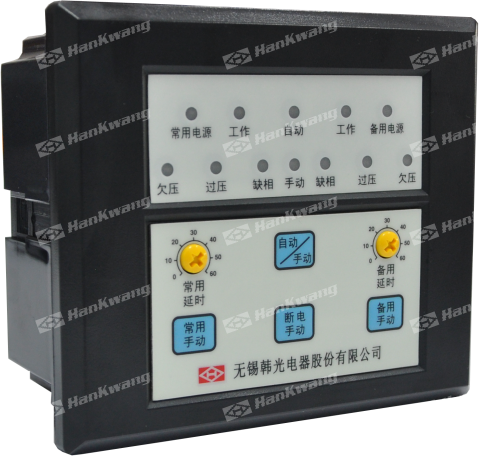

产品规格	DCU8-W2	DCU8-W3	DCU9-W2	DCU-A	DCU-B	DCU-HA	DCU-HB

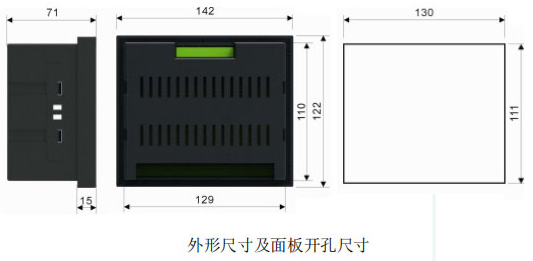

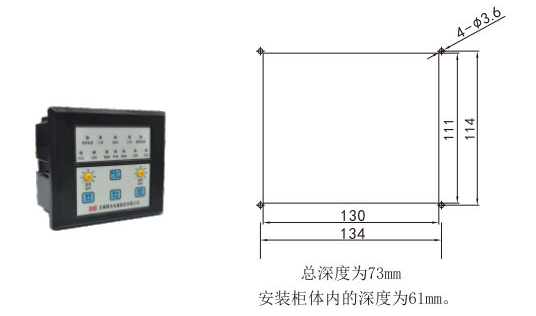

尺寸及安装方式	卡扣式或螺丝固定					卡扣式
电源指示	▲	▲	▲	▲	▲	▲	▲
合闸指示	▲	▲	▲	▲	▲	▲	▲
延时可调	▲	▲	▲	▲	▲	▲	▲
手/自动可调	▲	▲	▲	▲	▲	▲	▲
主备电源优先选择	▲	▲	▲	▲	▲	▲	▲
自投自复/自投不自复可调	▲	▲	▲	▲	▲	▲	▲
失电检测	▲	▲	▲	▲	▲	▲	▲
欠压检测(≤187V±2V)	▲	▲	▲	▲	▲	可调	可调
过压检测(≥264V±2V)	▲	▲	▲	▲	▲	可调	可调
缺相检测	▲	▲	▲	▲	▲	▲	▲
发电机功能	▲	▲	▲		▲	▲	▲
消防切零			▲			▲
电源故障输出	▲	▲
故障记录						▲	▲
液晶显示						▲	▲
RS485通讯						▲	▲

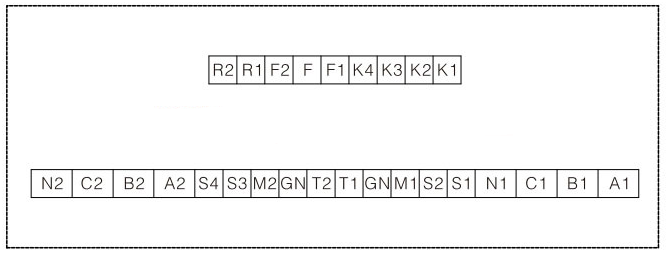

DCU系列控制器接线端子图

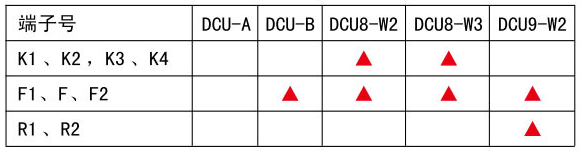

端子说明：

K1、K2：常用电源故障输出，常开接点，常用电源发生故障时该接点闭合，正常时该接点断开；
K3、K4：备用电源故障输出，常开接点，备用电源发生故障时该接点闭合，正常时该接点断开；
F1、F、F2：发电机启动和关闭信号，F为共同点，F1为常开点，主电源正常时闭合；F2为常闭点，主电源不正常时，延时约3s闭合；
R1、R2：消防强切控制输入，当消控中心提供无源信号，短接控制器上R1R2接点，可使开关强制切换到双分位置，使负载断电；当消防信号取消时，开关自动转换；
其余端子说明见控制器和开关接线图。

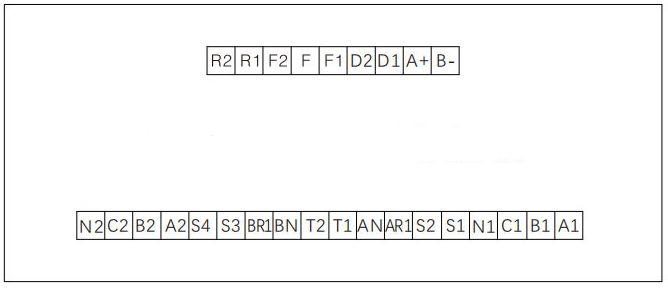

DCU-HA控制器接线端子图

端子说明：

A+、B-：RS485通讯接口；
D1、D2：开关脱扣输入；
F1、F、F2：发电机启动和关闭信号，F为公共点，F1为常开点，F2为常闭点，主电源不正常时F、F2闭合；
R1、R2：消防强切控制输入，当消控中心提供无源信号，短接控制器上R1、R2接点，可使开关强制切换到双分位置，使负载断电。

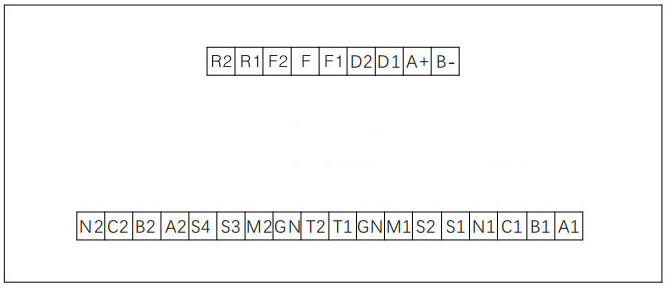

DCU-HB控制器接线端子图

端子说明：

A+、B-：RS485通讯接口；
D1、D2：开关脱扣输入；
F1、F、F2：发电机启动和关闭信号，F为公共点，F1为常开点，F2为常闭点，主电源不正常时F、F2闭合；

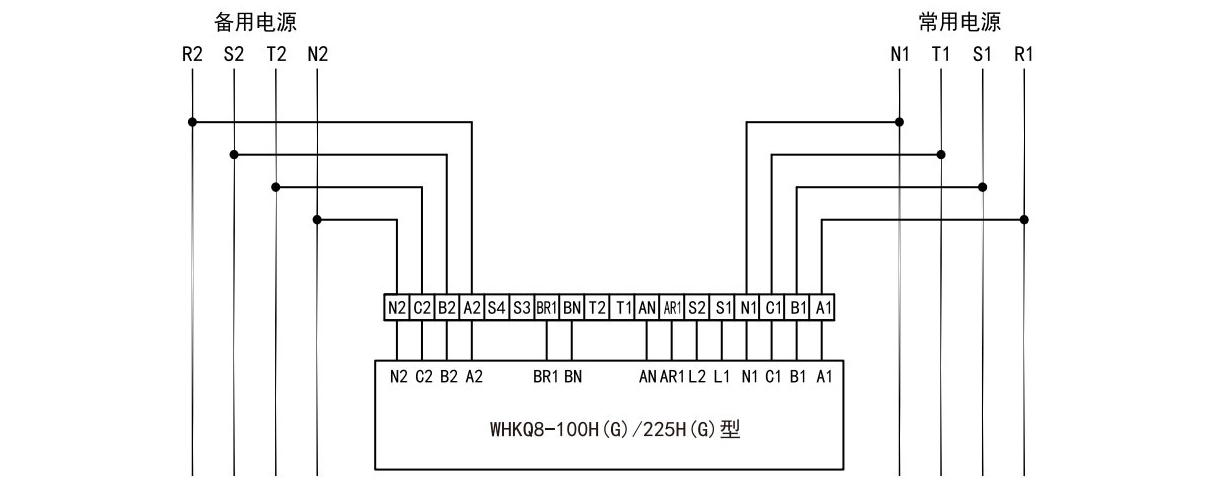

DCU8-W2、DCU-HB

WHKQ8-100H(G)、WHKQ8-225H(G)

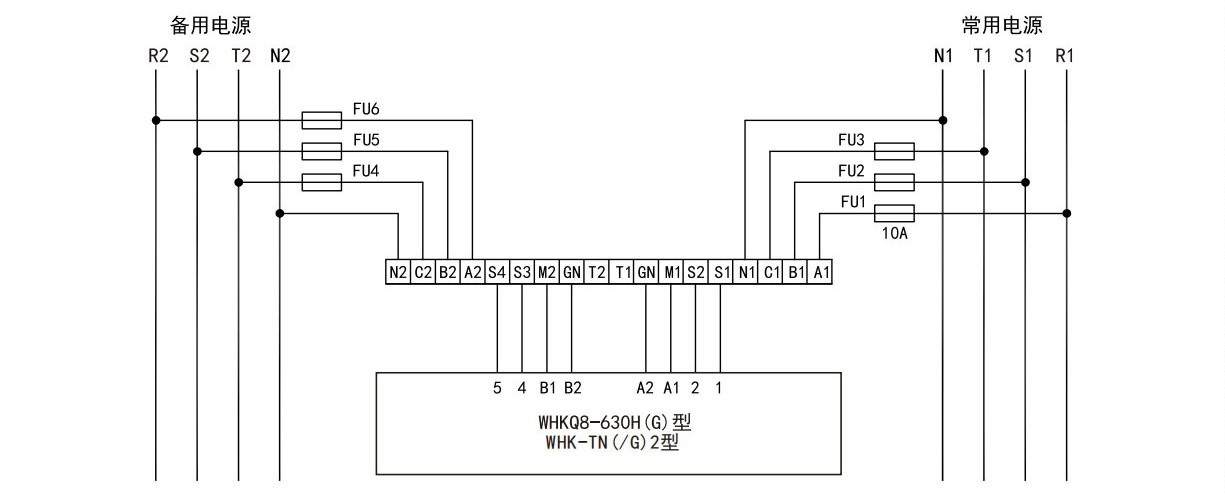

DCU8-W3、DCU-HA

WHKQ8-630H(G)、WHK-TN(/G)2

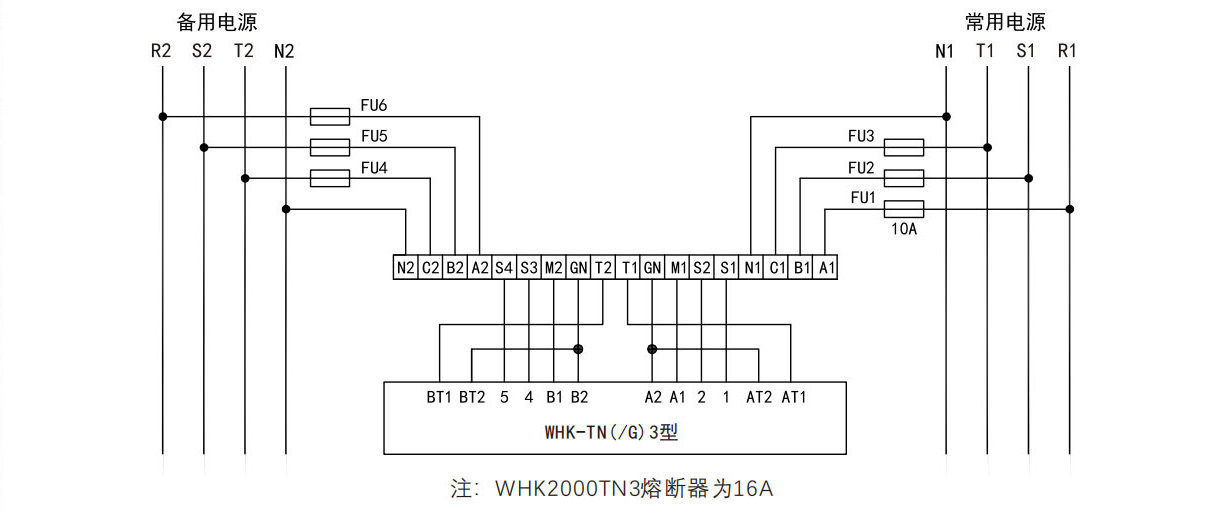

DCU9-W2、DCU-HA

WHK-TN(/G)3

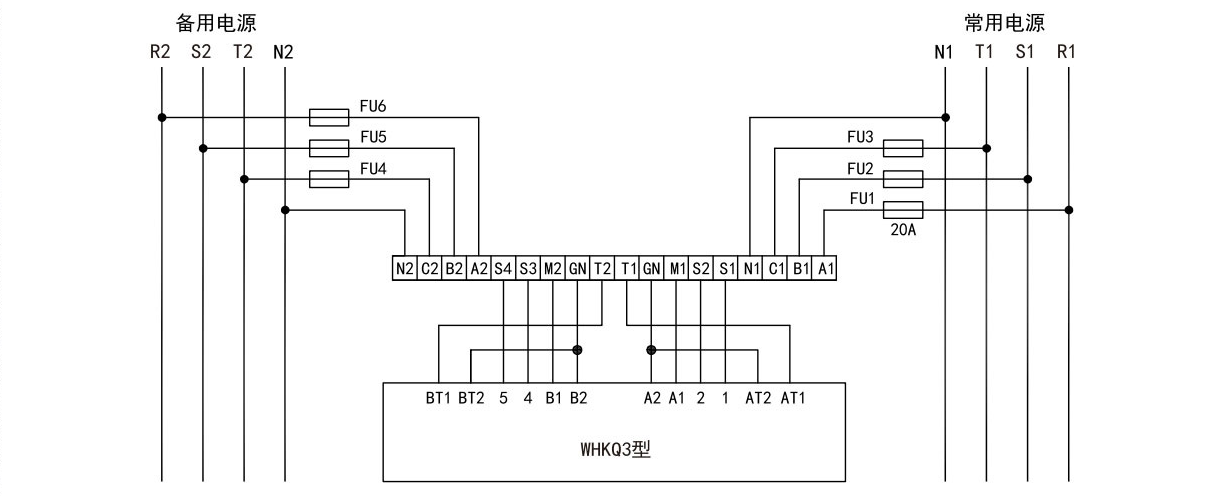

DCU9-W2

WHKQ3

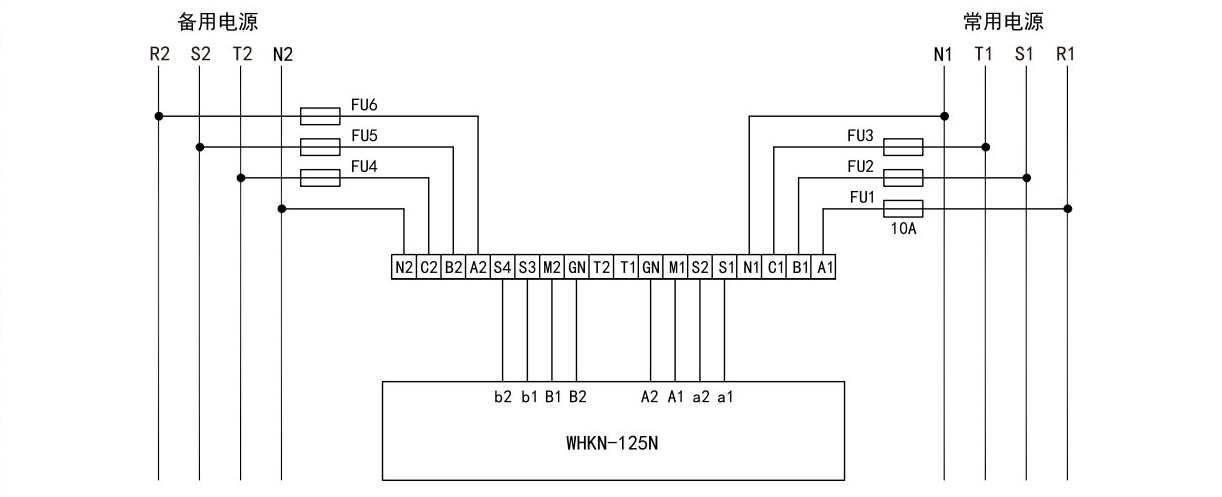

DCU-A、DCU-B、DCU-HA

WHKN-125N
