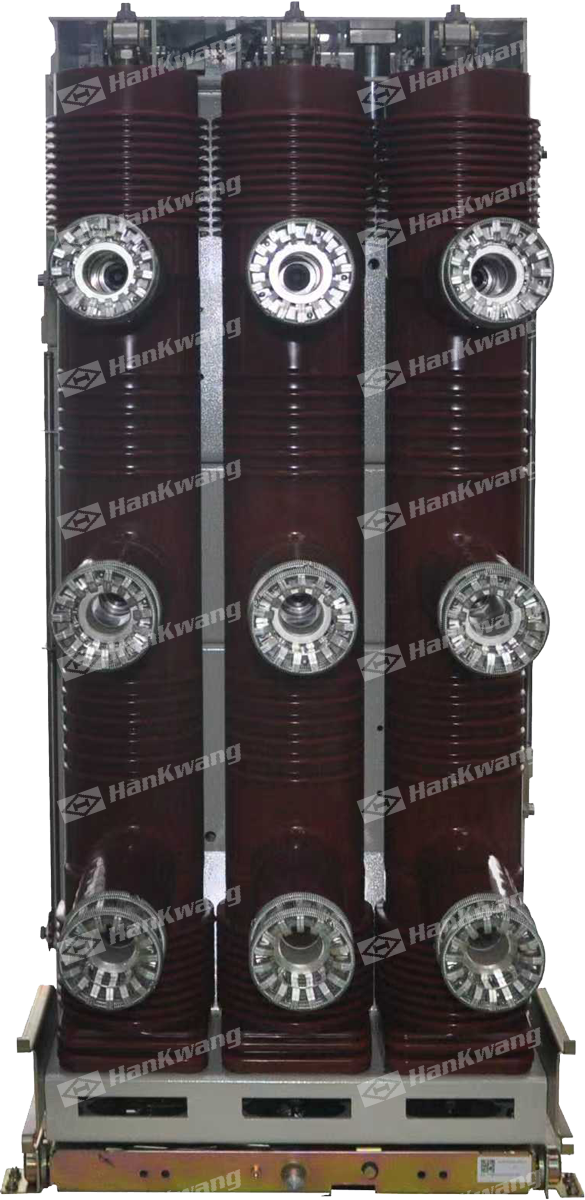

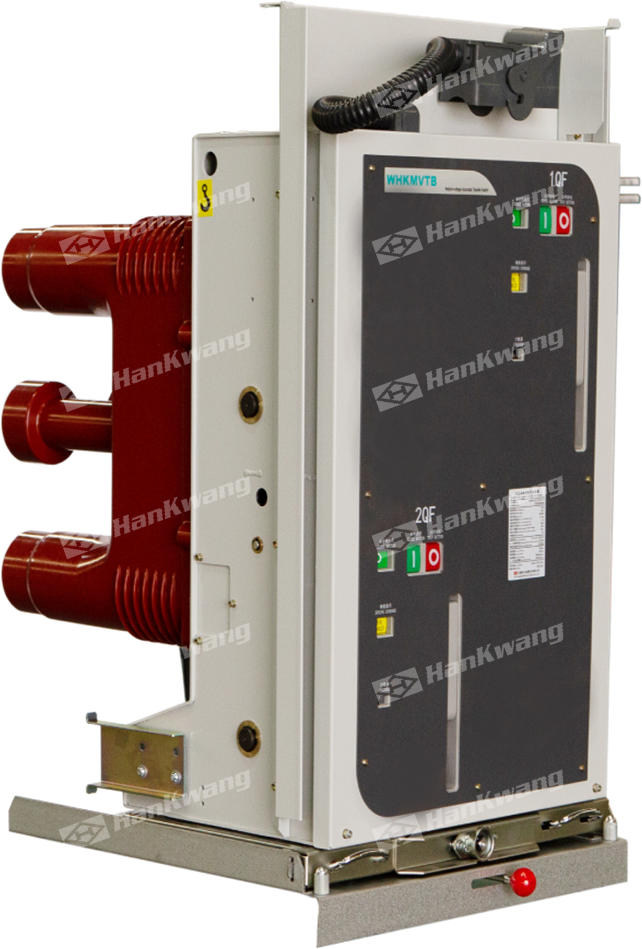

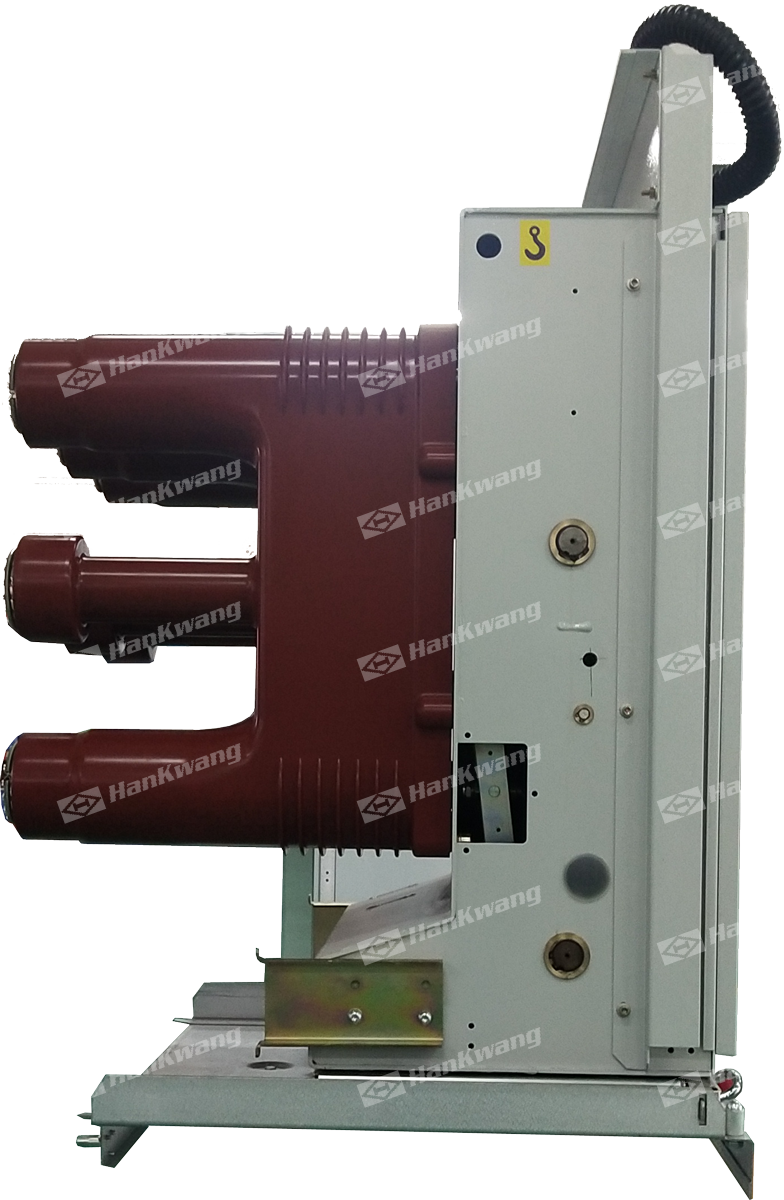

WHKMVTB-12中压自动转换开关电器用于额定工作电压12kV、交流50Hz两路电源之间的自动转换。该产品填补了国内6kV~12kV自动转换开关领域的空白，是无锡韩光电器股份有限公司自动转换开关系列产品的重要一员。产品适用于数据中心、医院、银行、化工、冶金、矿山、高层建筑、大型CBD、自动流水线、军事设施等要求高可靠性和供电连续性强的场所。

WHKMVTB-12中压自动转换开关电器为CB级、专用型、一体式中压转换开关电器，采用独特的结构，配合专用BA-ⅢH型智能控制器，实现刚性机械联锁+电气双重联锁，符合相关标准的各项性能指标。

WHK	MVTB	☐	☐	☐	☐

企业代号	产品系列代号	额定工作电压	额定工作电流	开断电流	控制器
无锡韩光电器股份有限公司	中压自动转换开关	12kV	1250A	31.5kA	BA-ⅢH

中压自动转换开关电器性能参数

技术参数

序号	名称	单位	数值
1	额定电压	kV	12
2	额定电流	A	1250
3	额定频率	Hz	50
4	额定短时工频耐受电压	kV	42
5	额定雷电冲击耐受电压		75
6	额定短时工频耐受电压（断口）		48
7	额定雷电冲击耐受电压（断口）		85
8	额定短时耐受电流	kA	31.5
9	额定峰值耐受电流		80
10	额定短时耐受电流（接地连接回路）		27.4
11	额定峰值耐受电流（接地连接回路）		69.6
12	额定短路开断电流		31.5
13	额定短路关合电流		80
14	短路持续时间	s	4
15	最短分闸时间	ms	20
16	转换时间	ms	≤200
17	直流分量	%	52
18	额定电缆充电开合电流	A	25
19	容性电流开合时重击穿等级		C2
20	电寿命等级（自动重合闸）		E2
21	机械寿命等级		M2
22	电气寿命	次	10000
23	机械寿命	次	160000
24	转换能力等级		TC-4A
25	额定操作顺序		自动重合闸：分-0.3s-合分-180s-合分

操作机构技术参数

序号	名称		单位	数值
1	额定操作电压	合闸线圈	V	DC110，DC220 AC110，AC220
		分闸线圈
		闭锁电磁铁
2	额定操作功率	合闸线圈	W	220
2	额定操作功率	分闸线圈	W	220
3	闭锁电磁铁功耗		W	3
4	储能电机功率		W	90
5	储能电机额定电压		V	DC110，DC220
6	储能时间		s	≤10

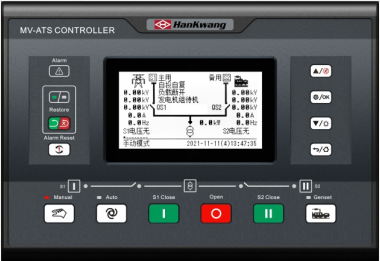

中压转换开关电器智能控制器(BA-ⅢH)

工作原理

常用电源被检测到出现偏差（即电源电压或频率的非正常改变）时，中压转换开关电器自动将负载从常用电源转换至备用电源：如果常用电源恢复正常时，则自动将负载返回到常用电源。

在额定供电电压U的85%~110%之间，如果是交流频率为额定须率时，应能正常工作

注1：转换时可有预定的延时或无延时，并可有一个断电位置

注2：在存在常用电源和备用电源两个电源的情况下，中压转换开关需指定一个常用电源位置

当两路电源互为备用电源时，也可按用户要求的操作程序动作。

性能和特点

◆基本功能

具有过压、欠压、过频、欠频、过流、缺相、逆相序功能。

◆人机操作界面

LCD显示，LED指示，按键操作，参数可调，多种语言（简体中文、英文、其他）。

◆通讯功能

硬件RS485通讯接口及其他类型通讯方式，实现四遥功能。

◆逐级投切功能

BA-ⅢH对中压自动转换开关电器下级的多路负载开关电器状态（闭合/断开位置）进行监控，按照可设定的程序在中压自动转换开关电器转换到备用电源后，逐步加负载，防止冲击电流过大；以及中压自动转换开关电器在断开备用电源前，逐步断开各负载的开关电器，以利于电源电流的平稳过渡，其过程如下：

1) 在空载条件下，当BA-ⅢH检测到常用电源发生偏差后，BA-ⅢH发出动作指令依次为：

a) 发出断开负载侧开关电器指令；

b) 再发出断开常用电源侧的开关电器指令；

c) 然后再发出合闸备用电源侧开关电器指令；

d) 最后发出指令逐级合闸负载侧的开关电器。

2) 当常用电源恢复后的操作顺序是：

a) 断开负载侧开关电器：

b) 断开备用电源侧开关电器；

c) 合上常用电源侧开关电器；

d) 逐级合上负载侧开关电器。

最大可实现24个负载开关电器的逐级投切控制，逐步投切间隔时间可调，每个负载开关的优先级可灵活设置。

◆PT断线检测功能

当电压互感器(PT)二次电路断线时，BA-ⅢH应发出断线报警信号；自身故障闭锁，报警，不能发出动作指令。

PT断线报警值和返回值可根据客户需求或实际工况情况进行设定。

中压自动转换开关电器性能参数

中压转换开关电器智能控制器(BA-ⅢH)

工作原理

性能和特点

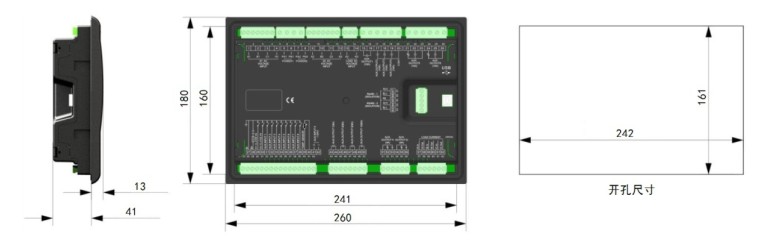

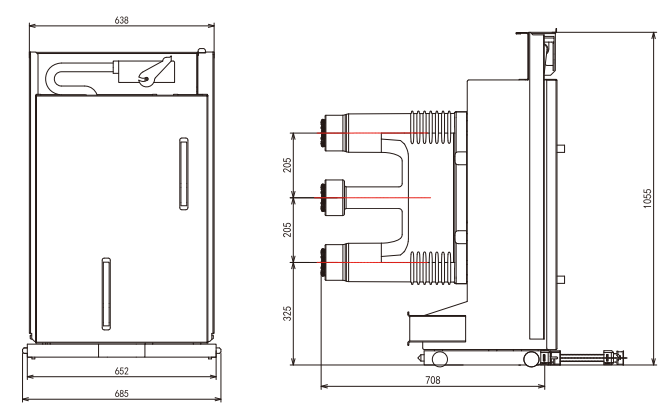

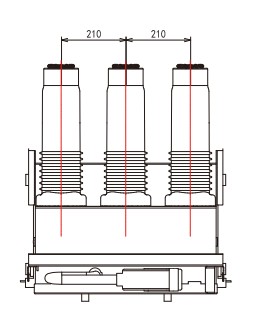

外形与安装尺寸（单位：mm)
