WHKMAS-12

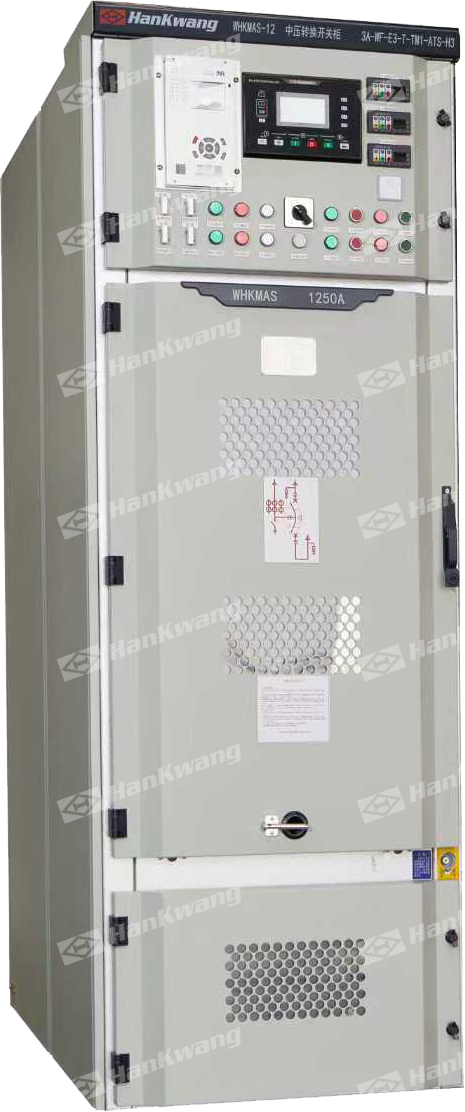

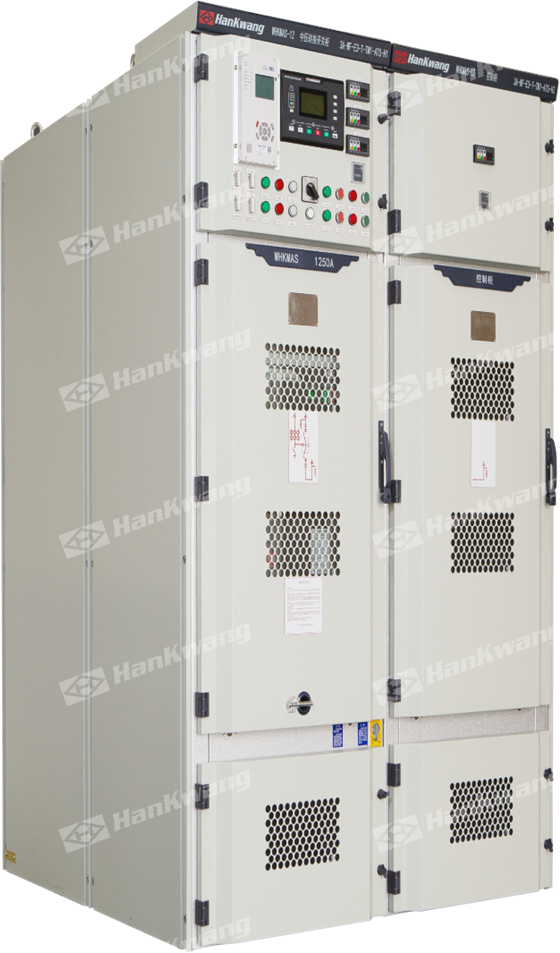

WHKMAS-12中压转换开关电器及成套设备采用金属铠装中置式结构，由1台中压转换开关柜和1台控制柜组成，配备WHKMVTB-12中压自动转换开关电器、BA-ⅢH智能控制器以及其他元器件，实现两路电源转换、保护及其他功能。

立即咨询我们

产品详情

型号及含意

技术参数

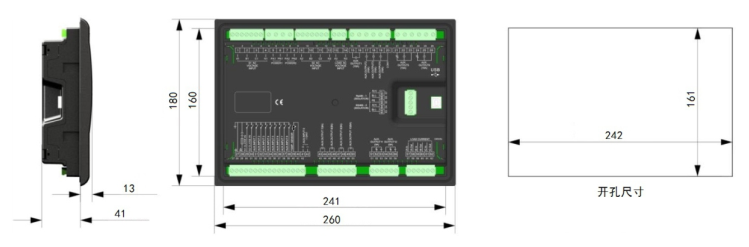

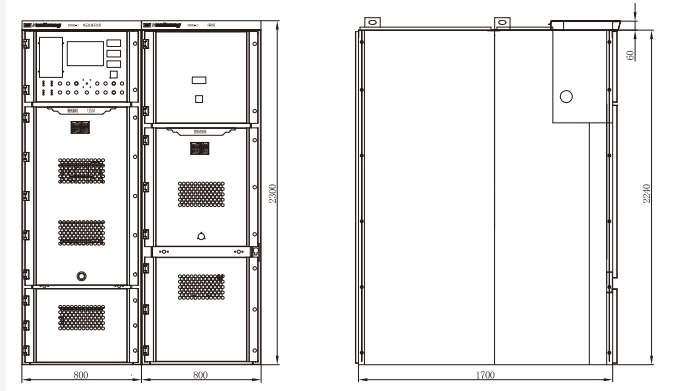

外观及安装尺寸

其他

(BA-ⅢH)

常用电源被检测到出现偏差（即电源电压或频率的非正常改变）时，中压转换开关电器自动将负载从常用电源转换至备用电源：如果常用电源恢复正常时，则自动将负载返回到常用电源。

在额定供电电压U的85%~110%之间，如果是交流频率为额定频率时，应能正常工作。

注1：转换时可有预定的延时或无延时，并可有一个断电位置。

注2：在存在常用电源和备用电源两个电源的情况下，中压转换开关需指定一个常用电源位置。

当两路电源互为备用电源时，也可按用户要求的操作程序动作。

◆基本功能

具有过压、欠压、过频、欠频、过流、缺相、逆相序功能。

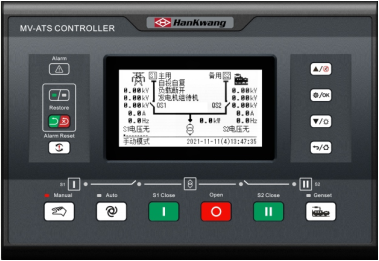

◆人机操作界面

LCD显示，LED指示，按键操作，参数可调，多种语言（简体中文、英文、其他）。

◆通讯功能

硬件RS485通讯接口及其他类型通讯方式，实现四遥功能。

◆逐级投切功能

BA-ⅢH对中压自动转换开关电器下级的多路负载开关电器状态（闭合/断开位置）进行监控，按照可设定的程序在中压自动转换开关电器转换到备用电源后，逐步加负载，防止冲击电流过大；以及中压自动转换开关电器在断开备用电源前，逐步断开各负载的开关电器，以利于电源电流的平稳过渡，其过程如下：

1) 在空载条件下，当BA-ⅢH检测到常用电源发生偏差后，BA-ⅢH发出动作指令依次为：

a) 发出断开负载侧开关电器指令；

b) 再发出断开常用电源侧的开关电器指令；

C) 然后再发出合闸备用电源侧开关电器指令；d)最后发出指令逐级合闸负载侧的开关电器。

2) 当常用电源恢复后的操作顺序是：

a) 断开负载侧开关电器；

b) 断开备用电源侧开关电器；

c) 合上常用电源侧开关电器；

d) 逐级合上负载侧开关电器。

最大可实现24个负载开关电器的逐级投切控制，逐步投切间隔时间可调，每个负载开关的优先级可灵活设置。

◆PT断线检测功能

当电压互感器(PT)二次电路断线时，BA-ⅢH应发出断线报警信号；自身故障闭锁，报警，不能发出动作指令。

PT断线报警值和返回值可根据客户需求或实际工况情况进行设定。
