WHKMBS-12

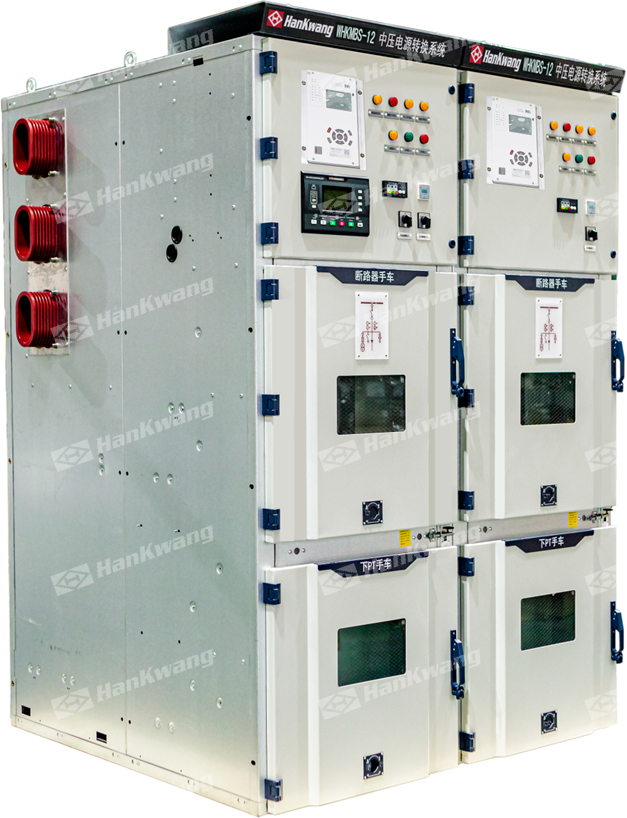

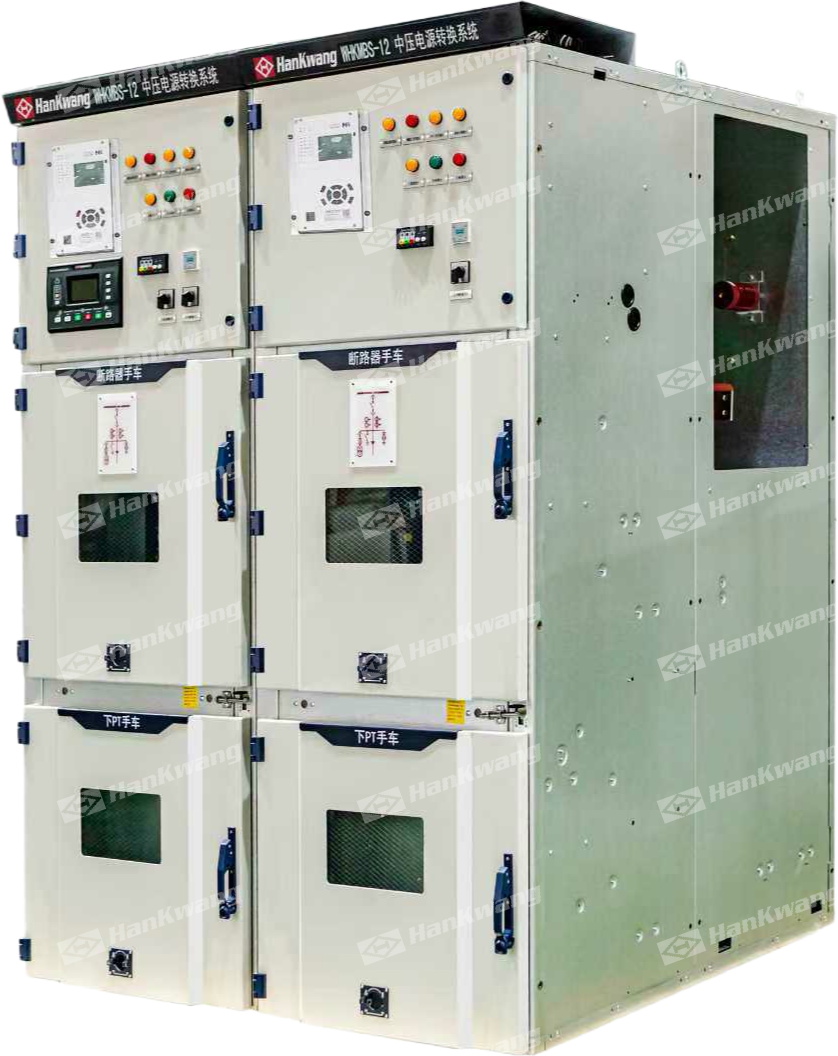

WHKMBS- 12中压电源转换系统为备自投电源转换系统，由2台中压电源转换开关柜组成，配备MVG2-12真空断路器、BA-ⅢH智能控制器以及其他元器件，实现两路电源转换、保护及其他功能。
产品详情
型号及含意
技术参数
外观及安装尺寸
其他
WHKMBS- 12中压电源转换系统为备自投电源转换系统，由2台中压电源转换开关柜组成，配备MVG2-12真空断路器、BA-ⅢH智能控制器以及其他元器件，实现两路电源转换、保护及其他功能。
| WHK | MBS | — | ☐ | / | ☐ | / | ☐ | + | ☐ |
|---|---|---|---|---|---|---|---|---|---|
| 企业代号 | 产品系列代号 | 额定工作电压 | 额定工作电流 | 开断电流 | 控制器 | ||||
| 无锡韩光电器 股份有限公司 |
中压电源 转换系统 |
12kV | 1250A | 31.5kA | BA-ⅢH |
| 序号 | 名称 | 单位 | 数值 |
|---|---|---|---|
| 1 | 额定电压 | kV | 12 |
| 2 | 额定短时工频耐受电压 | kV | 42（相间及相对地） |
| 3 | 额定雷电冲击耐受电压 | kV | 75（相间及相对地） |
| 4 | 额定频率 | Hz | 50 |
| 5 | 额定电流 | A | 1250 |
| 6 | 额定短路开断电流 | kA | 31.5 |
| 7 | 额定短路关合电流 | kA | 80 |
| 8 | 额定短路持续时间 | S | 4 |
| 9 | 额定峰值耐受电流（主回路、接地开关） | kA | 80 |
| 10 | 防护等级（外壳/隔室间） | IP4X/IP2X |
产品特点
◆柜体采用金属铠装结构。
柜内各隔室（母线室、开关手车室、电缆室、二次仪表控制室)用金属接地的隔板隔离，大大提升检修人员的安全；任何一个隔室有故障，都不会影响其它隔室的安全。
◆(A级)钢性机械联锁+电气联锁。
◆严密的防护等级。
开关柜外壳防护等级为IP40,柜门打开时的防护等级为IP2X。
◆配置在线监测模块。
具备判断接触可靠性、分合闸动作、机构稳定性等智能化功能。
◆完备的五防联锁。
智能控制器(BA-ⅢH)
性能和特点
◆具有过压、欠压、过频、欠频、过流、缺相、逆相序功能。
◆LCD显示，LED指示，按键操作，参数可调，多种语言(简体中文、英文、其他)。
◆硬件RS485通讯接口及其他类型通讯方式，实现四遥功能。
◆逐级投切功能
◆PT断线检测功能
