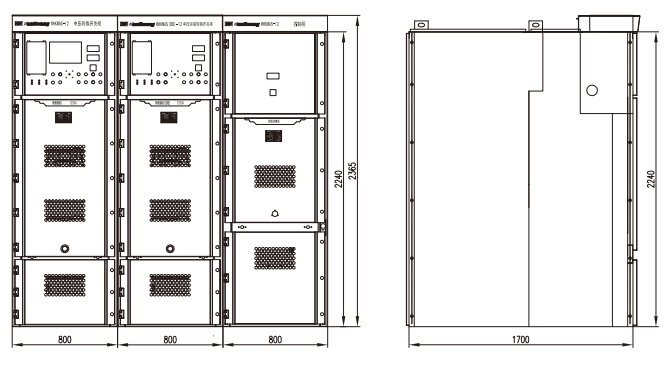

WHKMAS(DB)-12中压旁路转换开关成套设备由1台中压转换开关柜、1台中压旁路转换开关柜和1台控制柜组成配备WHKMVTB-12自动转换开关电器、BA-IIIHB智能控制器以及其他元器件。

中压转换开关柜和中压旁路转换开关柜之间设置电气和机械联锁。

WHKMAS(DB)-12中压旁路转换开关成套设备兼容WHKMAS-12中压转换开关电器及成套设备功能，具有冗余功能，当中压转换开关柜需要维护检修时，手动/电手动使中压旁路转换开关柜进行工作，持续负载供电，确保负载不断电，起到冗余作用。

BA-ⅢHB中压旁路转换开关智能控制器是一种具有可编程功能、自动化测量、PT断线检测、负载逐级投切、LCD显示、数字通讯为一体的中压旁路转换开关智能控制器。

它集数字化、智能化、网络化于一身，测量及控制过程实现自动化，减少人为操作失误，是中压双电源旁路切换的理想产品。

BA-ⅢHB中压旁路转换开关智能控制器由微处理器为核心构成，可精确地检测两路三相电源，对出现的电源异常（过压、欠压、缺相、过频、欠频)做出准确的判断并输出无源控制开关量。该装置充分考虑了在多种旁路开关上的应用，可直接用于中压单旁路和中压双旁路开关。

可广泛应用于数据中心、电力、邮电、石油、煤碳、冶金、铁道、市政、智能大厦等行业，部门的电气装置、服务器供电以及调试系统。

◆基本功能

具有过压、欠压、过频、欠频、过流、缺相、逆相序功能。

◆人机操作界面

LCD显示，LED指示，按键操作，参数可调，多种语言（简体中文、英文、其他）。

◆通讯功能

硬件RS485通讯接口及其他类型通讯方式，实现四温功能。

◆逐级投切功能

BA-ⅢHB对中压自动转换开关电器下级的多路负载开关电器状态（闭合/断开位置）进行监控，按照可设定的程序在中压自动转换开关电器转换到备用电源后，逐步加负载，防止冲击电流过大；以及中压自动转换开关电器在断开备用电源前，逐步断开各负载的开关电器，以利于电源电流的平稳过渡，其过程如下：

1) 在空载条件下，当BA-ⅢHB检测到常用电源发生偏差后，BA-ⅢHB发出动作指令依次为：

a) 发出新开负载侧开关电器指令；

b) 再发出断开常用电源侧的开关电器指令；

c) 然后再发出合闸备用电源侧开关电器指令；

d) 最后发出指令逐级合闸负载侧的开关电器。

2) 当常用电源恢复后的操作顺序是：

a) 断开负载侧开关电器；

b) 断开备用电源侧开关电器；

c) 合上常用电源侧开关电器；

d) 逐级合上负载侧开关电器。

最大可实现24个负载开关电器的逐级投切控制，逐步投切间隔时间可调，每个负载开关的优先级可灵活设置。

◆PT断线检测功能

当电压互感器(PT)二次电路断线时，BA-ⅢHB应发出断线报警信号；自身故障闭锁，报警，不能发出动作指令。

PT断线报警值和返回值可根据客户需求或实际工况情况进行设定。
