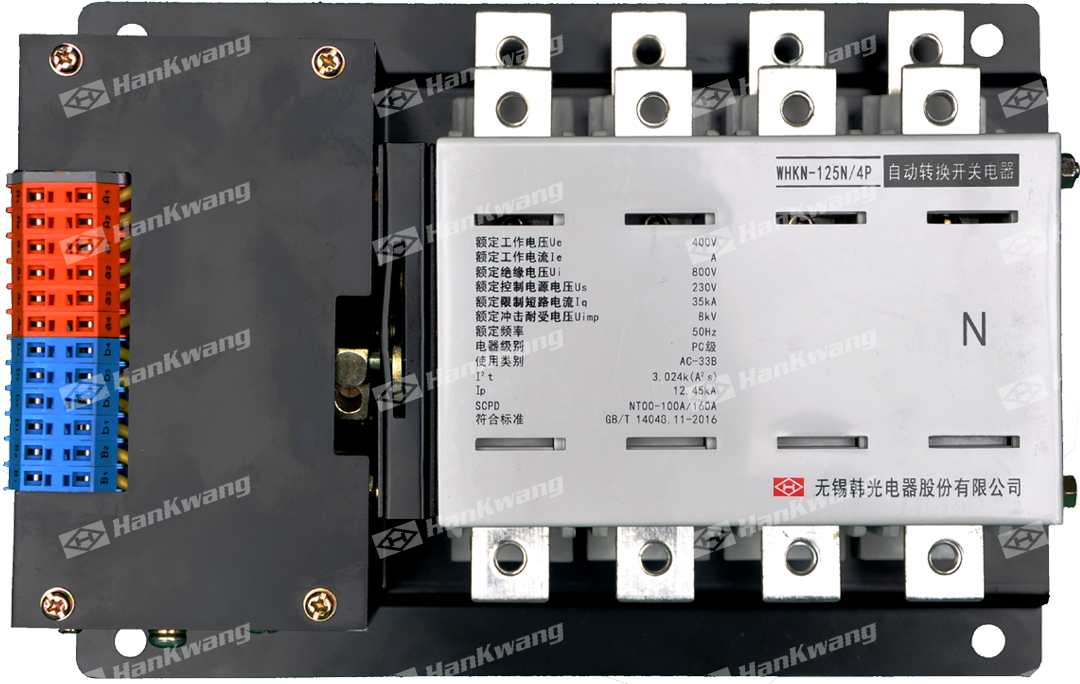

WHKN-125N
WHK系列自动转换开关电器，适用于双回路电源供电系统(电网——电网，电网——发电机或发电机——发电机)因一路电源电压或频率发生异常等故障而进行电源的切换，以保证重要用户供电的连续性和安全性。
产品详情
型号及含意
技术参数
外观及安装尺寸
其他
概述
WHK系列自动转换开关电器，适用于双回路电源供电系统(电网——电网，电网——发电机或发电机——发电机)因一路电源电压或频率发生异常等故障而进行电源的切换，以保证重要用户供电的连续性和安全性。
ATSE广泛应用于公共建筑、能源和民用住宅、工业自动化、基础设施、军事设施等领域。
| WHK | N | — | 125 | N | / | ☐ | / | ☐ | + | ☐ |
|---|---|---|---|---|---|---|---|---|---|---|
|
无锡韩光电器 股份有限公司 |
自动转换 开关电器ATSE |
约定发热 电流(A) |
派生代号：分体式 | 极数 |
额定工作 电流 |
控制器类型 |
主要技术参数
| 型号 | WHKN-125N | ||||||
|---|---|---|---|---|---|---|---|
| 额定电流（A） | 20、25、32 | 40、50、63、80、100、125 | |||||
| 额定操作电压（V） | AC230V 50/60Hz | ||||||
| 操作电流（A） | 10 | ||||||
| 额定绝缘电压（V） | 800 | ||||||
| 额定限制短路电流（kA） | 35 | ||||||
| 使用类别 | AC-33B | ||||||
| 使用寿命（次） | 机械 | 15000 | |||||
| 电气 | 10000 | ||||||
| 极数 | 2P | 3P | 4P | 2P | 3P | 4P | |
| 重量（kg） | 3.2 | 3.7 | 4.2 | 4 | 4.5 | 5.5 | |
| 操作周期（秒/次） | 15 | ||||||
| 控制器 | 外置 | ||||||
正常使用条件和安装条件
周围空气温度不超过+40℃，且其24h内的平均温度值不超过+35℃。周围空气温度的下限-5℃。安装地点的海拔不超过200m
最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度例如20℃时湿度可达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级为3。
安装类别Ⅲ，适用于电磁环境B。
输储存温度：-20℃至+55℃之间。

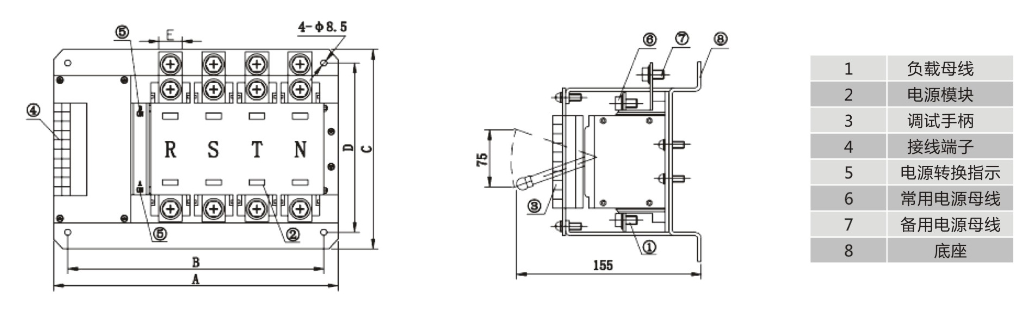

| 型号 | WHKN-125N | ||
|---|---|---|---|
| 额定工作电流（A） | 20、25、32 | 40、50、63、80、100、125 | |
| A | 2P | 173 | 193 |
| 3P | 200 | 229 | |
| 4P | 227 | 265 | |
| B | 2P | 153 | 175 |
| 3P | 180 | 195 | |
| 4P | 207 | 235 | |
| C | 186 | 186 | |
| D | 165 | 165 | |
| E | 12 | 20 | |
