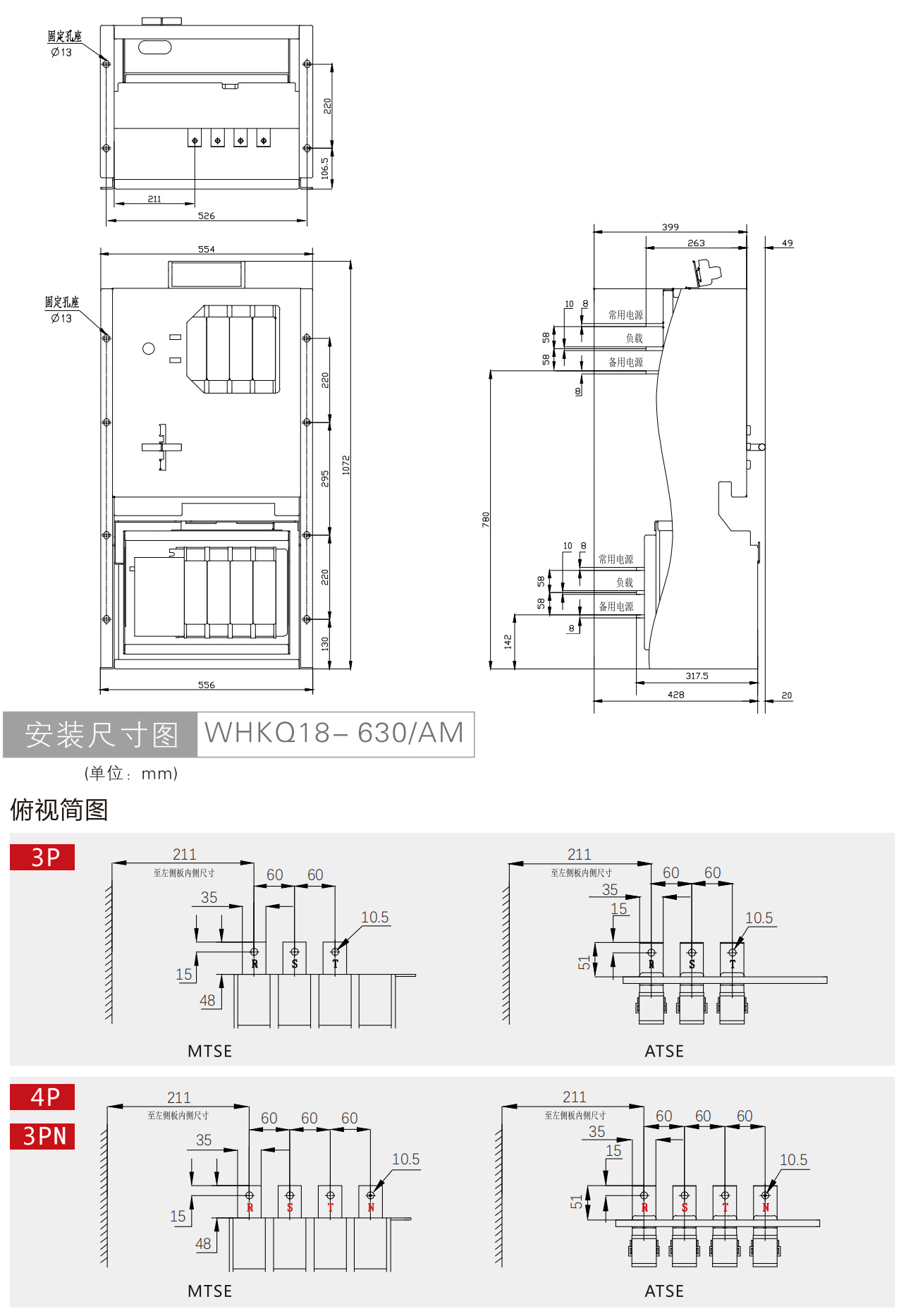

外观及安装尺寸
其他
当前，随着我国的大数据、智能交通、电子商务及智慧城市网络的快速发展，数据中心的建设方兴未艾。
数据中心设计规范要求其供配电系统应有冗余、容错能力。自动转换开关电器（ATSE）处于两路电源系统汇集点处（单节点），一旦失效或需要维护，都会给数据中心配供电系统带来断电的风险，旁路式ATSE可以增加配供电系统的冗余性，大大提高供系统的连续性和可靠性。

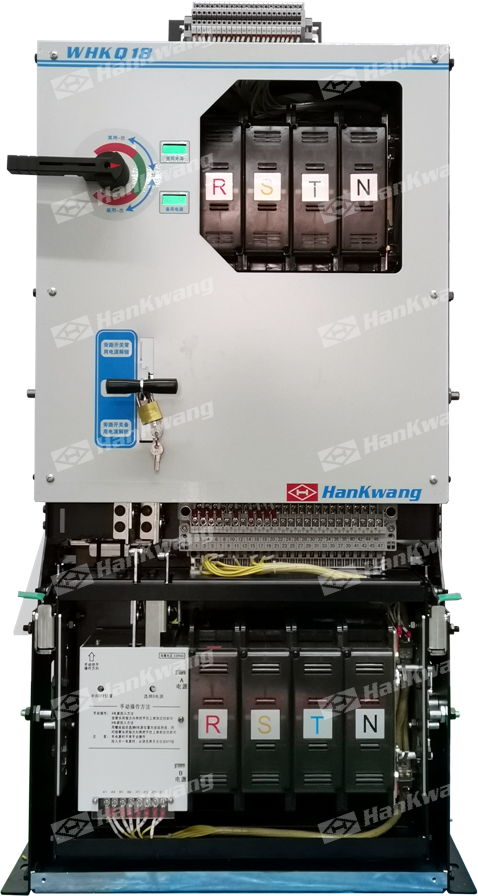

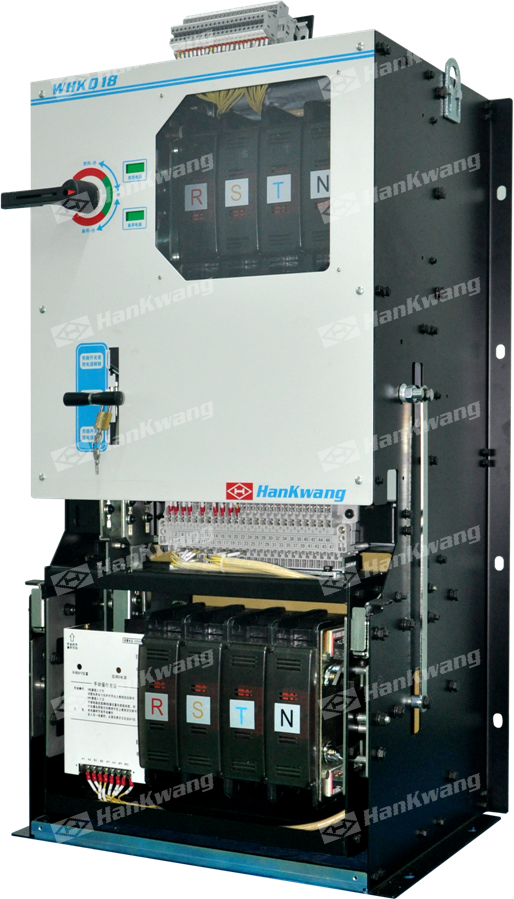

WHKQ18系列旁路转换开关电器及成套设备就能满足数据中心等重要应用场所的需求。
产品特点：
可以提供可靠的冗余电源转换功能。
旁路转换开关电器具有抗振动能力。振动等级达到GB/T 2423.56-2006中规定的试验频率范围为5Hz~500Hz，加速度均方根值为0.5g，试验时间为30min，每个轴向10min（X、Y和Z方向）。
控制器有可靠的电应力性能。
产中的ATSE、MTSE和RTSE安装方式均为抽屉式，抽屉式产品更换维修方便快捷。
抽屉式产品具有“断开、试验、接通”三位置功能，便于调试检修。
使用类别： AC-33A
有可靠的机械联锁装置。确保旁路转换开关电器仅能同侧合闸，保证了产品的可靠性及安全性。
| WHK | Q | 18 | — | ☐ | / | ☐ | / | ☐ | / | ☐ | / | ☐ | /+ | BA+ⅢE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
无锡韩光 电器股份 有限公司 |
自动转换 开关电器 |
设计序号 |
约定发热 电流(A) |
开关组合 AM |
DB:双旁路 SB:单旁路 |
极数 |
额定工作 电流(A) 16A-6300A |

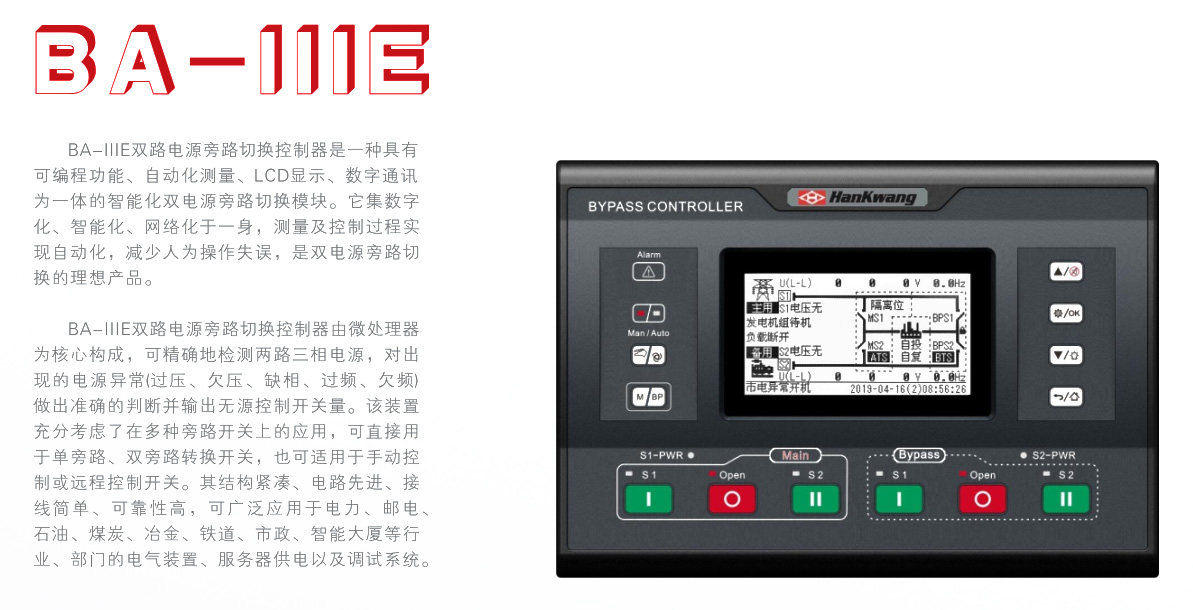

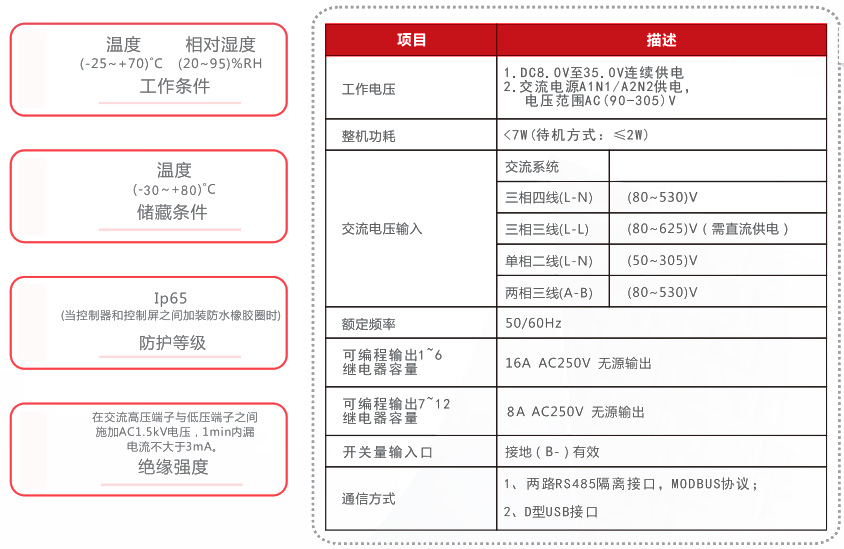

旁路控制器 |
| 型号 | WHKQ18-630/AM | ||
|---|---|---|---|
| 额定工作电流le（A） | 16、25、32、40、63、80、100、125、160、200、225、250、315、350、400、500、630 | ||
| 极数 | 3P、4P、3PN | ||
| 重量（kg） | 105 | ||
| 额定控制电源电压Us（V） | AC230 | ||
| 额定工作电压Ue（V） | AC400 | ||
| 额定冲击耐受电压Uimp（kV） | 12 | ||
| 额定绝缘电压Ui（V） | AC1000 | ||
| 使用类别 | AC-33A | ||
| 电器级别 | PC | ||
| 工作位置 | 三位置 | ||
| 额定频率（Hz） | 50 | ||
| 额定限制短路电流lq（kA） | 120（熔断器保护），70（断路器保护） | ||
| 额定短时耐受电流lcw（kA/ms） | 25/60 | ||
| 额定短路接通电流lcm（kA） | 52.5 | ||
| 寿命ᵃ | 电气寿命（次） | 10000 | |
| 机械寿命（次） | 15000 | ||
| 接线方式 | 板后水平接线 | ||
| 操作电流（A） | AC230V | 10 | |
| 脱扣电流（A） | AC230V | 2 | |
| 注：操作指令须在500ms内完成，否则线圈会发热烧坏。 | |||
注： a：可维护次数
三位置
