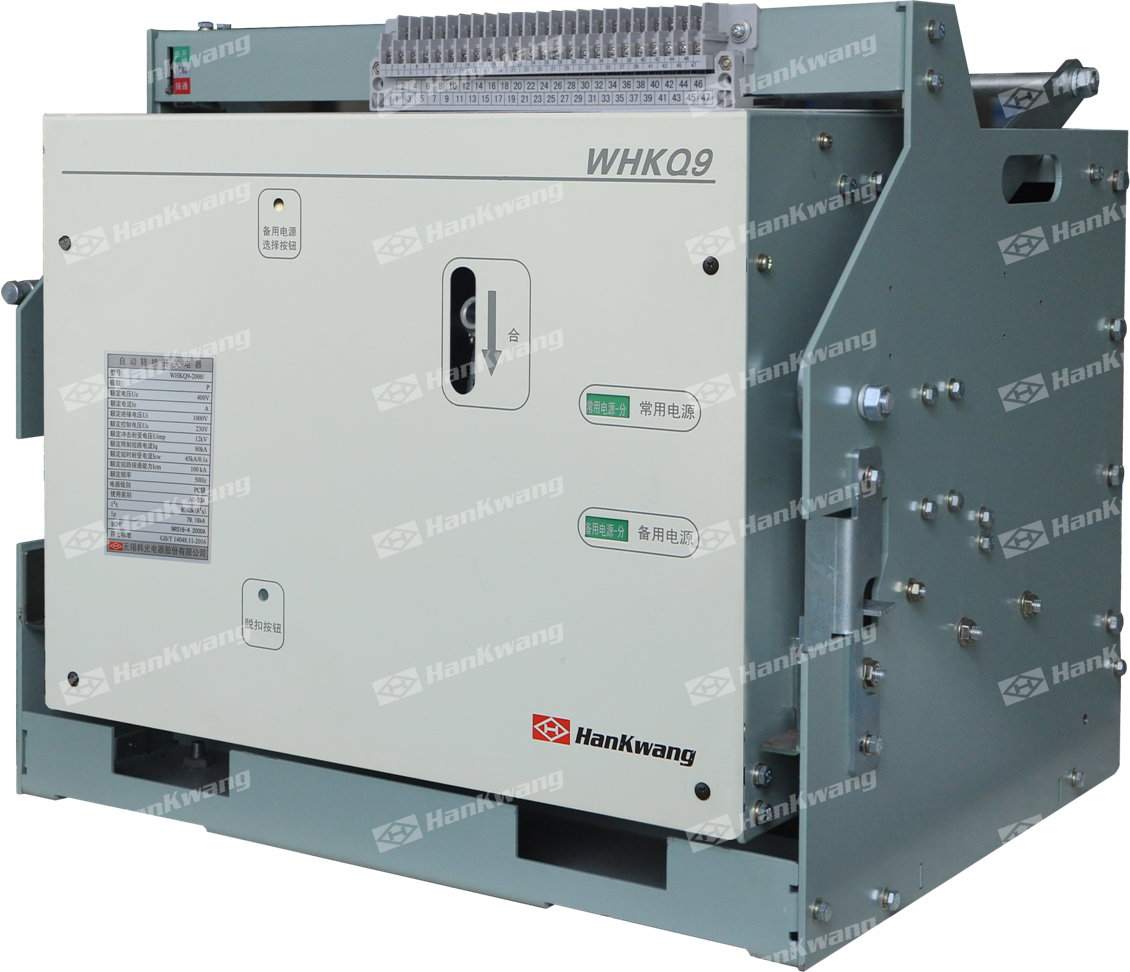

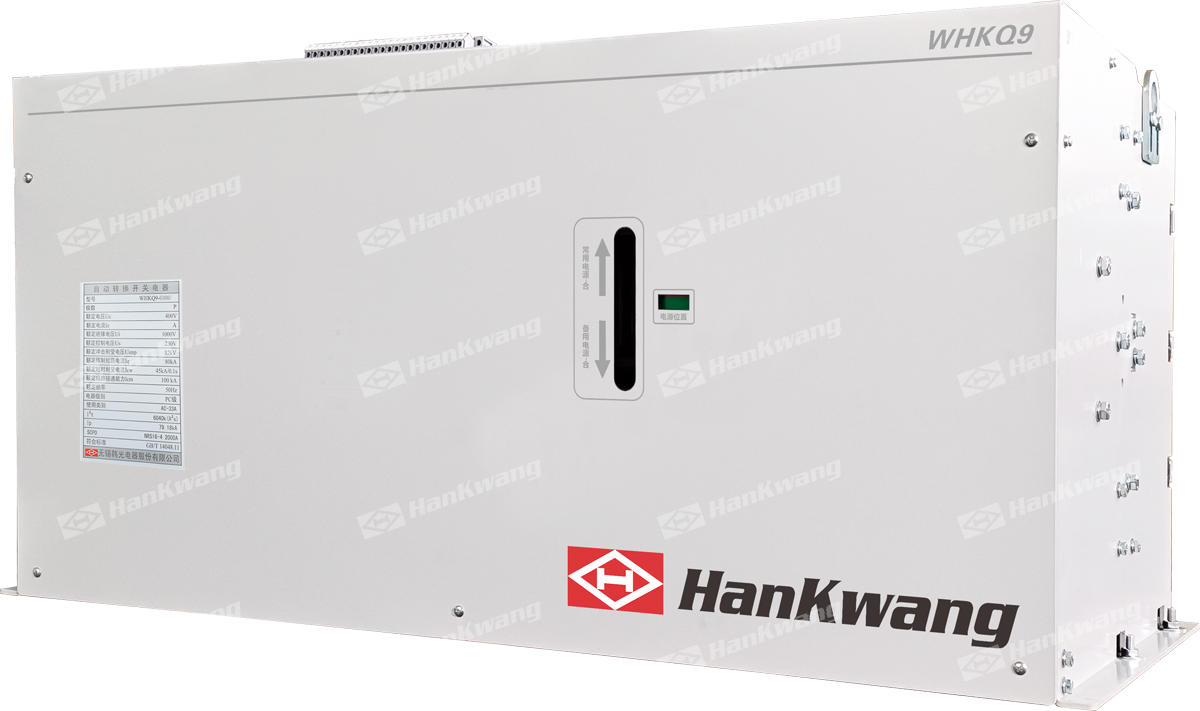

WHKQ9-2000D/Ⅲ
WHKQ9系列自动转换开关电器适用于交流 50Hz，额定绝缘电压1000V，额定工作电压至400V，额定工作电流100A～6300A的双回路电源供电系统（电网—电网或电网—发电机），因一路电源发生异常而进行电源的切换，以保证重要负荷（如消防）连续可靠工作。
产品详情
型号及含意
技术参数

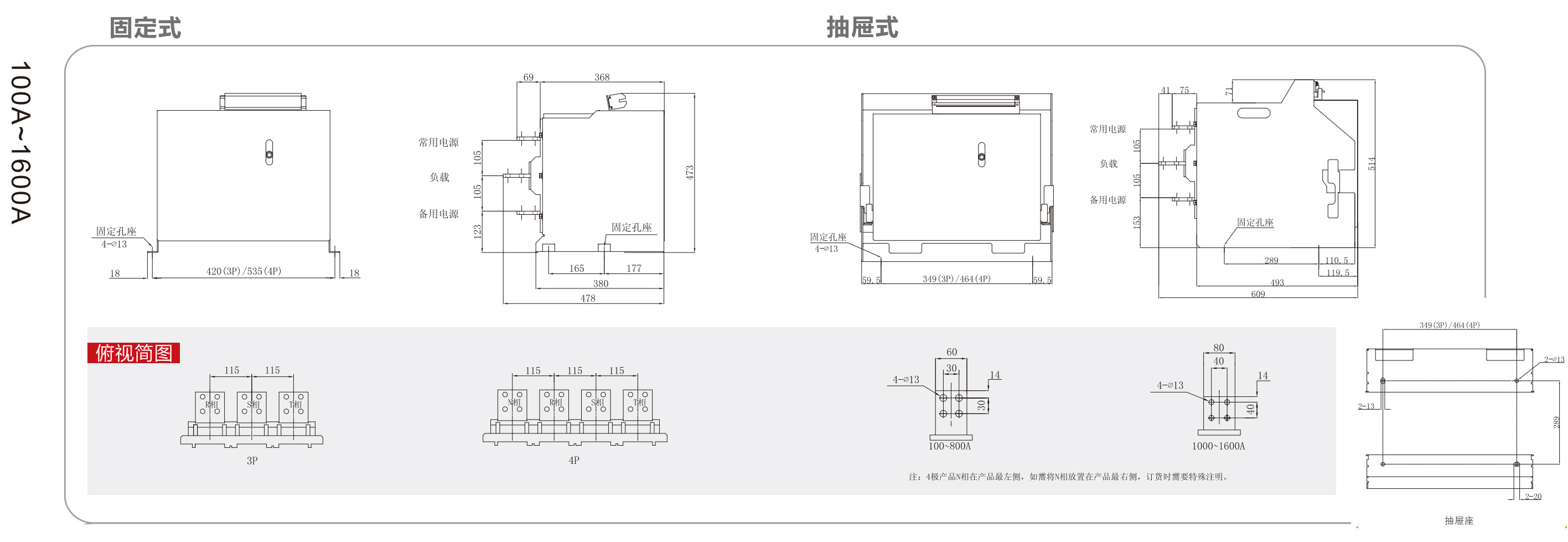

外观及安装尺寸
其他
概述
WHKQ9系列自动转换开关电器适用于交流 50Hz，额定绝缘电压1000V，额定工作电压至400V，额定工作电流100A～6300A的双回路电源供电系统（电网—电网或电网—发电机），因一路电源发生异常而进行电源的切换，以保证重要负荷（如消防）连续可靠工作。
| WHK | Q | 9 | — | ☐ | / | ☐ | / | ☐ | / | ☐ | ☐ | ☐ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 企业代号 |
产品系列 代号 |
设计序号 代号 |
约定发热 电流 |
派生代号 |
触头工作 位置 |
极数 |
限定工作 电流 |
控制器 型号 |
||||
|
无锡韩光 电器股份 有限公司 |
自动转换 开关电器 |
2000 3200 6300 |
F:固定式 D:抽屉式 |
Ⅱ:二位置 Ⅲ:三位置 |
100~6300 |

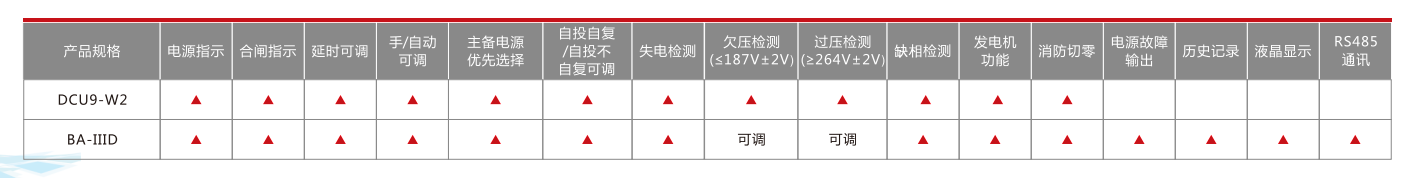

BA-ⅢD DCU9-W2 |
| 型号 | WHKQ9-2000 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定工作电压Ue(V) | AC400 | |||||||||||
| 额定工作电流Ie(A) | 100 | 160 | 200 | 250 | 315 | 400 | 630 | 800 | 1000 | 1250 | 1600 | |
| 主触头位置数 | 三位置 | |||||||||||
| 极数 | 3P、4P | |||||||||||
| 重量(kg) | 固定式 | 62/73 | 72/83 | 73/84 | ||||||||
| 抽屉式 | 90/108 | 93/127 | 94/128 | |||||||||
| 额定绝缘电压Ui(V) | AC1000 | |||||||||||
| 控制电源电压Us(V) | AC230 | |||||||||||
| 额定限制短路电流Iq(kA) | 100（熔断器保护） | |||||||||||
| 额定短时耐受电流Icw(kA/S) | 90/1 | |||||||||||
| 额定短路接通能力Icm(kA) | 121 | |||||||||||
| 额定冲击耐受电压Uimp(kV) | 12 | |||||||||||
| 额定频率(Hz) | 50 | |||||||||||
| 电器级别 | PC级 | |||||||||||
| 使用类别 | AC-33A | |||||||||||
| 操作周期 | 60s | 120s | ||||||||||
| 操作电流AC230V(A) | 25 | 40 | ||||||||||
| 触头转换时间 | 1s | |||||||||||
| 转换动作时间 | 1.4s | |||||||||||
| 机械寿命（次）ᵃ | 15000 | |||||||||||
| 电气寿命（次）ᵃ | 10000 | |||||||||||
| 注意事项 | 操作指令需在0.5s以下，否则线圈有过热烧毁风险 | |||||||||||
注： a：可维护次数
正常使用条件和安装条件
周围空气温度：上限不超过+40℃，下限不低于-5℃，且其 24h 内的平均温度值不超过+35℃。
海拔：安装地点的海拔不超过 2000m。
大气条件：空气要清晰、干净，在最高温度为+40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如+20℃时湿度可达 90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
请勿在硫化气体，硫酸氨气体及腐蚀性气体范围内使用及储藏。
储存温度：最大+60℃，最低-20℃内储存。
污染等级：3
特殊使用环境：周围温度超过+40℃或低于-5℃，海拔超过2000m以上，大气环境比较恶劣（超出上述大气条件的范围）的这些使用环境下，我们可以按照用户的实际工作情况特供该产品，从而来满足用户需求。
安装类别：Ⅲ，适用于电磁环境B 。
三位置
