WHKQ8-100H WHKQ8-100HG
WHK系列自动转换开关电器，适用于双回路电源供电系统(电网——电网，电网——发电机或发电机——发电机)因一路电源电压或频率发生异常等故障而进行电源的切换，以保证重要用户供电的连续性和安全。
产品详情
型号及含意
技术参数

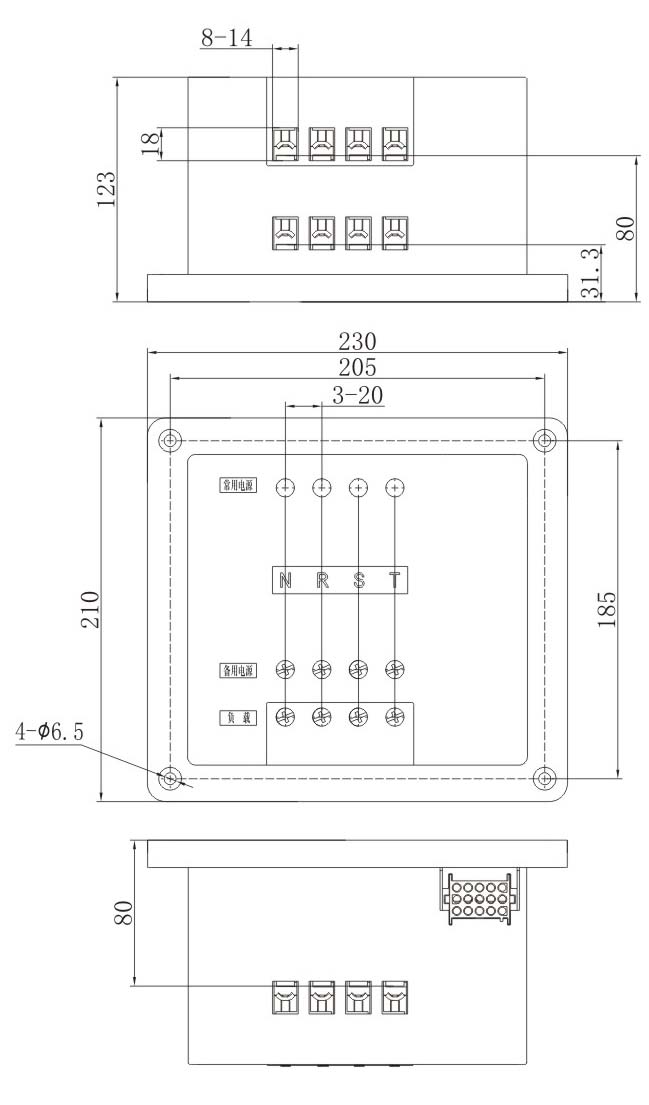

外观及安装尺寸
其他
概述
WHK系列自动转换开关电器，适用于双回路电源供电系统(电网——电网，电网——发电机或发电机——发电机)因一路电源电压或频率发生异常等故障而进行电源的切换，以保证重要用户供电的连续性和安全。
ATSE广泛应用于公共建筑、能源和民用住宅、工业自动化、基础设施、军事设施等领域。
| WHK | Q | 8 | — | 100 | H | ☐ | / | ☐ | ☐ | ☐ | + | ☐ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 企业代号 | 产品系列 代号 |
设计序号 代号 |
约定发热 电流 |
派生代号 | 使用类别 | 极数 | 额定工作 电流 |
控制器 型号 |
外置控制器 与开关连接 电缆线长度 |
|||
| 无锡韩光 电器股份 有限公司 |
自动转换 开关电器 |
8 | 分体式 外置 控制器 |
无代号: AC-33BG: AC-33A |
4P:4极 | 100: 25A 32A 40A 50A 63A 80A 100A |
DCU8-W2DCU-HB | 配置的电 缆线长度： 标配 1.0m 选配 1.2m/1.5m |
| 型号 | WHKQ8-100H/WHKQ8-100HG |
|---|---|
| 极数 | 4P |
| 额定工作电压Ue（V） | AC400 |
| 额定工作电流Ie（A） | 25、32、40、50、63、80、100 |
| 额定绝缘电压Ui（V） | AC800 |
| 额定控制电源电压Us（V） | AC230 |
| 额定限制短路电流Iq（kA） | 35（熔断器保护），30（断路器保护） |
| 额定冲击耐受电压Uimp（kV） | 8 |
| 额定频率（Hz） | 50 |
| 电器级别 | PC |
| 使用类别 | （WHKQ8-100H）AC-33B；（WHKQ8-100HG）AC-33A |
| 操作电流（A） | 10 |
| 机械使用寿命（次） | 15000 |
| 电气使用寿命（次） | 10000 |
| 操作周期（s） | 30 |
| 重量（kg） | 3.8 |
| 控制器 | 控制器外置 |
正常使用条件和安装条件
周围空气温度不超过+40℃，且其24h内的平均温度值不超过+35℃。周围空气温度的下限-5℃。安装地点的海拔不超过200m
最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度例如20℃时湿度可达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级为3。
安装类别Ⅲ，适用于电磁环境B。
输储存温度：-20℃至+55℃之间。
