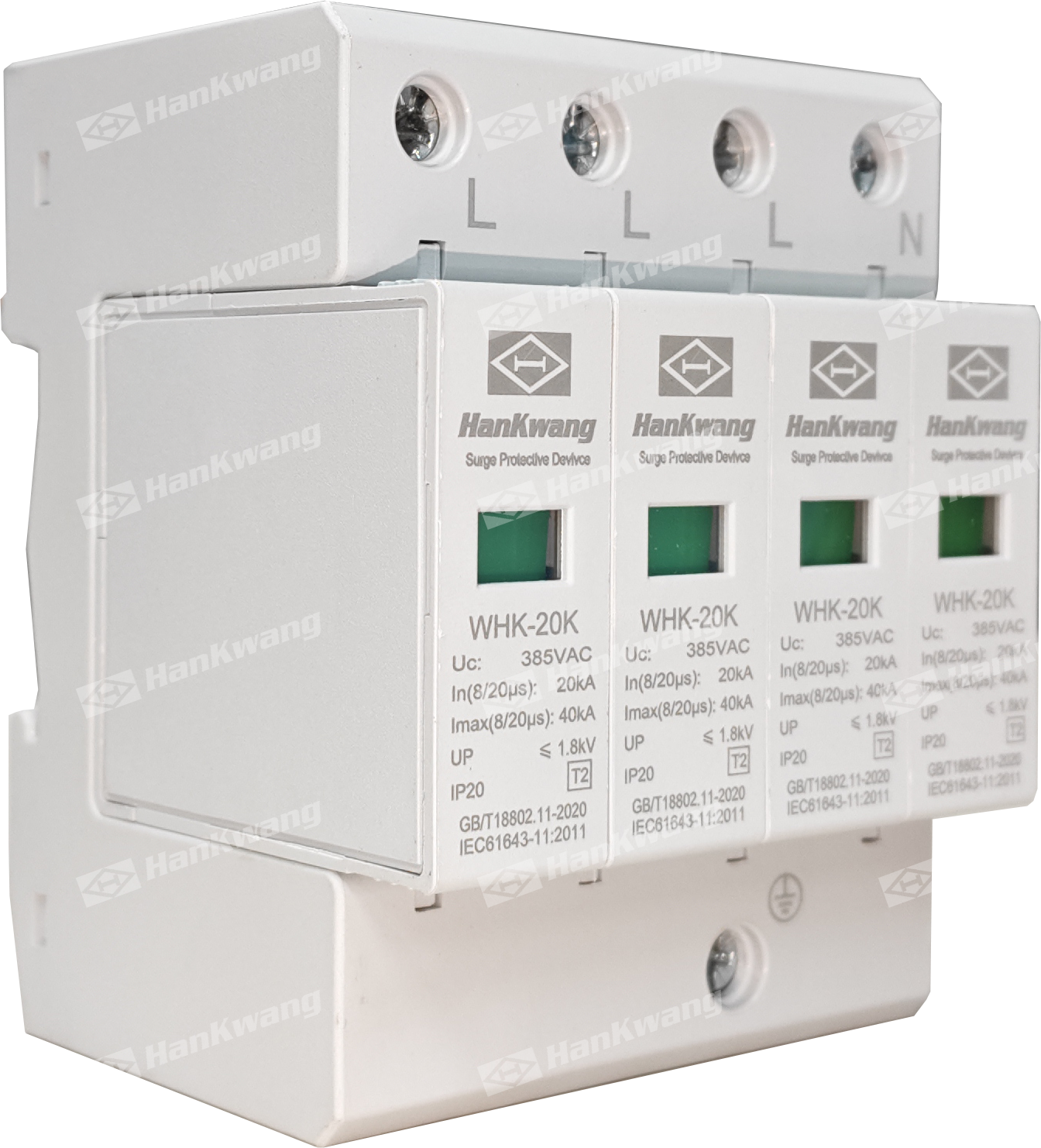

WHK-K浪涌保护器
WHK-K 模块化电源电涌保护器 该系列产品是应用于电源供电系统的防雷保护产品。具有较高的雷电流泄放能力，其标称放电电流为10-80kA,适用于低压配电系统的各级保护，依据不同的配电系统(TT、TN、T)可选择多种组合方式。
产品详情
型号及含意
技术参数

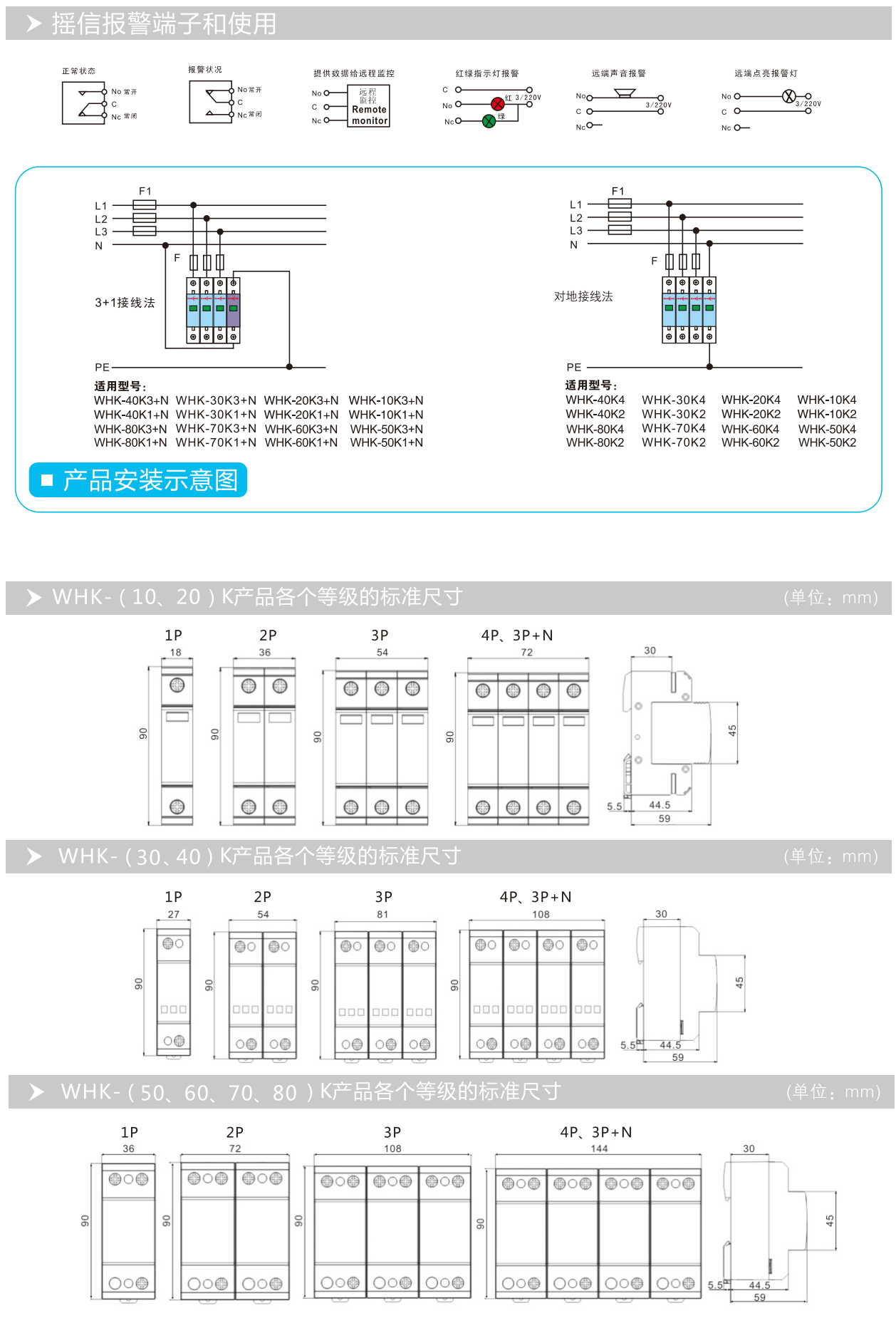

外观及安装尺寸
该系列产品是应用于电源供电系统的防雷保护产品。具有较高的雷电流泄放能力，其标称放电电流为10-80kA,适用于低压配电系统的各级保护，依据不同的配电系统(TT、TN、T)可选择多种组合方式。
WHK系列模块安装简便，积木式模块可插拔更换。同时具有遥信报警功能，当模块失效或未插好时将提示警报。
| WHK | — | ☐ | K | ☐ | + | N | - | S |
|---|---|---|---|---|---|---|---|---|
|
无锡韩光电器 股份有限公司 |
标称通流容量 | K系列防雷模块 | 模块数量 |
有：带NPE模块 无：不带NPE模块 |
有：带摇信 无：不带摇信 |
■高能电涌保护
■内置过流断路装置
■遥信报警接口（可选）
■可插拔更换防需模块
■失效检测指示
■内置过热断路装置
■标准模块化安装
■ns级反应速度
◆产品性能参数
| 型号 | WHK-10K | WHK-20K | WHK-30K | WHK-40K |
WHK-80K (50K、60K、70K) |
WHK-K+N |
|---|---|---|---|---|---|---|
| SPD端口 | 一端口 | 一端口 | 一端口 | 一端口 | 一端口 | 一端口 |
| SPD类别 | 限压型 | 限压型 | 限压型 | 限压型 | 限压型 | 电压开关型 |
| 电源系统 | TT-TN-IT | TT-TN-IT | TT-TN-IT | TT-TN-IT | TT-TN-IT | TT-TN-IT |
| 额定电压 | 220V | 220V | 220V | 220V | 220V | - |
| 最大持续工作电压Uc | 385V | 385V | 385V | 385V | 385V | 250V(Us) |
| 标称放电电流In | 10kA | 20kA | 30kA | 40kA | 80kA | 50kA(Imp:15kA) |
| 最大放电电流Imax | 20kA | 40kA | 60kA | 80kA | 160kA | 80kA |
| 电压保护水平Up | ≤1800V | ≤1800V | ≤2000V | ≤2500V | ≤2500V | ≤1200V |
| 断路装置 | ||||||
| 过热断路器 | 内置 | 无 | ||||
| 电路过流断路装置 | 内置 | 无 | ||||
| 机械性能 | ||||||
| 遥信报警 | 常开/常闭触点端子(可选) | |||||
| 失效指示 | 绿色：正常/红色：失效 | |||||
| 连接导线截面 | 6～25mm | |||||
| 安装方式 | 35mm标准导轨 | |||||
| 工作环境温度 | -40~85°C | |||||
| 外壳材料 | 符合UL94V-0 | |||||
| 外壳保护等级 | IP20 | |||||
