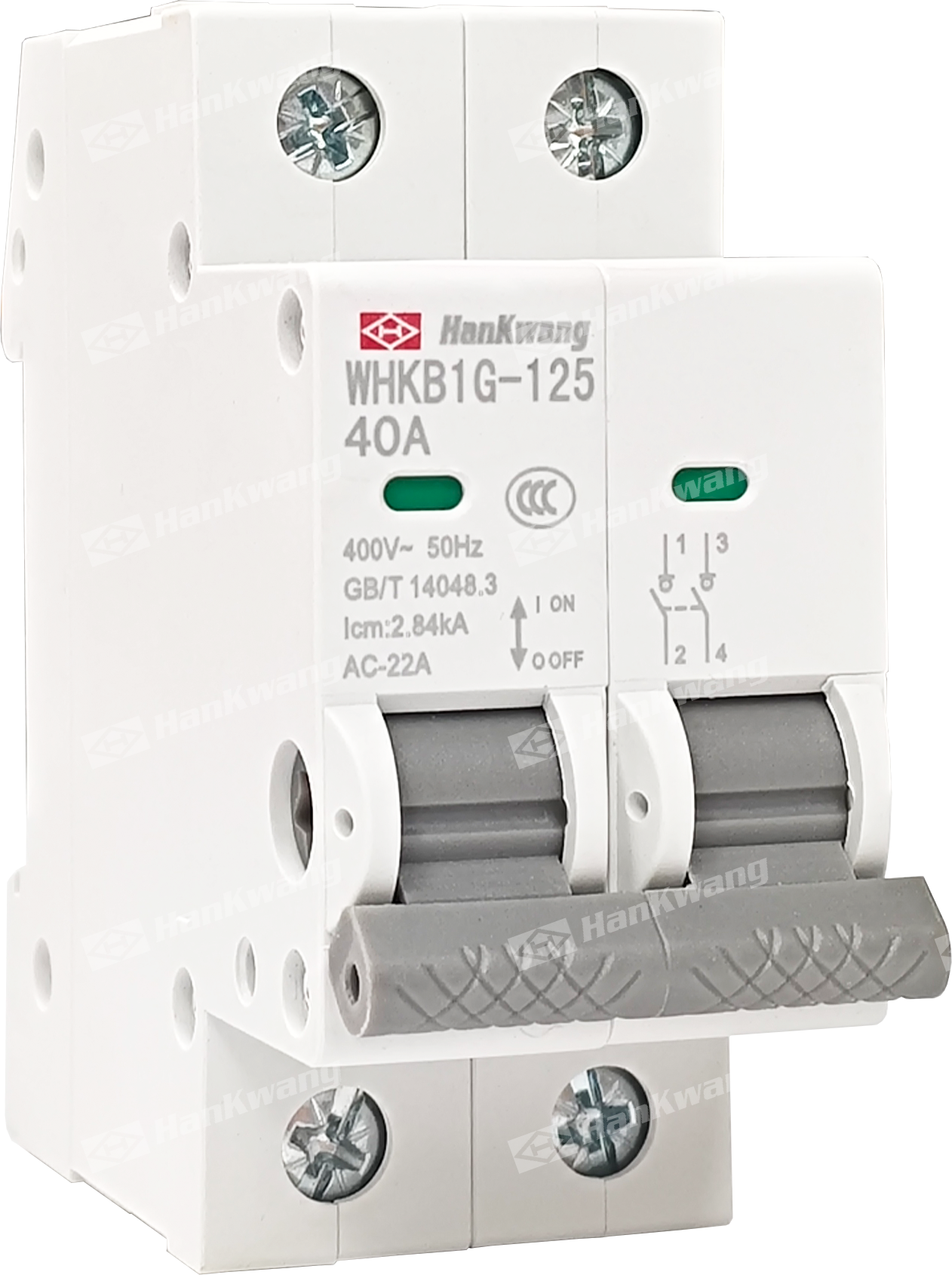

WHKB1G-125系列隔离开关
WHKB1G-125系列隔离开关适用于交流50HZ，额定工作电压400W及以下的配电和控制回路中，主要作为终端电器的总开关，也适用于控制各类电动机、小功率电器和照明等；广泛应用于工矿企业、高层建筑、商业及家庭等场所。
产品详情
型号及含意
技术参数

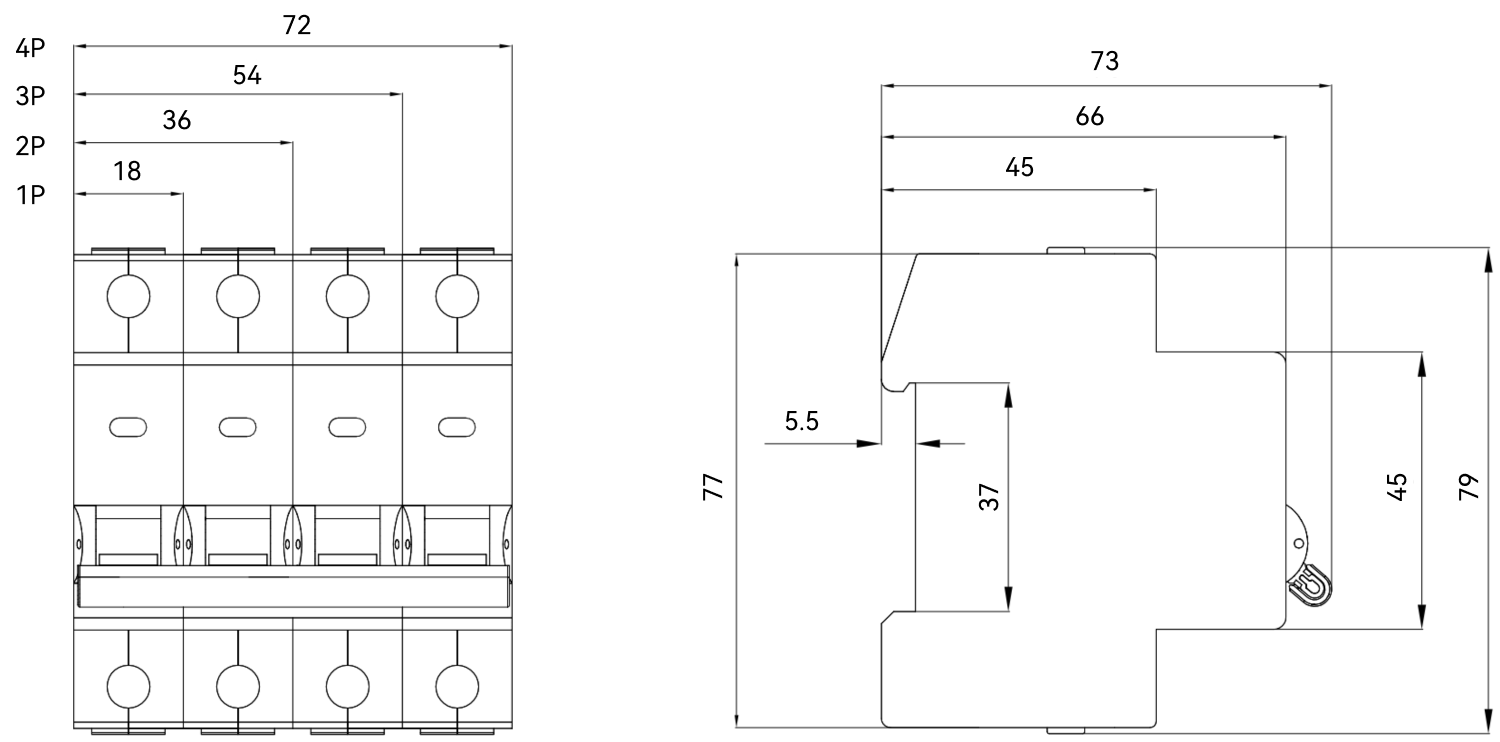

外观及安装尺寸
WHKB1G-125系列隔离开关适用于交流50HZ，额定工作电压400W及以下的配电和控制回路中，主要作为终端电器的总开关，也适用于控制各类电动机、小功率电器和照明等；广泛应用于工矿企业、高层建筑、商业及家庭等场所。
| WHK | B1 | G | — | 125 | / | ☐ | ☐ |
|---|---|---|---|---|---|---|---|
| 企业代号 | 设计序号 | 隔离开关 | 壳架等级 | 极数 | 额定电流 |
◆主要规格及参数
|
额定工作电压 (V) |
额定电流 (A) |
额定 短断接通能力 (Icm) |
额定 短时耐受电流 (Icw) |
额定 熔断短路电流 (KA) |
|---|---|---|---|---|
|
230 400 |
32、63、80、100、125 | 3kA | 1.5kA/ls | 20 |
◆产品极数分为：单极、二极、三极、四极
◆工频耐压：在耐湿热性能后，开关能承受2500V工频耐压试验1分钟而无绝缘闪络和击穿现象
◆机械电气寿命：机械寿命为20000次，电气寿命6000次
2. 结构特点
隔离开关触头系统采用双断点直动结构，大电流选用二组平的触头并联，既增大了电流容量，又充分利用了电动补偿。同时手柄操作机构利用弹簧储能实现快速通断，克服了人力操作速度快慢的影响，大大提高了工作的可靠性，触头开闭状态有醒目色标显示，可预防误操作，提高了安全性。
◆ 符合标准：GB 14048.3、IEC 60947-3
◆ 使用温度：-25℃+60℃，24h内平均温度不超过+35℃
◆ 海拔高度：≤2000m
◆ 大气条件：安装地点的空气相对混度+40℃时≤50%，最大时90%
