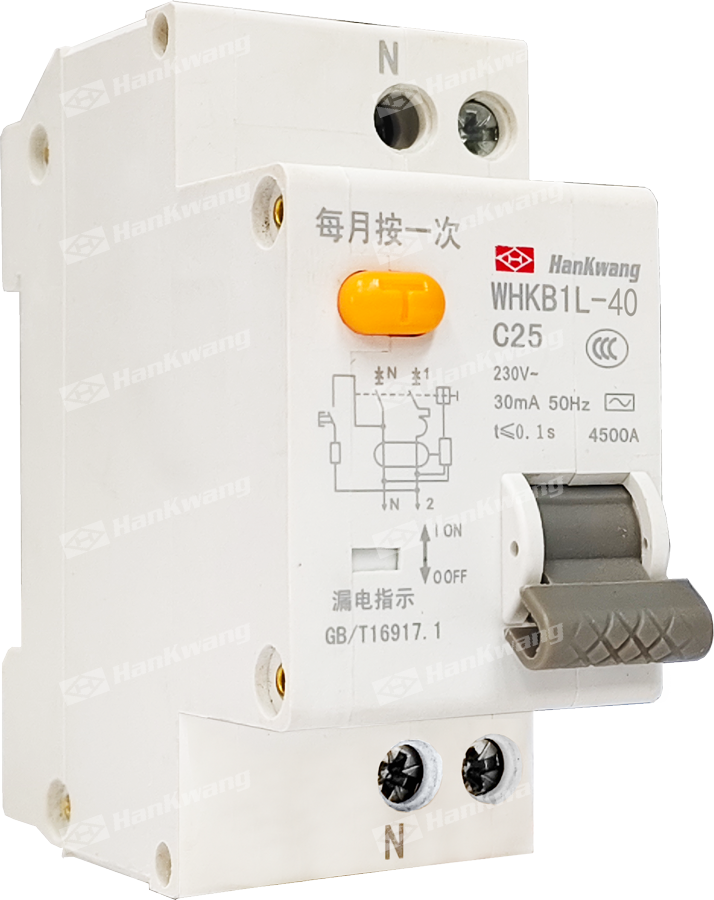

WHKB1L-40（1P+N）系列小型漏电
WHKB1L-40系列漏电断路器适用于交流50Hz，额定电压230V，额定电流至40A及以下的线路中，用来对人进行间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提拱保护。带过压保护的漏电断路器还对由于电网故障引起电压过度升高进行保护本系列漏电断路器在低压配电系统中已经越来越多地被采用作为接地故障和直接接触、间接接触电击的后备保护。
产品详情
型号及含意
技术参数

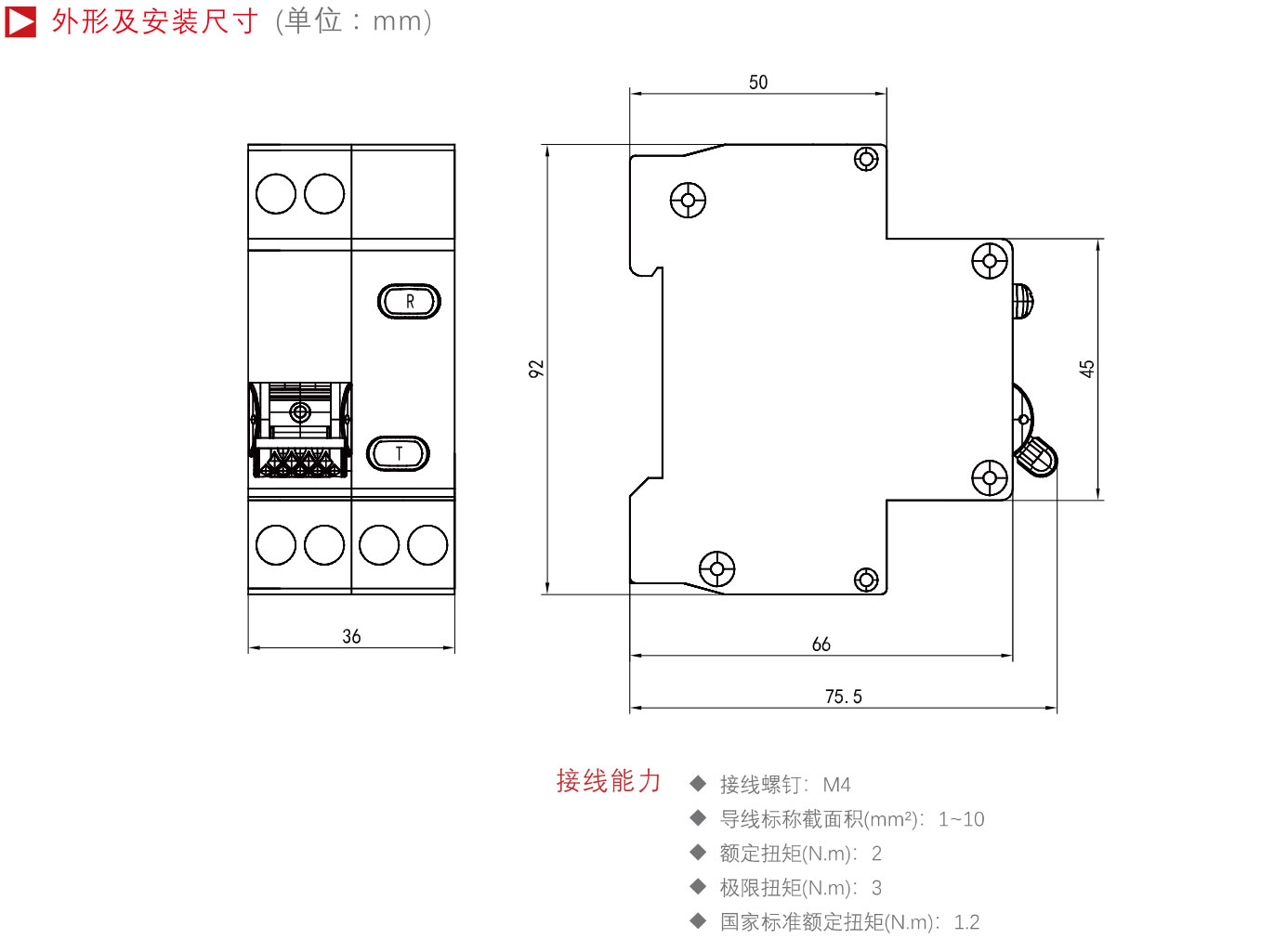

外观及安装尺寸
WHKB1L-40系列漏电断路器适用于交流50Hz，额定电压230V，额定电流至40A及以下的线路中，用来对人进行间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提拱保护。带过压保护的漏电断路器还对由于电网故障引起电压过度升高进行保护本系列漏电断路器在低压配电系统中已经越来越多地被采用作为接地故障和直接接触、间接接触电击的后备保护。
| WHK | B1 | L | — | 40 | ☐ | / | ☐ | ☐ | ☐ |
|---|---|---|---|---|---|---|---|---|---|
| 企业代号 | 设计序号 | 特殊派生代号 （电子式漏电 断路器） |
壳架等级 额定电流 |
额定短路 分断能力 （无：4500A； H：6000A） |
极数1P+N |
瞬时脱扣特性： C型配用电； D型电动机保护 |
额定电流 |
◆主要规格及参数
|
壳架等级 额定电流 (A) |
额定电流 (A) |
极数 |
额定电压 (V) |
额定漏电 动作电流 (mA) |
额定漏电 不动作电流 (mA) |
额定漏电 分断时间 (s) |
分断能力 (A) |
|---|---|---|---|---|---|---|---|
| 40 |
6、10、16、 20、25、32、40 |
1P+N | 230 | 30 | 15 | ≤0.1 | 4500 |
| 40H |
6、10、16、 20、25、32、40 |
1P+N | 230 | 30 | 15 | ≤0.1 | 6000 |
◆过电流脱扣特性
|
试验电流 (A) |
额定电压 (V) |
规定时间 | 预期结果 | 起始状态 | 备注 |
|---|---|---|---|---|---|
| 1.13In | 所有值 | t≥1h | 不脱扣 | 冷态 | 电流在5s内稳定地上升至规定值 |
| 1.45In | 所有值 | t<1h | 脱扣 | 热态 | 闭合辅助开关接通电流 |
| 2.55In | In≤32A |
1 |
脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 5In(C型) | 所有值 | t≥0.1s | 不脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 10In(C型) | 所有值 | t<0.1s | 脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 10In(D型) | 所有值 | t≥0.1s | 不脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 14In(D型) | 所有值 | t<0.1s | 脱扣 | 冷态 | 闭合辅助开关接通电流 |
符合标准：IEC 61009-1、GB16917.1
使用温度：-35℃`+70℃，24h内平均温度不超过+35℃
海拔高度≤2000m
大气条件：安装地点的空气相对湿度+40℃时≤50%，最大时90%
