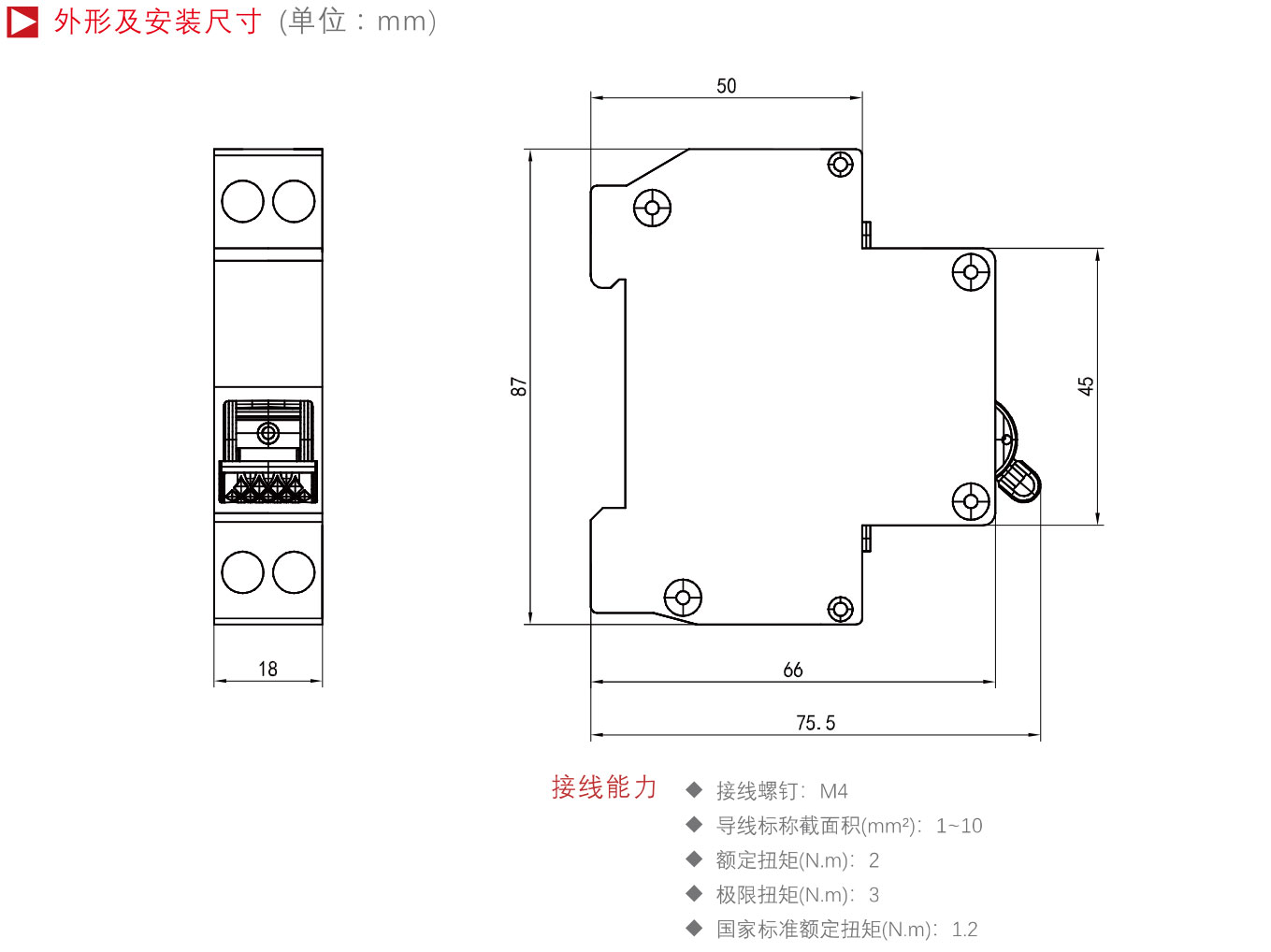

外观及安装尺寸

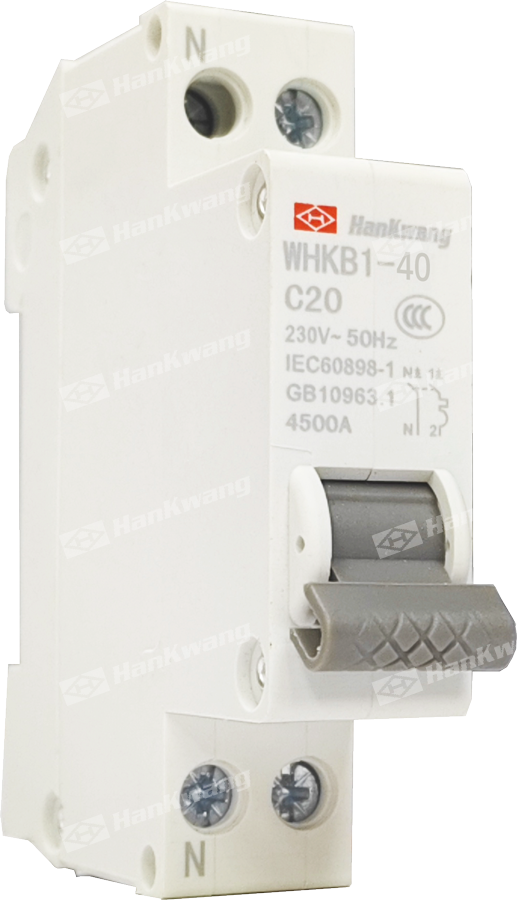

WHKB1-40系列小型断路器，适用于交流50Hz或60Hz,额定电压230V及以下的单相住宅线路路中，对电气线路的过载和短路进行保护。
该产品分断能力高、体积小。零、火线同进切断、杜绝了火线、零线接反或零线对地电位造成及火灾危险，是目前民用住宅领域最合适的产品。
| WHK | B1 | — | 40 | ☐ | / | ☐ | ☐ | ☐ |
|---|---|---|---|---|---|---|---|---|
| 企业代号 | 设计序号 |
壳架等级 额定电流 |
额定短路 分断能力 （无：4500A； H：6000A） |
极数1P+N |
瞬时脱扣特性： C型配用电； D型电动机保护 |
额定电流 |
◆主要规格及参数
|
壳架等级 额定电流 (A) |
额定电流 (A) |
极数 |
额定电压 (V) |
机械寿命 (次) |
额定短路分断能力 |
|---|---|---|---|---|---|
|
试验线路预期电流 (A) |
|||||
| 40 |
6、10、16 20、25、32、40 |
1P+N | 230 | 20000 | 4500 |
| 40H |
6、10、16 20、25、32、40 |
1P+N | 230 | 20000 | 6000 |
◆过电流脱扣特性
|
试验电流 (A) |
额定电压 (V) |
规定时间 | 预期结果 | 起始状态 | 备注 |
|---|---|---|---|---|---|
| 1.13In | 所有值 | t≥1h | 不脱扣 | 冷态 | 电流在5s内稳定地上升至规定值 |
| 1.45In | 所有值 | t<1h | 脱扣 | 热态 | 闭合辅助开关接通电流 |
| 2.55In | In≤32A |
1 |
脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 5In(C型) | 所有值 | t≥0.1s | 不脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 10In(C型) | 所有值 | t<0.1s | 脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 10In(D型) | 所有值 | t≥0.1s | 不脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 14In(D型) | 所有值 | t<0.1s | 脱扣 | 冷态 | 闭合辅助开关接通电流 |
◆ 符合标准：IEC60898、GB10963.1
◆ 使用温度：-35℃+70℃，24h内平均温度不超过+35℃
◆ 海拔高度：≤2000m
◆ 大气条件：安装地点的空气相对湿度+40℃时≤50%，最大时90%
