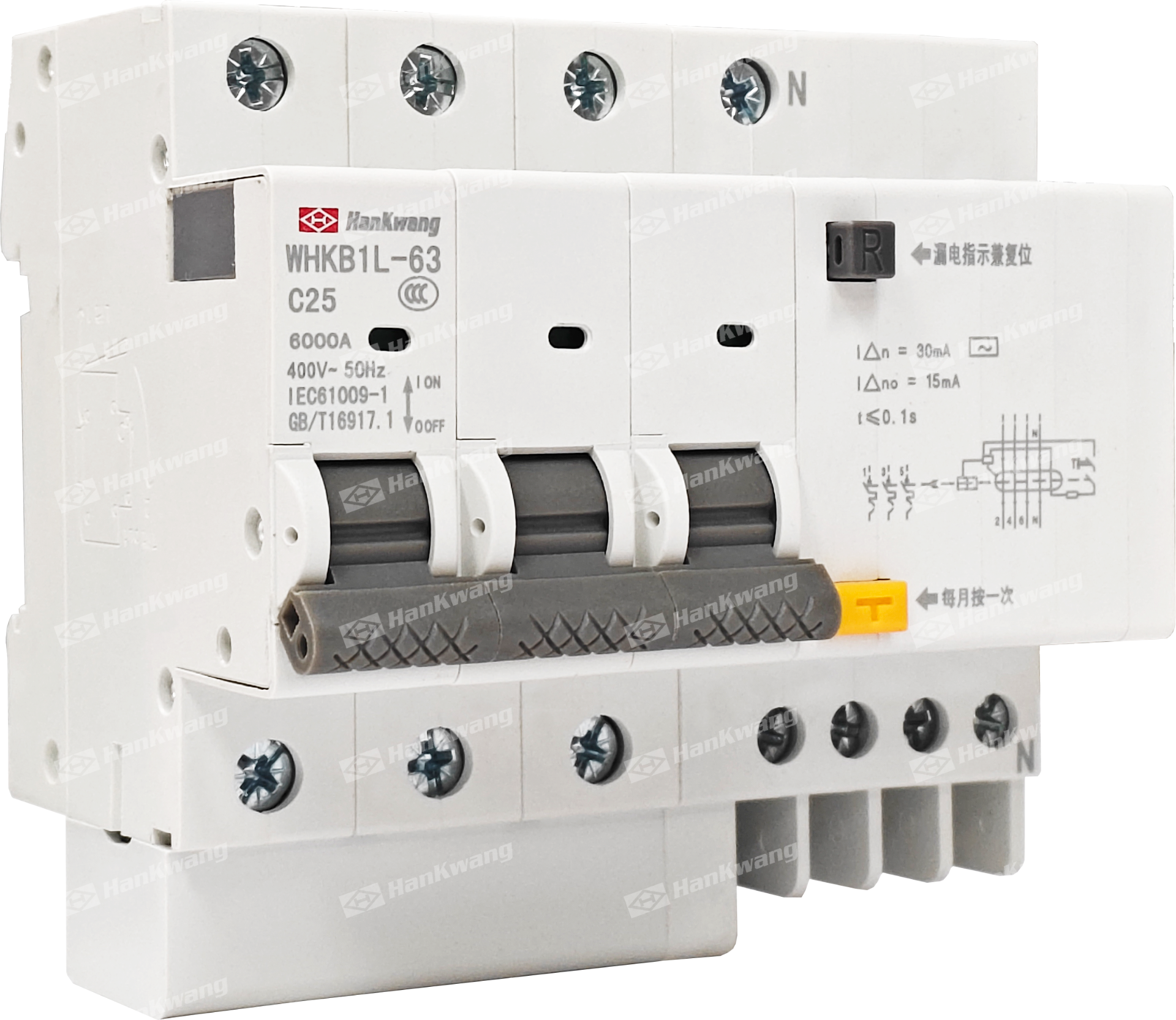

WHKB1L-63系列小型漏电
WHKB1L-63系列小型漏电断路器由WHKB1高分断小型断路器和漏电脱扣器拼装而成。漏电断路器系电流动作型电子式漏电断路器，主要由零序电流互感器、电子组件板、漏电断路器及带有过载短路保护功能，还可根据用户的需要增加过压、保护功能，主要用于建筑照明和配电系统的保护。
产品详情
型号及含意
技术参数
外观及安装尺寸
WHKB1L-63系列小型漏电断路器由WHKB1高分断小型断路器和漏电脱扣器拼装而成。漏电断路器系电流动作型电子式漏电断路器，主要由零序电流互感器、电子组件板、漏电断路器及带有过载短路保护功能，还可根据用户的需要增加过压、保护功能，主要用于建筑照明和配电系统的保护。
| WHK | B1 | L | — | 63 | ☐ | / | ☐ | ☐ | ☐ |
|---|---|---|---|---|---|---|---|---|---|
| 企业代号 | 设计序号 | 特殊派生代号 （电子式漏电 断路器） |
壳架等级 额定电流 |
额定短路 分断能力 （无：6000A； H：10000A） |
极数1、2、3、4 |
瞬时脱扣特性： C型配用电； D型电动机保护 |
额定电流 |
|
额定 工作电压 (V) |
壳架等 级额定 电流 Inm(A) |
极数 | 中性线 |
额定 电流 InA |
额定短路分 断能力 |
额定漏 电动作 电流 I△nmA |
额定漏 电不动 作电流 I△nmA |
额定 动作 时间 (s) |
脱扣器 类型 |
|---|---|---|---|---|---|---|---|---|---|
| 230 | 32 | 1 | +N |
6、10 16、20 25、32 |
6000/10000 | 30 | 15 | ≤0.1 | C、D |
| 230 | 32 | 2 | ≤0.1 | C、D | |||||
| 400 | 32 | 3 | ≤0.1 | C、D | |||||
| 230/400 | 32 | 3 | +N | ≤0.1 | C、D | ||||
| 230/400 | 32 | 4 | ≤0.1 | C、D | |||||
| 230 | 63 | 1 | +N |
40 50 63 |
30 | 15 | ≤0.1 | C、D | |
| 230 | 63 | 2 | ≤0.1 | C、D | |||||
| 400 | 63 | 3 | ≤0.1 | C、D | |||||
| 230/400 | 63 | 3 | +N | ≤0.1 | C、D | ||||
| 230/400 | 63 | 4 | ≤0.1 | C、D |
◆ 符合标准 GB16917.1
◆ 使用温度：-35℃~+70℃，24h内平均温度不超过+35℃
◆ 海拔高度≤2000m
◆ 大气条件：安装地点的空气相对况度+40℃时≤50%，最大时90%.

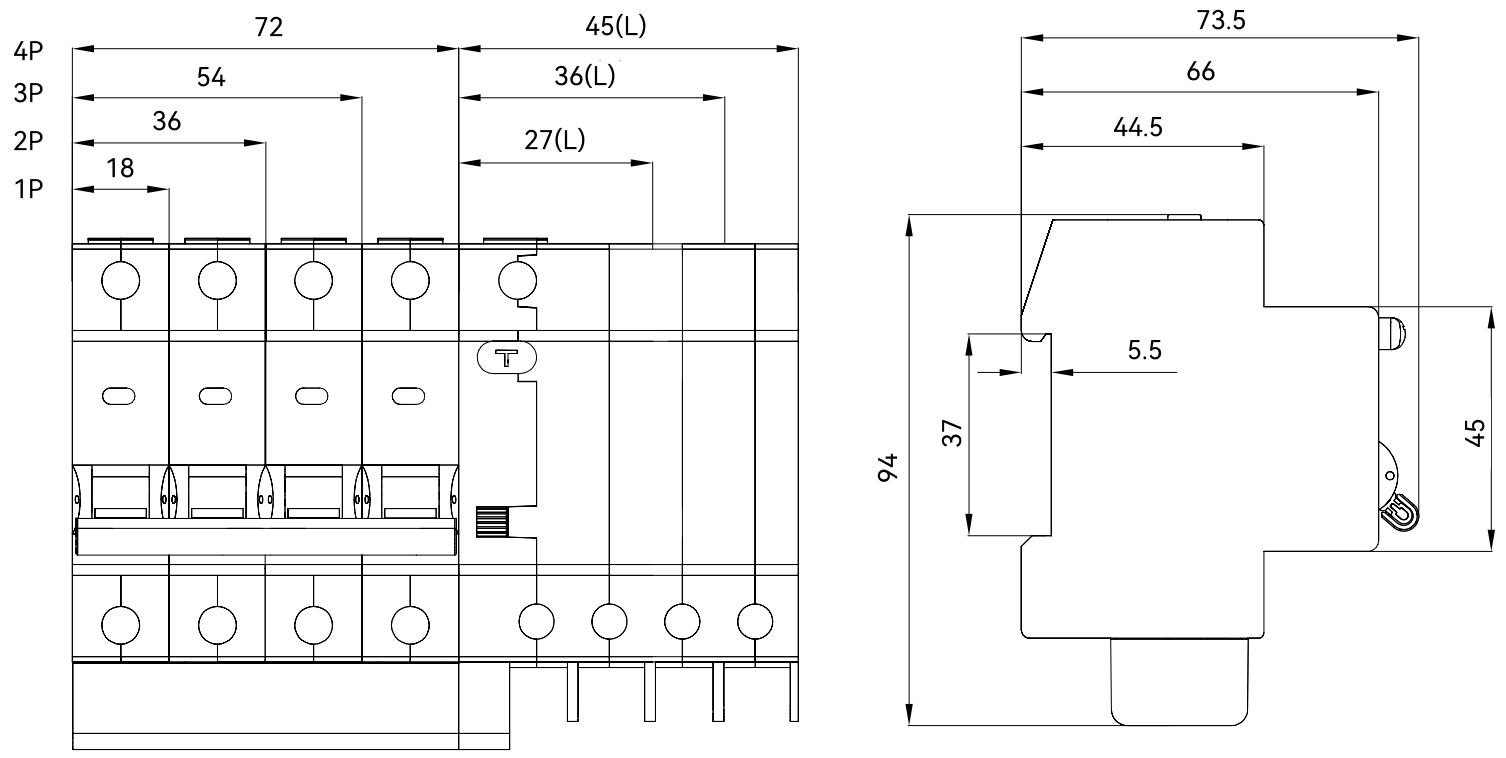

6-32A
1P+N：18+27
2P：36+27
3P：54+36
3P+N：54+45
4P：72+45

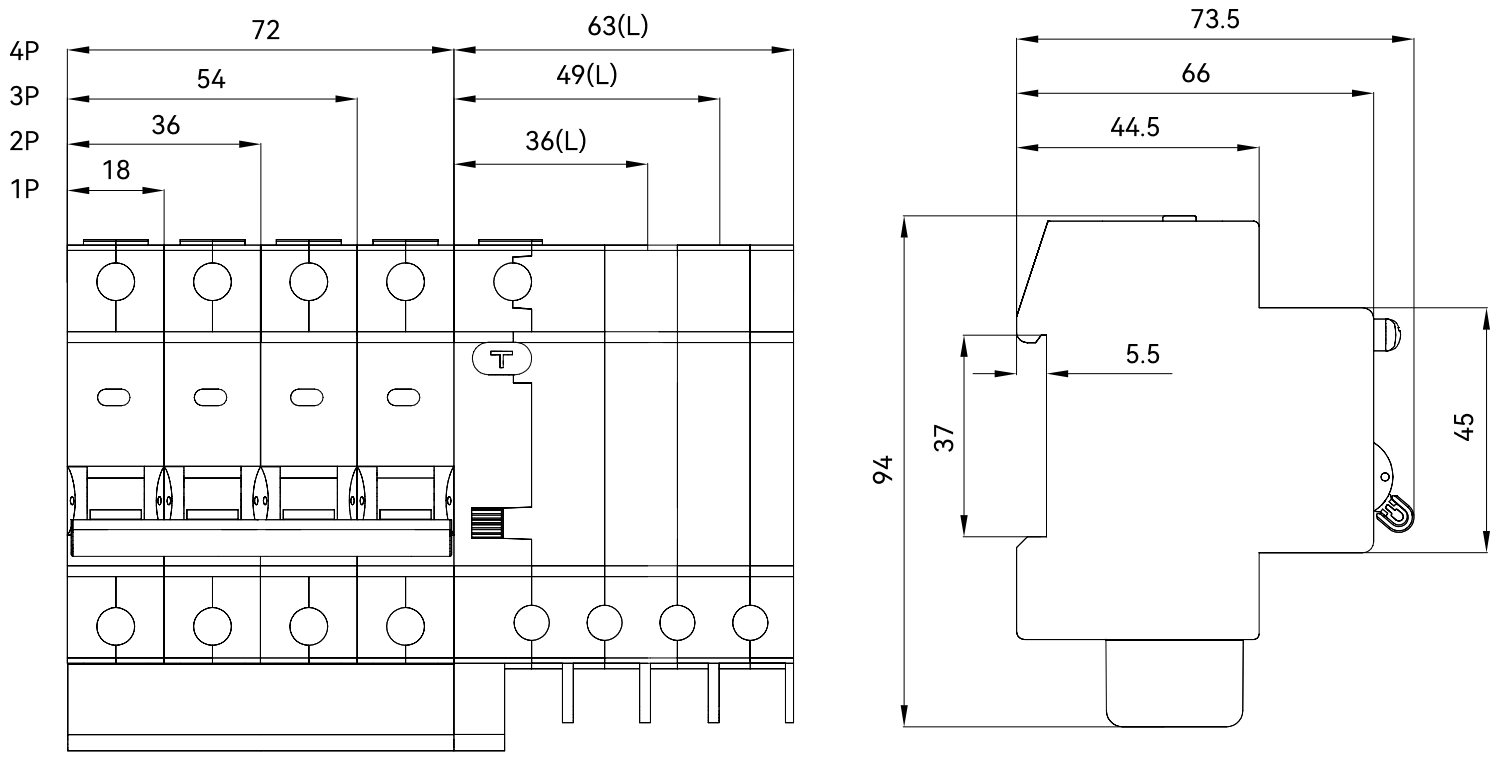

40-63A
1P+N：18+36
2P：36+36
3P：54+49
3P+N：54+63
4P：72+63
