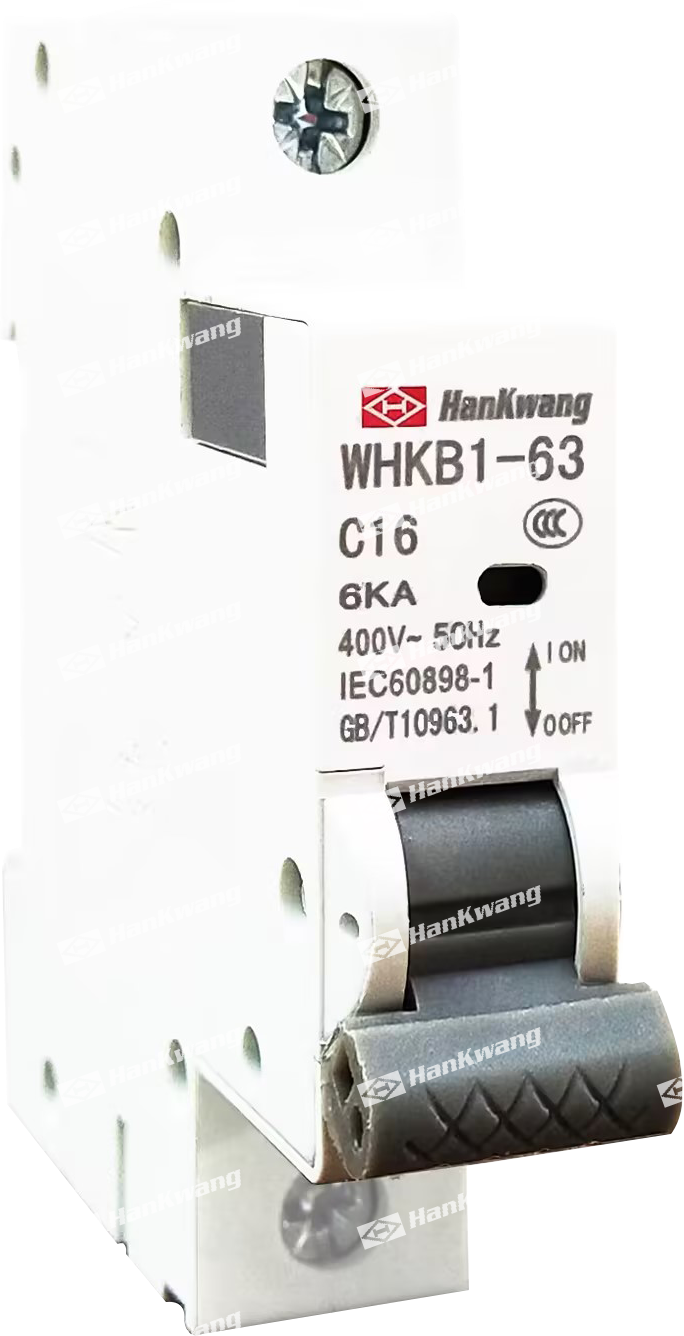

WHKB1-63系列小型断路器
WHKB1-63系列高分断小型断路器具有结构先进、性能可靠、分断能力高、外观美观小巧等特点。壳体和三部件采用耐冲击、高阻燃材料构成。适用于交流50Hz或60Hz，额定工作电压400V以下，额定电流为63A以下的场所。主要用于办公室楼住宅和类似的建筑的照明、配电线路及设备的过载、短路保护，也可在正常情况下，作为线路不频繁的转换之用。
产品详情
型号及含意
技术参数

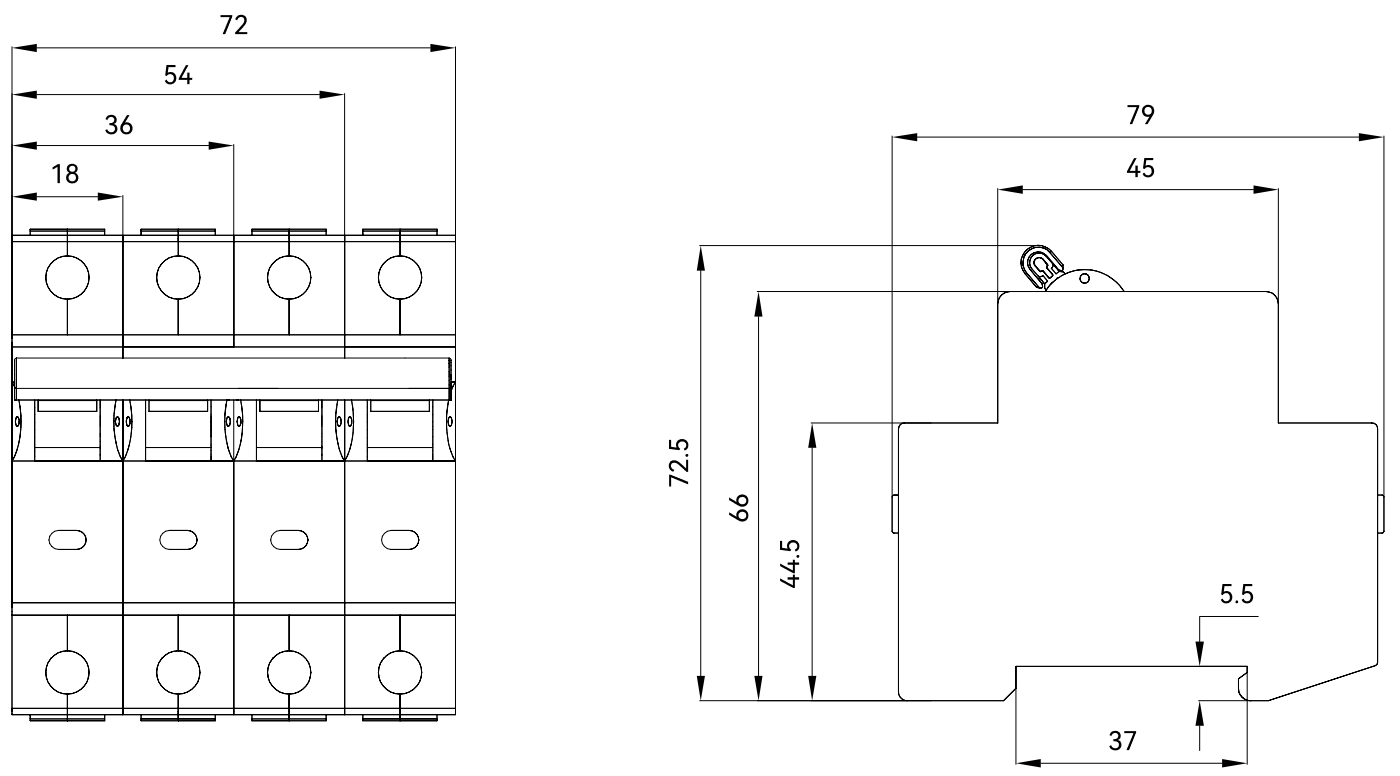

外观及安装尺寸
WHKB1-63系列高分断小型断路器具有结构先进、性能可靠、分断能力高、外观美观小巧等特点。壳体和三部件采用耐冲击、高阻燃材料构成。适用于交流50Hz或60Hz，额定工作电压400V以下，额定电流为63A以下的场所。主要用于办公室楼住宅和类似的建筑的照明、配电线路及设备的过载、短路保护，也可在正常情况下，作为线路不频繁的转换之用。
| WHK | B1 | — | 63 | / | ☐ | ☐ | ☐ |
|---|---|---|---|---|---|---|---|
| 企业代号 | 设计序号 | 壳架等级额定电流 | 极数1、2、3、4 |
瞬时脱扣特性： C型配用电； D型电动机保护 |
额定电流 |
◆主要规格及参数
|
额定工作电压 (V) |
额定电流 (A) |
极数 | 额定短路分断能力 |
|---|---|---|---|
| 试验线路预期电流(A) | |||
| 230/400 |
6、10、16、20、25、 32、40 |
1P,2P,3P,4P | 6000/10000 |
| 400 | 6000/10000 | ||
| 230/400 | 50、63 | 1P,2P,3P,4P | 6000/10000 |
| 400 | 6000/10000 |
◆过电流脱扣特性
|
试验电流 (A) |
额定电压 (V) |
规定时间 | 预期结果 | 起始状态 | 备注 |
|---|---|---|---|---|---|
| 1.13In | 所有值 | t≥1h | 不脱扣 | 冷态 | 电流在5s内稳定地上升至规定值 |
| 1.45In | 所有值 | t<1h | 脱扣 | 热态 | 电流在5s内稳定地上升至规定值 |
| 2.55In | In≤32A |
1 |
脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 2.55In | In>32A |
1 |
脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 5In(C型) | 所有值 | t≥0.1s | 不脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 10In(C型) | 所有值 | t<0.1s | 脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 10In(D型) | 所有值 | t≥0.1s | 不脱扣 | 冷态 | 闭合辅助开关接通电流 |
| 14In(D型) | 所有值 | t<0.1s | 脱扣 | 冷态 | 闭合辅助开关接通电流 |
◆ 符合标准IEC60898、GB10963.1
◆ 使用温度：-35℃+70℃，24h内平均混度不超过+35℃
◆ 海拔高度≤2000m
◆ 大气条件：安装地点的空气相对湿度+40℃时≤50%，最大时90%。
单位：mm
