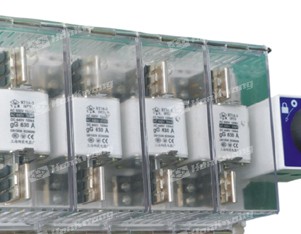

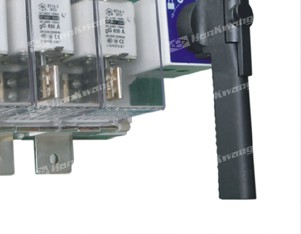

隔离开关熔断器组是一种多极、手动操作开关，操作机构是弹簧储能，瞬间释放的加速机构，瞬间接通与断开多端点触头结构，与操作手柄的速度无关，极大提高了各项电气性能与机械性能。
隔离开关熔断器组能够确保带负荷接通与断开电路，并具有可靠的过电流或短路的安全分断保护，明显可见断开状态。
| WHK | LR | — | ☐ |
|---|---|---|---|
| 无锡韩光电器 股份有限公司 |
隔离开关熔断器组 | 额定工作电流 |
可致电技术咨询：0510-83320895

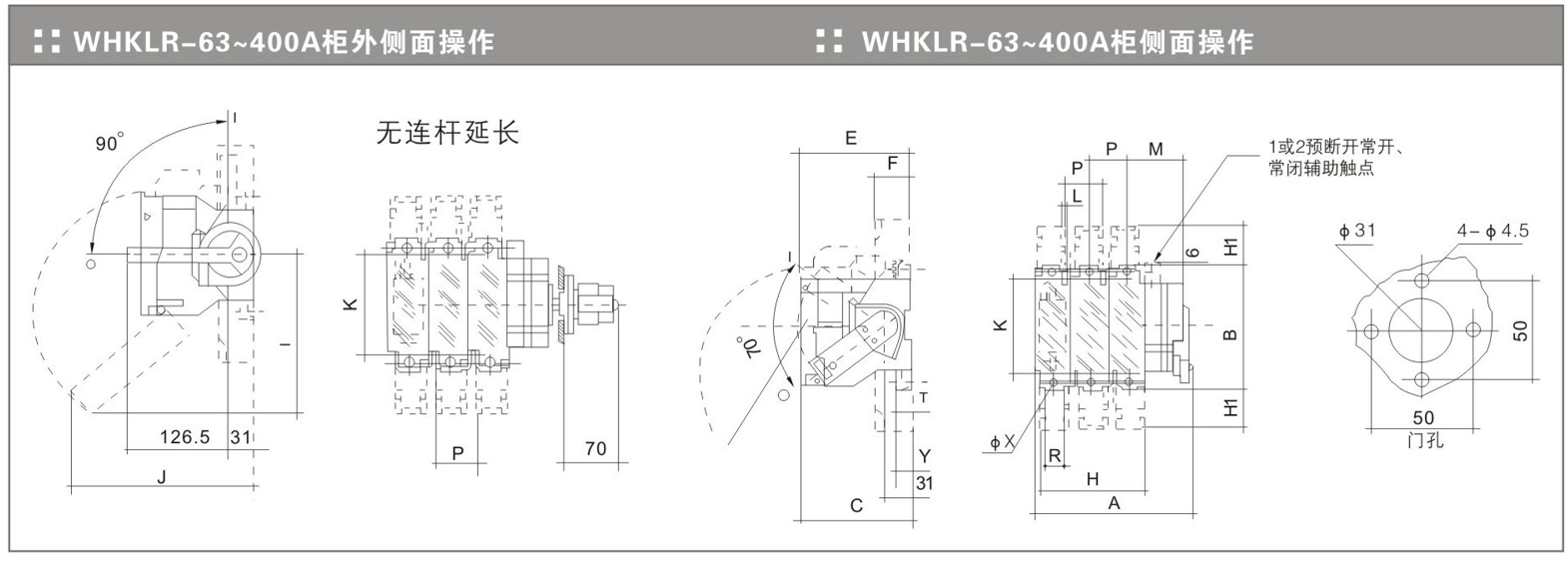

| WHKLR-63~400A | 熔断器尺码 | A | B | D | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63A/3 | 0~00C | 152 | 118 | 20-30 | 117 | 159 | 145 | 106 | 5.4 | 62.5 | 32 | |||||||
| 63A/4 | 0~00C | 184 | 118 | 20-30 | 117 | 159 | 145 | 106 | 5.4 | 62.5 | 32 | |||||||
| 160A/3 | 0~00 | 164 | 162 | 28-30 | 126 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0~00 | 200 | 162 | 28-30 | 126 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250A/3 | 1 | 236 | 195 | 28-30 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250A/4 | 1 | 296 | 195 | 28-30 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400A/3 | 2 | 278 | 205 | 28-30 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| 400A/4 | 2 | 344 | 205 | 28-30 | 149 | 65 | 258 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |

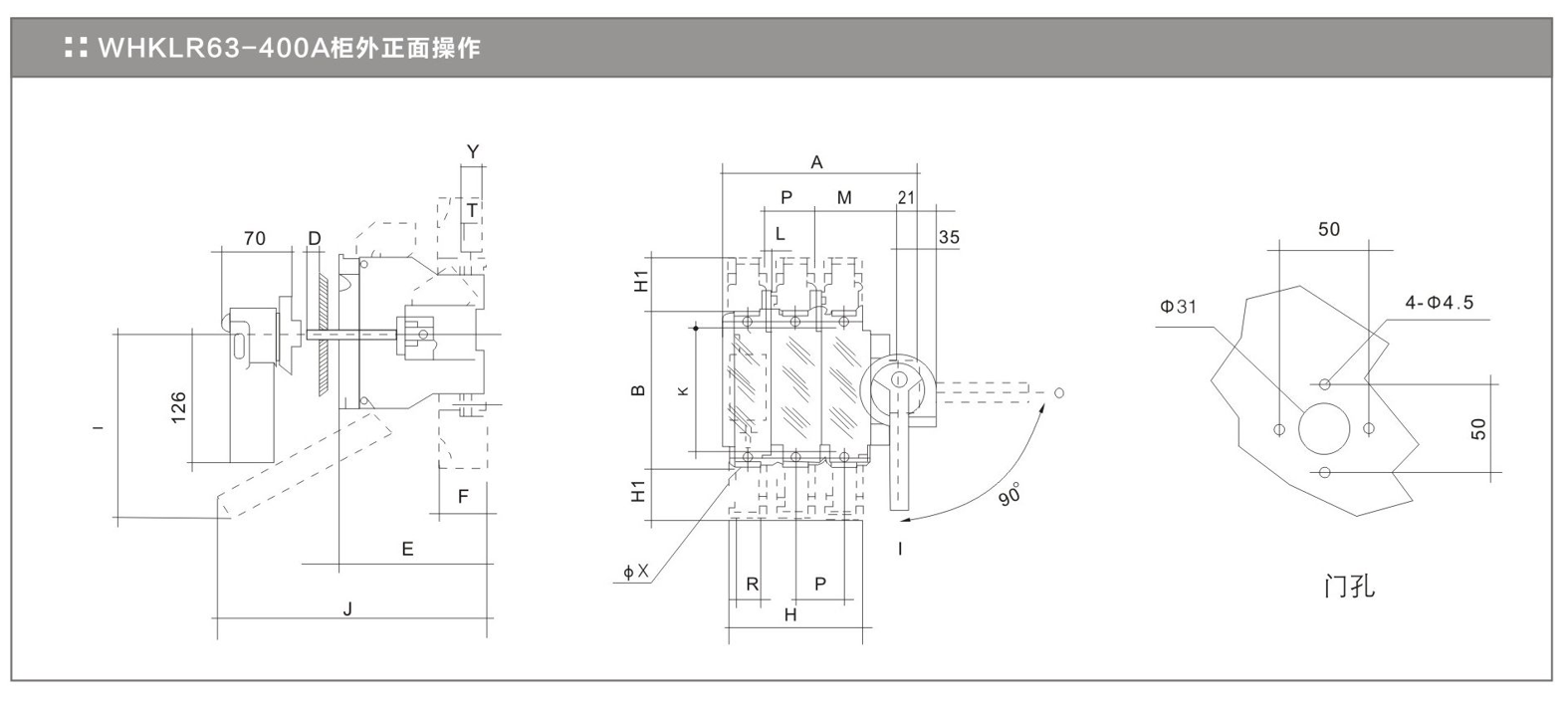

| WHKLR-63~400A | 熔断器尺码 | A | B | C | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63A/3 | 0~00C | 133 | 118 | 134 | 126.5 | 116.5 | 159 | 145 | 106 | 5.4 | 36 | 32 | ||||||
| 63A/4 | 0~00C | 164 | 118 | 117 | 126.5 | 116.5 | 159 | 145 | 106 | 5.4 | 36 | 32 | ||||||
| 160A/3 | 0~00 | 150 | 162 | 173 | 126.5 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0~00 | 186 | 162 | 173 | 126.5 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250A/3 | 1 | 253 | 195 | 173 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250A/4 | 1 | 313 | 195 | 173 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400A/3 | 2 | 271 | 205 | 173 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| 400A/4 | 2 | 337 | 205 | 173 | 149 | 65 | 250 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |

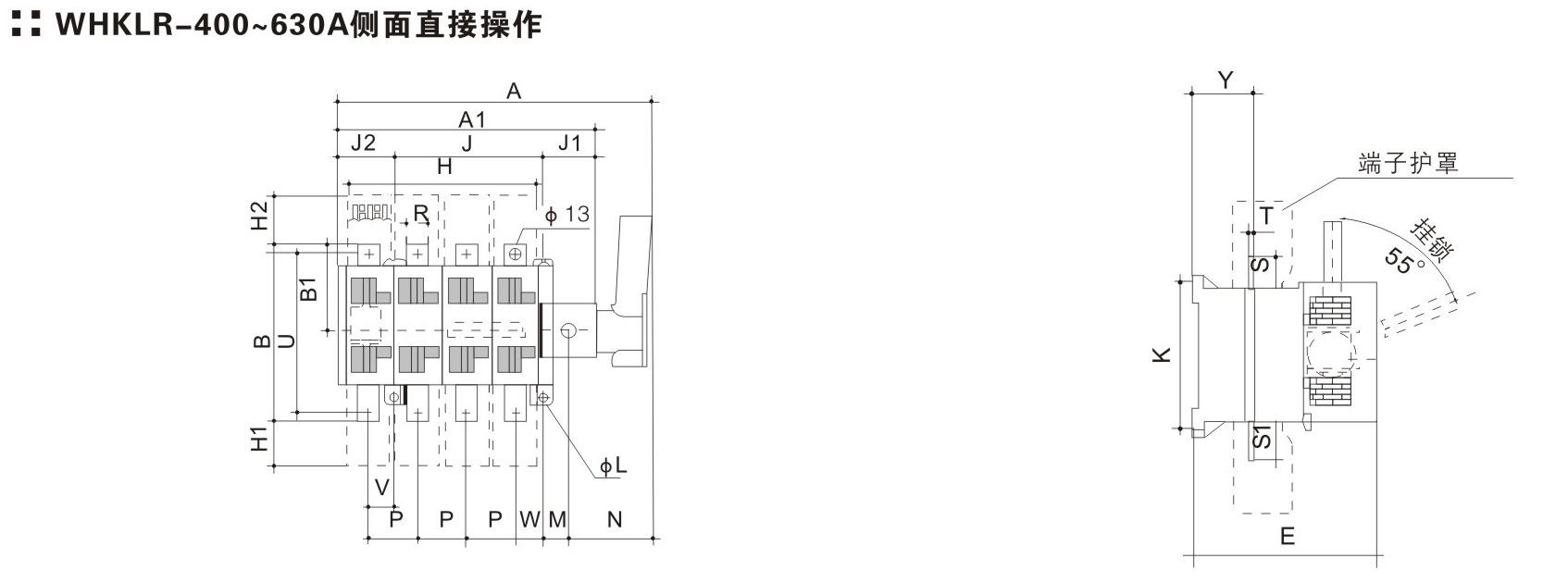

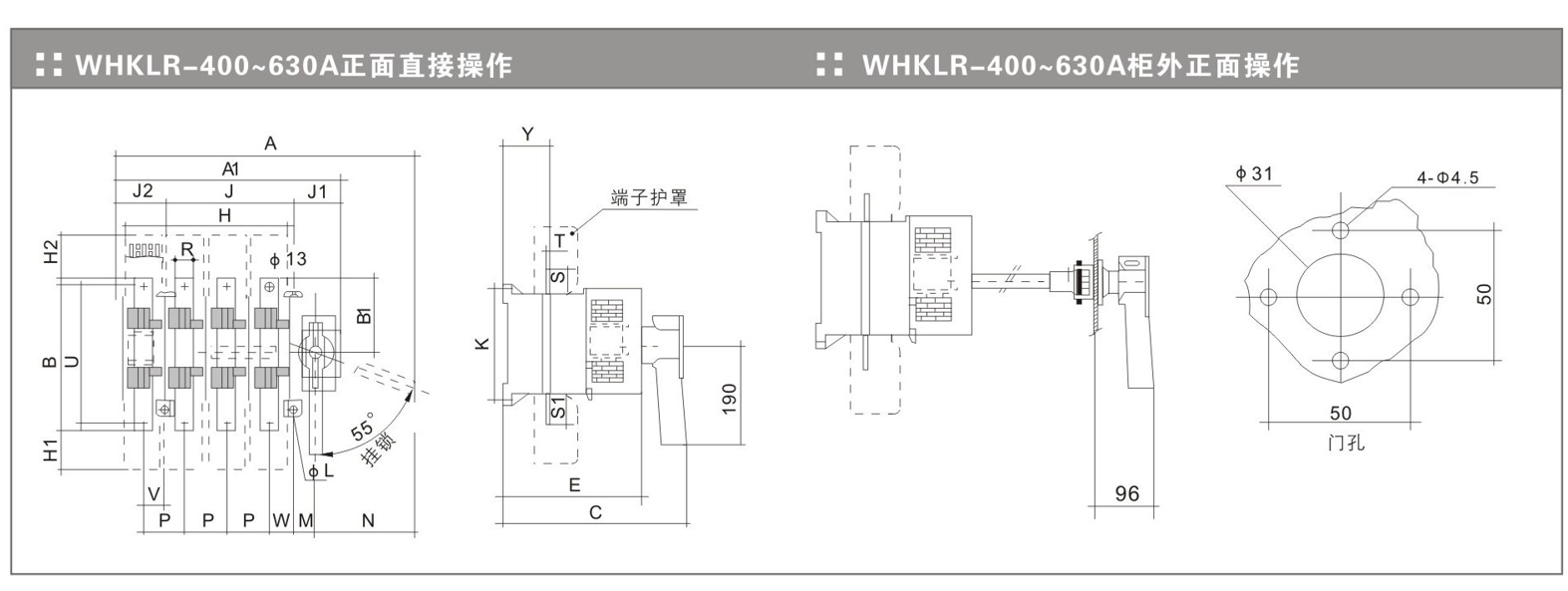

| WHKLR-400~630A | 熔断器尺码 | A | A1 | B | B1 | C | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φX | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400A/3 | 2 | 414 | 285 | 238 | 115 | 307 | 221 | 190 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 474 | 345 | 238 | 115 | 307 | 221 | 255 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 470 | 345 | 300 | 150 | 348 | 268 | 235 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 550 | 425 | 300 | 150 | 348 | 268 | 315 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 44.5 | 9 | 72 |
| 规格 | 熔断器尺码 | 外形尺寸与安装尺寸 | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
WHKLR-400-630A |
A | A1 | B | B1 | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y | |
| 400A/3 | 2 | 500 | 285 | 238 | 115 | 221 | 190 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 560 | 345 | 238 | 115 | 221 | 255 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 550 | 345 | 300 | 150 | 268 | 235 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 630 | 425 | 300 | 150 | 268 | 315 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 44.5 | 9 | 72 |
