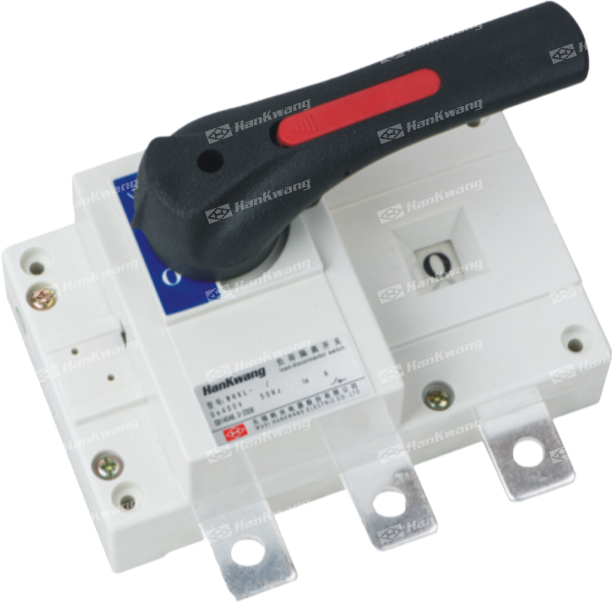

WHKL系列隔离开关

隔离开关是我公司采用国内外先进技术，经过多年精心研制而成。具有国际先进水平，是国内同类产品中理想的更新换代产品。操作机构是弹簧储能，瞬间释放的加速机构，瞬时接通与分断双断点触头结构，与操作手柄的速度无关，极大提高了各项电气性能与机械性能。

立即咨询我们

产品详情

型号及含意

技术参数

外观及安装尺寸

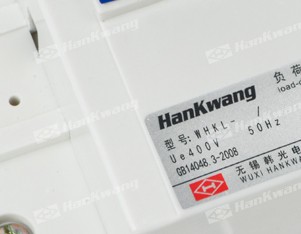

隔离开关是我公司采用国内外先进技术，经过多年精心研制而成。具有国际先进水平，是国内同类产品中理想的更新换代产品。操作机构是弹簧储能，瞬间释放的加速机构，瞬时接通与分断双断点触头结构，与操作手柄的速度无关，极大提高了各项电气性能与机械性能。多种结构与操作方式，有直接观察触头通断状态的窗口，有柜内、柜外操作，有正面、侧面操作，有板后接线。开关造型美观、新颖、简洁、体积小、功能全，是同类产品中理想的选择。

WHK	L	—	☐

无锡韩光电器股份有限公司	隔离开关		额定工作电流

约定发热电流Ith(A)	63	100	125	160	200	250	315	400	500	630	1000	1250	1600
额定绝缘电压Ui(V)	750	750	750	750	750	750	1000	1000	1000	1000	1000	1000	1000
介电强度(V)	5000	5000	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000
额定冲击耐受电压Uimp kV(安装类别IV)	8	8	8	8	8	8	12	12	12	12	12	12	12
额定工作电流le(A)400V AC21B AC22B AC23B	63 63 63	100 100 100	125 125 125	160 160 160	200 200 200	250 250 250	315 315 315	400 400 340	500 500 425	630 630 500	1000 1000 800	1250 1250 1000	1600 1600 1250
额定工作电流le(A)750V AC21B AC22B AC23B	63 63 40	100 100 80	125 125 80	160 160 80	160 160 100	200 160 125	315 315 125	400 315 125	400 315 125	500 315 125	1000 800 400	1000 800 400	1600 800 500
额定工作电流le(A)220V DC21 DC22 DC23	63 63 63	100 100 100	125 125 125	160 160 125	200 200 160	250 250 200	315 315	400 400	500 400	630 500
额定工作电流le(A)440V DC21 DC22 DC23	40 40 40	80 80 80	100 100 100	125 125 125	160 160 160	200 200 200	315 315	400 400	400 400	500 500
电动机功率 P(kW)400V 750V	30 22	55 45	63 60	80 75	100 90	132 110	160 185	220 185	280 185	315 185	560 475	560 475	560 475
额定短时耐受电流Icw(kAr.m.s)0.1s/1.0s	20/10	20/10	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50
额定接通能力Icn(Ar.m.s)AC23B 400V	1250	1250	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000
额定分断能力Icm(Ar.m.s)AC23B 400V	1000	1000	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000
额定短路接通能力Icm(kA峰值)	12	12	12	12	17	17	30	30	40	40	70	70	70
机械寿命(循环操作次数)(次)	10000	10000	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000
电气寿命额定电压750V额定电流le(A) COSφ=0.95 AC21B COSφ=0.65 AC22B COSφ=0.35 AC23B	1500 1000 500	1500 1000 500	1500 1000 500	1500 1000 500	1500 1000 500	1500 1000 500	750 500 250	750 500 250	750 500 250	750 500 250	600 400 200	600 400 200	450 300 150
操作力矩(N/m)	6.5	6.5	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27
重量(kg)3极3poles	0.7	0.7	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16
4极4poles	1	1	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20

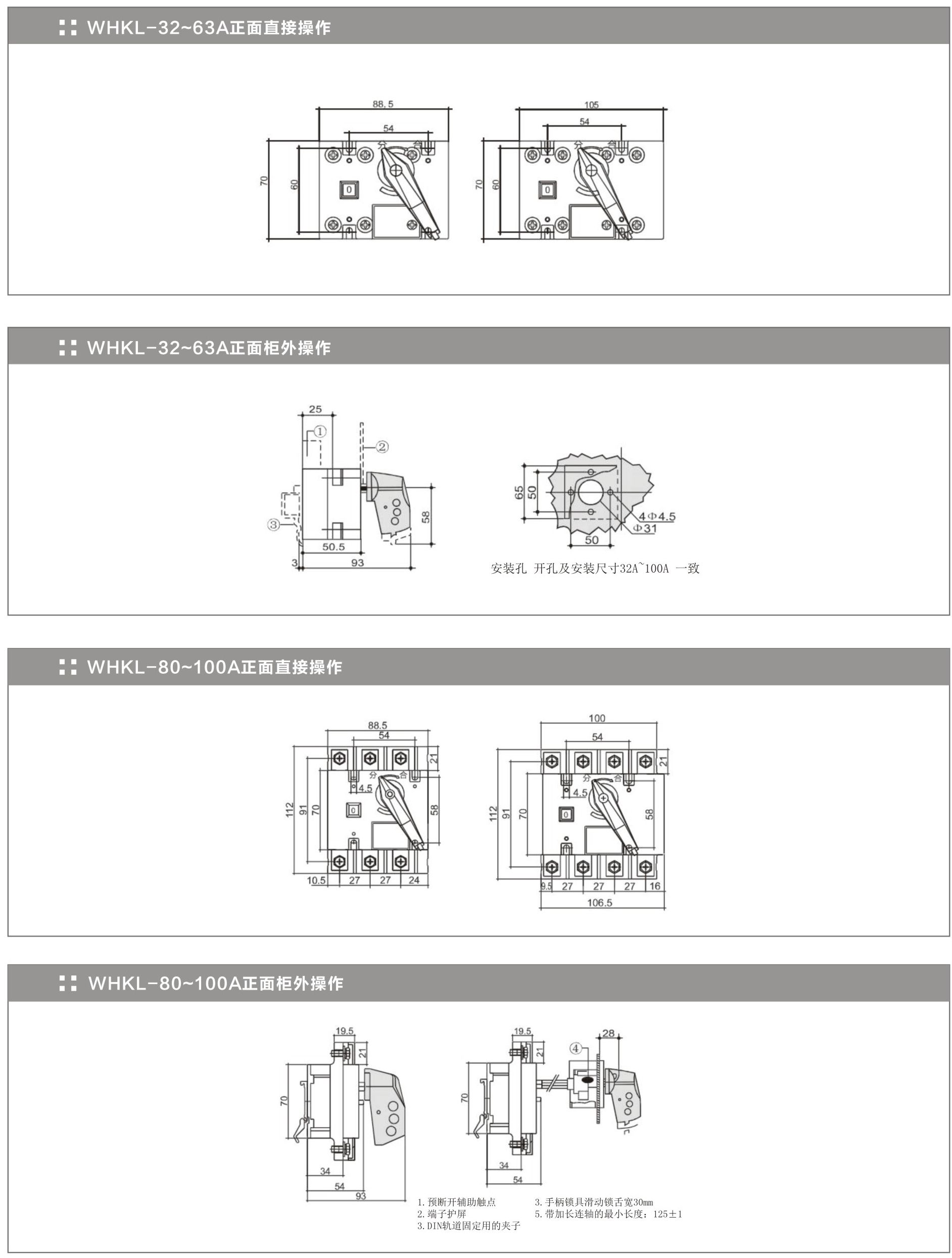

规格	外形尺寸与安装尺寸

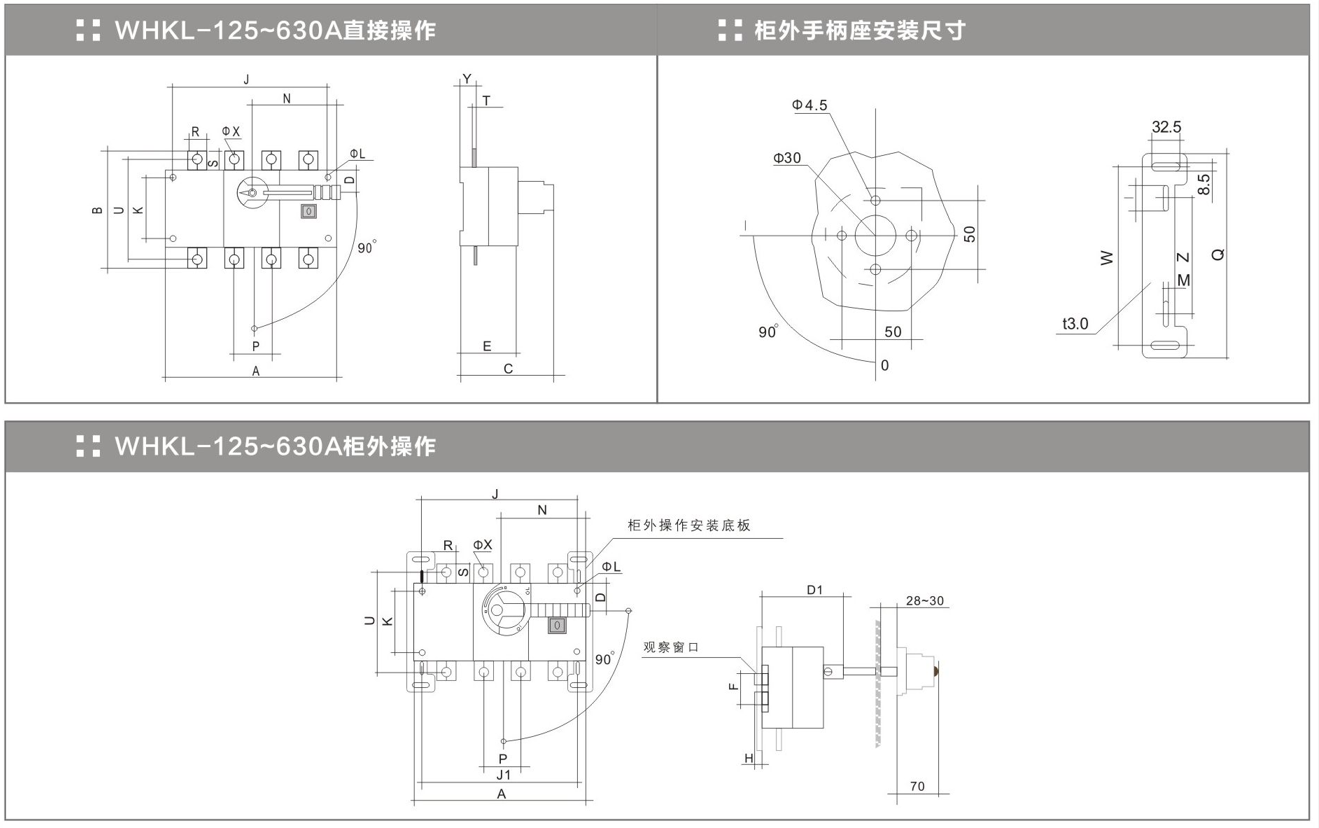

WHKL-125-630A	A	B	C	D	D1	E	ΦL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A/3 160A/3	140	135	120	27	92	72	5.5	120	120	65	85	36	20	25	3	115	8.5	23	49	10
125A/4 160A/4	170	135	120	27	92	72	5.5	150	150	65	85	36	20	25	3	115	8.5	23	49	10
200A/3 250A/3	180	170	130	35	103	84	5.5	160	160	90	115	50	25	30	3.2	140	10.5	25	79	15
200A/4 250A/4	230	170	130	35	103	84	5.5	210	210	90	115	50	25	30	3.2	140	10.5	25	79	15
315A/3 400A/3	230	240	165	50	138	116	7	210	210	140	145	65	32	40	5	206	10.5	36	94	20
315A/4 400A/4	290	240	165	50	138	116	7	270	270	140	145	65	32	40	5	206	10.5	36	94	20
500A/3 630A/3	230	260	165	50	138	116	7	210	210	140	145	65	40	50	6	220	12.5	37	94	20
500A/4 630A/4	290	260	165	50	138	116	7	270	270	140	145	65	40	50	6	220	12.5	37	94	20

规格	底板尺寸
WHKL-125~630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

规格	外形尺寸与安装尺寸

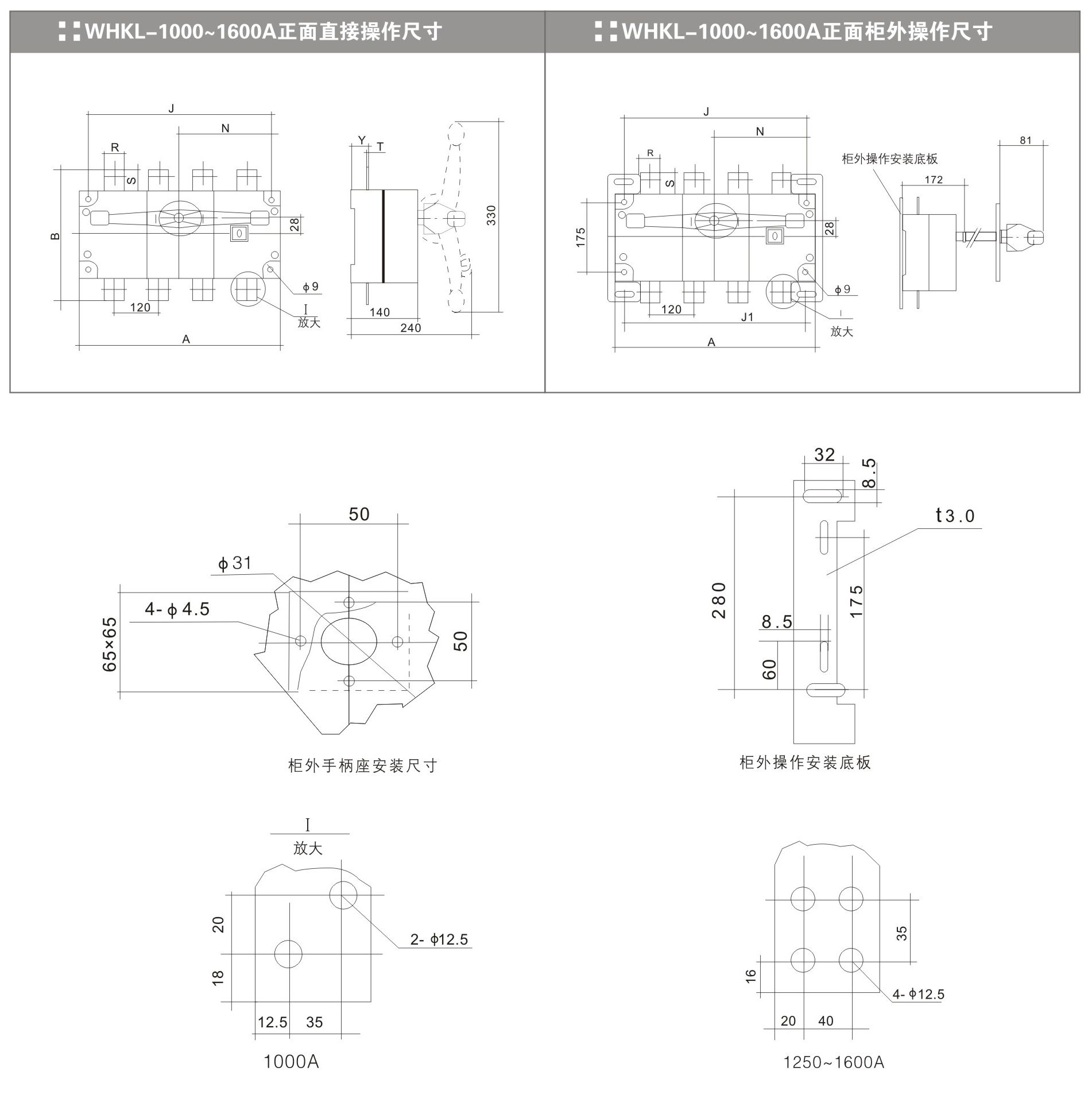

WHKL-1000-1600A	A	B	J	J1	N	R	S	T	Y
1000A/3	378	312	355	355	186	60	56	8	48
1000A/4	492	312	470	370	248	60	56	8	48
1250A/3	378	338	355	355	186	80	69	8	48
1250A/4	492	338	470	470	248	80	69	8	48
1600A/3	378	338	355	355	186	80	69	10	49
1600A/4	492	338	470	470	248	80	69	10	49
