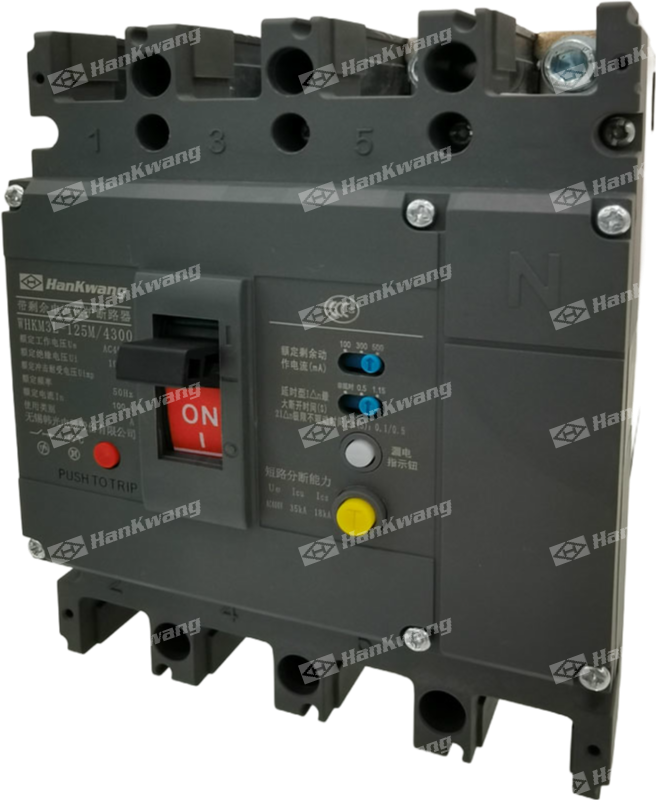

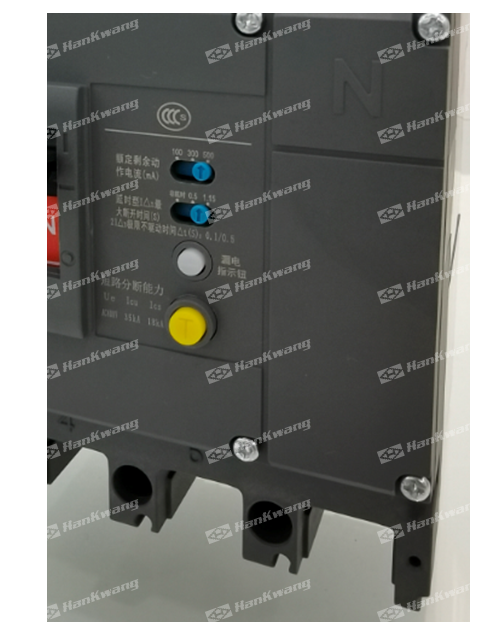

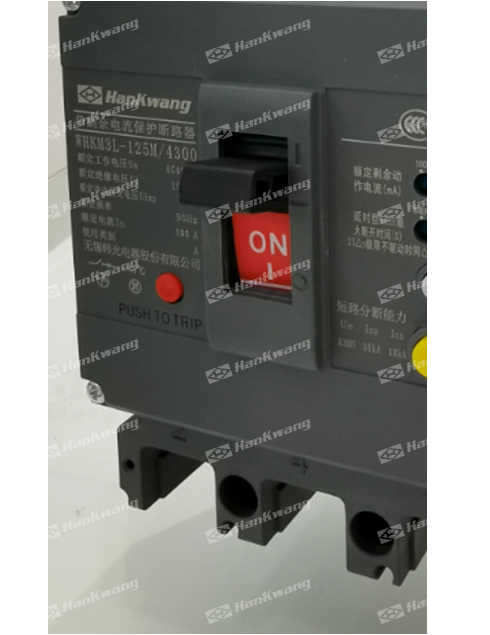

WHKM3L系列带剩余电流保护塑料外壳式断路器(以下简称断路器),是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为1000V,适用于交流50Hz,额定工作电压400V及以下,额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能,能保护线路和电源设备不受损坏,同时还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。
断路器按照其额定极限短路分断能力(Icu)的高低,分为M型(较高分断型)、H型(高分断型)二类。

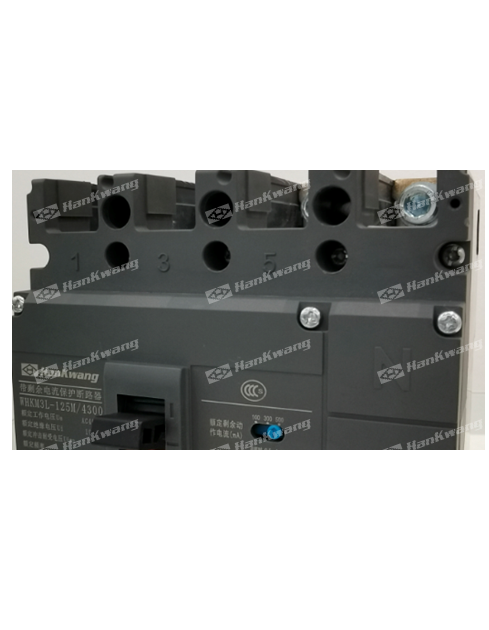

该断路器具有体积小、分断高、飞弧短、抗振动等特点。本断路器可垂直安装(即竖装),亦可水平安装(即横装);本断路器不可倒进线,即只允许1、 3、5接电源线,2、4、6接负载线。
断路器适用于隔离。
| WHK | M | 3 | L | — | ☐ | ☐ | ☐ | / | ☐ | ☐ | ☐ | ☐ | ☐ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
企业 代号 |
塑料外 壳式断 路器 |
设计 序号 |
电子式 |
壳架等 级额定 电流 |
额定极限 短路分断 能力级别 |
操作方 式 (4 |
极数 |
脱扣方 式及附 件代号 |
用途 代号 (3 |
四极 产品 代号 (2 |
漏电 报警 单元 模块 (1 |
注:1)不带漏电报警单元模块无代号;带漏电报警单元模块并在工作方式一时用Ⅰ表示,在工作方式二时用Ⅱ表示。
2)三极产品无代号,四极时分A、B、C、D。
3)配电用断路器无代号,保护电动机用断路器以2表示。
4)手柄直接操作无代号;电动操作用P表示;转动手柄操作用Z表示。
| 型号 | WHKM3L-125 | WHKM3L-250 | WHKM3L-400 | WHKM3L-630 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 壳架电流lnm(A) | 125 | 250 | 400 | 630 | ||||||||
| 额定电流In(A) |
16.20、25、32.40、 50、63、80、100、125 |
100、125、140、160、 180、200、225、250 |
225、250、315 350、400 |
400、500、630 | ||||||||
| 极数 | 3/4 | |||||||||||
| 额定绝缘电压Ui(V) | AC 1000 | |||||||||||
| 额定工作电压Ue(V) | AC 400 | |||||||||||
| 额定冲击耐受电压Uimp(V) | 8000 | 12000 | ||||||||||
| 飞弧距离(mm) | ≯50 | ≯100 | ||||||||||
| 分断能力级别 | M | H | M | H | M | H | M | H | ||||
| 极限短路分断能力lcu(kA) | AC400V | 35 | 75 | 35 | 75 | 65 | 85 | 65 | 85 | |||
| 运行短路分断能力lecíkA) | AC400V | 18 | 50 | 18 | 50 | 42 | 65 | 42 | 65 | |||
| 额定剩余动作电流l△n(mA) | 非延时型 | 100/300/500 | 300/500V1000 | |||||||||
| 延时型 | 100/300/500 | 300/500V1000 | ||||||||||
| 额定剩余不动作电流I△no(mA) |
|
|||||||||||
| 额定剩余短路接通(分断)能力I△m(kA) |
|
|||||||||||
| 操作性能(次) | 通电 | 7000 | 7000 | 7000 | 7000 | |||||||
| 不通电 | 10000 | 10000 | 10000 | 10000 | ||||||||
| 外形尺寸(mm) |
|
W | 92 | 122 | 107 | 142 | 150 | 198 | 210 | 280 | ||
| L | 150 | 150 | 165 | 165 | 257 | 257 | 280 | 280 | ||||
| H | 92 | 92 | 90 | 90 | 106.5 | 106.5 | 115.5 | 115.5 | ||||
| 分励脱扣器 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 欠电压脱扣器 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 漏电报警单元模块 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 辅助触头 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 报警触头 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 电动操作机构 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 转动手柄操作机构 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
2.本系列三极断路器接三相负载时,负载不能带中性线,否则该断路器会产生误动作;
3.本系列三极断路器接单相负载时,相线接左极,中性线接右极,不要接中心极。
剩余电流保护动作时间 表四
| 剩余电流 | I△n | 2I△n | 5I△n | 10I△n | |
|---|---|---|---|---|---|
| 非延时型 | 最大断开时间(s) | 0.2 | 0.1 | 0.04 | 0.04 |
| 延时型 | 最大断开时间(s) | 0.5/1.15 | 0.35/1 | 0.25/0.9 | 0.25/0.9 |
| 2I△n时极限不驱动时间△t(s) | - | 0.1/0.5 | - | - | |
本断路器产品执行下列标准:
IEC60947-2及GB14048.2 低压断路 器及附录B带剩余电流保护的断路器
IEC60947-4及GB14048.4 接触器 和电动机起动器
IEC60947-5.1及GB14048.5 机电式控制电路电器

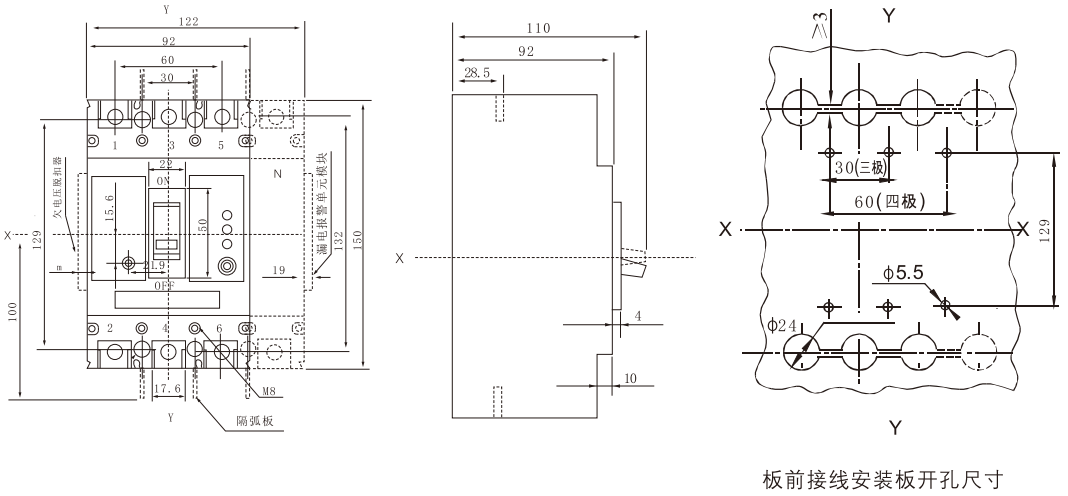

WHKM3L-125板前接线(三极、四极)X-X、Y-Y为三极断路器中心

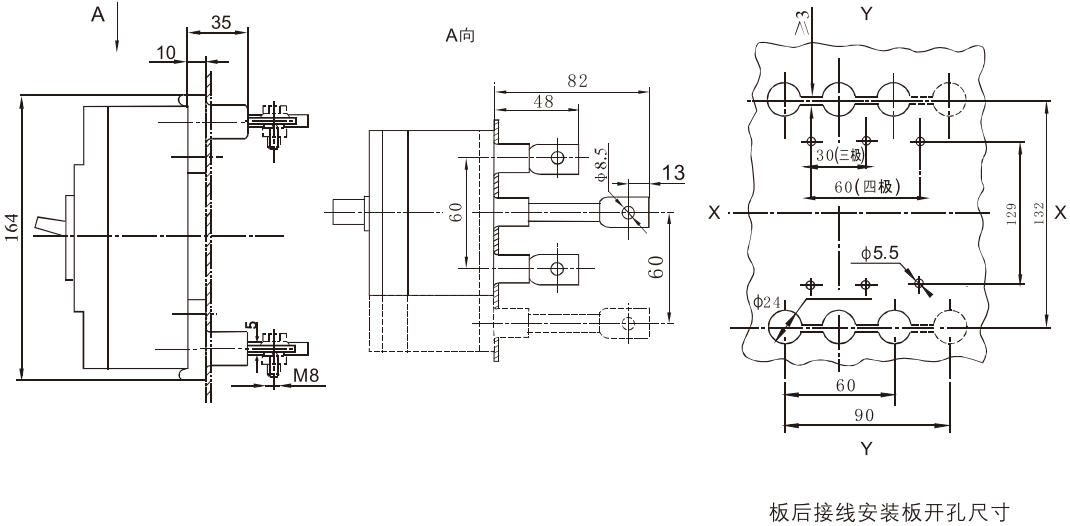

WHKM3L-125板后接线(三极、四极)X-X、Y-Y为三极断路器中心

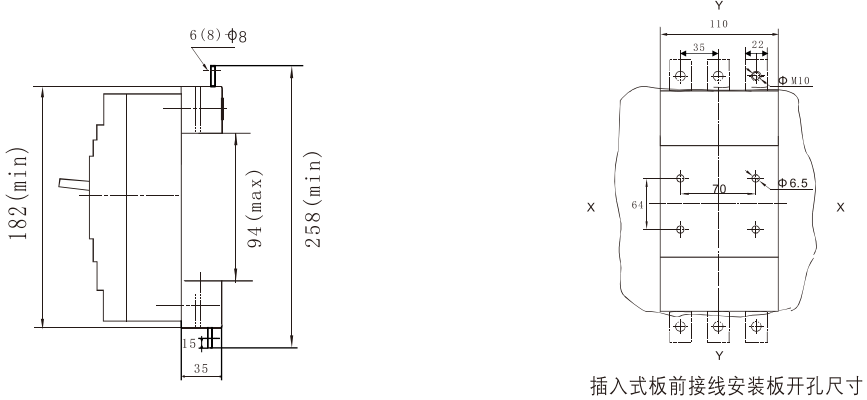

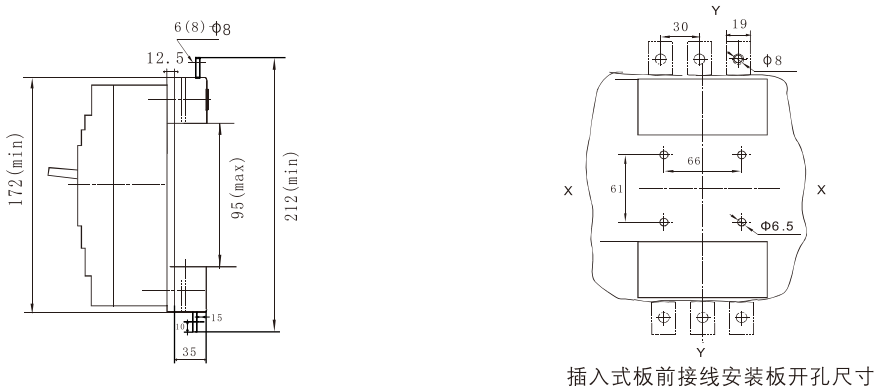

WHKM3L-125插入式板前接线X-X、Y-Y为三极断路器中心

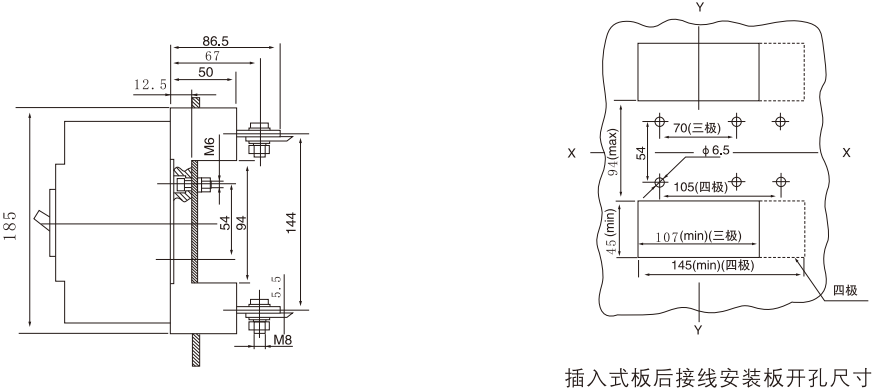

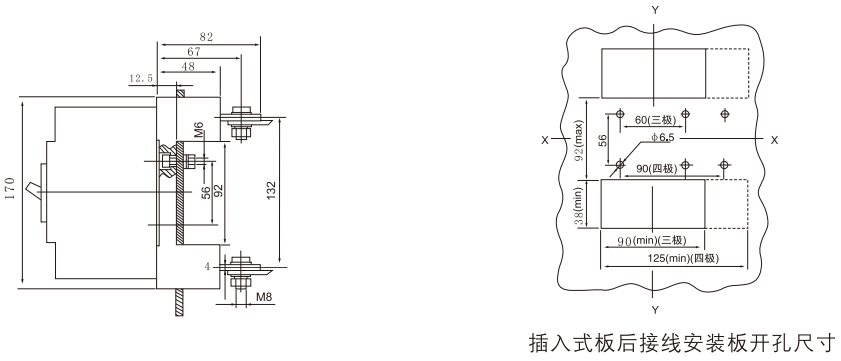

WHKM3L-125插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心

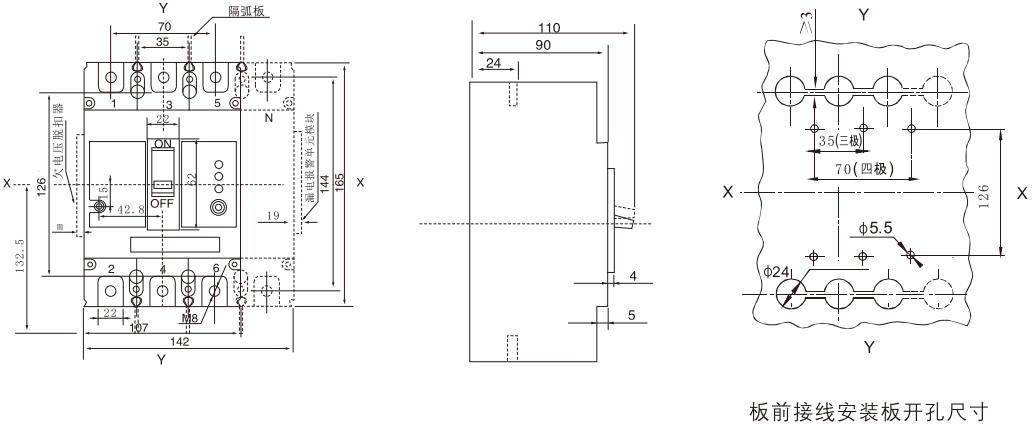

WHKM3L-250板前接线(三极、四极)X-X、Y-Y为三极断路器中心

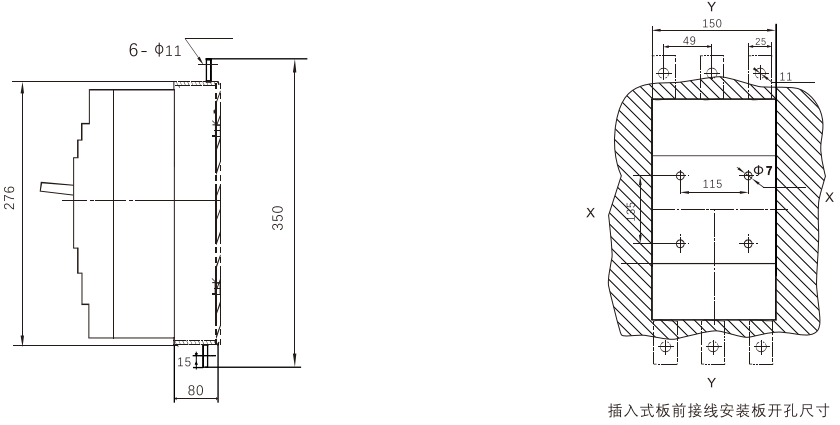

WHKM3L-400插入式板前接线X-X、Y-Y为三极断路器中心

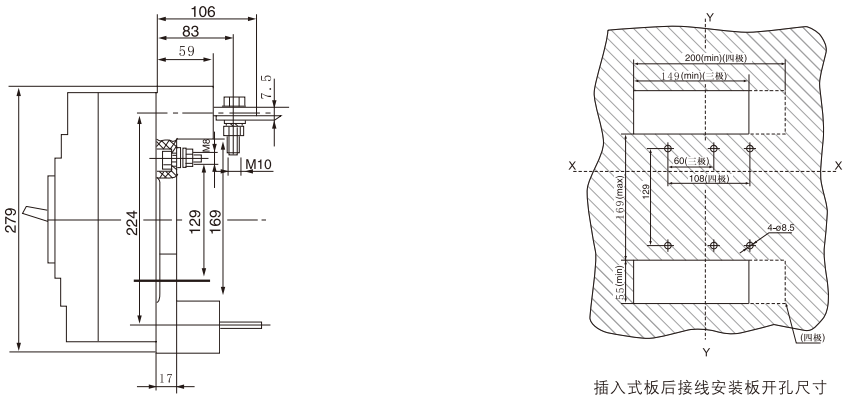

WHKM3L-400插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心

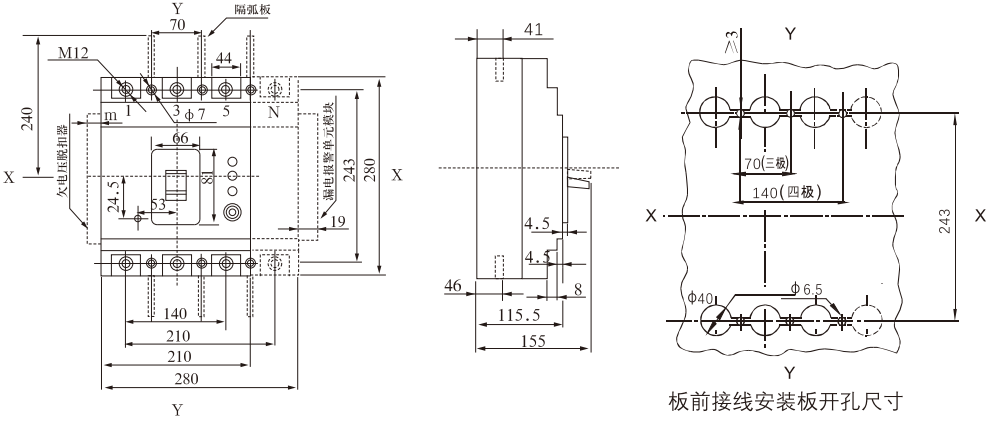

WHKM3L-630板前接线(三极、四极)X-X、Y-Y为三极断路器中心

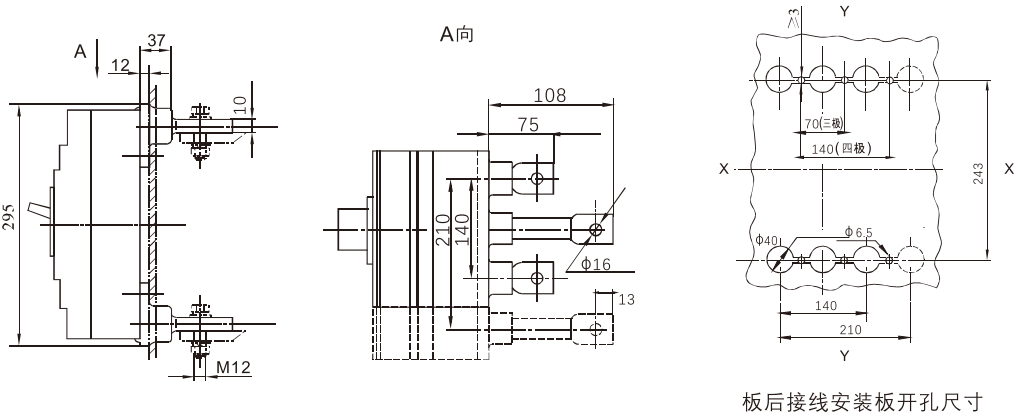

WHKM3L-630板后接线(三极、四极)X-X、Y-Y为三极断路器中心

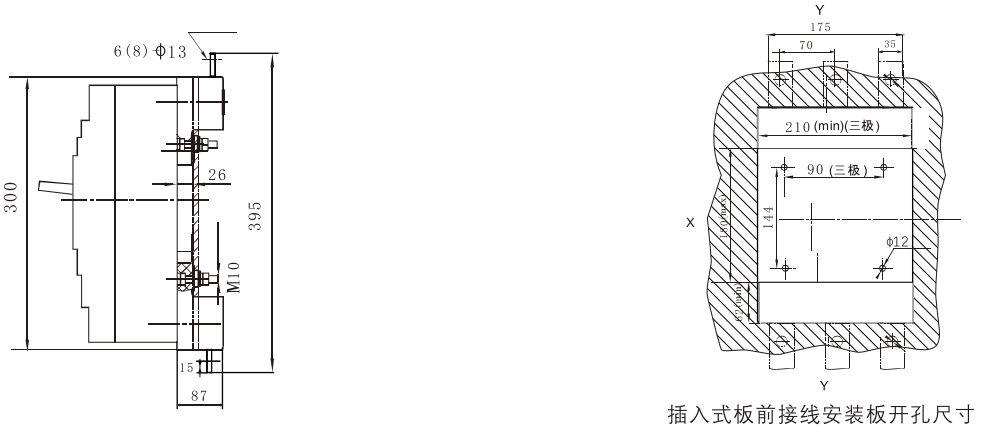

WHKM3L-630插入式板前接线X-X、Y-Y为三极断路器中心

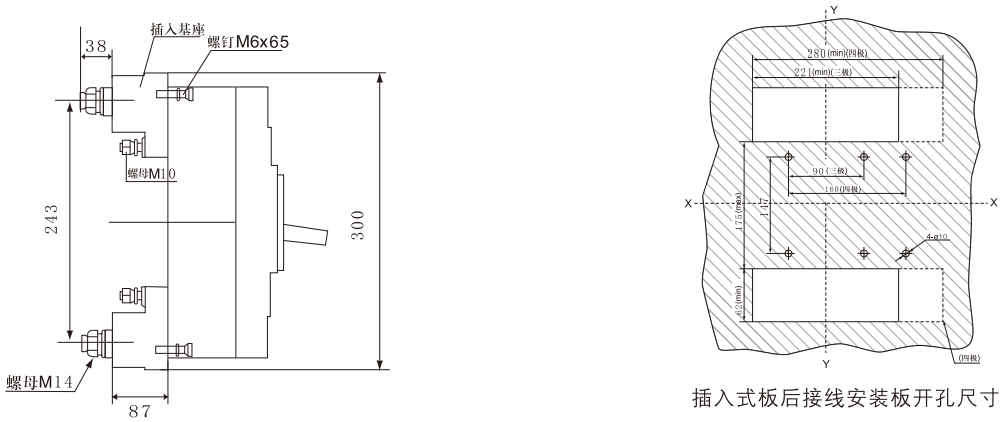

WHKM3L-630插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心

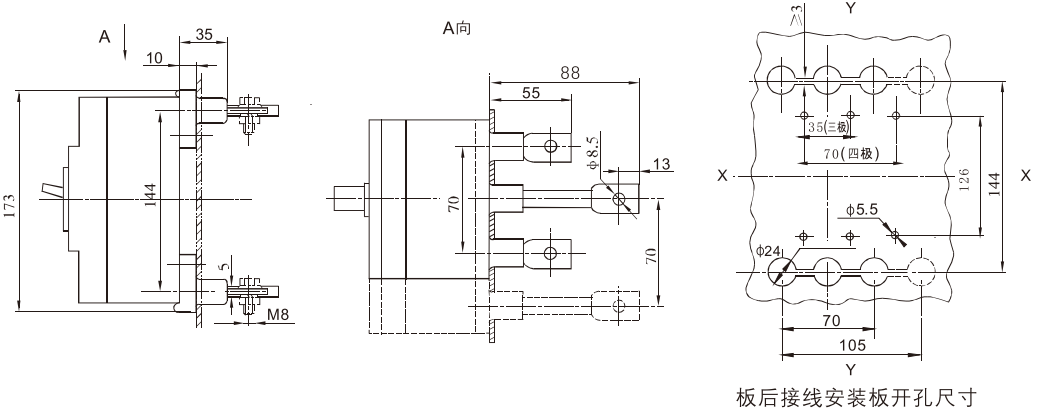

WHKM3L-250板后接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM3L-250插入式板前接线X-X、Y-Y为三极断路器中心
WHKM3L-250插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心

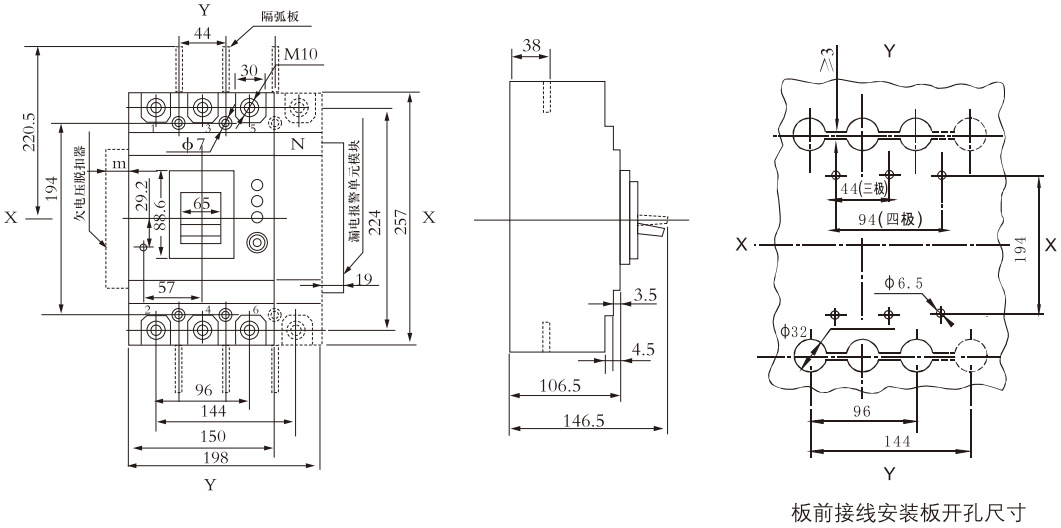

WHKM3L-400板前接线(三极、四极)X-X、Y-Y为三极断路器中心

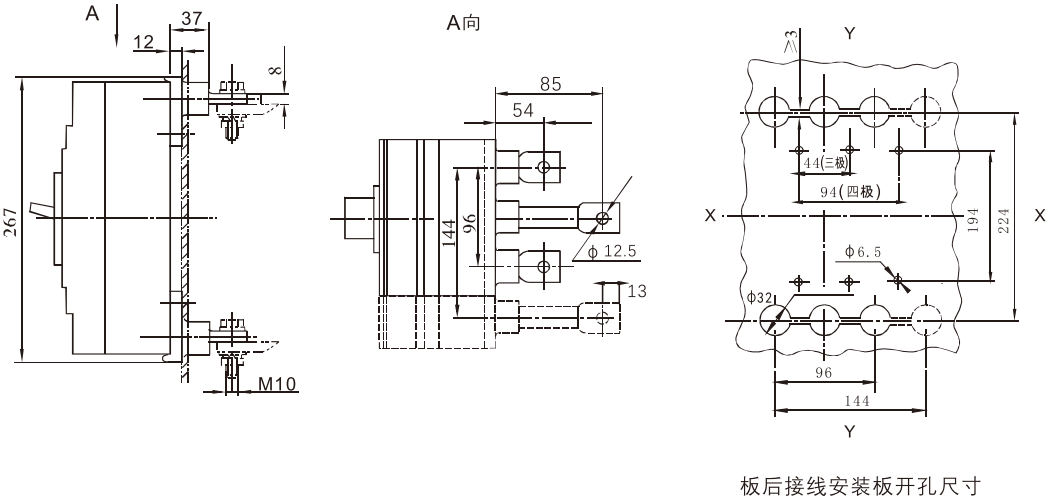

WHKM3L-400板后接线(三极、四极)X-X、Y-Y为三极断路器中心
内外部附件
◆断路器的内部附件
根据用户需要断路器附件可直接导线引出,或加装接线端子排。
欠电压脱扣器
欠电压脱扣器:AC50Hz 230V或400V。

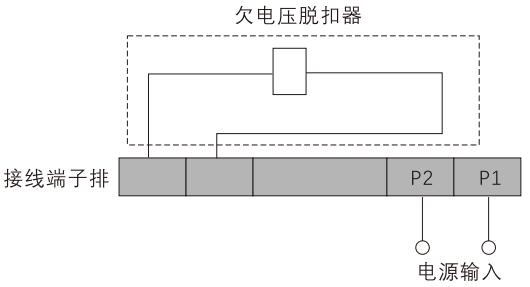

外挂欠电压模块接线图(虚框内为断路器内部附件接线图)
*(欠电压模块厚度:20mm)
欠电压脱扣器功率
| 配电断路器 | 欠电压脱扣器功率(VA) | |
|---|---|---|
| AC230V | AC400V | |
| WHKM3L-125 | 2.6 | 3.3 |
| WHKM3L-250 | 3.8 | 3.3 |
| WHKM3L-400 | 3.7 | 2.7 |
| WHKM3L-630 | 2.5 | 2.8 |
在额定工作电压的35%~70%时,欠电压脱扣器应可靠使断路器脱扣;
在额定工作电压的85%~110%时,欠电压脱扣器应保证断路器合闸;
在额定工作电压低于35%时,欠电压脱扣器应防止断路器合闸。
警告:欠电压脱扣器必须先通电,断路器才能再扣及合闸。否则将损坏断路器!
◆分励脱扣器
接线图(虚框内为断路器内部附件接线图)
K:分励脱扣器内部与线圈串联的微动开关为常闭触头,当断路器分闸后,该触头自行断开,合闸时闭合。
电压规格:AC50Hz 230V或400V;DC220V
在额定控制电源电压的70~110%之间时,分励脱扣器应可靠使断路器脱扣。
※(分励脱扣器长线型线长:50mm)
(分励脱扣器端子型厚度:20mm)

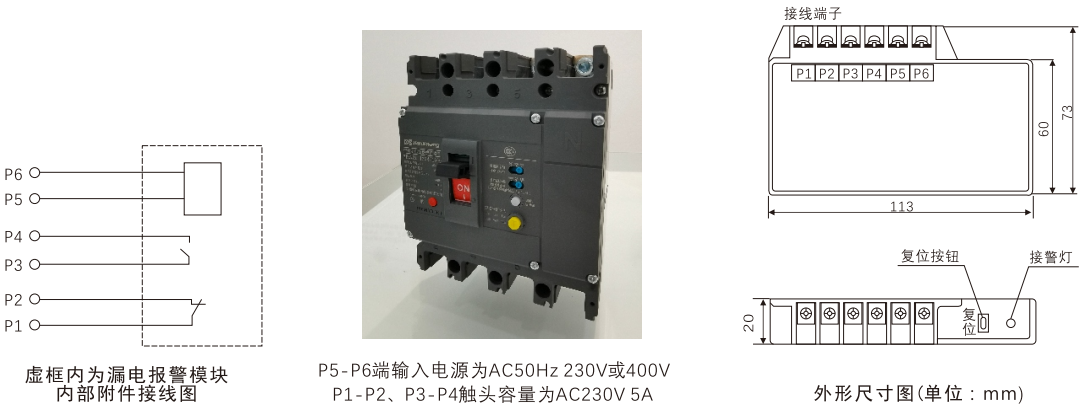

◆漏电报警单元模块
两种方式,用户根据需要可在订货时说明:
方式一(用Ⅰ表示):当发生漏电,漏电报警模块发出信号,同时断路器脱扣,
方式二(用Ⅱ表示):当发生漏电,漏电报警模块发出信号,但断路器不脱扣。
(注:此方式是为满足特殊场合需要,用户在采用此功能保护电器时请慎重考虑。)
报警触头
| 断路器处于“分”“合”时的位置 |
|
| 断路器处于“自由脱扣”(报警)时的位置 |
B11、B14由断开状态转为接通状态 B11、B12由接通状态转为断开状态 |
报警触头长线型线长:50mm
报警触头端子型厚度:20mm
辅助触头
| 断路器处在“分”位置时 |
|
| 断路器处在“合”位置时 |
F11、F12由接通状态转为断开状态 F11、F14由断开状态转为接通状态 |
*辅助触头长线型线长:50mm
辅助触头端子型厚度:20mm
辅助触头、报警触头额定电流
| 分类 |
壳架等级额定电流 Inm(A) |
约定发热电流Ith(A) |
AC400V时的额定 工作电流le(A) |
DC220V时的额定 工作电流le(A) |
|---|---|---|---|---|
| 辅助触头 | ≤250 | 3 | 0.3 | 0.15 |
| ≥400 | 3 | 0.4 | 0.2 | |
| 报警触头 | 16≤Inm≤630 | AC220V/1A | 0.15 |
辅助触头的通电操作性能及相应的试验条件
| 使用类别 | 接通 | 分断 |
通电操作 循环次数 |
每分钟操作 循环次数 |
通电时间 | ||||
|---|---|---|---|---|---|---|---|---|---|
| I/le | U/Ue |
cosφ或 T0.95 |
I/le | U/Ue |
cosφ或 T0.95 |
||||
| AC-15 | 10 | 1 | 0.3 | 1 | 1 | 0.3 | 6050 | 6 | ≥0.05s |
| DC-13 | 1 | 1 | 6Pe | 1 | 1 | 6Pe | ≥T0.95 | ||
辅助触头非正常条件下接通与分断能力
| 使用类别 | 接通 | 分断 |
通电操作 循环次数 |
每分钟操作 循环次数 |
通电时间 | ||||
|---|---|---|---|---|---|---|---|---|---|
| I/le | U/Ue |
cosφ或 T0.95 |
I/le | U/Ue |
cosφ或 T0.95 |
||||
| AC-15 | 10 | 1.1 | 0.3 | 10 | 1.1 | 0.3 | 10 | 2 | ≥0.05s |
| DC-13 | 1.1 | 1.1 | 6Pe | 1.1 | 1.1 | 6Pe | ≥T0.95 | ||
注:上述二表1. T0.95=6Pe是经验公式,其中Pe以"瓦"为单位,T0.95以毫秒为单位。
2. 当断路器的操作性能总次数小于6050次时,则辅助触头的通电操作性能次数可与断路器操作性能总次数相等。
3. 操作频率和通电时间允许与断路器主电路的一致。
◆ 断路器的外部附件
WHKM3L电动操作机构

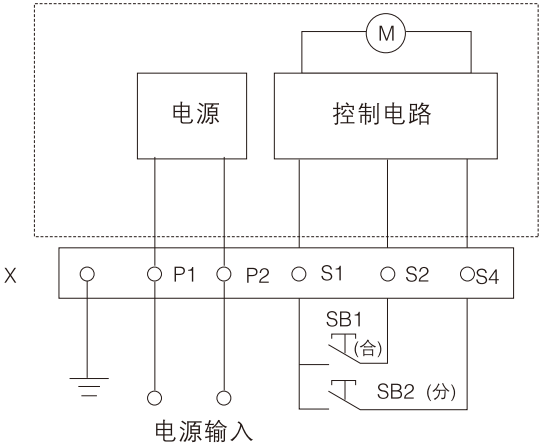

电动操作机构接线图(虚框内为电动机操作机构内部接线图)
电压规格:AC50Hz110V、230V
DC110V、220V
符号说明:
SB1、SB2操作按钮(用户自备)
X接线端子排
P1、P2为外接电源输入
电动操作机构的起动电流、功率及寿命
| 配用断路器 | 起动电流(A) | 起动功率(VA) | 寿命(次) |
|---|---|---|---|
| WHKM3L-125 | ≤0.5 | 12 | 10000 |
| WHKM3L-250 | ≤0.5 | 12 | 8000 |
| WHKM3L-400 | ≤2 | 35 | 5000 |
| WHKM3L-630 | ≤2 | 35 | 5000 |
注:断路器脱扣跳闸后,电动操作机构必须先使断路器再扣,然后才能合闸。
◆ 电动操作机构高度
| 操作机构所配断路器型号 |
WHKM3L-125 M、H |
WHKM3L-250 M、H |
WHKM3L-400 M、H |
WHKM3L-630 M、H |
|
|---|---|---|---|---|---|
| 高度(mm) | H1 | 93.5 | 95 | 151 | 152 |
| H2 | 175.5 | 180 | 249.7 | 255 | |
