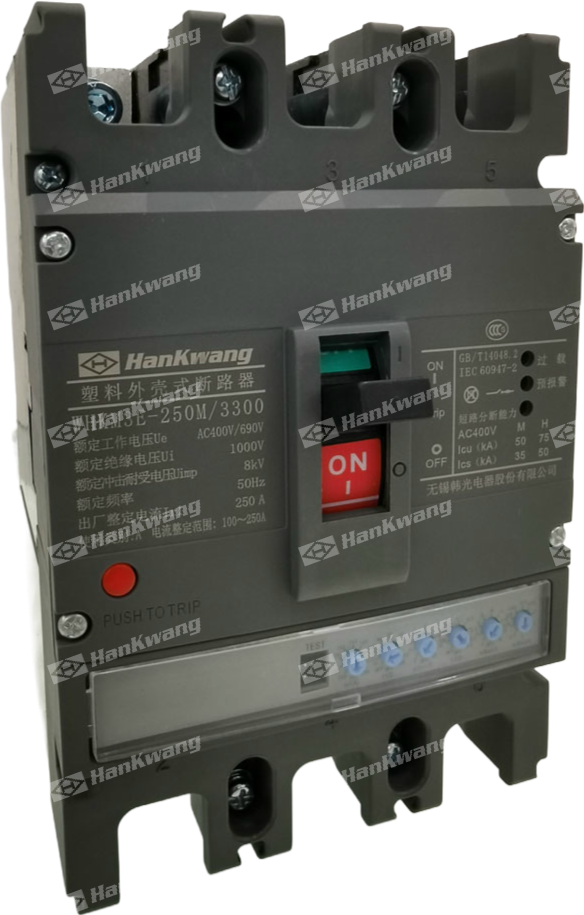

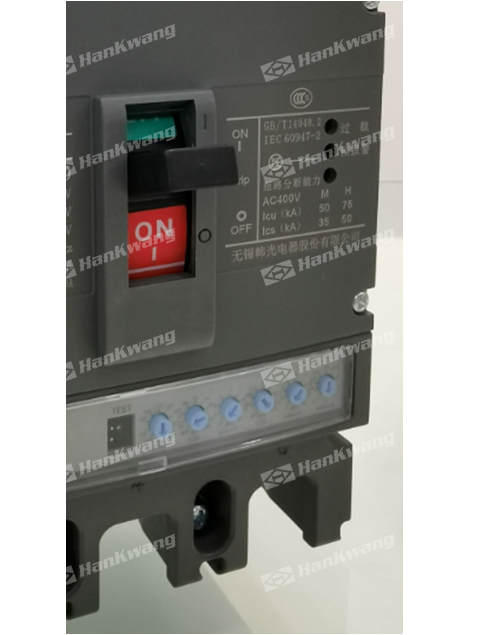

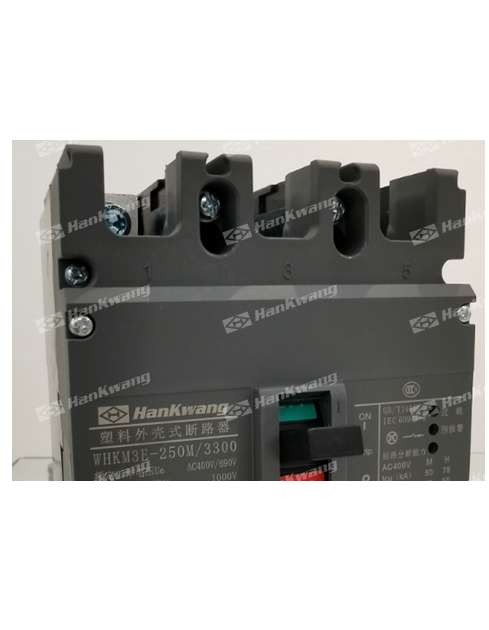

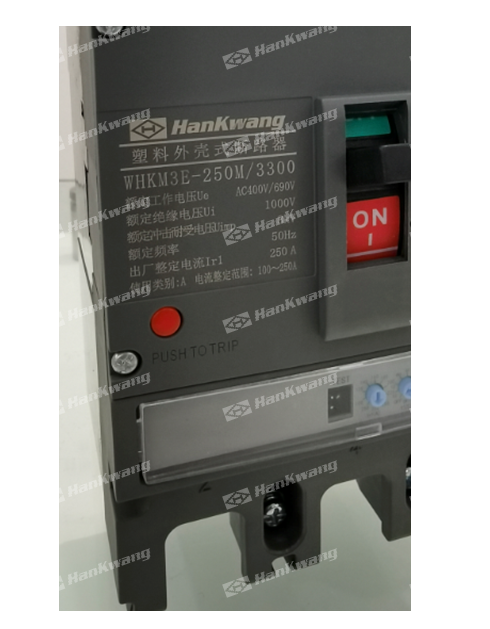

WHKM3E系列电子式塑壳断路器(以下简称断路器),是本公司采用先进的设计、制造技术、研制、开发的新型断路器之一。其额定绝缘电压为1000V适用于交流50Hz,额定工作电压至690V,额定电流至800A的电路中作不频繁转换及电动机保护之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限,短路瞬时和欠电压保护功能,能保护线路和电源设备不受损坏,并可提供低温至-40°c的断路器。
断路器按照其额定极限短路分断能力(Icu)的高低,分为M型(较高分断型)、H型(高分断型)二类。该断路器具有体积小、分断高、飞弧短、抗振动等特点。
断路器可垂直安装(即竖装),亦可水平安装(即横装)。
断路器不可倒进线,即只能1、3、5接电源线,2、4、6接负载线。
断路器适用于隔离。
| WHK | M | 3 | E | — | ☐ | ☐ | ☐ | / | ☐ | ☐ | ☐ | ☐ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
企业 代号 |
塑料外 壳式断 路器 |
设计 序号 |
电子式 |
壳架等 级额定 电流 |
额定极限 短路分断 能力级别 |
操作方 式 (2 |
极数 | 脱扣方式 及附件代 号(见 表二) |
用途 代号 (1 |
湿热带 型TH |
◆四极产品中性极(N极)的型式为:N极过电流保护电流、时间参数100%自动跟踪相线整定值,且N极与其它三极一起合分(N极先合后分);
◆按额定电流分:WHKM3E-125有32、63、125 AWHKM3E-250为250A;WHKM3E-400为400A;WHKM3E-630为630A;WHKM3E-800为800A;
◆接线方式分为板前接线、板后接线、插入式板前接线、插入式板后接线、抽出式接线五种;
◆按断路器是否带附件分带附件和不带附件两种。附件分内部附件和外部附件:内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种;外部附件有手动操作机构、电动机操作机构、手持式WHKM3E专用测试器、FWB1温度报警模块
| 型号 | WHKM3E-125 | WHKM3E-250 | WHKM3E-400 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 壳架等级额定电流lnm(A) | 125 | 250 | 400 | |||||||
| 额定电流In(A) | 32 | 63 | 125 | 250 | 400 | |||||
| 过载长延时整定电流Ir1(A) |
16,20 25,32 |
32,36,40 45,50,55 60,63 |
63,65,70, 75,80,85. 90,95,125 |
100,125,140,150, 160,180,200,225, 250 |
160,200,225,250, 280,315,350,400 |
|||||
| 额定工作电压Ue (V) | 400,690 | |||||||||
| 额定绝缘电压Ui (V) | 1000 | |||||||||
| 额定冲击耐受电压(V) | 8000 | 12000 | ||||||||
| 极数 | 3/4 | |||||||||
| 分断能力级别 | M | H | M | H | M | H | ||||
|
额定极限短路分断 能力lcu(kA) |
AC400V | 50 | 75 | 50 | 75 | 65 | 85 | |||
| AC690V | 20 | |||||||||
|
额定运行短路分断 能力lcs(kA) |
AC400V | 35 | 50 | 35 | 50 | 42 | 65 | |||
| AC690V | 10 | |||||||||
| 额定短时耐受电流lcw(kA)/1s | 5 | |||||||||
| 使用类别 | A | B | ||||||||
| 飞弧距离(mm) | ≯50(0)** | ≯100(0)** | ||||||||
| 电气寿命(次) | 7000 | 7000 | ||||||||
| 机械寿命 | 免维护 | 10000 | 10000 | |||||||
| 有维护 | 20000 | 20000 | ||||||||
| 外形尺寸 |
|
W | 92 | 122 | 107 | 142 | 150 | 198 | ||
| L | 150 | 165 | 257 | |||||||
| H | 92 | 90 | 106.5 | |||||||
| 板前接线 | ○ | ○ | ○ | |||||||
| 板后接线 | ○ | ○ | ○ | |||||||
| 插入式接线 | ○ | ○ | ○ | |||||||
| 抽出式接线 | ○ | ○ | ○ | |||||||
| 欠电压脱扣器 | ○ | ○ | ○ | |||||||
| 分励脱扣器 | ○ | ○ | ○ | |||||||
| 辅助触头 | ○ | ○ | ○ | |||||||
| 报警触头 | ○ | ○ | ○ | |||||||
| 电动机操作机构 | ○ | ○ | ○ | |||||||
| 手动操作机构 | ○ | ○ | ○ | |||||||
| WHKM3E专用测试器 | ○ | ○ | ○ | |||||||
| 型号 | WHKM3E-630 | WHKM3E-800 | |||||
|---|---|---|---|---|---|---|---|
| 壳架等级额定电流lnm(A) | 630 | 800 | |||||
| 额定电流In(A) | 630 | 800 | |||||
| 过载长延时整定电流Ir1(A) |
400,420,440,460,480, 500,530,560,600,630 |
630,640,660,680,700, 720,740,760,780.800 |
|||||
| 额定工作电压Ue(V) | 400,690 | ||||||
| 额定绝缘电压Ui(V) | 1000 | ||||||
| 额定冲击耐受电压(V) | 12000 | ||||||
| 极数 | 3/4 | 3/4 | |||||
| 分断能力级别 | M | H | M | H | |||
|
额定极限短路分断 能力Ics(kA) |
AC400V | 65 | 85 | 65 | 85 | ||
| AC690V | 20 | 20 | 20 | 20 | |||
|
额定运行短路分断 能力Ics(kA) |
AC400V | 50 | 65 | 50 | 65 | ||
| AC690V | 15 | 15 | 15 | 15 | |||
| 额定短时耐受电流lom(kAV1s | 10 | 10 | |||||
| 使用类别 | B | B | |||||
| 飞弧距离(mm) | ≯100 | ≯100 | |||||
| 电气寿命(次times) | 7000 | 7000 | |||||
| 机械寿命 | 免维护 | 10000 | 10000 | ||||
| 有维护 | 20000 | 20000 | |||||
| 外形尺寸 |
|
W | 210/280 | 210/280 | |||
| L | 280 | 280 | |||||
| H | 115.5 | 115.5 | |||||
| 板前接线 | ○ | ○ | |||||
| 板后接线 | ○ | ○ | |||||
| 插入式接线 | ○ | ○ | |||||
| 抽出式接线 | ○ | ○ | |||||
| 欠电压脱扣器 | ○ | ○ | |||||
| 分励脱扣器 | ○ | ○ | |||||
| 辅助触头 | ○ | ○ | |||||
| 报警触头 | ○ | ○ | |||||
| 电动机操作机构 | ○ | ○ | |||||
| 手动操作机构 | ○ | ○ | |||||
| WHKM3E专用测试器 | ○ | ○ | |||||
| *注:根据GB/T14048.1,术语“寿命'表示电器在修理或更换部件前能完成的操作循环次数的概率。 | |||||||
断路器符合下列标准:
IEC60947-1及GB140481低压开关设备和控制设备总则
IEC60947-2及GB140482低压开关设备和控制设备断路器及附录F带电子过电流保护断路器的附加试验
IEC60947-4-1及GB1404B.4低压开关设备和控制设备机电式接触器和电动机起动器

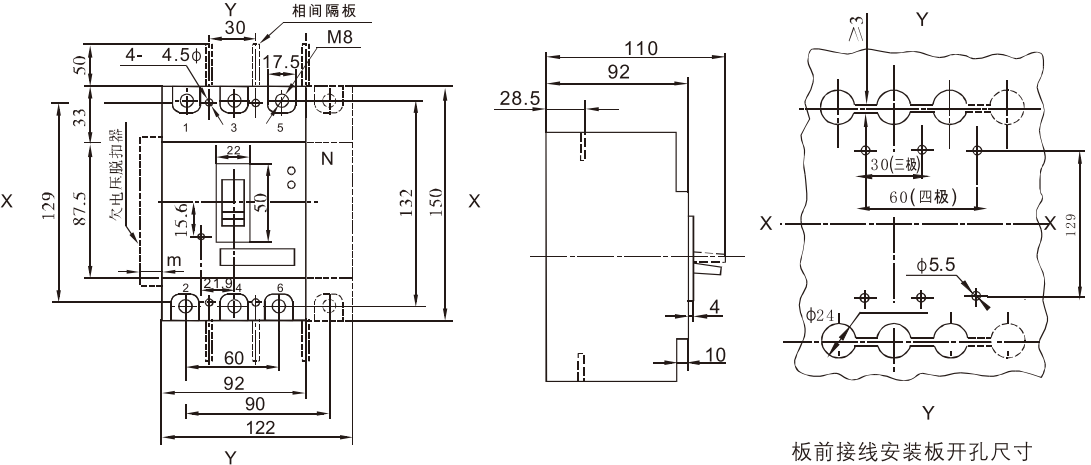

WHKM3E-125板前接线(三极、四极)X-X、Y-Y为三极断路器中心

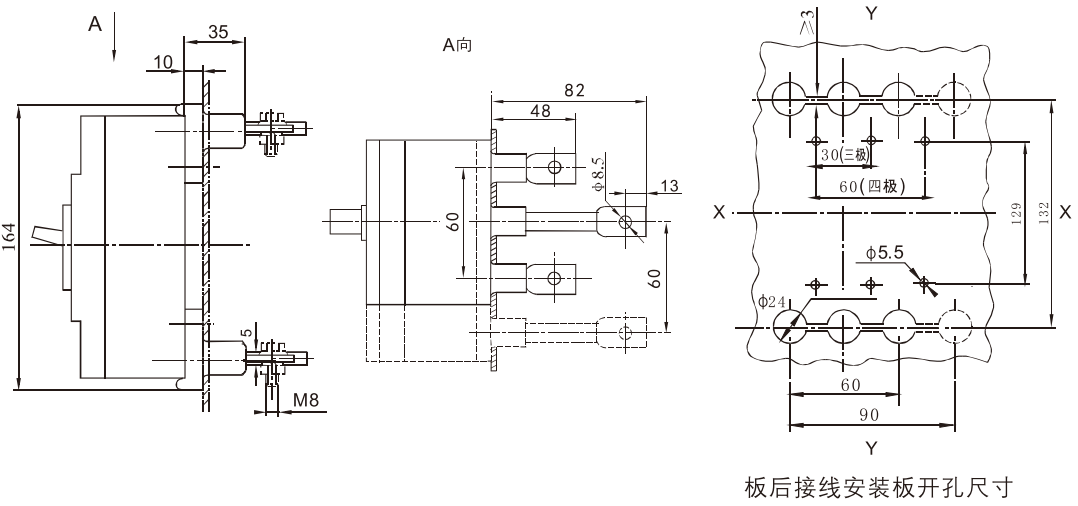

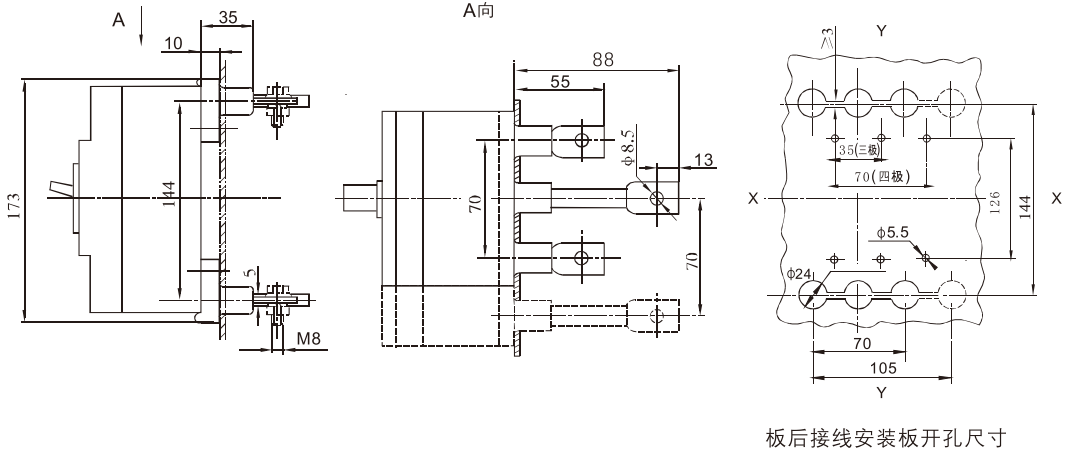

WHKM3E-125板后接线(三极、四极)X-X、Y-Y为三极断路器中心

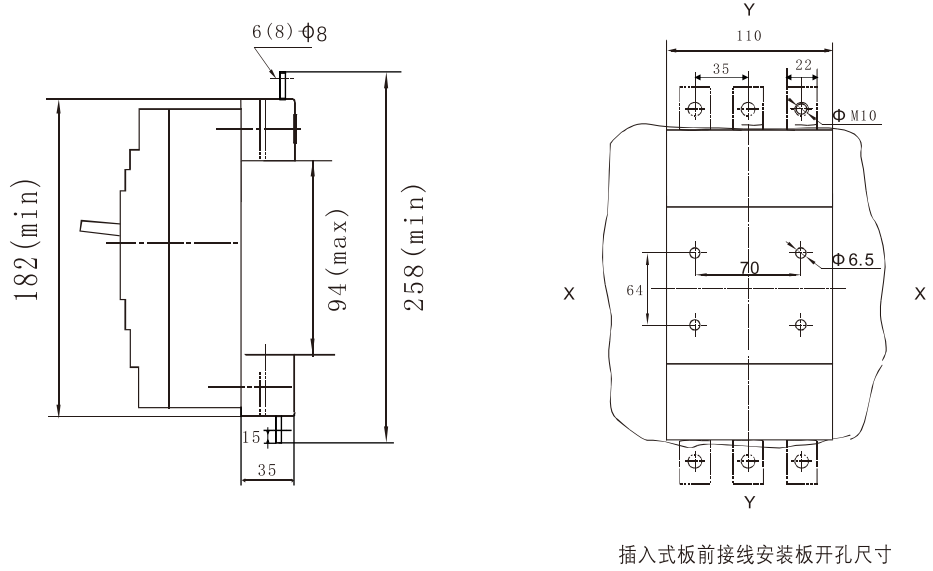

WHKM3E-250插入式板前接线X-X、Y-Y为三极断路器中心

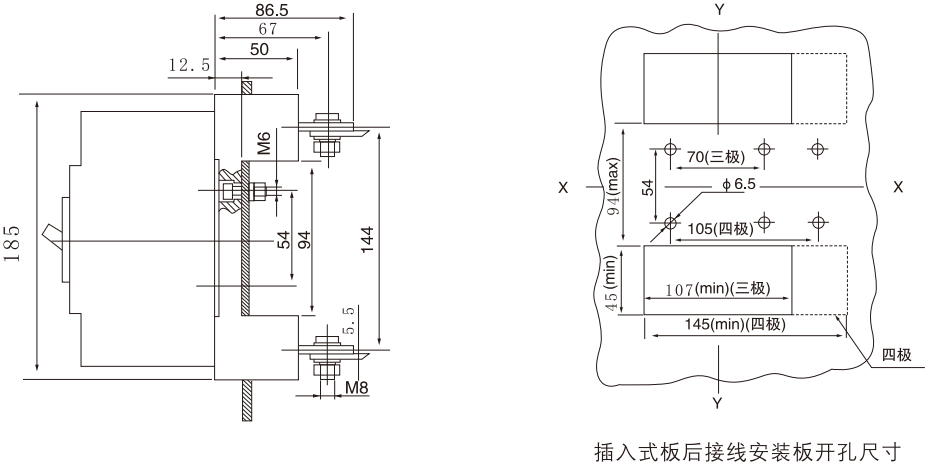

WHKM3E-250插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心

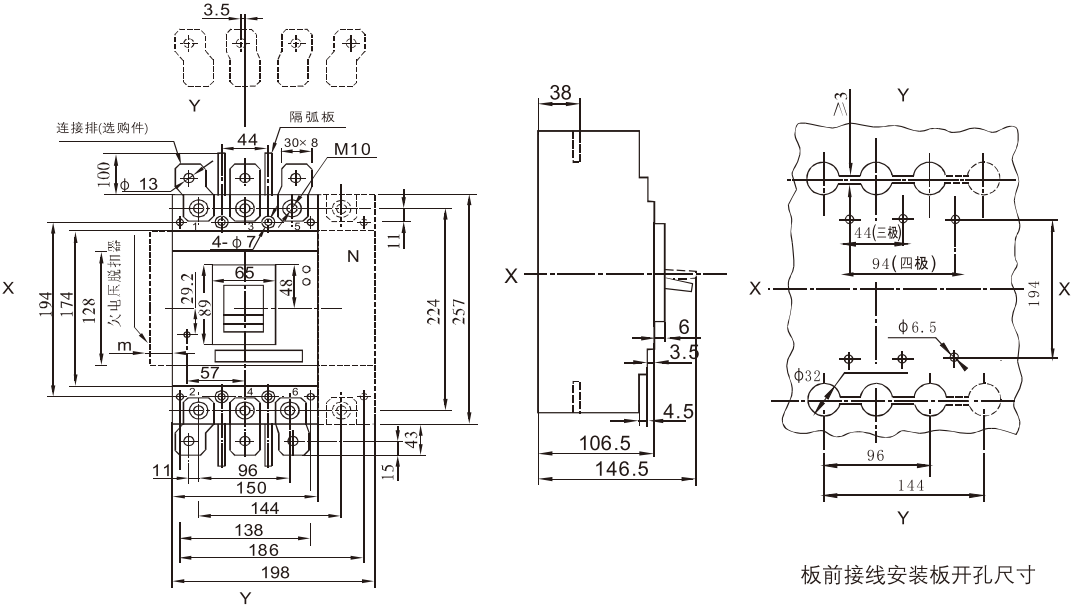

WHKM3E-400板前接线(三极、四极)X-X、Y-Y为三极断路器中心

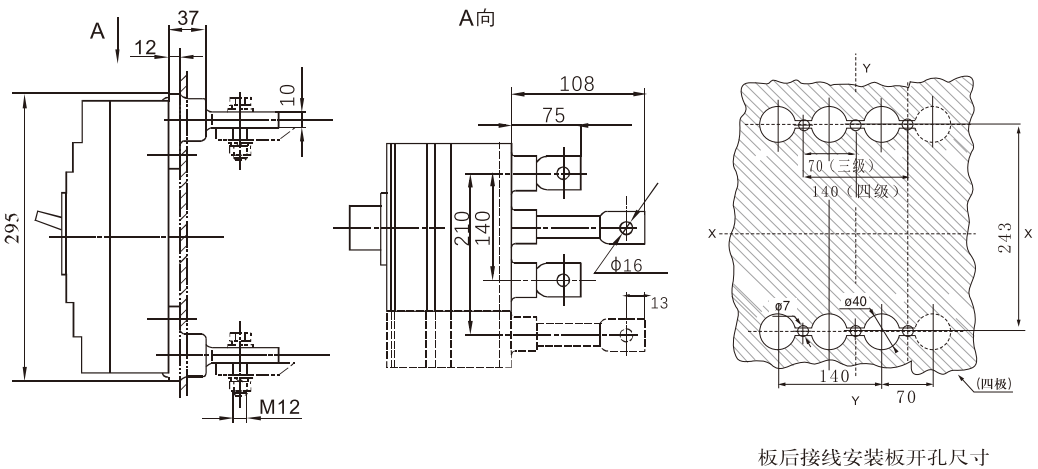

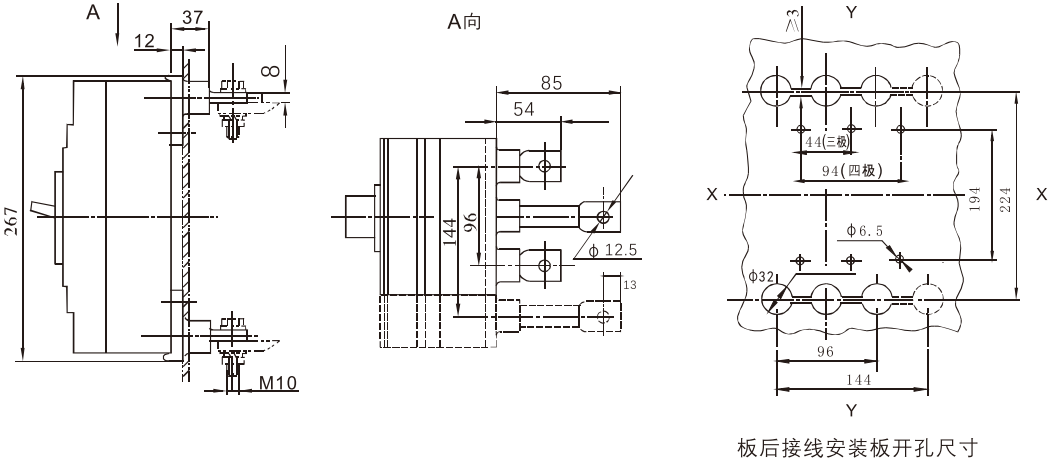

WHKM3E-400板后接线(三极、四极)X-X、Y-Y为三极断路器中心

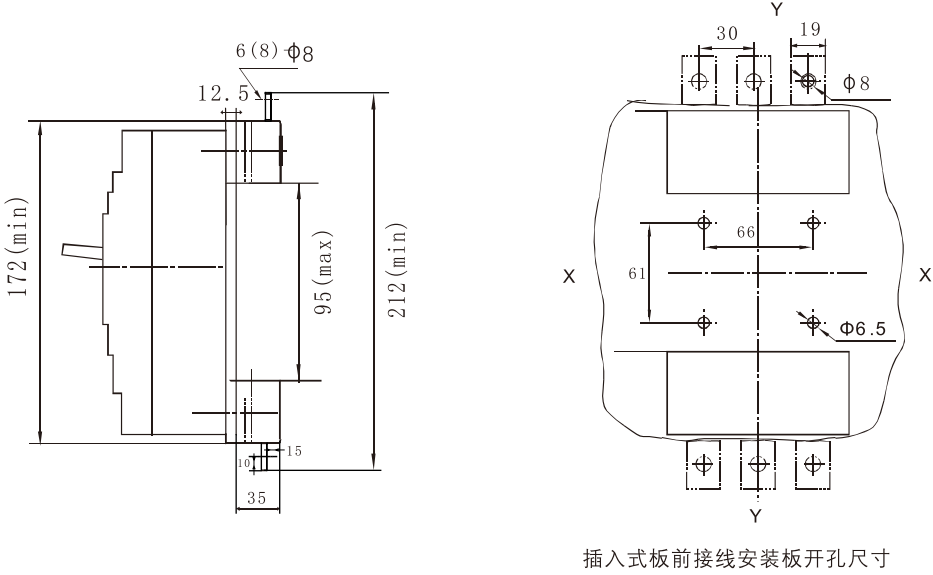

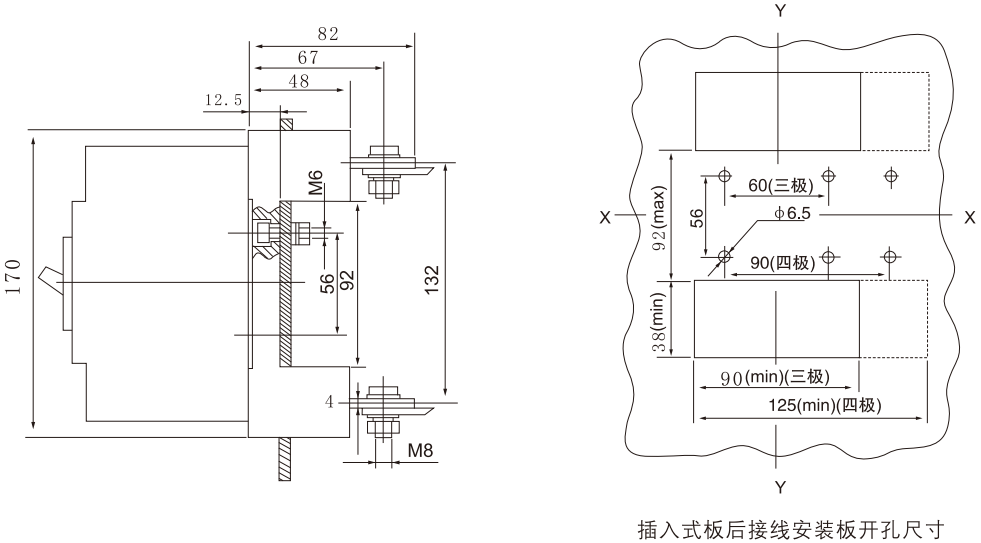

WHKM3E-125插入式板前接线X-X、Y-Y为三极断路器中心
WHKM3E-125插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心

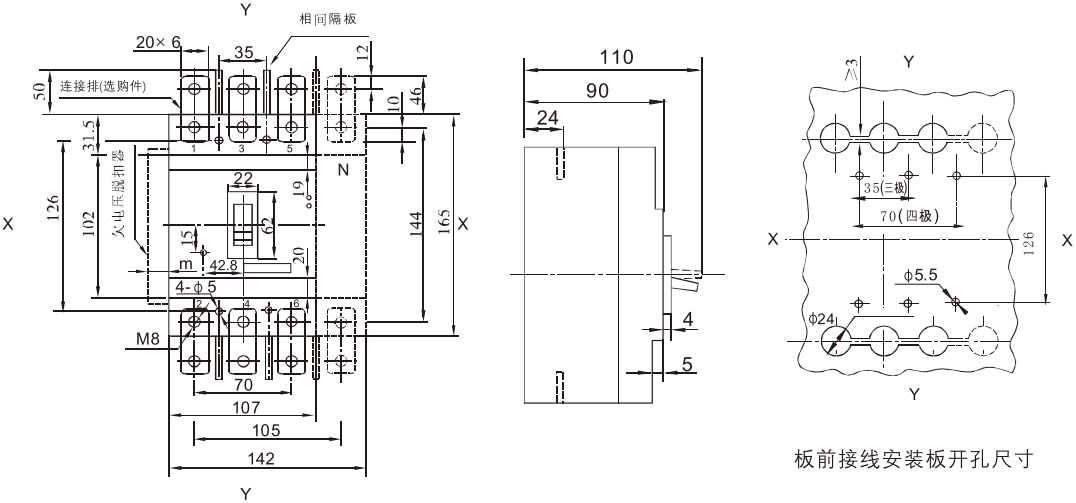

WHKM3E-250板前接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM3E-250板后接线(三极、四极)X-X、Y-Y为三极断路器中心

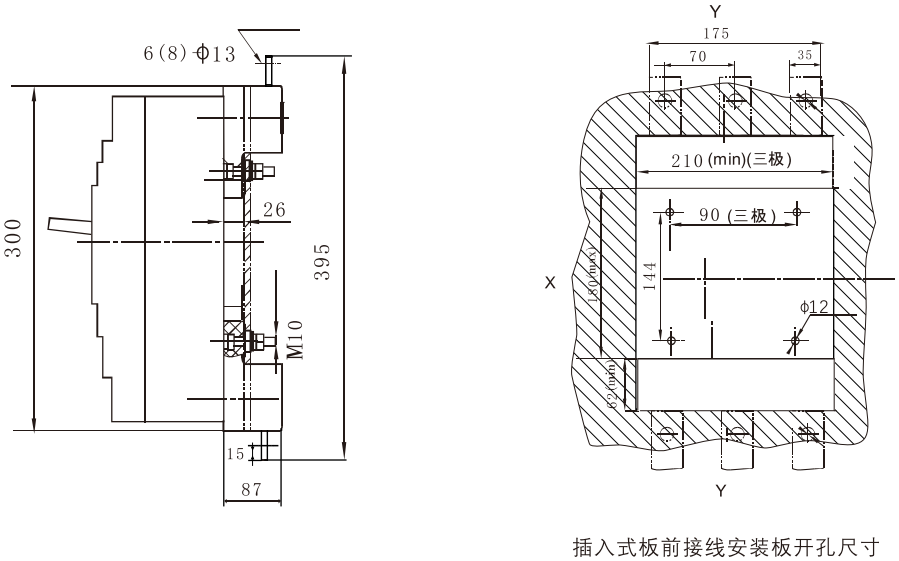

WHKM3E-400插入式板前接线X-X、Y-Y为三极断路器中心

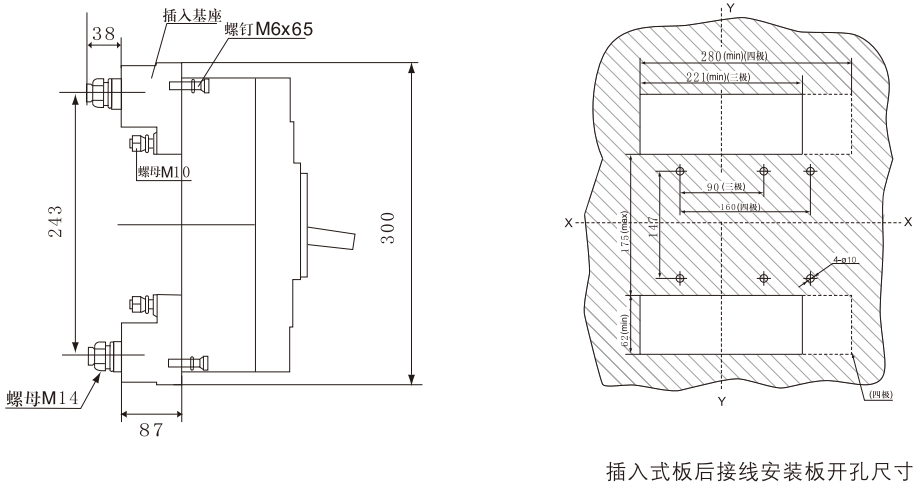

WHKM3E-400插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心

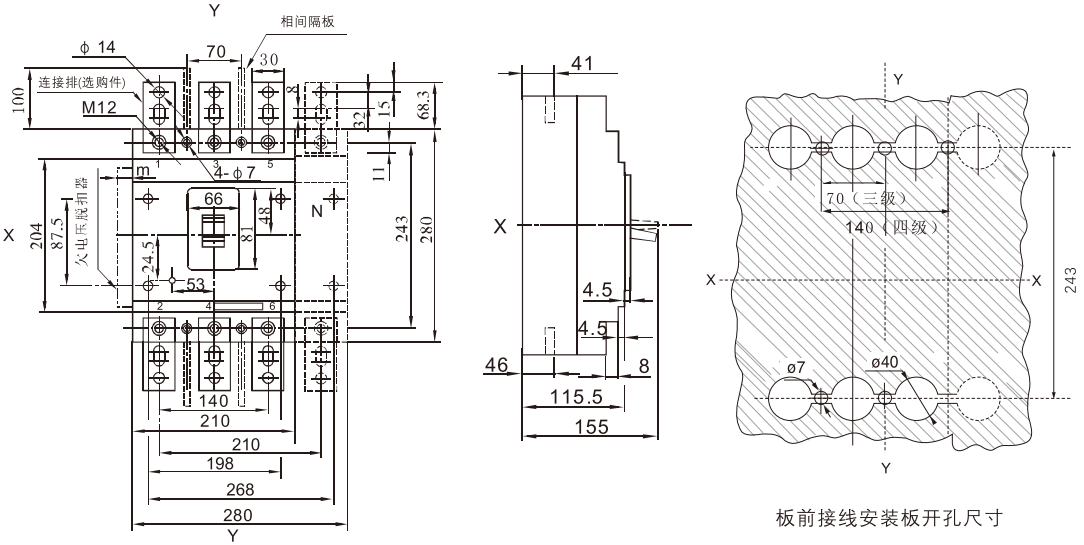

WHKM3E-630板前接线(三极、四极)X-X、Y-Y为三极断路器中心

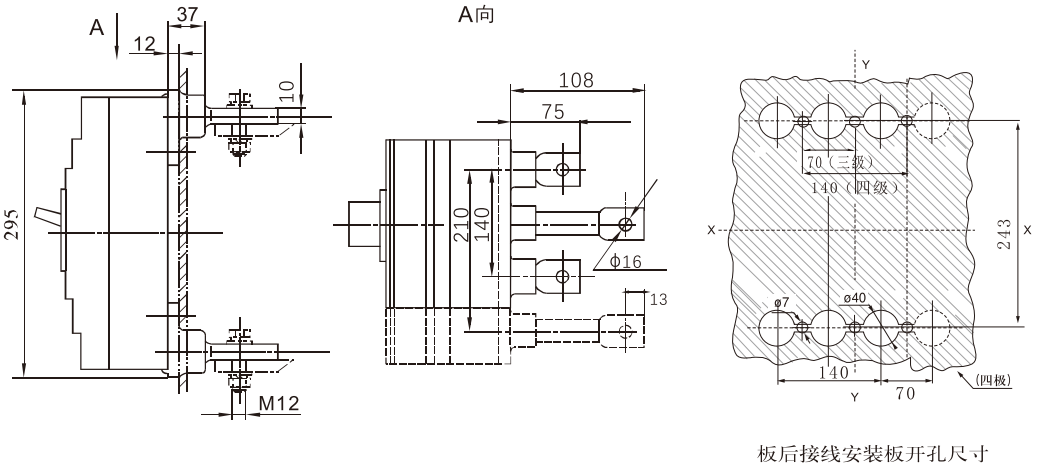

WHKM3E-630板后接线(三极、四极)X-X、Y-Y为三极断路器中心

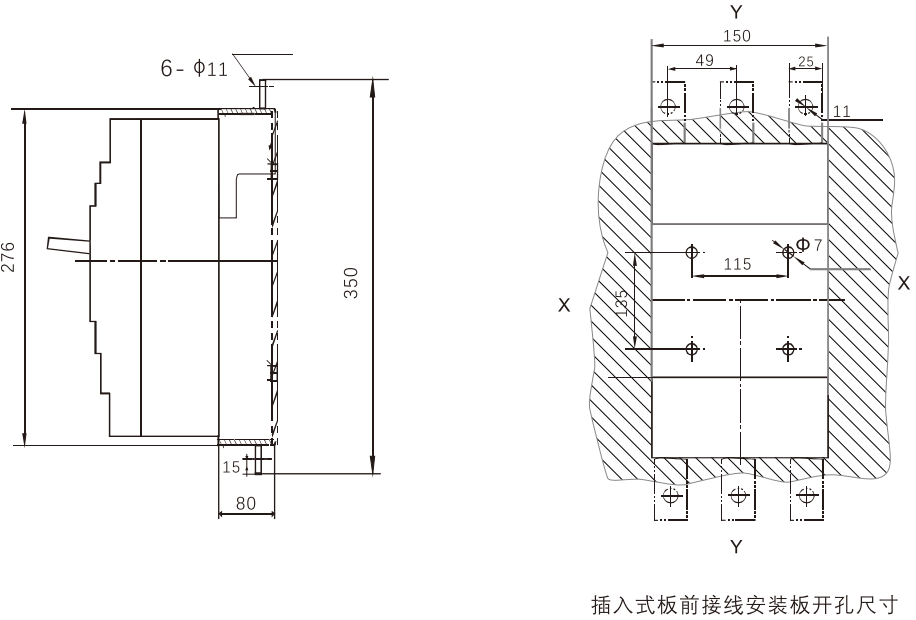

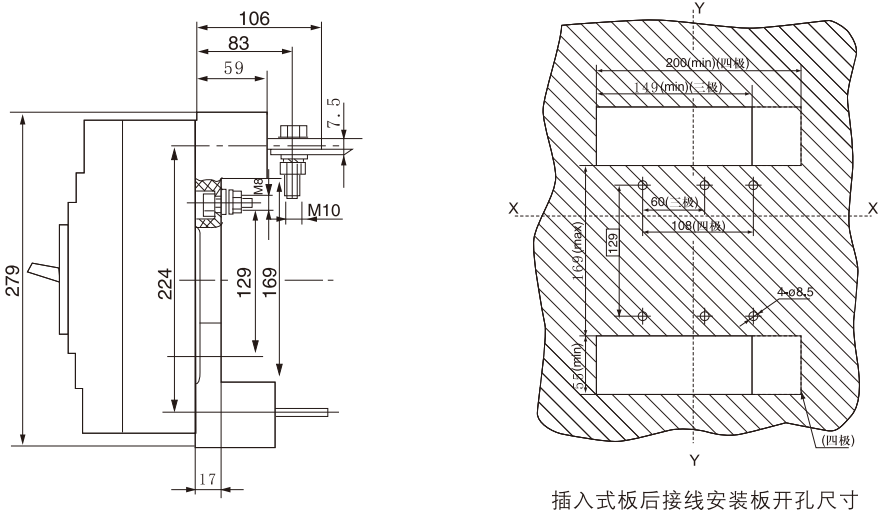

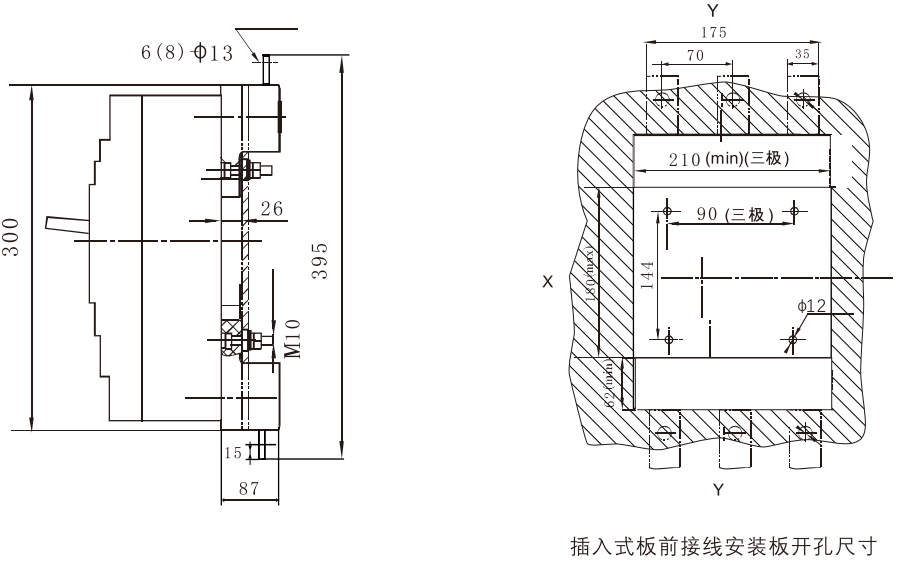

WHKM3E-630插入式板前接线X-X、Y-Y为三极断路器中心

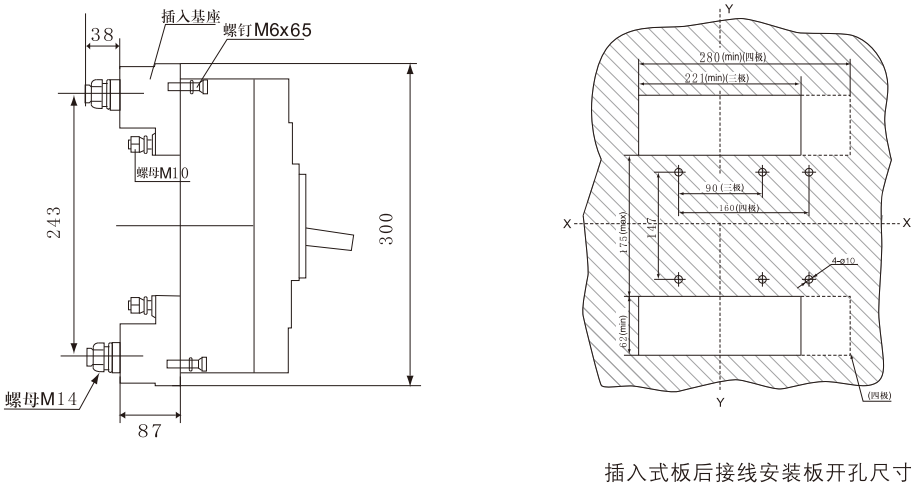

WHKM3E-630插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心

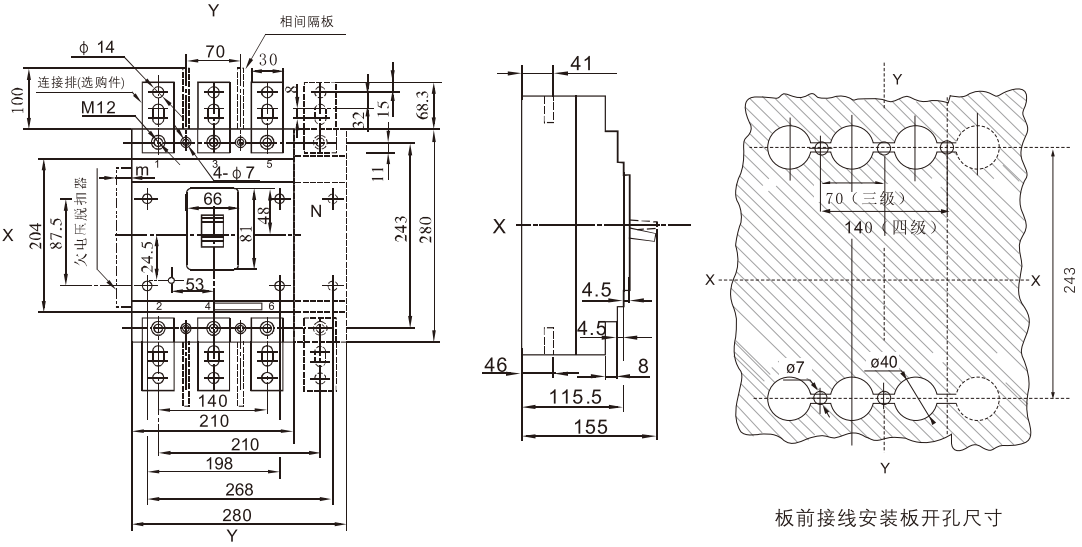

WHKM3E-800板前接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM3E-800板后接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM3E-800插入式板前接线X-X、Y-Y为三极断路器中心
WHKM3E-800插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心
内外部附件
断路器的内部附件(根据用户需要断路器附件可直接引出接线,或加装引出接线端子排)。
1. 欠电压脱扣器:50HzAC230V、AC400V可选(表九)
| 配用断路器 | 欠电压脱扣器功率(VA) | |
|---|---|---|
| AC230V | AC400V | |
| WHKM3E-125 | 2.6 | 3.3 |
| WHKM3E-250 | 3.8 | 3.3 |
| WHKM3E-400 | 3.7 | 2.7 |
| WHKM3E-630 | 2.3 | 2.7 |
| WHKM3E-B00 | 2.5 | 2.8 |
*欠电压脱扣器模块厚度:20mm
在额定工作电压的35%~70%时,欠电压脱扣器应可靠使断路器脱扣。
在额定工作电压的85%-110%时,欠电压脱扣器应保证断路器能合闸;
在额定工作电压低于35%时,欠电压脱扣器应防止断路器合闸。
敬告:欠电压脱扣器必须先通电,断路器才能再扣及合闸。否则将损坏断路器!
2.分励脱扣器
接线图(虚框内为开关内部附件)
K:分励脱扣器内部与线圈串联的微动开关为常闭触头,当断路器分闸后,该触头自行断开,合闸时闭合。
电压规格:AC50Hz,230V或400V;DC220V或24V注:DC24V为不推荐规格)在额定控制电源电压的70~110%之间时,分励脱扣器应可靠使断路器脱扣。

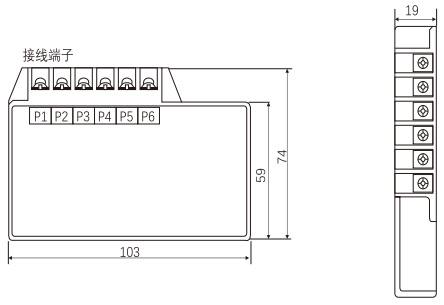

分励模块安装尺寸图
*分励脱扣器长线型线长:50mm
分励脱扣器端子型厚度:20mm
◆ 报警触头
| 断路器处于“分”“合”时的位置 |
|
| 断路器处于“自由脱扣”(报警)时的位置 |
|
※报警触头长线型线长:50mm
报警触头端子型厚度:20mm
◆ 辅助触头
| 断路器处于“分”时的位置 |
|
壳架等级电流400A及以上断路器(一组为四对触头) |
|
壳架等级电流250A及以上断路器(一组为二对触头) | |
| 断路器处于“合"时的位置 |
|
壳架等级电流400A及以上断路器(一组为四对触头) |
|
壳架等级电流250A及以下断路器(一组为二对触头) |
※辅助触头长线型线长:50mm
辅助触头端子型厚度:20mm
◆ 辅助触头、报警触头额定电流
|
壳架等级 额定电流inm(A) |
约定发热电流(A) | 额定工作电流le(A) | ||
|---|---|---|---|---|
| AC400V | DC220V | |||
| 辅助触头 | ≤250 | 3 | 0.3 | 0.15 |
| ≥400 | 3 | 0.4 | 0.2 | |
| 报警触头 | ≤800 | 3 | 0.3 | 0.15 |
◆ 辅助触头的通电操作性能及相应的试验条件
| 使用类别 | 接通on | 分断off |
通电操炸 循环次数 |
每分钟操作 循环次数 |
通电时间 | ||||
|---|---|---|---|---|---|---|---|---|---|
| I/Ie | U/Ue | COSφ或T0.95 | I/Ie | U/Ue | COSφ或T095 | ||||
| AC-15 | 10 | 1 | 0.3 | 1 | 1 | 03 | 6050 | 6 | ≥0.05s |
| DC-13 | 1 | 1 | 6Pe | 1 | 1 | 6Pe | ≥T0.95 | ||
◆ 辅助触头非正常条件下接通与分断能力
| 使用类别 | 接通on | 分断off |
通电操作 循环次数 |
每分钟操作 循环次数 |
通电时间 | ||||
|---|---|---|---|---|---|---|---|---|---|
| I/Ie | U/Ue | COSφ或T0.95 | I/Ie | U/Ue | COSφ或T0.95 | ||||
| AC-15 | 10 | 1 | 03 | 10 | 1.1 | 03 | 10 | 2 | ≥0.05s |
| DC-13 | 1.1 | 1 | 6Pe | 1.1 | 1.1 | 6Pe | ≥T0.95 | ||
注:上述二表
1、6Pe=T0.95是经验公式,其中Pe以“瓦"为单位,T0.95以毫秒为单位。
2、当断路器的操作性能总次数小于6050次时,则辅助触头的通电操作性能次数可与断路器操作性能总次数相等。
3、操作频率和通电时间允许与断路器主电路的一互致。

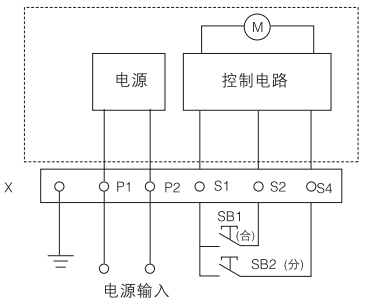

◆ 电动操作机构接线图
符号说明:
SB1、SB2操作按钮(用户自备)
X接线端子排
P1、P2为外接电源,当外接电源为直流24V时,P1接“+",P2接“-”。
(虚框内为电动操作机构内部接线图)
◆ 电动操作机构的起动电流、功率及寿命
| 配用断路器 | 起 动 电 流 ( A ) | 寿命(次) | ||||||
|---|---|---|---|---|---|---|---|---|
| 电磁铁式 | 电动机式 | 电磁铁式 | 电动机式 | 电磁铁式 | 电动机式 | |||
| CD | CD2 | CD | CD2 | |||||
| WHKM3E-125 | ≤7 | ≤0.5 | 154 | 14 | 10000 | 10000 | ||
| WHKM3E-250 | ≤8.5 | ≤0.5 | 187 | 14 | 8000 | 8000 | ||
| WHKM3E-400 | - | ≤5.7 | ≤2 | - | 120 | - | 5000 | |
| WHKM3E-630 | - | ≤5.7 | ≤2 | - | 120 | - | 5000 | |
| WHKM3E-800 | - | ≤5.7 | ≤2 | - | 120 | - | 3000 | |
◆ 电动操作机构高度
◆ 断路器安装电动操作机构后的总高度
| 操作机构所配断路器型号 | WHKM3E-125 | WHKM3E-250 | WHKM3E-400 | WHKM3E-630 | WHKM3E-800 | |
|---|---|---|---|---|---|---|
| 高度(mm) | H1 | 93.5 | 95 | 151 | 152 | 152 |
| H2 | 175.5 | 180 | 249.7 | 255 | 255 | |
