WHKM3系列

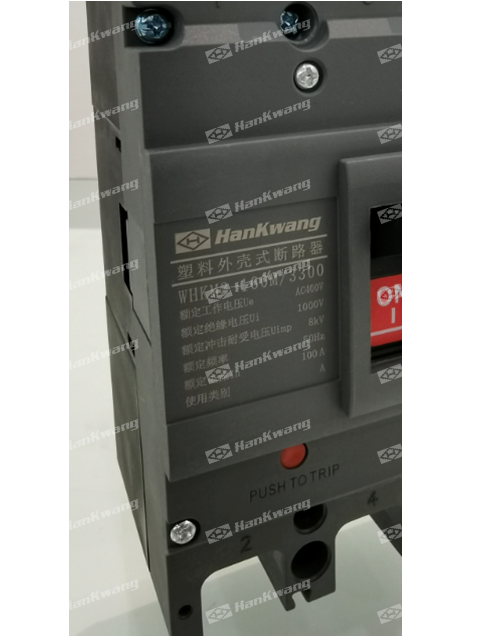

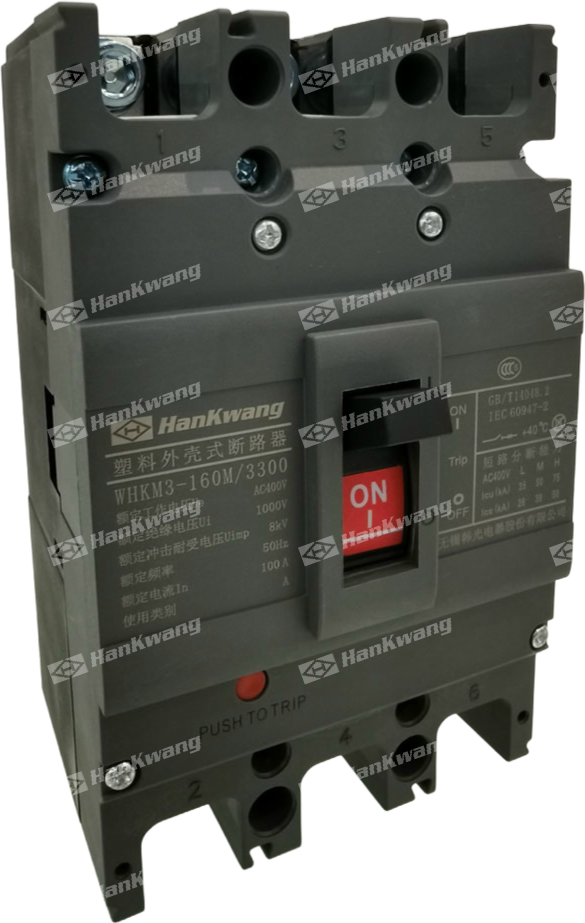

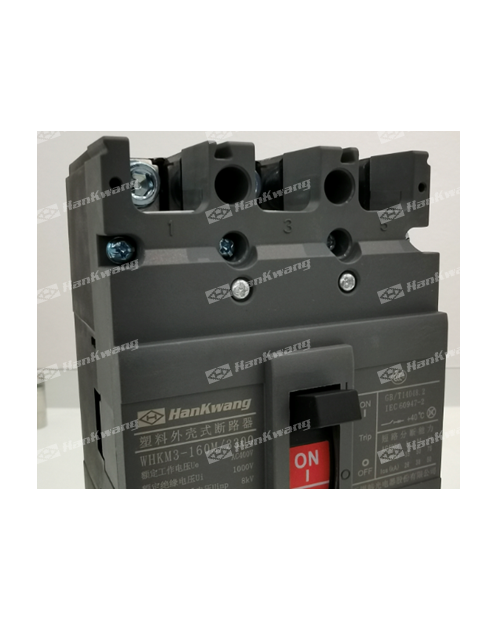

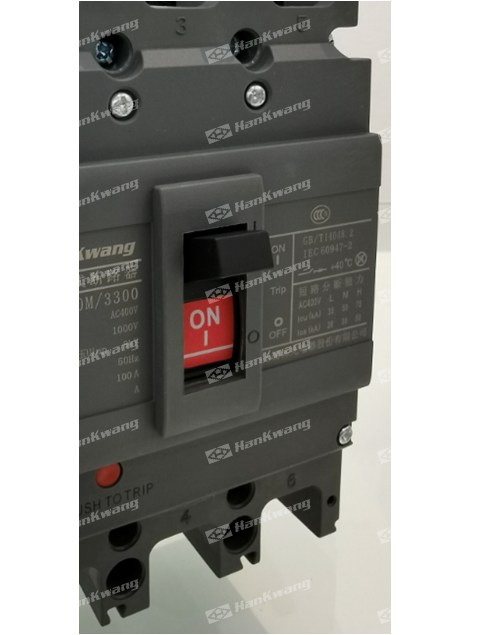

WHKM3系列塑料外壳式断路器(以下简称断路器)。是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。 其额定绝缘电压为1000V，适用于交流50Hz、额定工作电压690V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能,能保护线路和电源设备不受损坏。断路器按照其额定极限短路分断能力(lcu)的高低分为L型(标准型) 、M型(较高分断型)、 H型(高分断型)三类。该断路器具有体积小、分断高，飞弧短、 抗振动等特点，是陆地及船舶使用的理想产品。
产品详情
型号及含意
技术参数
外观及安装尺寸
其他
WHKM3系列塑料外壳式断路器(以下简称断路器)。是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。 其额定绝缘电压为1000V，适用于交流50Hz、额定工作电压690V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能,能保护线路和电源设备不受损坏。断路器按照其额定极限短路分断能力(lcu)的高低,分为L型(标准型) 、M型(较高分断型)、 H型(高分断型)三类。该断路器具有体积小、分断高，飞弧短、 抗振动等特点，是陆地及船舶使用的理想产品。
本断路器可垂直安装(即竖装)，亦可水平安装(即橫装)。
本断路器不能倒进线，即只可1、3、 5接电源线,2、4、6接负载线。
本断路器具有隔离功能。
| WHK | M | 3 | — | ☐ | ☐ | ☐ | / | ☐ | ☐ | ☐ |
|---|---|---|---|---|---|---|---|---|---|---|
| 企业代号 |
塑料外壳 式断路器 |
设计序号 |
壳架等级 额定电流 |
额定极限 短路分断 能力级别 |
操作方式 (2 |
极数 |
脱扣方式及 附件代号 （见表二） |
用途代号 （1 |
注：1)配电用断路器无代号；保护电动机用断路器以2表示。
2)直接操作无代号；电动操作用P表示；转动手柄操作用Z表示。
| 型号 |
壳架等级 额定电流 (A) |
额定电流(A) |
额定绝 缘电压 (V) |
额定冲 击耐受 电压(kV) |
额定极限 短路分断 能力kA 400V |
额定极限 短路分断 能力kA 690V |
额定运行 短路分断 能力kA 400V |
额定运行 短路分断 能力kA 690V |
使用寿命 (次) |
外形尺寸 |
安装尺寸 (板前) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电气 | 机械 | L |
W 3P/4P |
H | A | B | 4-qd | |||||||||
| WHKM3-63L | 63 |
10、16、20、25 32、40、50、63 |
1000 | 8 | 28 | - | 20 | - | 7000 | 10000 | 142 | 78 | 73.5 | 25 | 17 | φ3.5 |
| WHKM3-63M | 50 | - | 38 | - | 7000 | 10000 | 42 | 78/103 | 81.5 | |||||||
| WHKM3-100L | 100 |
10、16、20、 25、32、40、50、 63、80、100 |
1000 | 8 | 35 | - | 26 | - | 7000 | 10000 | 157 | 92 | 69 | 30 | 29 | φ4.5 |
| WHKM3-100M | 50 | 20 | 38 | 10 | 7000 | 10000 | 157 | 92/122 | 87 | |||||||
| WHKM3-100H | 75 | 20 | 50 | 10 | 7000 | 10000 | ||||||||||
| WHKM3-160L | 160 |
100、125 140、160 |
1000 | 8 | 35 | - | 26 | - | 7000 | 10000 | 157 | 92 | 69 | 30 | 29 | φ4.5 |
| WHKM3-160M | 50 | 20 | 38 | 10 | 7000 | 10000 | 157 | 92/122 | 87 | |||||||
| WHKM3-160H | 75 | 20 | 50 | 10 | 7000 | 10000 | ||||||||||
| WHKM3-250L | 250 |
100、125 140、160 180、200 225、250 |
1000 | 8 | 35 | - | 26 | - | 7000 | 10000 | 165 | 107 | 88 | 35 | 26 | φ4.5 |
| WHKM3-250M | 50 | 20 | 38 | 10 | 7000 | 10000 | 165 | 107/142 | 105 | |||||||
| WHKM3-250H | 75 | 20 | 50 | 10 | 7000 | 10000 | ||||||||||
| WHKM3-400L | 400 |
225、250、315、 350、400 |
1000 | 12 | 50 | - | 38 | - | 7000 | 10000 | 257 | 150/198 | 110 | 44 | 94 | φ7 |
| WHKM3-400M | 65 | 20 | 49 | 10 | 7000 | 10000 | 257 | 150/198 | 110 | |||||||
| WHKM3-400H | 85 | 20 | 65 | 10 | 7000 | 10000 | ||||||||||
| WHKM3-630L | 630 | 400、500、630 | 1000 | 12 | 65 | - | 42 | - | 7000 | 10000 | 270 | 82/240 | 110 | 58 | 200 | φ7 |
| WHKM3-630M | 75 | 20 | 50 | 15 | 7000 | 10000 | 270 | 182/240 | 110 | |||||||
| WHKM3-630H | 85 | 20 | 65 | 15 | 7000 | 10000 | ||||||||||
| WHKM3-800M | 800 | 630、700、800 | 1000 | 12 | 75 | 20 | 56 | 15 | 7000 | 10000 | 280 | 210/280 | 115.5 | 70 | 243 | φ7 |
| WHKM3-B00H | 85 | 20 | 65 | 15 | 7000 | 10000 | ||||||||||
本断路器执行下列标准：
IEC60947-2及GB 14048.2 低压断路器
IEC60947-4及GB14048.4 接触器和电动机起动器
IEC60947-5.1及GB14048.5机电 式控制电路电器

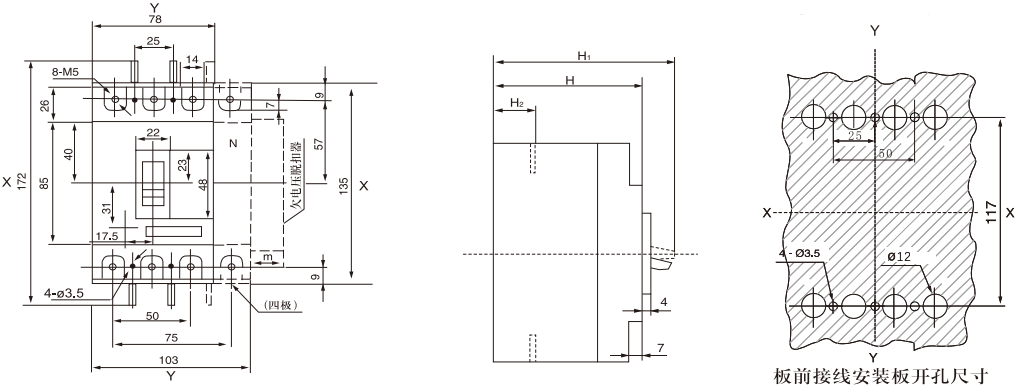

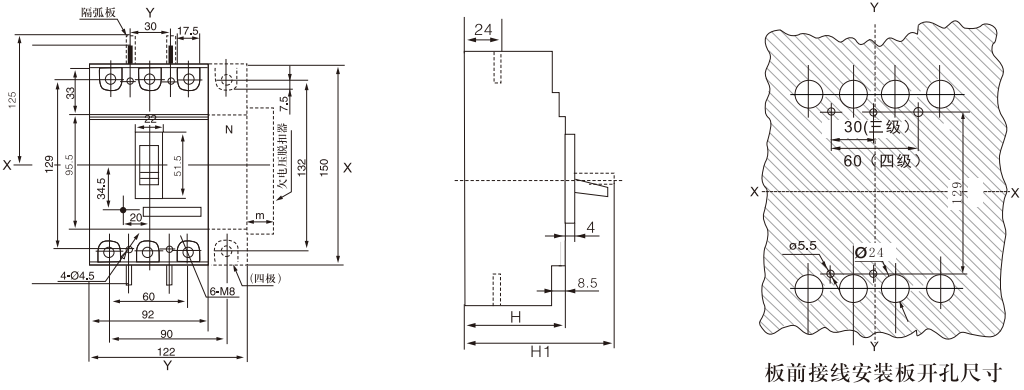

WHKM3-63(L、M)板前接线尺寸（三极、四极）X-X、Y-Y三极断路器中心
| 型号 | H | H1 | H2 |
|---|---|---|---|
| WHKM3-63L | 73.5 | 90.5 | 20.5 |
| WHKM3-63M | 81.5 | 98.5 | 28.5 |
| WHKM3-63四极 | 81.5 | 98.5 | 28.5 |

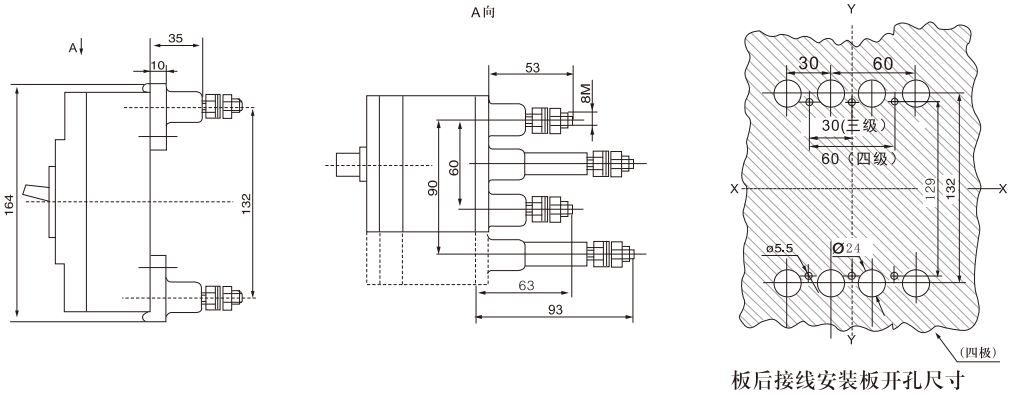

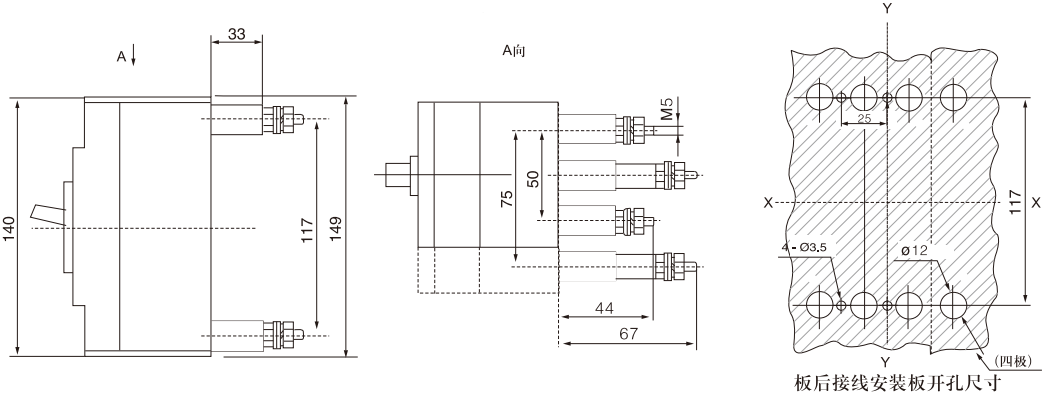

WHKM3-63(L、M)板后接线尺寸（三极、四极）X-X、Y-Y三极断路器中心

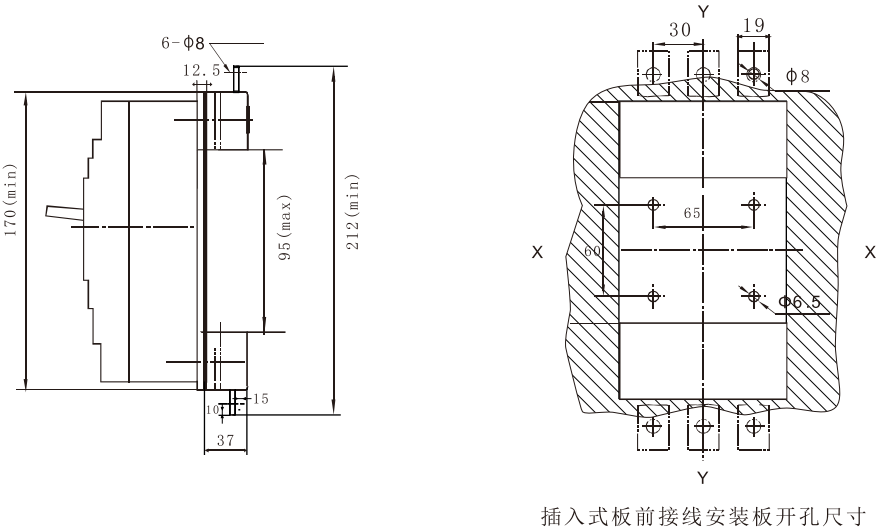

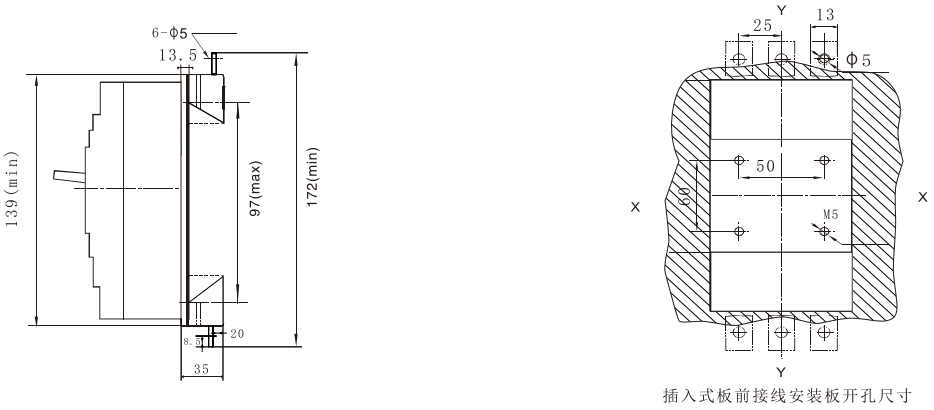

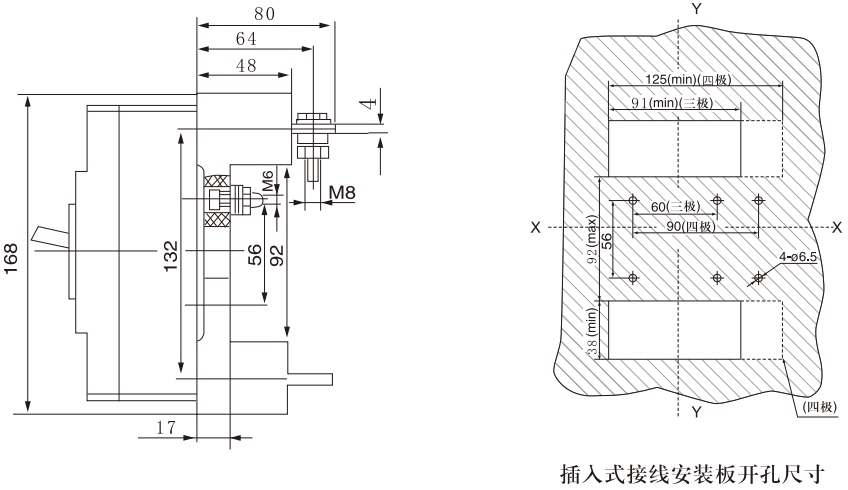

WHKM3-63(L、M)插入式板前接线尺寸（三极）X-X、Y-Y为三极断路器中心

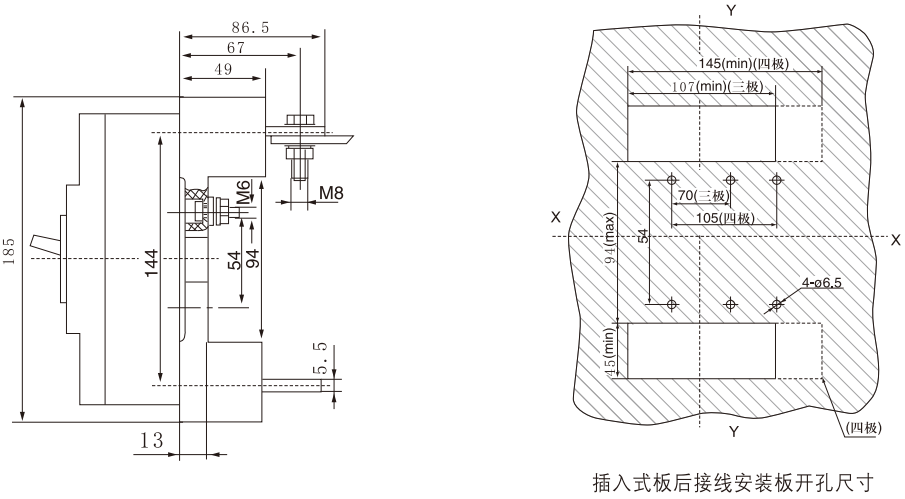

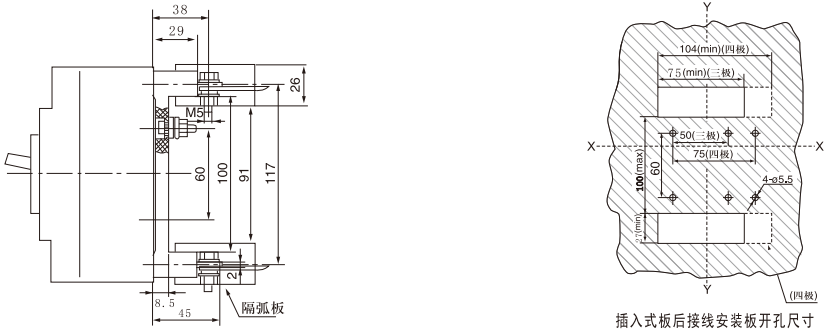

WHKM3-63(L、M)插入式板后接线尺寸（三极、四极）X-X、Y-Y三极断路器中心
WHKM3-100,WHKM3-160(L、M、H)板前接线尺寸（三极、四极）X-X、Y-Y三极断路器中心
| 型号 | H | H1 |
|---|---|---|
| WHKM3-100/160L | 69 | 86 |
| WHKM3-100/160M、WHKM3-100/160H | 87 | 104 |

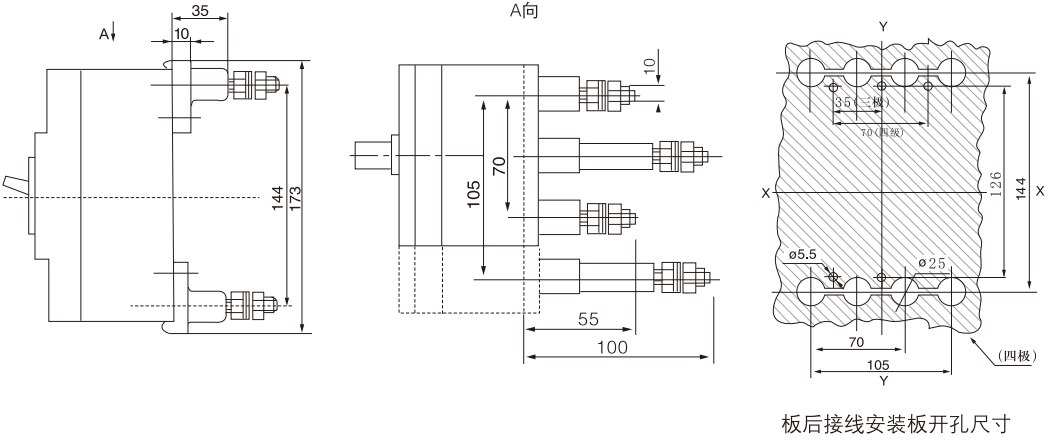

WHKM3-100,WHKM3-160(L、M、H)板后接线尺寸（三极、四极）X-X、Y-Y三极断路器中心
WHKM3-100,WHKM3-160(L、M、H)插入式板前接线尺寸（三极）X-X、Y-Y为三极断路器中心
WHKM3-100,WHKM3-160(L、M、H)插入式板后接线尺寸（三极、四极）X-X、Y-Y为三极断路器中心

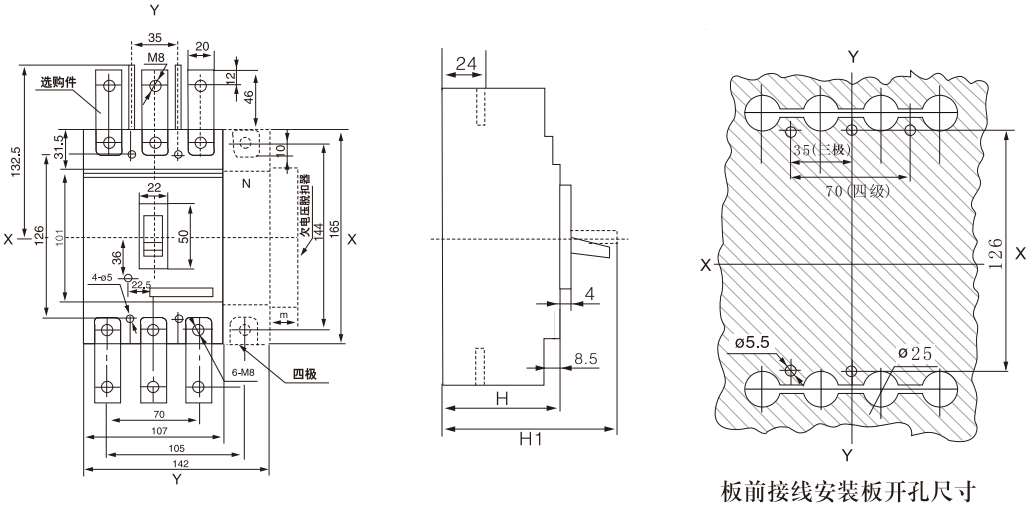

WHKM3-250(L、M、H)板前接线尺寸（三极、四极）X-X、Y-Y为三极断路器中心
| 型号 | H | H1 |
|---|---|---|
| WHKM3-250L | 88 | 110 |
| WHKM3-250M、WHKM3-250H | 105 | 127 |
WHKM3-250(L、M、H)板后接线尺寸（三极、四极）X-X、Y-Y为三极断路器中心

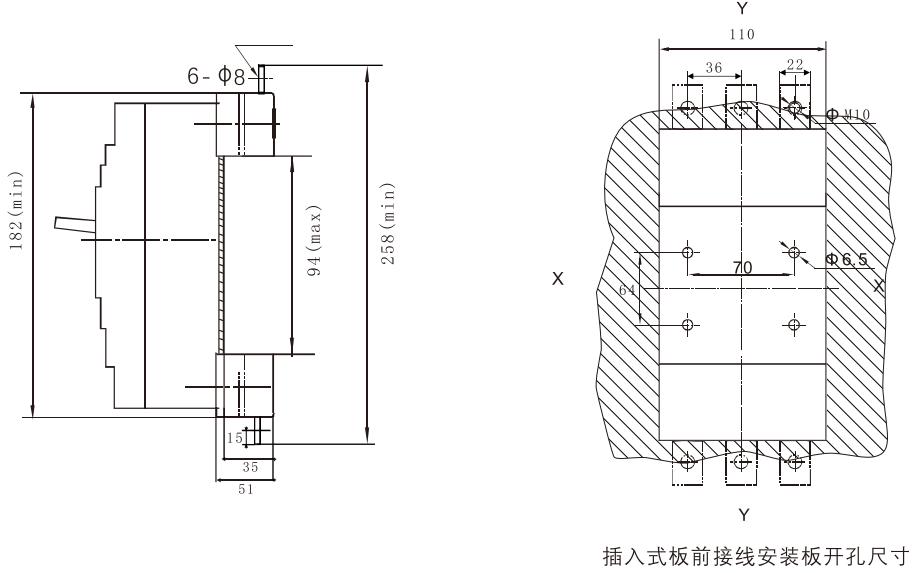

WHKM3-400(L、M、H)插入式板前接线尺寸（三极）X-X、Y-Y为三极断路器中心

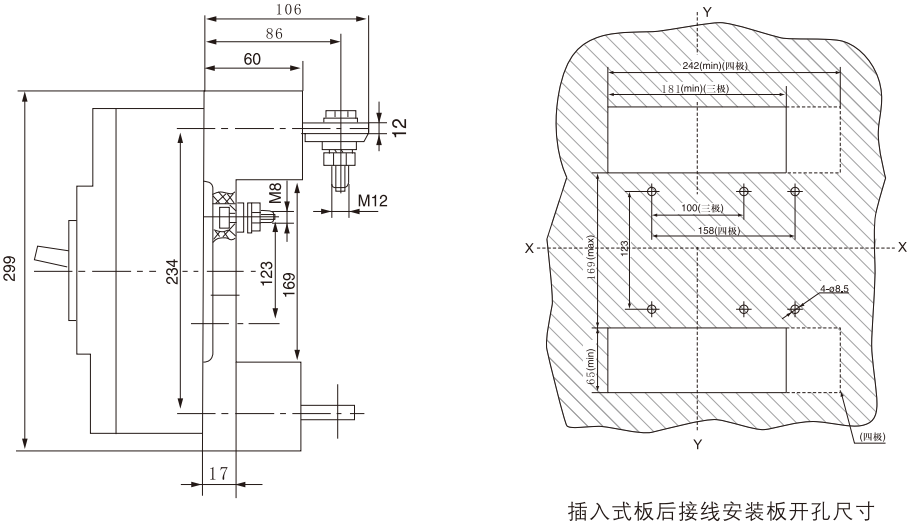

WHKM3-400(L、M、H)插入式板后接线尺寸（三极、四极）X-X、Y-Y为三极断路器中心

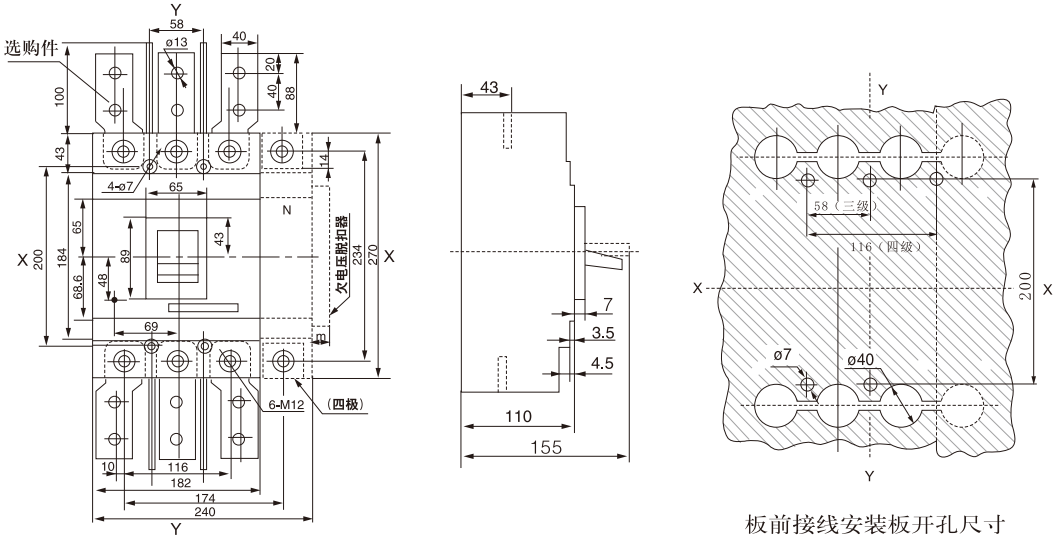

WHKM3-630(L、M、H)板前接线尺寸（三极、四极）X-X、Y-Y为三极断路器中心

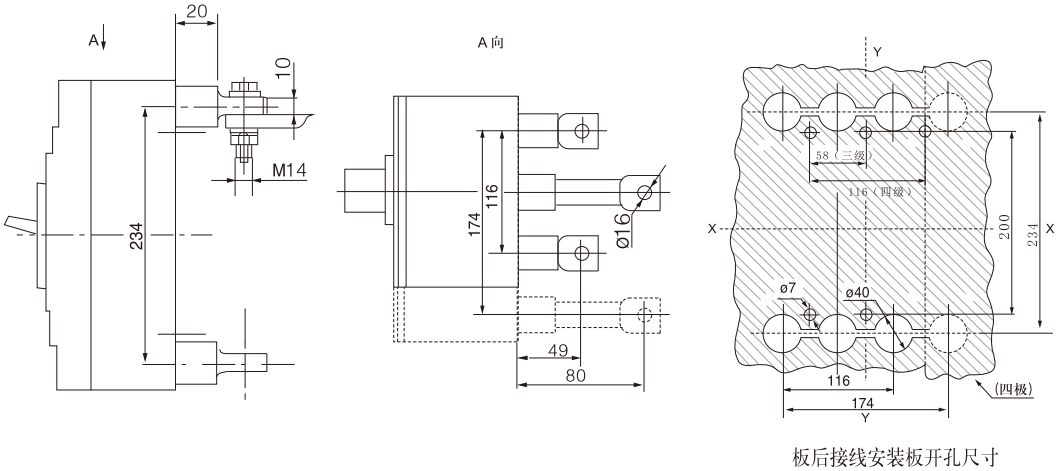

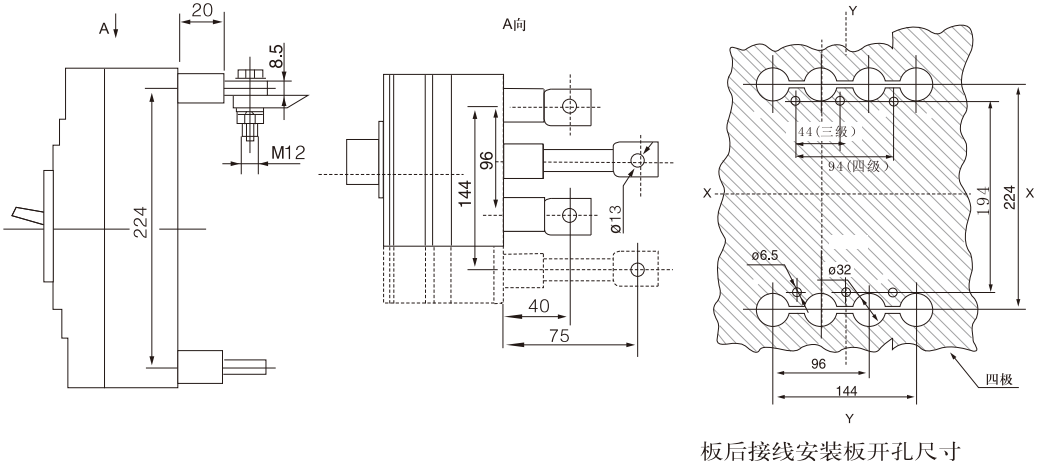

WHKM3-630(L、M、H)板后接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心
WHKM3-250(L、M、H)插入式板前接线尺寸（三极）X-X、Y-Y为三极断路器中心
WHKM3-250(L、M、H)插入式板后接线尺寸（三极、四极）X-X、Y-Y为三极断路器中心

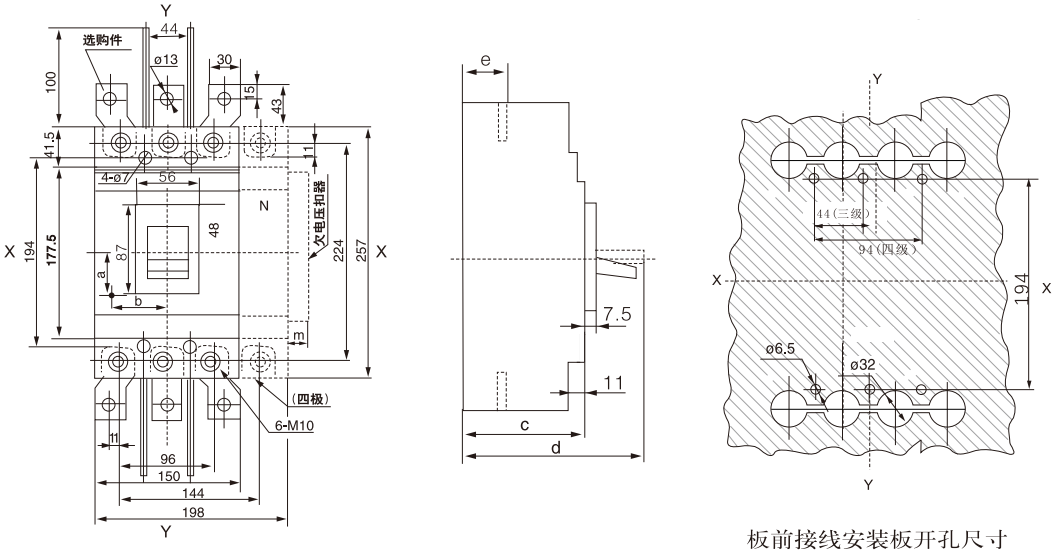

WHKM3-400(L、M、H)板前接线尺寸（三极、四极）X-X、Y-Y为三极断路器中心
| 型号 | a | b | c | d | e |
|---|---|---|---|---|---|
| WHKM3-400 | 43 | 57 | 110 | 150 | 39 |
WHKM3-400(L、M、H)板后接线尺寸（三极、四极）X-X、Y-Y为三极断路器中心

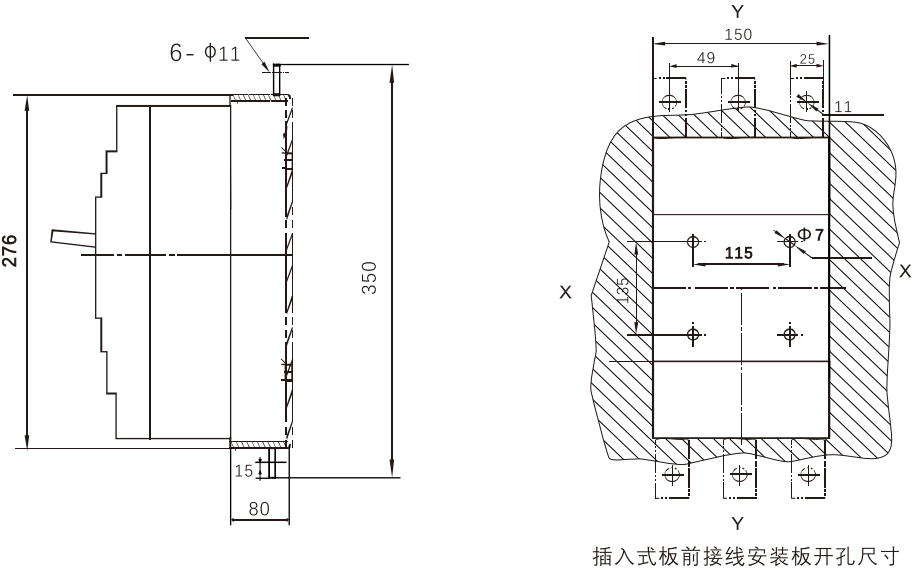

WHKM3-630L、M、H)插入式板前接线尺寸（三极）X-X、Y-Y为三极断路器中心

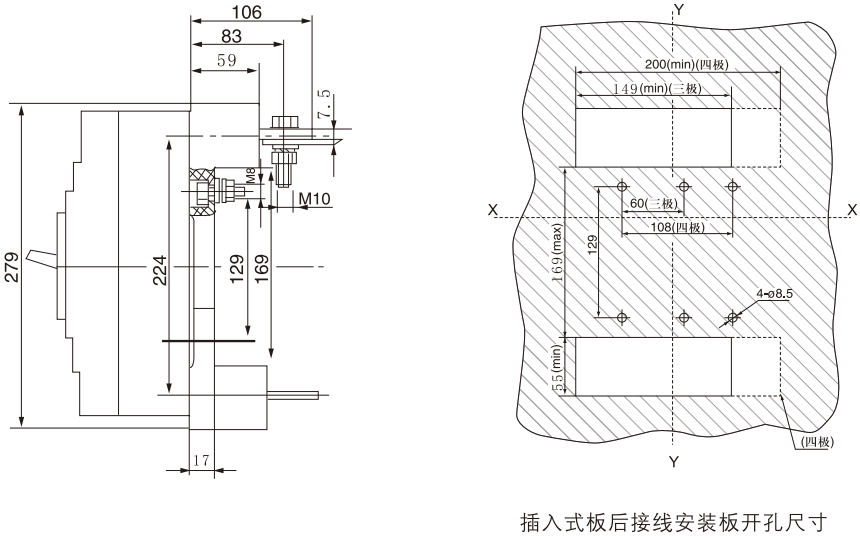

WHKM3-630(L、M、H)插入式板后接线尺寸（三极、四极）X-X、Y-Y为三极断路器中心

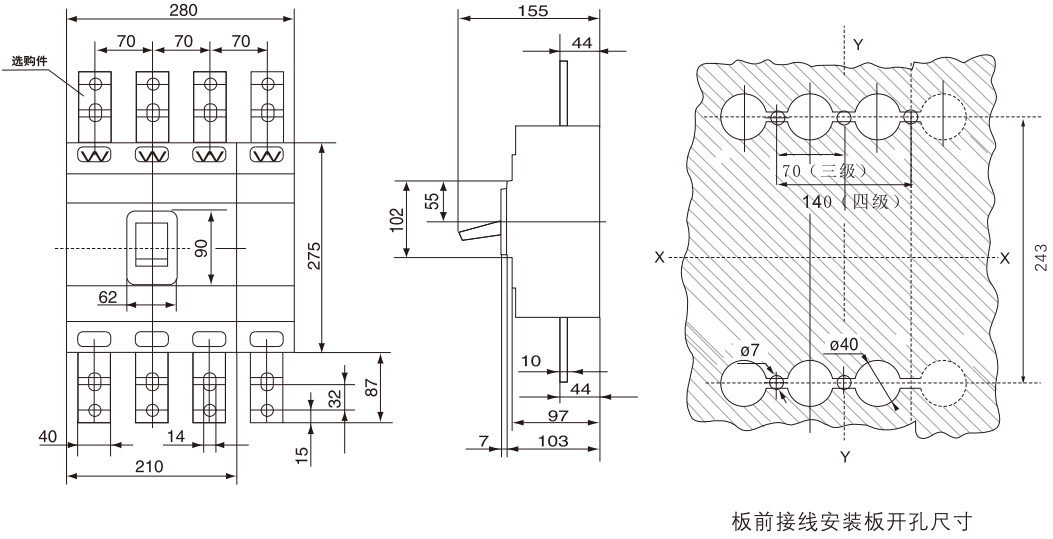

WHKM3-800(M、H)板前接线尺寸（三极、四极）X-X、Y-Y为三极断路器中心

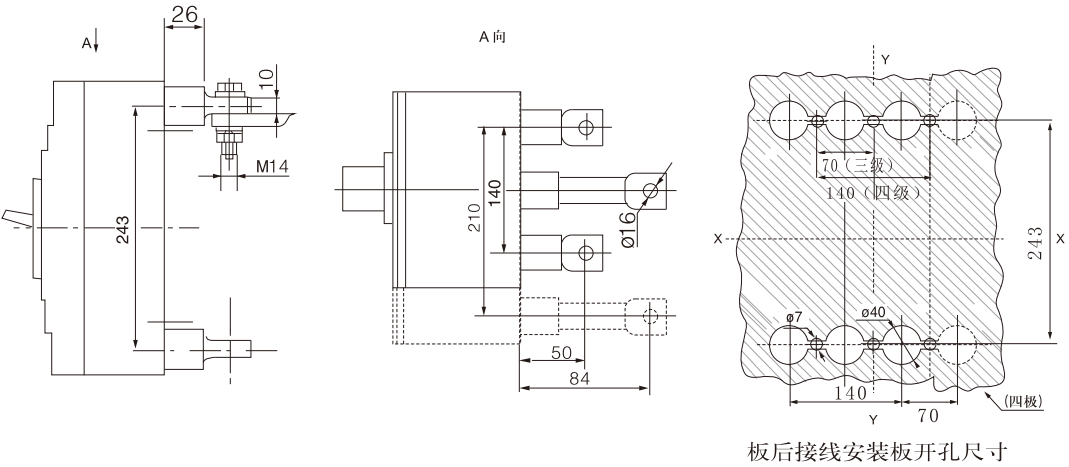

WHKM3-800(M、H)板后接线尺寸（三极、四极）X-X、Y-Y为三极断路器中心

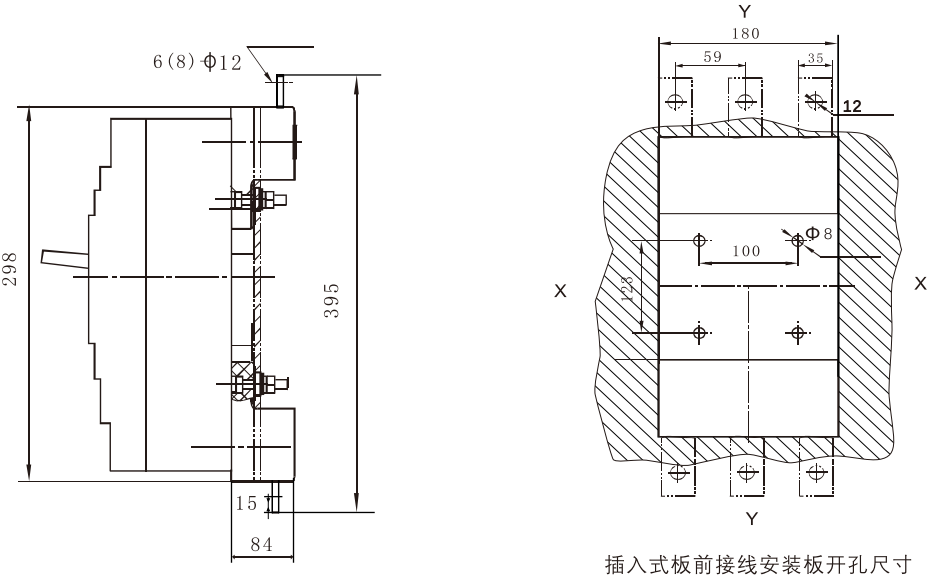

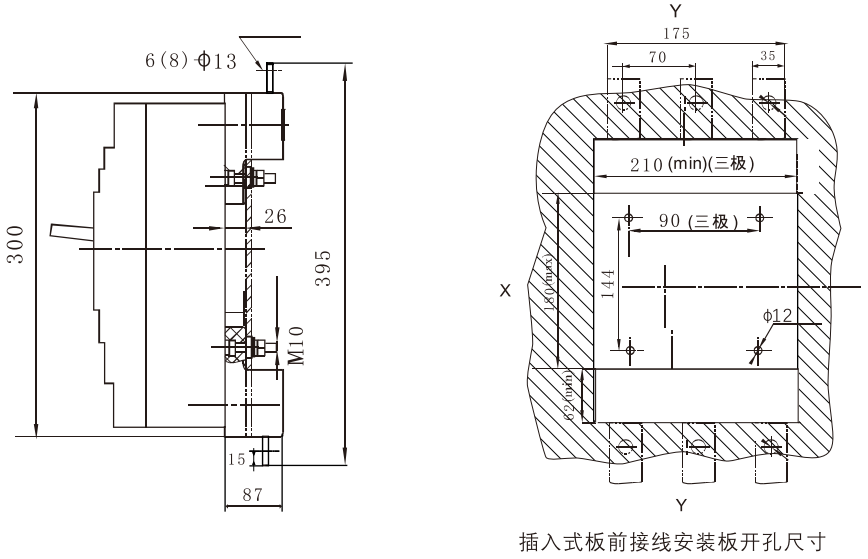

WHKM3-800(M、H)插入式板前线尺寸（三极）X-X、Y-Y为三极断路器中心

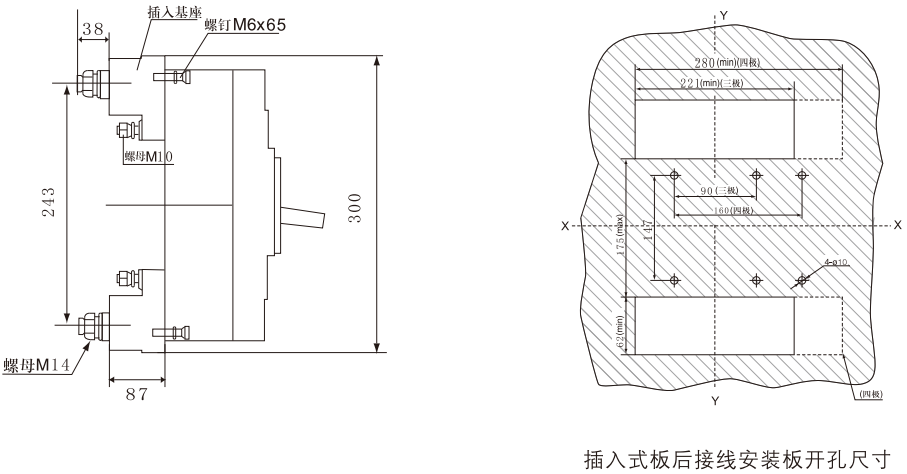

WHKM3-800(M、H)插入式板后接线尺寸（三极、四极）
内外部附件
断路器的内部附件（根据用户需要断路器附件可直接引出接线，或加装引出接线端子排）。
1. 欠电压脱扣器：50Hz AC230V、AC400V可选
欠电压脱扣器功率（表九）
| 配用断路器 | 欠电压脱扣器功率(VA) | |
|---|---|---|
| AC230V | AC400V | |
| WHKM3-63 | 3.5 | 3.3 |
| WHKM3-100 | 2.6 | 3.3 |
| WHKM3-160 | 2.6 | 3.3 |
| WHKM3-250 | 3.8 | 3.3 |
| WHKM3-400 | 3.7 | 2.7 |
| WHKM3-630 | 2.3 | 2.7 |
| WHKM3-800 | 2.5 | 2.8 |
在额定工作电压的35%~70%时，欠电压脱扣器应可靠使断路器脱扣。
在额定工作电压的85%-110%时，欠电压脱扣器应保证断路器能合闸；
在额定工作电压低于35%时，欠电压脱扣器应防止断路器合闸。
敬告：欠电压脱扣器必须先通电，断路器才能再扣及合闻。否则将损坏断路器！
※（欠电压脱扣器厚度：20mm)
2. 分励脱扣器
接线图（虚框内为开关内部附件）
K：分励脱扣器内部与线圈串联的微动开关为常闭触头，当断路器分闸后，该触头自行断开，合闸时闭合。
电压规格：AC50Hz,230V或400V；DC220V或24V(注：DC24V为不推荐规格)
在额定控制电源电压的70~110%之间时，分励脱扣器应可靠使断路器脱扣。
※（分励脱扣器长线型线长：50mm)
(分励脱扣器端子型厚度：20mm)
3.报警触头
| 断路器处于“分”“合”时的位置 |
|
| 断路器处于“自由脱扣”（报警）时的位置 |
|
※（报警触头长线型线长：50mm) (报警触头端子型厚度：20mm）
4.辅助触头
| 断路器处于“分”时的位置 |
|
壳架等级电流400A及以上断路器（一组为四对触头） |
|
壳架等级电流250A及以下断路器（一组为二对触头） | |
| 断路器处于“合"时的位置 |
|
壳架等级电流400A及以上断路器（一组为四对触头） |
|
壳架等级电流250A及以下断路器（一组为二对触头） |
※（辅助触头长线型线长：50mm) 辅助触头端子型厚度：20mm)
4.1辅助触头、报警触头额定电流（表十）
| 壳架等级额定电流lnm(A) | 约定发热电流ln(A) | 额定工作电流le(A) | ||
|---|---|---|---|---|
| AC400V | DC220V | |||
| 辅助触头 | ≤250 | 3 | 0.3 | 0.15 |
| ≥400 | 3 | 0.4 | 0.2 | |
| 报警触头 | ≤800 | 3 | 0.3 | 0.15 |
4.2 辅助触头的通电操作性能及相应的试验条件（表十一）
| 使用类别 | 接通on | 分断off |
通电操作 循环次数 |
每分钟操 作循环次数 |
通电时间 | ||||
|---|---|---|---|---|---|---|---|---|---|
| I/le | U/Ue | cosφ或T0.95 | I/le | U/Ue | cosφ或T0.95 | ||||
| AC-15 | 10 | 1 | 0.3 | 1 | 1 | 0.3 | 6050 | 6 | ≥0.05s |
| DC-13 | 1 | 1 | 6Pe | 1 | 1 | 6Pe | ≥To.95 | ||
4.3 辅助触头的非正常条件下接通与分断能力（表十二）
| 使用类别 | 接通on | 分断off |
通电操作 循环次数 |
每分钟操作 循环次数 |
通电时间 | ||||
|---|---|---|---|---|---|---|---|---|---|
| I/le | U/Ue | COsφ或T0.95 | I/le | U/Ue | cosφ或To.95 | ||||
| AC-15 | 10 | 1.1 | 0.3 | 10 | 1.1 | 0.3 | 10 | 2 | ≥0.058 |
| DC-13 | 1.1 | 1.1 | 6Pe | 1.1 | 1.1 | 6Pe | ≥T0.95 | ||
注：上述二表
1. 6Pe=T0.95是经验公式，其中Pe以“瓦”为单位，T0.95以毫秒为单位。
2. 当断路器的操作性能总次数小于6050次时，则辅助触头的通电操作性能次数可与断路器操作性能总次数相等。
3. 操作频率和通电时间允许与断路器主电路的一致。
2.断路器的外部附件

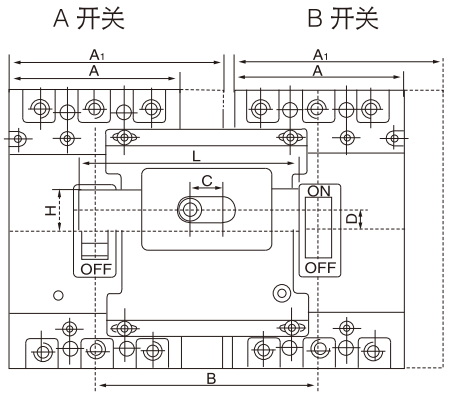

2.1两台断路器的机械联锁机构
表十三
| 产品名称 | A | A1 | B | C | D | L | H | 备注 |
|---|---|---|---|---|---|---|---|---|
| WHKM3-63 | 78 | 102 | 18 | 13 | 95 | 22 | 用于WHKM3-63L、M、 | |
| WHKM3-100/160 | 92 | 120 | 18 | 11.5 | 118 | 22 | 用于WHKM3-100/160L、M、H | |
| WHKM3-250 | 107 | 135 | 18 | 9 | 130 | 22 | 用于WHKM3-250L、M、H | |
| WHKM3-400 | 150 | 190 | 42 | 16 | 175 | 22 | 用于WHKM3-400L、M、H | |
| WHKM3-630 | 182 | 220 | 42 | 12 | 198 | 22 | 用于WHKM3-630L、M、H | |
| WHKM3-800 | 210 | 240 | 42 | 29.5 | 230 | 20 | 用于WHKM3-800 M、H | |
| WHKM3-63/4P | 103 | 132 | 18 | 13 | 125 | 22 | 用于WHKM3-63四极 | |
| WHKM3-100/160/4P | 122 | 152 | 18 | 11.5 | 150 | 22 | 用于WHKM3-100/160四极 | |
| WHKM3-250/4P | 142 | 173 | 18 | 9 | 168 | 22 | 用于WHKM3-250四极 | |
| WHKM3-400/4P | 198 | 240 | 42 | 16 | 225 | 22 | 用于WHKM3-400四极 | |
| WHKM3-630/4P | 240 | 280 | 42 | 12 | 258 | 22 | 用于WHKM3-630四极 | |
| WHKM3-800/4P | 280 | 310 | 46 | 22 | 300 | 20 | 用于WHKM3-800四极 |
2.2电动操作机构

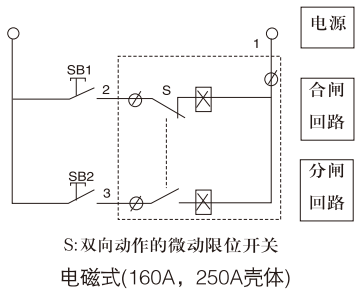

电磁铁操作分、合闸原理图(虚框内为开关外部附件)
电动机操作分、合闸线路图（虚框内为开关外部附件）
符号说明：
SB1、SB2操作按钮(用户自备)
x接线端子
S3微动开关
M专用串激电动机
r刹车电磁铁
规格：交流AC50Hz230V或400V
2.2.1电动机操作机构的起动电流，功率及寿命（表十四）
| 配用断路器 | 起动电 | 流 ( A ) | 起动功率(VA) | 寿命(次) | ||||
|---|---|---|---|---|---|---|---|---|
| 电磁铁式 | 电动机式 | 电磁铁式 | 电动机式 | 电磁铁式 | 电动机式 | |||
| CD | CD2 | CD | CD2 | |||||
| WHKM3-63L、M | ≤5 | ≤0.5 | 110 | 14 | 10000 | 10000 | ||
| WHKM3-100/160L、M、H | ≤7 | ≤0.5 | 154 | 14 | 10000 | 10000 | ||
| WHKM3-250L、M、H | ≤8.5 | ≤0.5 | 187 | 14 | 8000 | 8000 | ||
| WHKM3-400L、M、H | 一 | ≤5.7 | ≤2 | 一 | 120 | 一 | 5000 | |
| WHKM3-630L、M、H | 一 | ≤5.7 | ≤2 | 一 | 120 | 一 | 5000 | |
| WHKM3-800M、H | 一 | ≤7.5 | ≤2 | 一 | 120 | 一 | 3000 | |

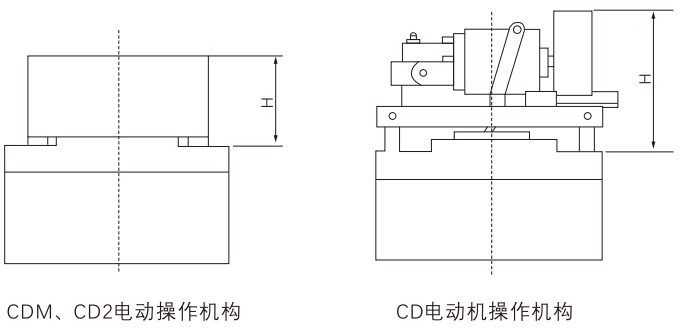

2.2.2 电动操作机构高度
2.2.3 断路器安装电动操作机构后的总高度（表十五）
| 操作机构所配断路器型号 |
WHKM3-63 L、M |
WHKM3-100/160 L、M、H |
WHKM3-250 L、M、H |
WHKM3-400 L、M、H |
WHKM3-630 L、M、H |
WHKM3-800 M、H |
|
|---|---|---|---|---|---|---|---|
| 高度H(mm) | 电磁铁式 | 91 | 91 | 101 | |||
| 电动机式 | 88.5 | 89.5 | 93 | 141 | 141 | 135 | |
※注：断路器脱扣跳闸后，电动操作机构必须先使断路器再扣，然后才能合闸。
2.3 转动手柄操作机构
2.3.1 特点：
该操作机构采用独特的设计和传动结构，通过旋转手柄实现塑壳断路器的分断、闭合和再扣。操作灵活、平稳、操作力小、安装方便、不必调整，机构的整体性能和质量均优于其它同类产品，同时，该机构配套提供旋转式手柄。为满足不同用户使用要求，本公司可提供CS1系列、CS2系列及CZ系列操作机构供用户选用（三极产品及四极产品通用）。
2.3.2 用途：
本机构专用于WHKM3系列塑壳断路器，通过旋转手柄实釉屉柜、配电柜、动力箱等在面板上操作的要求，并保证断路器处于闭合时柜体门板不能开启（即与门联锁）。
