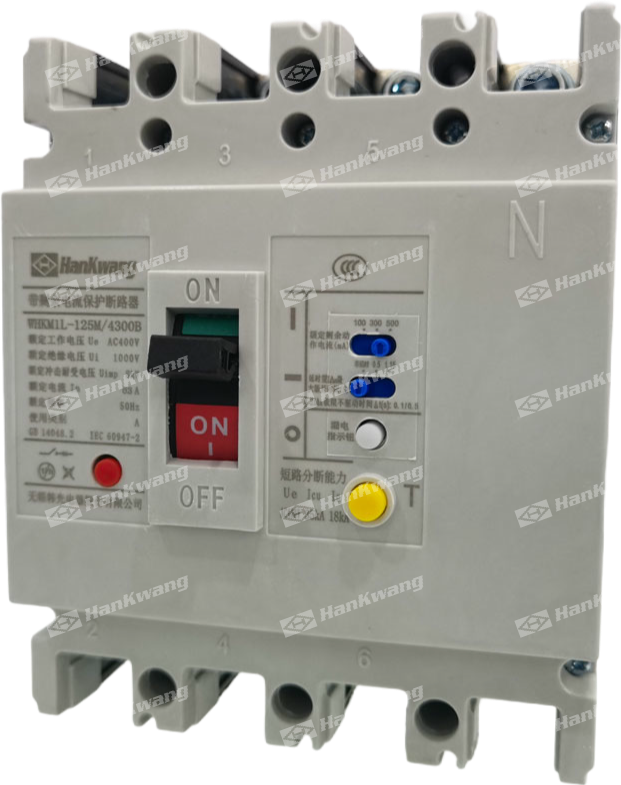

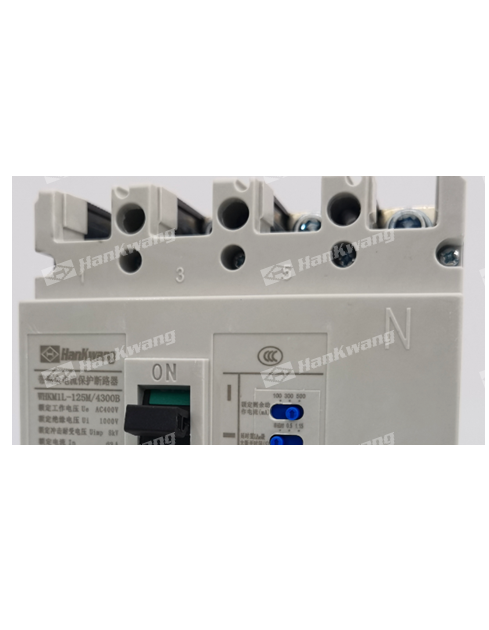

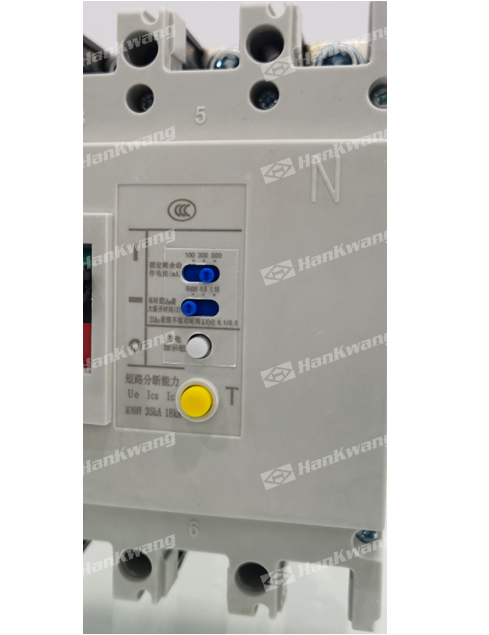

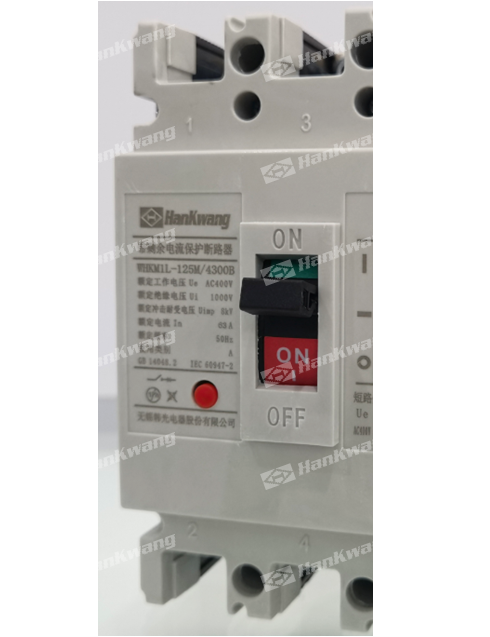

WHKM1L带剩余电流保护
WHKM1L系列带剩余电流保护塑料外壳式断路器(以下简称断路器)，是本公司采用国际先进设计、制造技术研制、开发的新型新路器之一。其额定绝缘电压为1000V，适用于交流50Hz，额定工作电压400V及以下，额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用。
产品详情
型号及含意
技术参数
外观及安装尺寸
其他
WHKM1L系列带剩余电流保护塑料外壳式断路器(以下简称断路器)，是本公司采用国际先进设计、制造技术研制、开发的新型新路器之一。其额定绝缘电压为1000V，适用于交流50Hz，额定工作电压400V及以下，额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用。
断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。
断路器按照其额定极限短路分断能力(Icu)的高低，分为M型(较高分断型)、H型(高分断型)二类。该断路器具有体积小、分断高、飞弧短、抗振动等特点。本断路器可垂直安装(即竖装)，亦可水平安装(即橫装)
本断路器不可倒进线，即只允许1、3、5接电源线，2、4、6接负载线。
断路器适用于隔离。
| WHK | M | 1 | L | — | ☐ | ☐ | ☐ | / | ☐ | ☐ | ☐ | ☐ | ☐ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
企业 代号 |
塑料 外壳 式断 路器 |
设计 序号 |
带剩 余电 流保护 |
壳架等 级额定 电流 |
额定极限 短路分断 能力级别 |
操作 方式 (4 |
极数 |
脱扣方 式及附 件代号 |
用途 代号 （3 |
四极产 品代号 （2 |
漏电报 警单元 模块（1 |
注：1)不带漏电报警单元模块无代号；带漏电报警单元模块并在工作方式一时用Ⅰ表示，在工作方式二时用Ⅱ表示。
2)三极产品无代号，四极时分A、B、C、D。
3)配电用断路器无代号，保护电动机用新断路器以2表示。
4)手柄直接操作无代号：电动操作用P表示；转动手柄操作用Z表示。
◆技术性能指标 表三
※注：1.极限分断与飞弧距离包含横装与竖装；
2.本系列三极断路器接三相负载时，负载不能带中性线，否则该断路器会产生误动作；
3.本系列三极断路器接单相负载时，相线接左极，中性线接右极，不要接中心极。
剩余电流保护动作时间 表四
| 型号 | WHKM1L-125 | WHKM1L-250 | WHKM1L-400 | WHKM1L-630 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 壳架电流Inm(A) | 125 | 250 | 400 | 630 | |||||||||
| 额定电流In(A) |
16.20.25.32, 40.50.63、80、100.125 |
100、125、140、160、 180、200、225、250 |
225、250、315 350、400 |
400、500、630 | |||||||||
| 极数 | 3/4 | ||||||||||||
| 额定绝缘电压Ui(V) | AC1000 | ||||||||||||
| 额定工作电压Ue(V) | AC400 | ||||||||||||
| 额定冲击耐受电压Uimp(V) | 8000 | 12000 | |||||||||||
| 飞弧距离(mm) | >50 | ×100 | |||||||||||
| 分断能力级别 | M | H | M | H | M | H | M | H | |||||
| 极限短路分断能力lcu(kA) | AC400V | 35 | 75 | 35 | 75 | 65 | 85 | 65 | 85 | ||||
| 运行短路分断能力lcs(kA) | AC400V | 18 | 50 | 18 | 50 | 42 | 65 | 42 | 65 | ||||
| 额定剩余动作电流I△n(mA) | 非延时型 | 100/300/500 | 300V500/1000 | ||||||||||
| 延时型 | 100/300/500 | 300V500/1000 | |||||||||||
| 额定剩余不动作电流I△no(mA) |
|
||||||||||||
| 额定剩余短路接通(分断)能力I△m(kA) |
|
||||||||||||
| 操作性能(次) | 通电 | 7000 | 7000 | 7000 | 7000 | ||||||||
| 不通电 | 10000 | 10000 | 10000 | 10000 | |||||||||
| 外形尺寸(mm) |
|
W | 92 | 122 | 107 | 142 | 150 | 198 | 210 | 280 | |||
| L | 150 | 150 | 165 | 165 | 257 | 257 | 280 | 280 | |||||
| H | 92 | 92 | 90 | 90 | 106.5 | 106.5 | 115.5 | 115.5 | |||||
| 分励脱扣器 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 欠电压脱扣器 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 漏电报警单元模块 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 辅助触头 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 报警触头 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 电动操作机构 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 转动手柄操作机构 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
2.本系列三极断路器接三相负载时，负载不能带中性线，否则该断路器会产生误动作；
3.本系列三极断路器接单相负载时，相线接左极，中性线接右极，不要接中心极。
剩余电流保护动作时间 表四
| 剩余电流 | I△n | 2I△n | 5I△n | 10I△n | |
|---|---|---|---|---|---|
| 非延时型 | 最大断开时间(s) | 0.2 | 0.1 | 0.04 | 0.04 |
| 延时型 | 最大断开时间(s) | 0.5/1.15 | 0.35/1 | 0.25/0.9 | 0.25/0.9 |
| 2I△n时极限不驱动时间△t(s) | - | 0.1/0.5 | - | - | |
本断路器产品执行下列标准:
IEC60947-2及GB14048.2 低压断路器及附录B带剩余电流保护的断路器
IEC60947-4及GB14048.4 接触器和电动机起动器
IEC60947-5.1及G814048.5 机电式控制电路电器

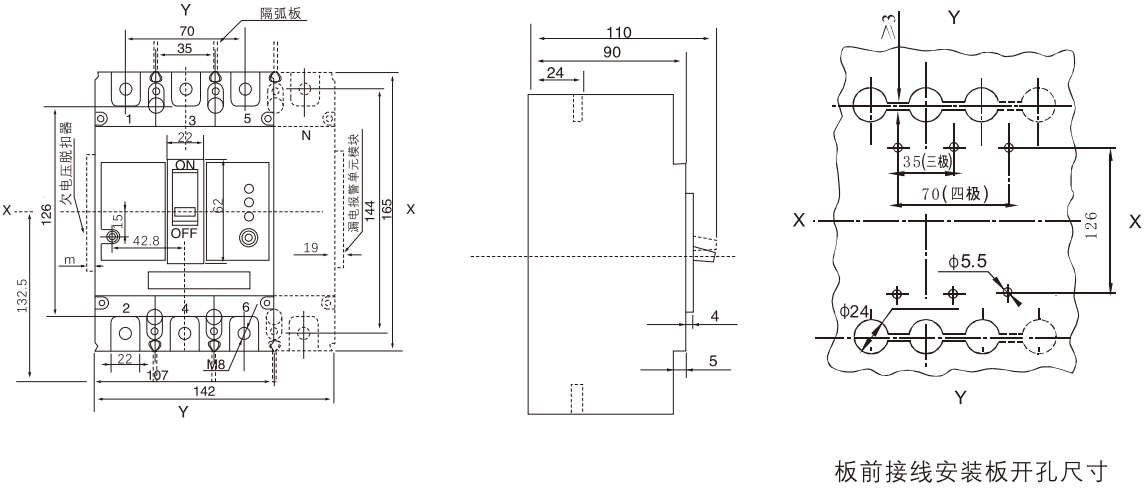

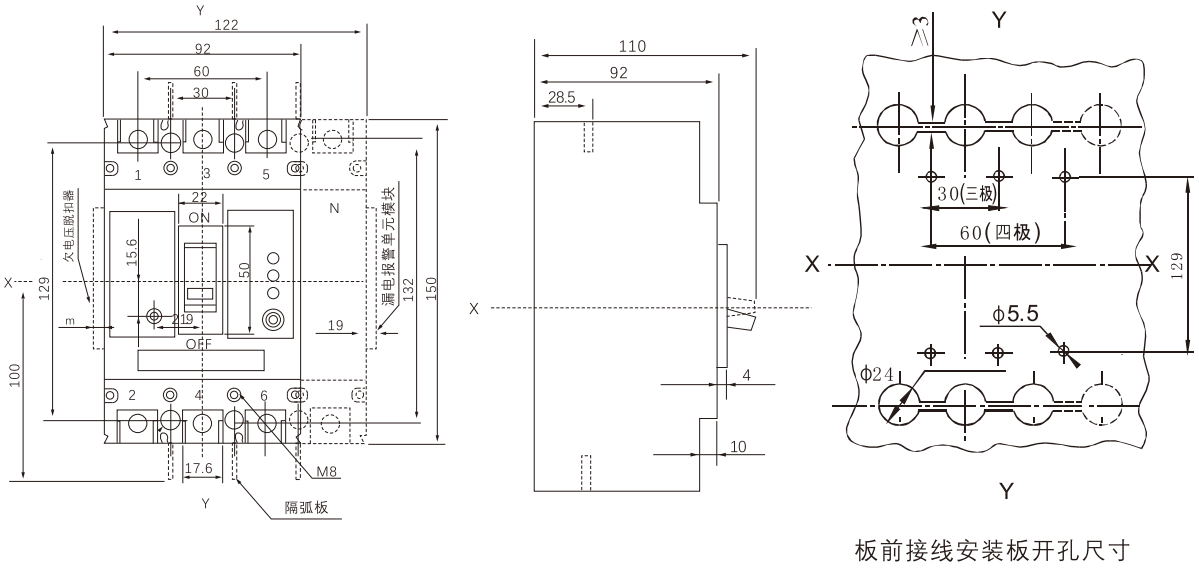

WHKM1L-125板前接线（三极、四极）X-X、Y-Y为三极断路器中心

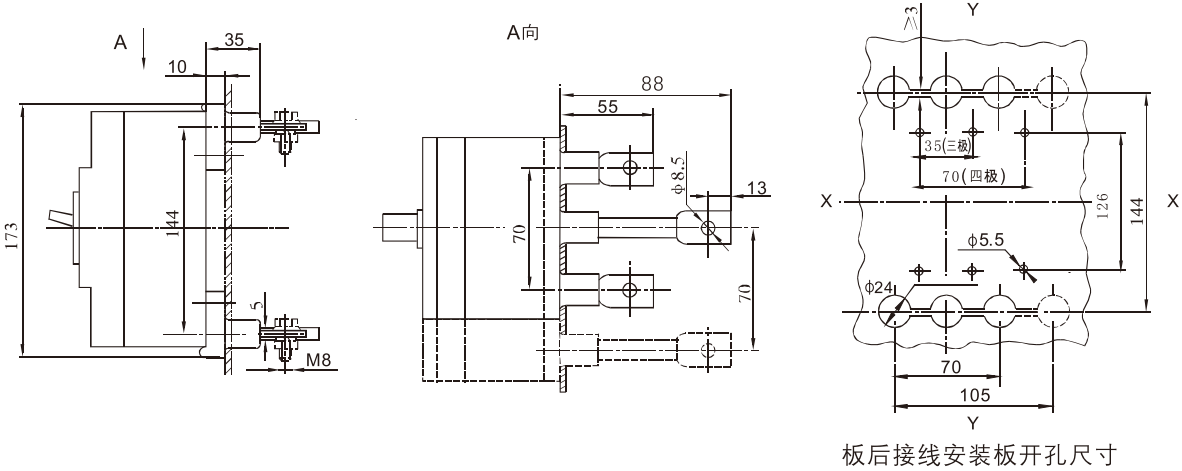

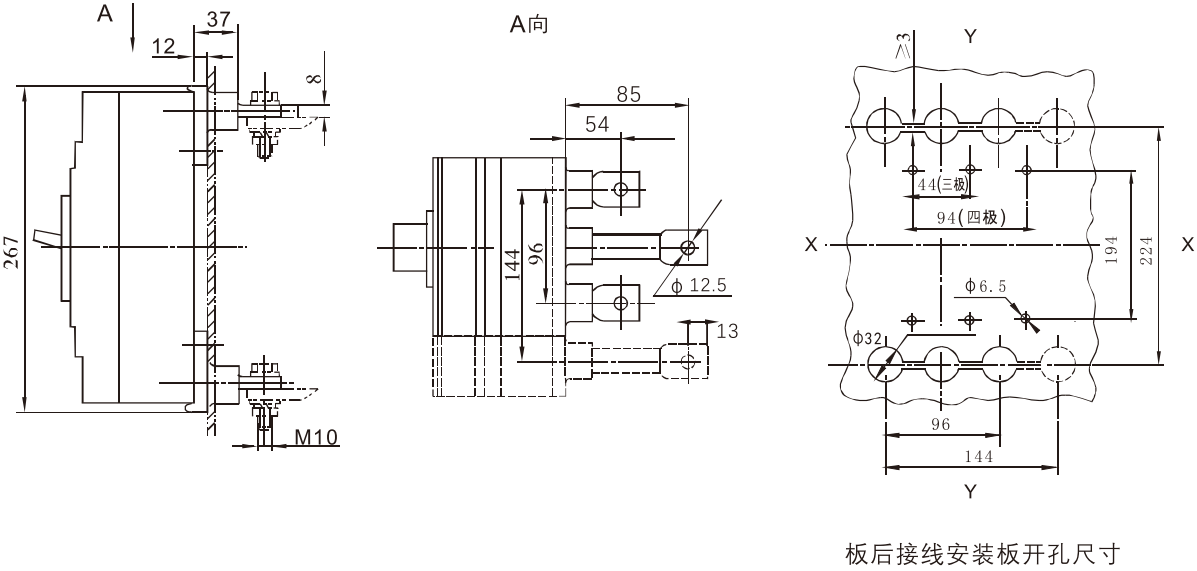

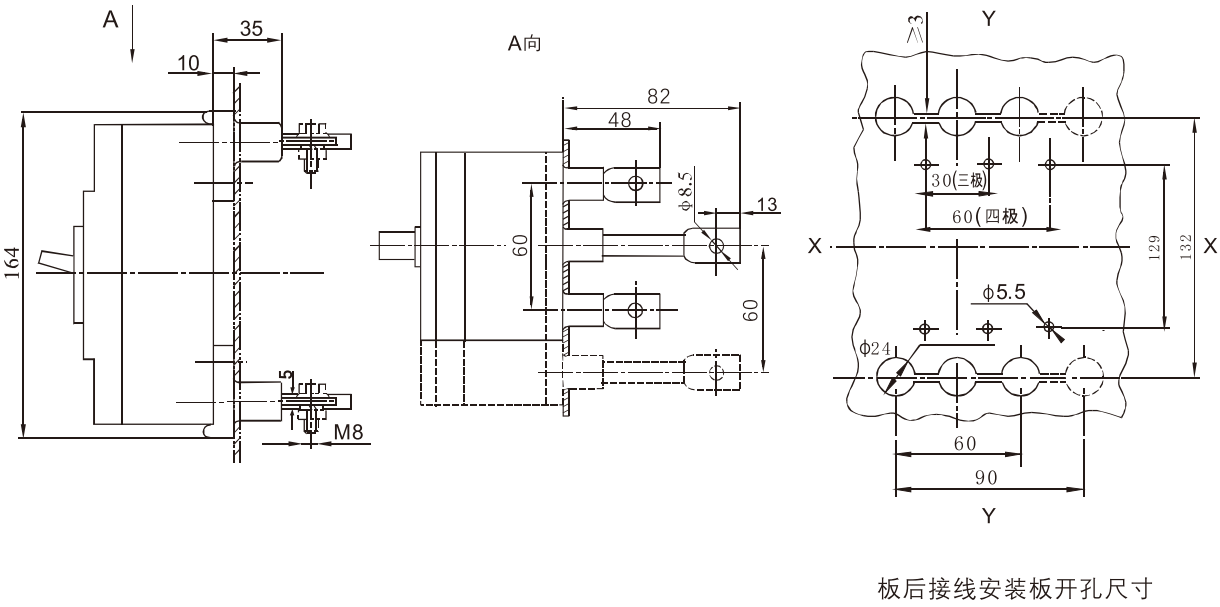

WHKM1L-125板后接线（三极、四极）X-X、Y-Y为三极断路器中心

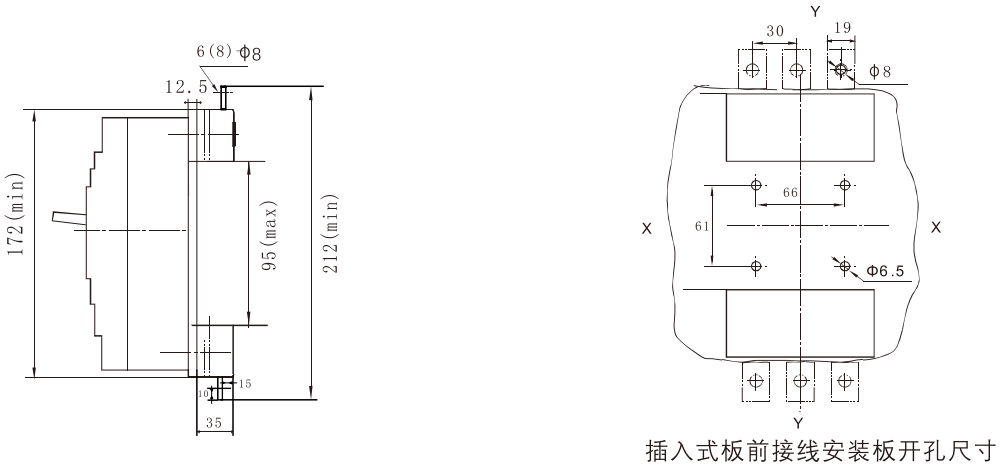

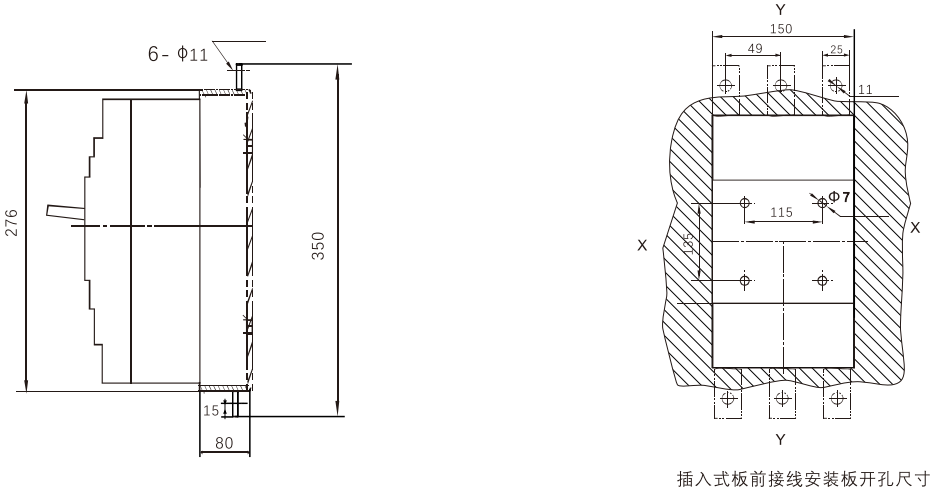

WHKM1L-125插入式板前接线X-X、Y-Y为三极断路器中心

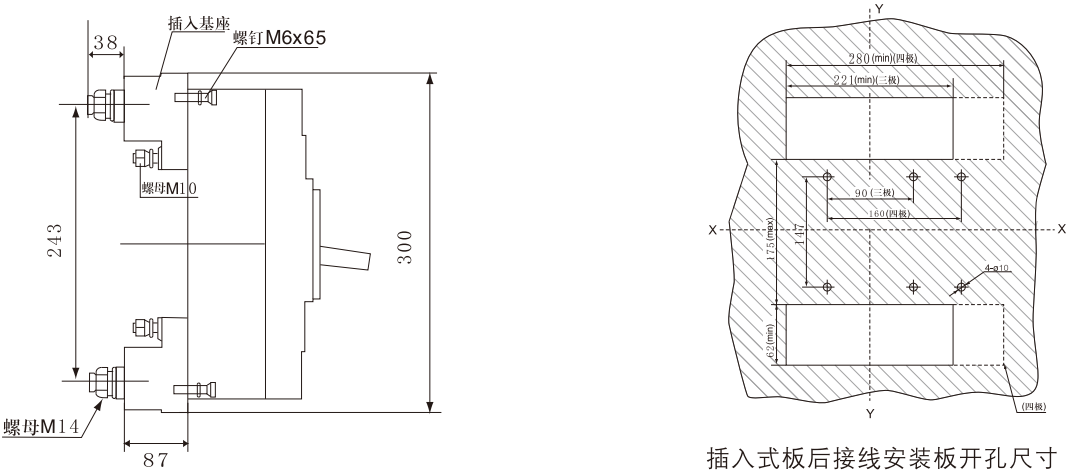

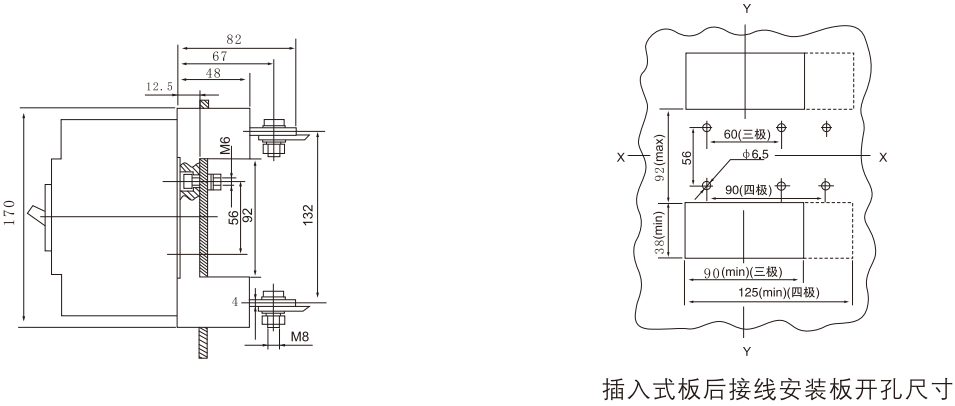

WHKM1L-125插入式板后接线（三极、四极）X-X、Y-Y为三极断路器中心
WHKM1L-250板前接线（三极、四极）X-X、Y-Y为三极断路器中心

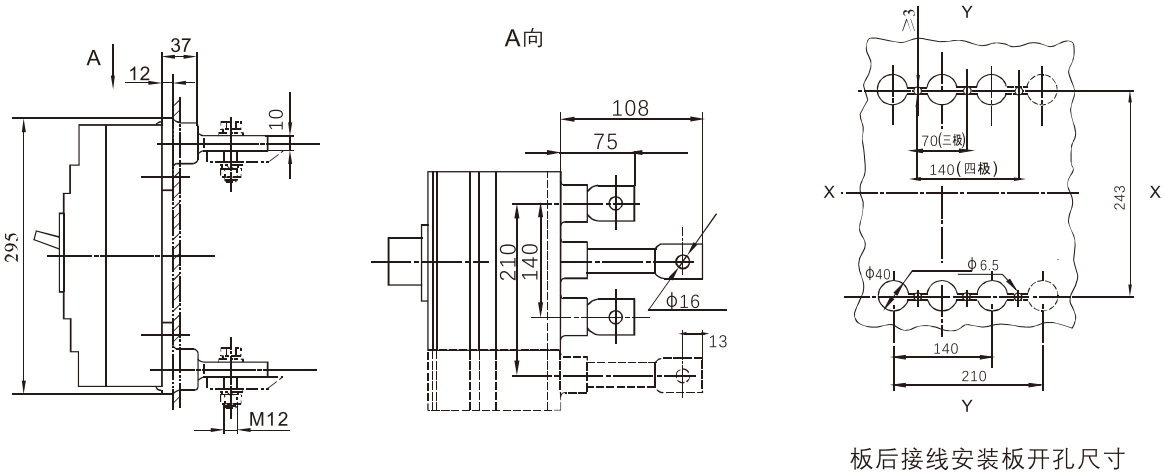

WHKM1L-250板后接线（三极、四极）X-X、Y-Y为三极断路器中心

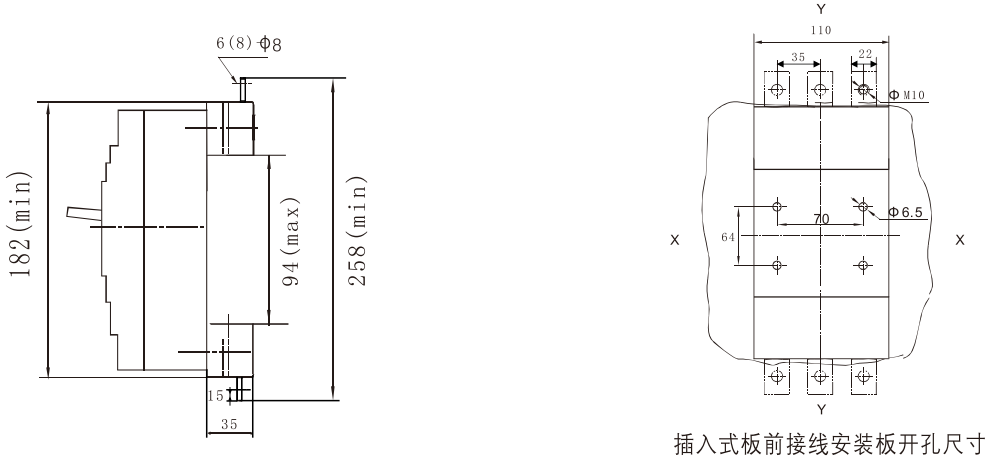

WHKM1L-250插入式板前接线X-X、Y-Y为三极断路器中心

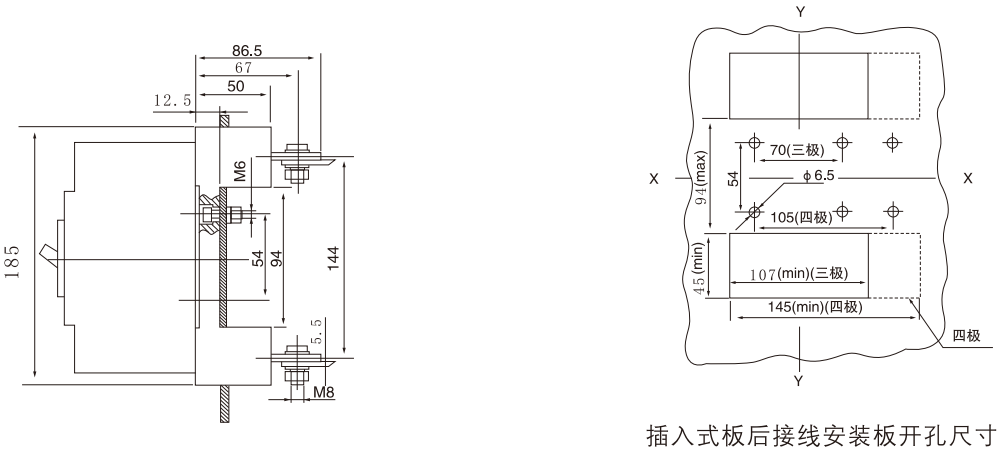

WHKM1L-250插入式板后接线（三极、四极）X-X、Y-Y为三极断路器中心

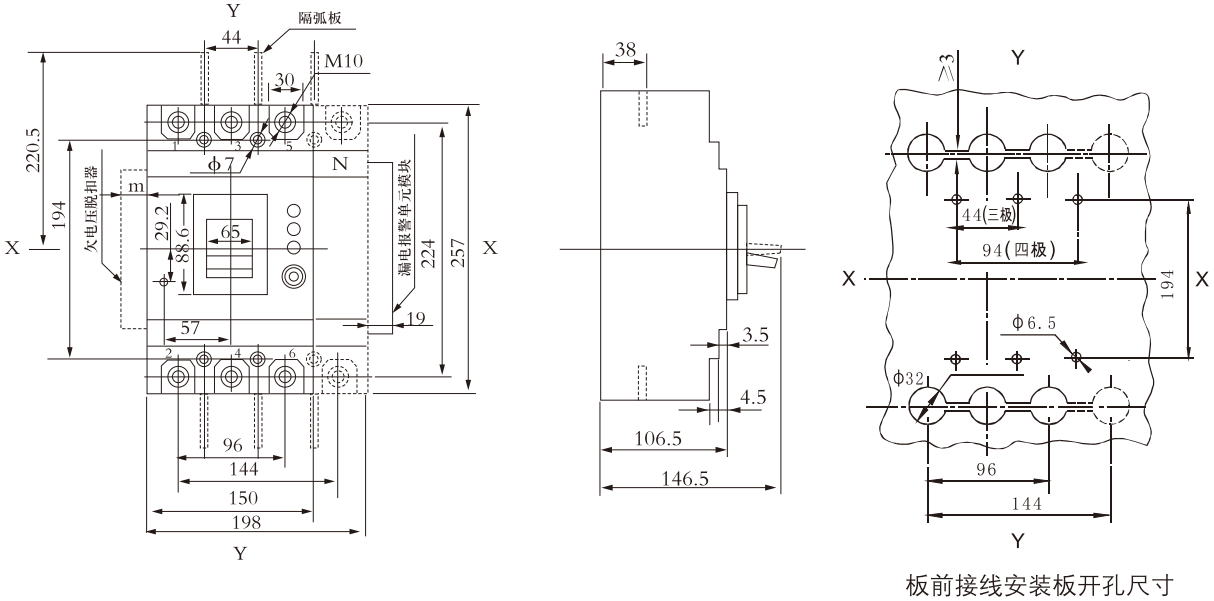

WHKM1L-400板前接线（三极、四极）X-X、Y-Y为三极断路器中心
WHKM1L-400板后接线（三极、四极）X-X、Y-Y为三极断路器中心
WHKM1L-400插入式板前接线X-X、Y-Y为三极断路器中心
WHKM1L-400插入式板后接线（三极、四极）X-X、Y-Y为三极断路器中心

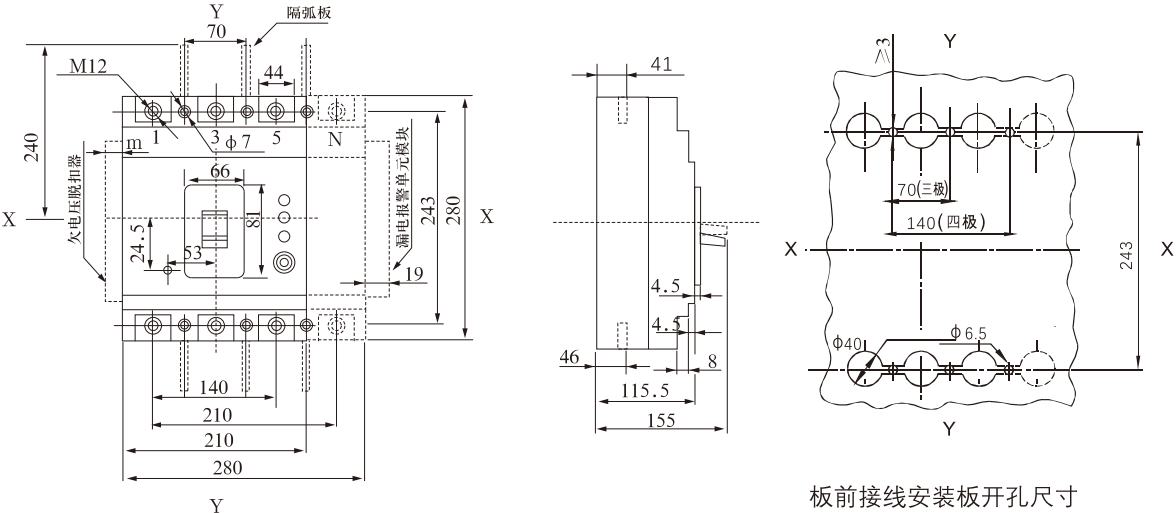

WHKM1L-630板前接线（三极、四极）X-X、Y-Y为三极断路器中心
WHKM1L-630板后接线（三极、四极）X-X、Y-Y为三极断路器中心

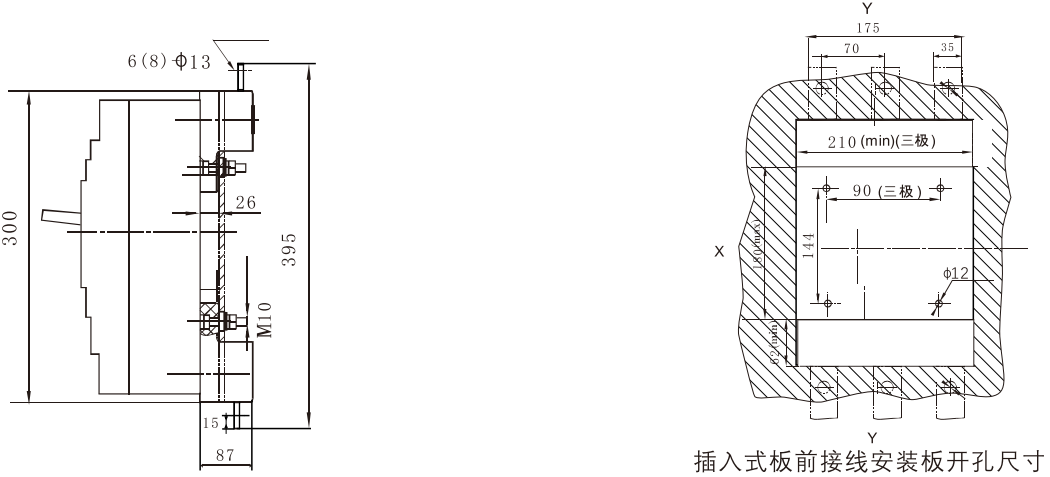

WHKM1L-630插入式板前接线X-X、Y-Y为三极断路器中心

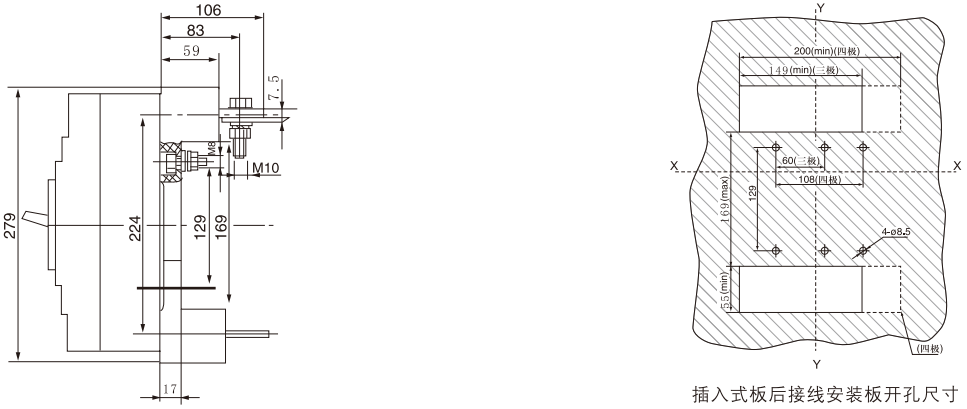

WHKM1L-630插入式板后接线（三极、四极）X-X、Y-Y为三极断路器中心
内外部附件
◆ 断路器的内部附件
根据用户需要断路器附件可直接导线引出，或加装接线端子排。
欠电压脱扣器
欠电压脱扣器：AC50 Hz230V或400V。

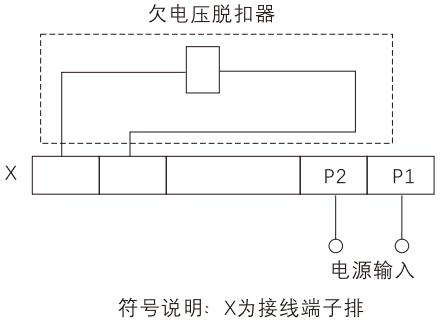

外挂欠电压模块接线图（虚框内为断路器内部附件接线图）
※ 欠电压模块厚度：20mm
欠电压脱扣器功率
| 配电断路器 | 欠电压脱扣器功率(VA) | |
|---|---|---|
| AC230V | AC400V | |
| WHKM1L-125 | 2.6 | 3.3 |
| WHKM1L-250 | 3.8 | 3.3 |
| WHKM1L-400 | 3.7 | 2.7 |
| WHKM1L-630 | 2.5 | 2.8 |
在额定工作电压的35%~70%时，欠电压脱扣器应可靠使断路器脱扣；
在额定工作电压的85%~110%时，欠电压脱扣器应保证断路器合闸；
在额定工作电压低于35%时，欠电压脱扣器应防止断路器合闸。
敬告：欠电压脱扣器必须先通电，断路器才能再扣及合闸。否则将损坏断路器！
◆ 分励脱扣器
接线图（虚框内为断路器内部附件接线图）
K: 分励脱扣器内部与线圈串联的微动开关为常闭触头，当断路器分闸后，该触头自行断开，合闸时闭合。
电压规格：AC50 Hz230V或400V；DC220V
在额定控制电源电压的70~110%之间时，分励脱扣器应可靠使断路器脱扣。
※ (分励脱扣器长线型线长：50mm)
(分励脱扣器端子型厚度：20mm)

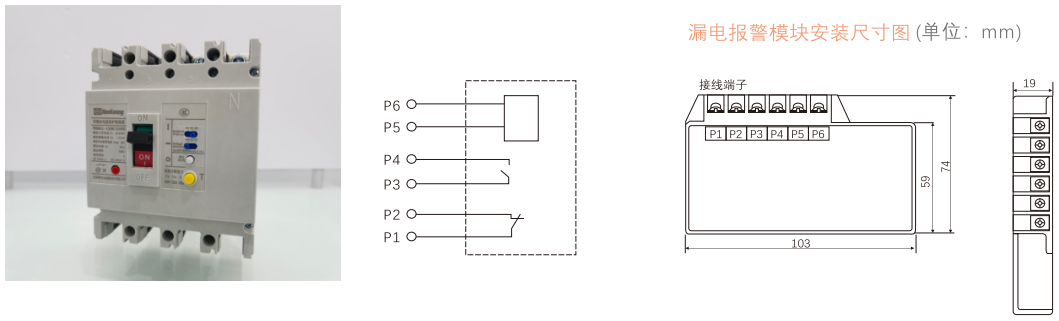

◆ 漏电报警单元模块
漏电报警单元模块有两种方式，用户根据需要可在订货时说明：
方式一（用Ⅰ表示）：当发生漏电，漏电报警模块发出信号，同时断路器脱扣；
方式二（用Ⅱ表示）：当发生漏电，漏电报警模块发出信号，但断路器不脱扣。
注：方式二是为满足特殊场合需要，用户在采用此功能保护电器时请慎重考虑。
接线图（虚框内为漏电报警模块内部附件接线图）
规格：P5-P6端输入电源为AC50Hz230V或400V。
P1-P2、P3-P4角触头容量为AC230V5A。
报警触头
| 断路器处于“分”“合”时的位置 |
|
| 断路器处于“自由脱扣"（报警）时的位置 |
B11、B14由断开状态转为接通状态 B11、B12由接通状态转为断开状态 |
* (分励脱扣器长线型线长：50mm) (分励脱扣器端子型厚度：20mm)
辅助触头
| 断路器处在“分”位置时 |
|
| 断路器处在“合”位置时 |
F11、F12由接通状态转为断开状态 F11、F14由断开状态转为接通状态 |
※ (分励脱扣器长线型线长：50mm) (分励脱扣器端子型厚度：20mm)
辅助触头、报警触头额定电流
| 分类 |
壳架等级额定电流 Inm(A) |
约定发热电流Ith(A) |
AC400V时的额定 工作电流Ie(A) |
DC220V时的额定 工作电流le(A) |
|---|---|---|---|---|
| 辅助触头 | ≤225 | 3 | 0.3 | 0.15 |
| ≥400 | 3 | 0.4 | 0.2 | |
| 报警触头 | 16≤Inm≤800 | AC220V/1A | 0.15 |
辅助触头的通电操作性能及相应的试验条件
| 使用类别 | 接通 | 分断 |
通电操作 循环次数 |
每分钟操作 循环次数 |
通电时间 | ||||
|---|---|---|---|---|---|---|---|---|---|
| I/le | U/Ue |
cosφ或 T0.95 |
I/le | U/Ue |
cosp或 T0.95 |
||||
| AC-15 | 10 | 1 | 0.3 | 1 | 1 | 0.3 | 6050 | 6 | ≥0.05s |
| DC-13 | 1 | 1 | 6Pe | 1 | 1 | 6Pe | ≥T0.95 | ||
辅助触头非正常条件下接通与分断能力
| 使用类别 | 接通 | 分断 |
通电操作 循环次数 |
每分钟操作 循环次数 |
通电时间 | ||||
|---|---|---|---|---|---|---|---|---|---|
| I/le | U/Ue |
cosφ或 T0.95 |
I/le | U/Ue |
cosφ或 T0.95 |
||||
| AC-15 | 10 | 1.1 | 0.3 | 10 | 1.1 | 0.3 | 10 | 2 | ≥0.05s |
| DC-13 | 1.1 | 1.1 | 6Pe | 1.1 | 1.1 | 6Pe | ≥T0.95 | ||
注：上述二表1. T0.95=6Pe是经验公式，其中Pe以"瓦"为单位，T0.95以毫秒为单位。
2. 当断路器的操作性能总次数小于6050次时，则辅助触头的通电操作性能次数可与断路器操作性能总次数相等。
3. 操作频率和通电时间允许与断路器主电路的一致。
◆ 断路器的外部附件
CD2L电动操作机构

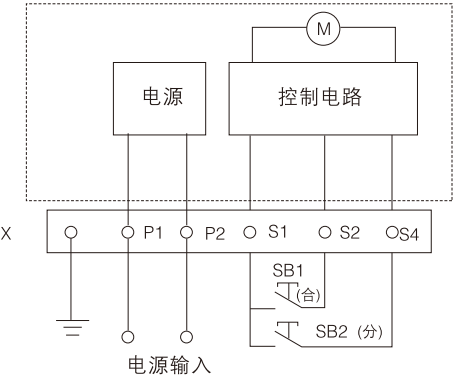

电动操作机构接线图(虚框内为电动机操作机构内部接线图）
电压规格：AC50Hz110V、230V
DC110V、220V
符号说明：
SB1、SB2操作按钮（用户自备）
X接线端子排
P1、P2为外接电源输入
电动操作机构的起动电流、功率及寿命
| 配用断路器 | 起动电流(A) | 起动功率(VA) | 寿命(次) |
|---|---|---|---|
| WHKM1L-125 | ≤0.5 | 12 | 10000 |
| WHKM1L-250 | ≤0.5 | 12 | 8000 |
| WHKM1L-400 | ≤2 | 35 | 5000 |
| WHKM1L-630 | ≤2 | 35 | 5000 |
注：断路器脱扣跳闸后，电动操作机构必须先使断路器再扣，然后才能合闸。
◆ 电动操作机构高度
| 电动操作机构 | 配用断路器型号 | H(mm) |
|---|---|---|
| CD2L-125 | WHKM1L-125 | 89.5 |
| CD2L-250 | WHKM1L-250 | 93 |
| CD2L-400 | WHKM1L-400 | 142 |
| CD2L-630 | WHKM1L-630 | 146 |
CS1L转动手柄操作机构（三极及四极断路器通用）

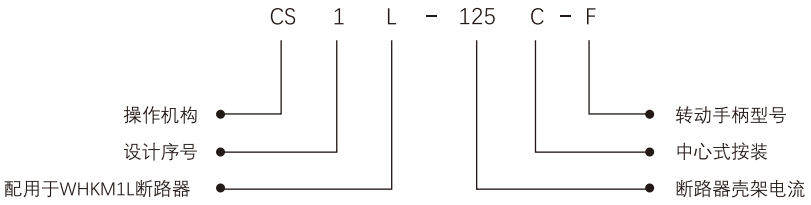

⊙型号含义
◆特点：
该操作机构采用独特的设计和传动结构，通过旋转手柄实现塑壳断路器的合闸、分闸和再扣。操作灵活、平稳操作力小，安装方便，机构的整体性能和质量均优于其它同类产品。
◆用途：
本机构专用于WHKM1L系列塑壳断路器，通过旋转手柄实现抽屉柜、配电柜、动力箱等在面板上操作的要求，并保证断路器处于合闸时柜体门板不能开启（即与门联锁）。

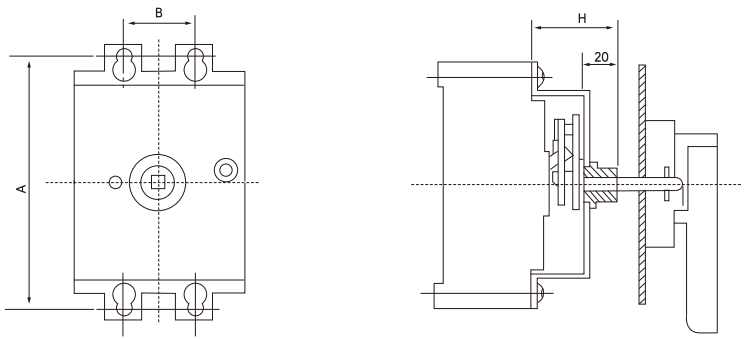

外形及尺寸：（单位：mm）
| 手操机构型号 | 配用断路器型号 | A | B | H |
|---|---|---|---|---|
| CS1L-125/C | WHKM1L-125 | 104 | 30 | 49 |
| CS1L-250/C | WHKM1L-250 | 143 | 35 | 55 |
| CS1L-400/C | WHKM1L-400 | 194 | 138 | 74 |
| CS1L-630/C | WHKM1L-630 | 87.5 | 198 | 66 |
CS1手柄机构可配用二种操作手柄：一种为“F"型方形手柄；另一种为"A"型圆型手柄，其门板开孔尺寸见下图。
◆ 操作手柄特点：
1. 当断路器在合闸状态时，不能开启柜门：
2. 若操作手柄或手操机构在合闸状态时有故障，可通过操作手柄上的紧急解锁装置开启柜门；
3. 对应不同规格的手操机构，相配套的手操手柄，其门板开孔一致。

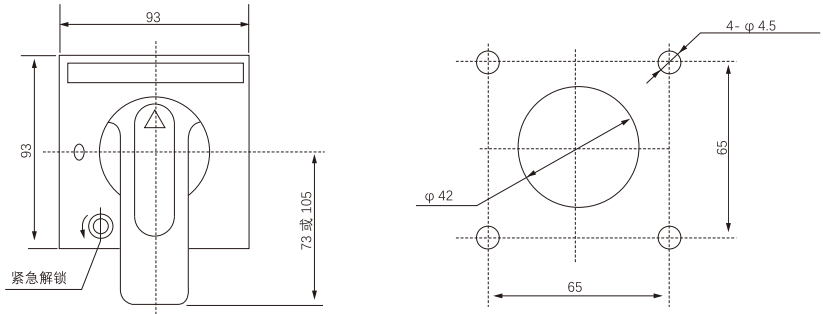

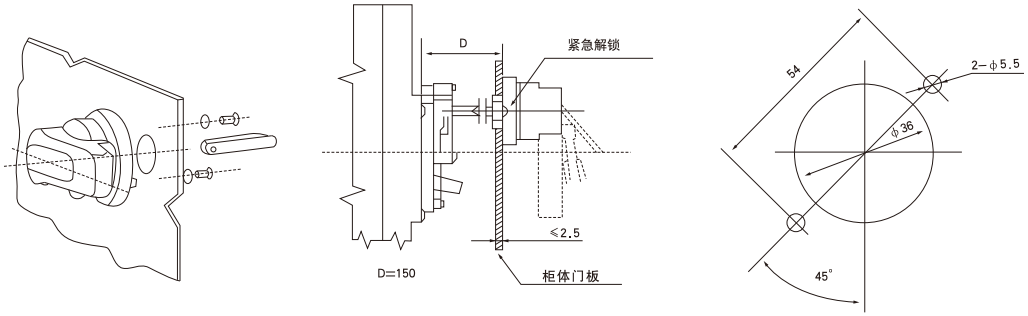

“F"型方形手柄外形及门板开孔尺寸（开孔中心离铰链距离不小于100mm)
“A”型圆形手柄外形及门板开孔尺寸（开孔中心离铰链距离不小于100mm)
注：1. 方轴长度D=150，长度大于150mm时，在订货时注明；
2. 手操机构配用“F"型手柄，型号CS1L加注“F"如CS1L-100C-F即可：配用“A”型手柄，型号CS1L加注“A",如CS1L-100C-A。
敬告用户：手动操作机构，必须向本公司配套订货以确保产品质量。如用户自行购买，安装装配后发生的一切不良后果本公司概不负责。
