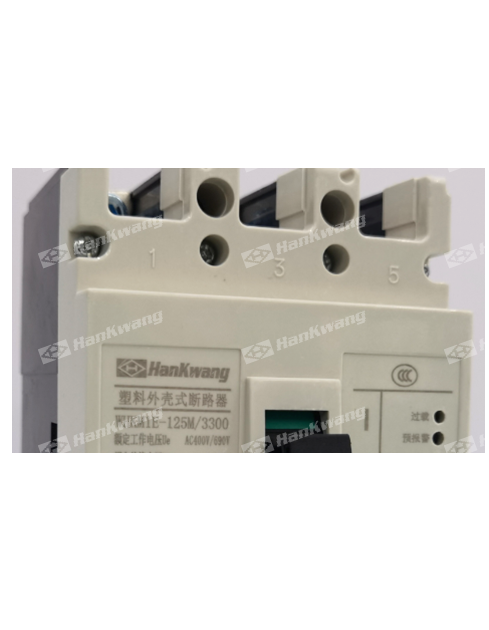

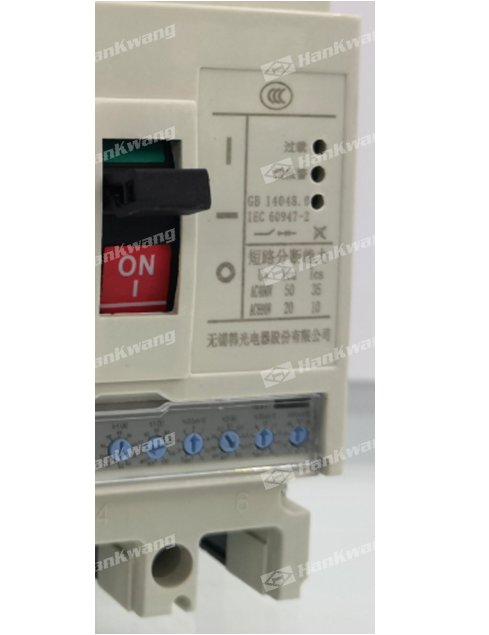

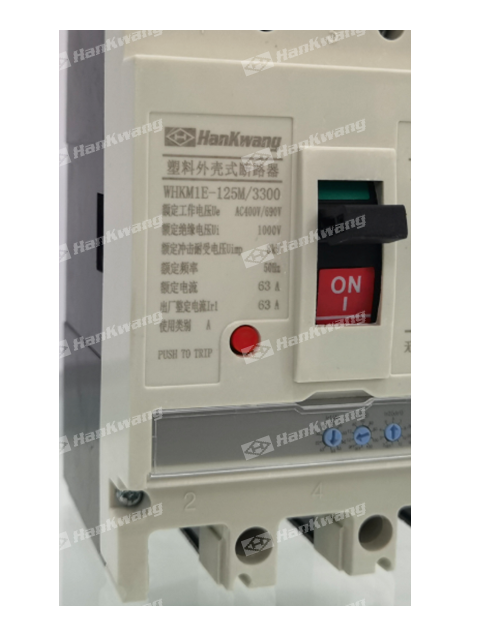

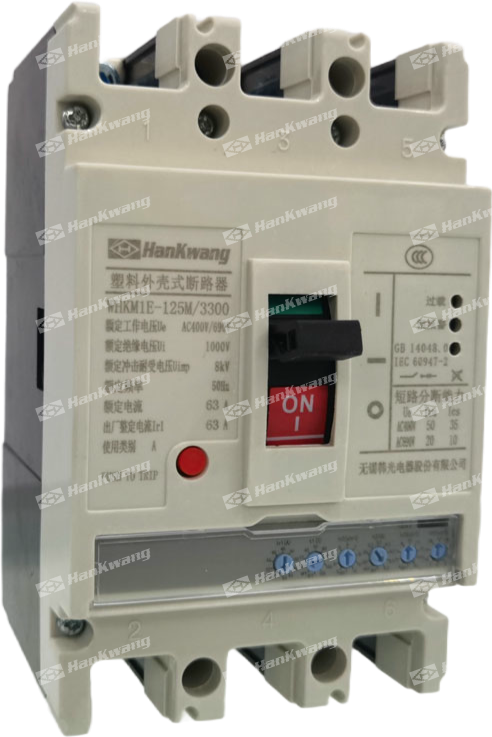

WHKM1E系列电子式塑壳断路器(以下简称断路器),是本公司采用先进的CAD/CAM/CAE设计、制造、技术,研制、开发的新型断路器之一。其额定绝缘电压为1000V,适用于交流50Hz、额定工作电压至690V、额定电流至800A的电路中作不频繁转换及电动机保护之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠电压保护功能,能保护线路和电源设备不受损坏,并可提供低温至-40°C的断路器。
断路器按照其额定极限短路分断能力(lcu)的高低,分为M型(较高分断型)、H型(高分断型)二类。该断路器具有体积小、分断高、飞弧短、抗振动等特点。
断路器可垂直安装(即竖装),亦可水平安装(即横装)。
断路器不可倒进线,即只能1、3、5接电源线,2、4、6接负载线。
断路器适用于隔离。
| WHK | M | 1 | E | — | ☐ | ☐ | ☐ | / | ☐ | ☐ | ☐ | ☐ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 企业代号 |
塑料外壳 式断路器 |
设计序号 | 电子式 |
壳架等级 额定电流 |
额定极限 短路分断 能力级别 |
操作方 式(2 |
极数 | 脱扣器方 式及附件 代号(见 表二) |
用途 代号(1 |
湿热带 型TH |
注:1)配电用断路器无代号;保护电动机用断路器以2表示。
2)直接操作无代号;电动操作用P表示;转动手柄操作用Z表示。
◆四极产品中性极(N极)的型式为:N极过电流保护电流、时间参数100%自动跟踪相线整定值,且N极与其它三极一起合分(N极先合后分);
◆按额定电流分:WHKM1E-125有32、63、125A,WHKM1E-250为250A,WHKM1E-400为400A;WHKM1E-630为630A,WHKM1E-800为800A;
◆接线方式分为板前接线、板后接线、插入式板前接线、插入式板后接线、抽轴出式接线五种;
◆按断路器是否带附件分带附件和不带附件两种。附件分内部附件和外部附件:内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种;外部附件有手动操作机构、电动机操作机构、手持式WHKM1E专用测试器、FWB1温度报警模块。
| 型号 | WHKM1E-125 | WHKM1E-250 | WHKM1E-400 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 壳架等级额定电流Inm(A) | 125 | 250 | 400 | |||||||
| 额定电流In(A) | 32 | 63 | 125 | 250 | 400 | |||||
| 过载长延时整定电流Ir1(A) |
16.20 25,32 |
32,36.40 45,50,55 60,63 |
63,65.70, 75.80,85 90,95,100, 125 |
100,125,140,150, 160,180,200,225, 250 |
160,200,225,250 280,315,350,400 |
|||||
| 额定工作电压Ue(V) | 400,690 | |||||||||
| 额定绝缘电压Ui (V) | 1000 | |||||||||
| 额定冲击耐受电压(V) | 8000 | 12000 | ||||||||
| 极数 | 3/4 | 3/4 | 3/4 | |||||||
| 分断能力级别 | M | H | M | H | M | H | ||||
|
额定极限短路分断 能力lcu(kA) |
AC400V | 50 | 75 | 50 | 75 | 65 | 85 | |||
| AC690V | 20 | 20 | 20 | 20 | 20 | 20 | ||||
|
额定运行短路分断 能力Ics(kA) |
AC400V | 35 | 50 | 35 | 50 | 42 | 65 | |||
| AC690V | 10 | 10 | 10 | 10 | 10 | 10 | ||||
| 额定短时耐受电流lcw(kA)/1s | 5 | |||||||||
| 使用类别 | A | A | B | |||||||
| 飞弧距离(mm) | ≯50(0)** | ≯100(0)** | ||||||||
| 电气寿命(次) | 7000 | 7000 | 7000 | |||||||
| 机械寿命 | 免维护 | 10000 | 10000 | 10000 | ||||||
| 有维护 | 20000 | 20000 | 20000 | |||||||
| 外形尺寸 |
|
W | 92 | 122 | 107 | 142 | 150 | 198 | ||
| L | 150 | 165 | 257 | |||||||
| H | 92 | 90 | 106.5 | |||||||
| 板前接线 | ○ | ○ | ○ | |||||||
| 板后接线 | ○ | ○ | ○ | |||||||
| 插入式接线 | ○ | ○ | ○ | |||||||
| 抽出式接线 | ○ | ○ | ○ | |||||||
| 欠电压脱扣器 | ○ | ○ | ○ | |||||||
| 分励脱扣器 | ○ | ○ | ○ | |||||||
| 辅助触头 | ○ | ○ | ○ | |||||||
| 报警触头 | ○ | ○ | ○ | |||||||
| 电动机操作机构 | ○ | ○ | ○ | |||||||
| 手动操作机构 | ○ | ○ | ○ | |||||||
| WHKM1E专用测试器 | ○ | ○ | ○ | |||||||
| 型号 | WHKM1E-630 | WHKM1E-800 | ||||||
|---|---|---|---|---|---|---|---|---|
| 壳架等级额定电流Inm(A) | 630 800 | |||||||
| 额定电流In(A) | 630 | 800 | ||||||
| 过载长延时整定电流Ir1(A) |
400.420,440,460,4B0,500, 530,560,,600,630 |
630,640,660,680,700,720, 740,760,780,800 |
||||||
| 额定工作电压Ue(V) | 400,690 | |||||||
| 额定绝缘电压Ui (V) | 1000 | |||||||
| 额定冲击耐受电压(V) | 12000 | |||||||
| 极数 | 3/4 | 3/4 | ||||||
| 分断能力级别 | M | H | M | H | ||||
|
额定极限短路分断 能力lcs(kA) |
AC400V | 65 | 85 | 65 | 85 | |||
| AC690V | 20 | 20 | 20 | 20 | ||||
|
额定运行短路分断 能力lcs/kA) |
AC400V | 50 | 65 | 50 | 65 | |||
| AC690V | 15 | 15 | 15 | 15 | ||||
| 额定短时耐受电流Icw(kA)/ls | 10 | 10 | ||||||
| 使用类别 | B | B | ||||||
| 飞弧距离(mm) | 100 | ≠100 | ||||||
| 电气寿命(次times) | 7000 | 7000 | ||||||
| 机械寿命 | 免维护 | 10000 | 10000 | |||||
| 有维护 | 20000 | 20000 | ||||||
| 外形尺寸 |
|
W | 210 | 280 | 210 | 280 | ||
| L | 280 | 280 | ||||||
| H | 115.5 | 115.5 | ||||||
| 板前接线 | ○ | ○ | ||||||
| 板后接线 | ○ | ○ | ||||||
| 插入式接线 | ○ | ○ | ||||||
| 抽出式接线 | ○ | ○ | ||||||
| 欠电压脱扣器 | ○ | ○ | ||||||
| 分励脱扣器 | ○ | ○ | ||||||
| 辅助触头 | ○ | ○ | ||||||
| 报警触头 | ○ | ○ | ||||||
| 电动机操作机构 | ○ | ○ | ||||||
| 手动操作机构 | ○ | ○ | ||||||
| WHKM1E专用测试器 | ○ | ○ | ||||||
| 注:根据GB/T14048.1, 术语“寿命“表示电器在修理或更换部件前能完成的操作循环次数的概率。 | ||||||||
断路器符合下列标准:
IEC60947-1及GB14048.1低压开关设备和控制设备总则
IEC60947-2及GB14048.2低压开关设备和控制设备新路器及附录F带电子过电流保护断路器的附加试验
IEC60947-4-1及GB14048.4低压开关设备和控制设备机电式接触器和电动机起动器

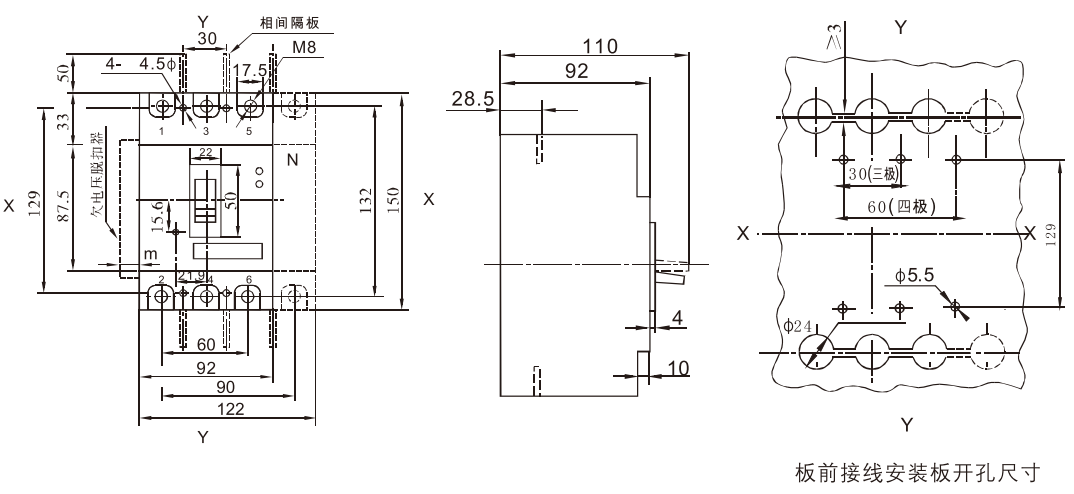

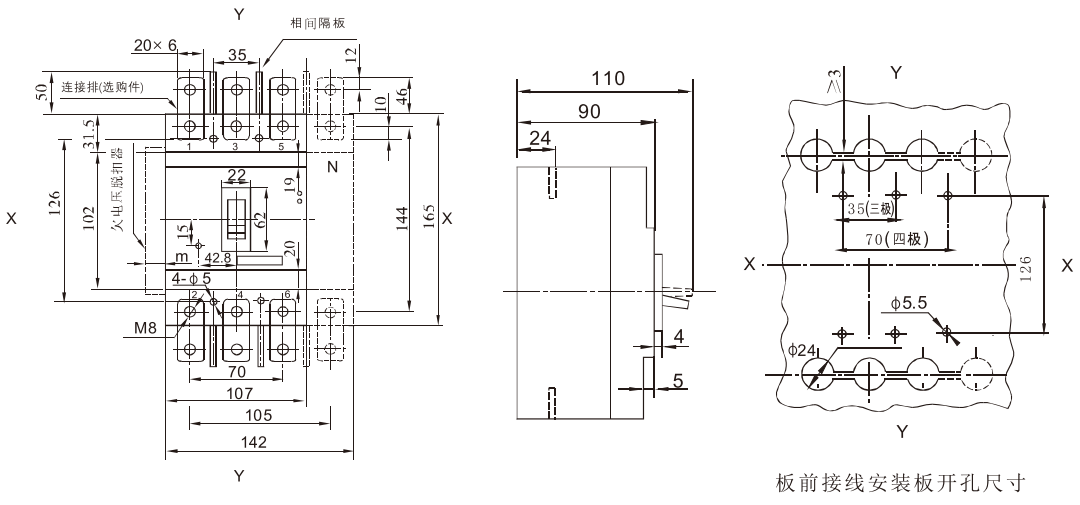

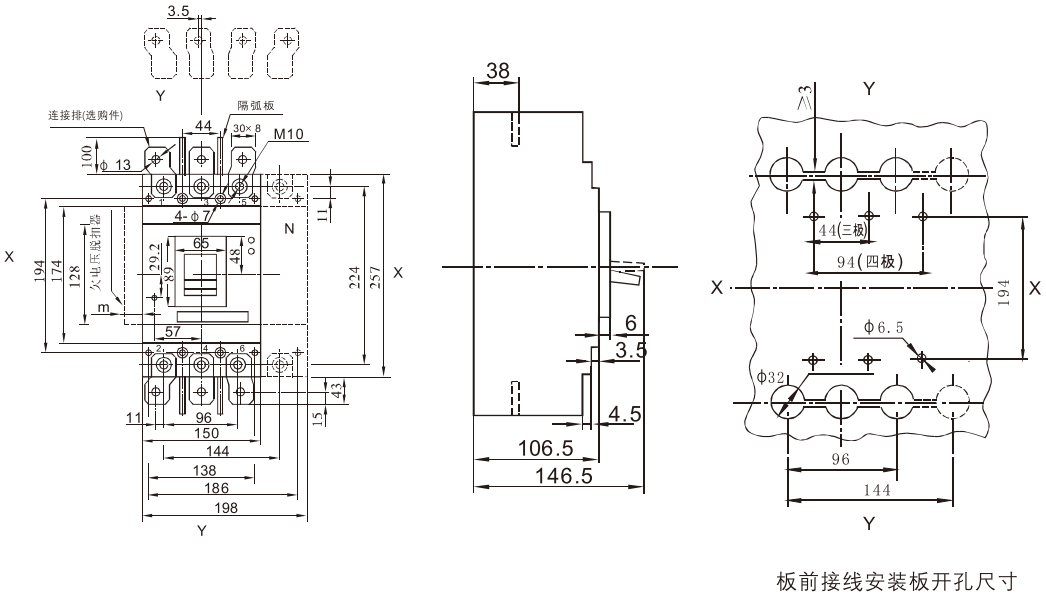

WHKM1E-125板前接线(三极、四极)X-X、Y-Y为三极断路器中心

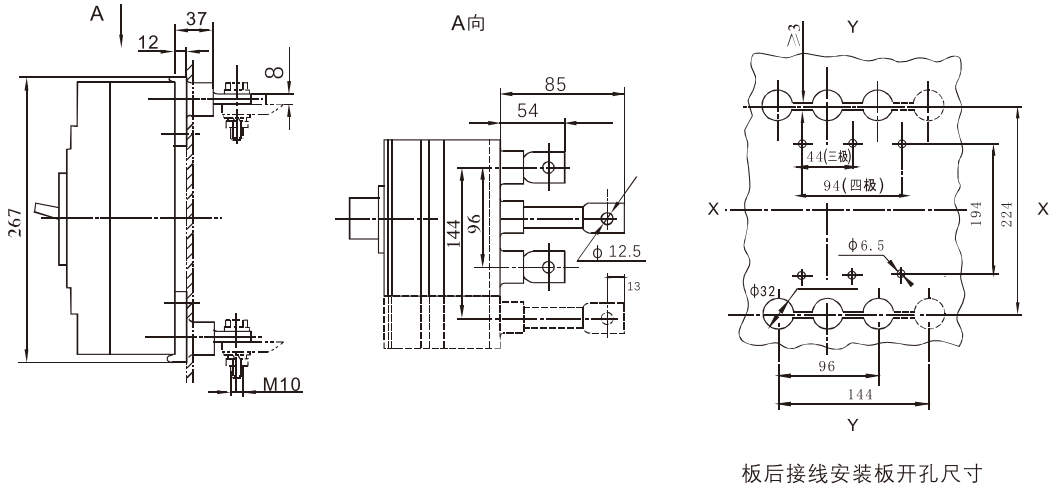

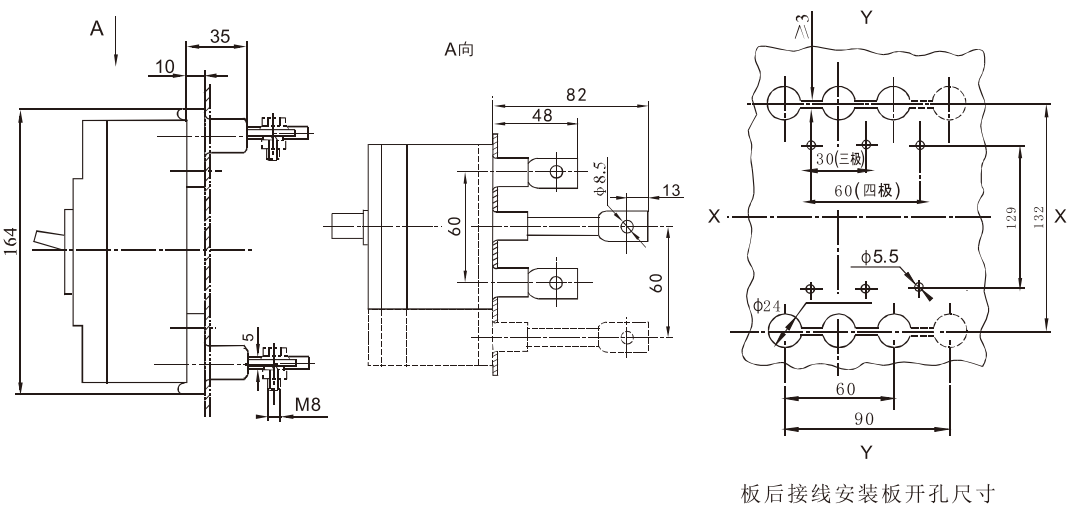

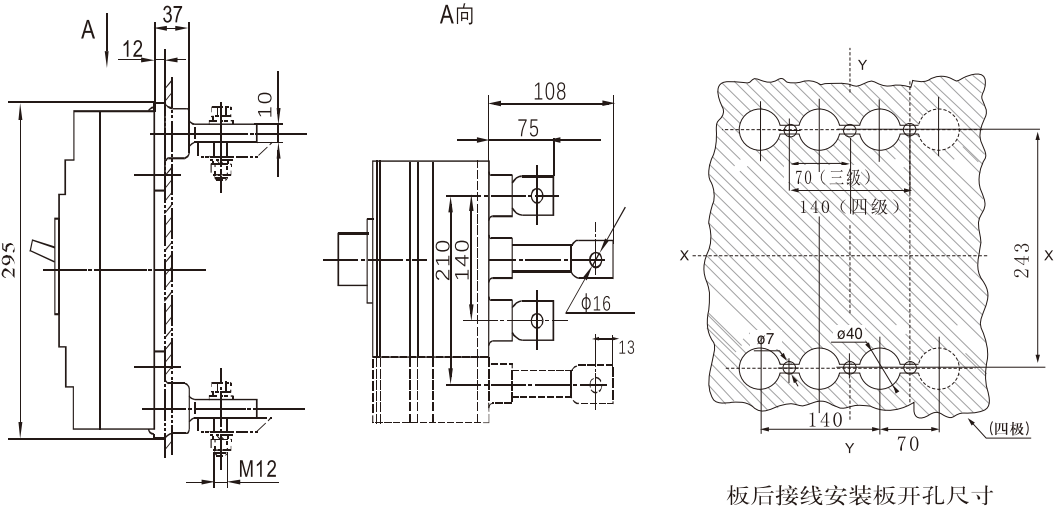

WHKM1E-125板后接线(三极、四极)X-X、Y-Y为三极断路器中心

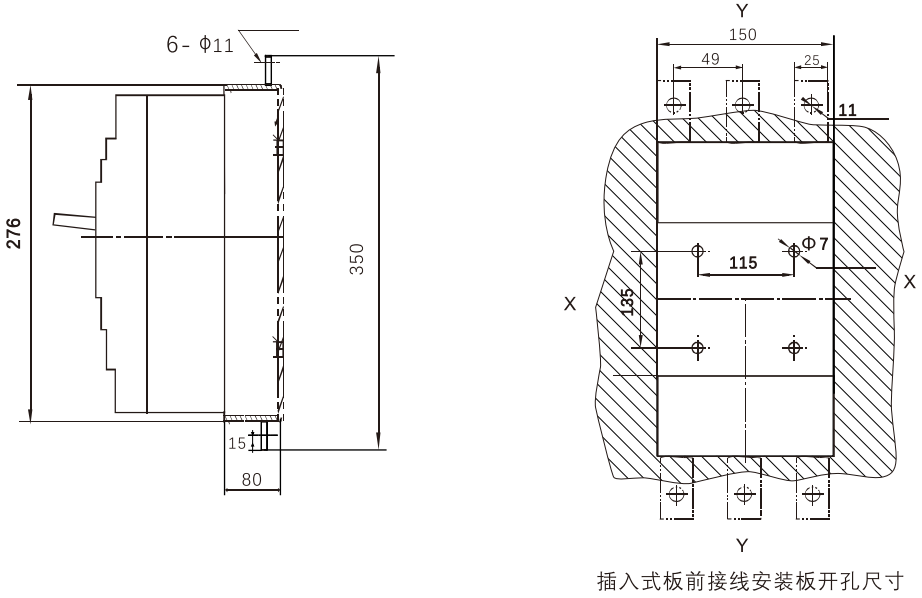

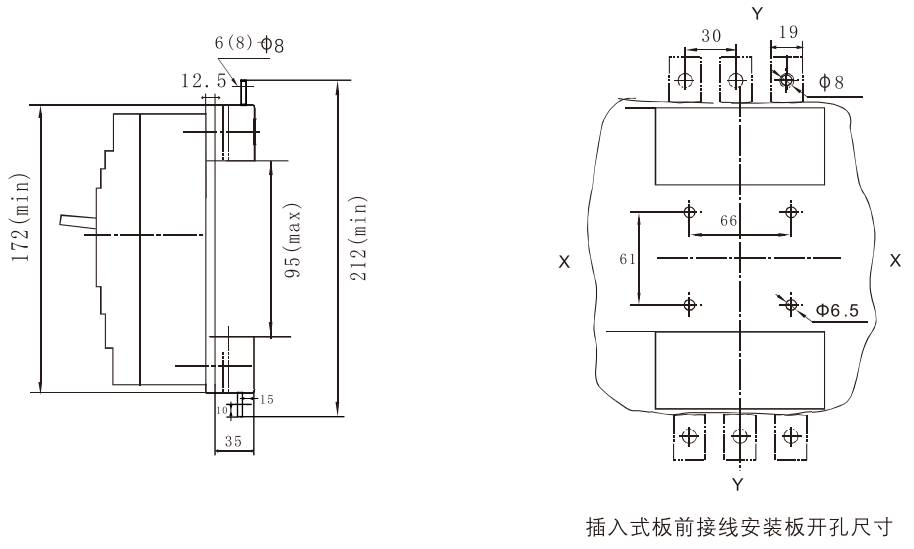

WHKM1E-125插入式板前接线(三极)X-X、Y-Y为三极断路器中心

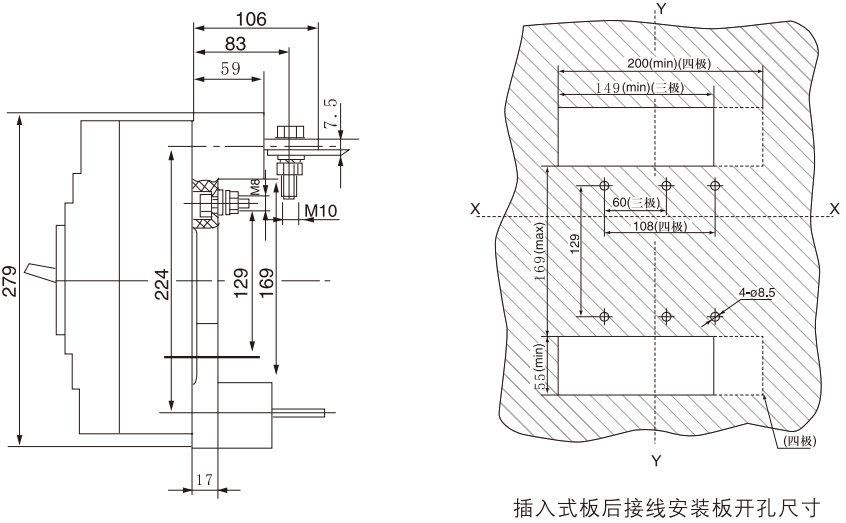

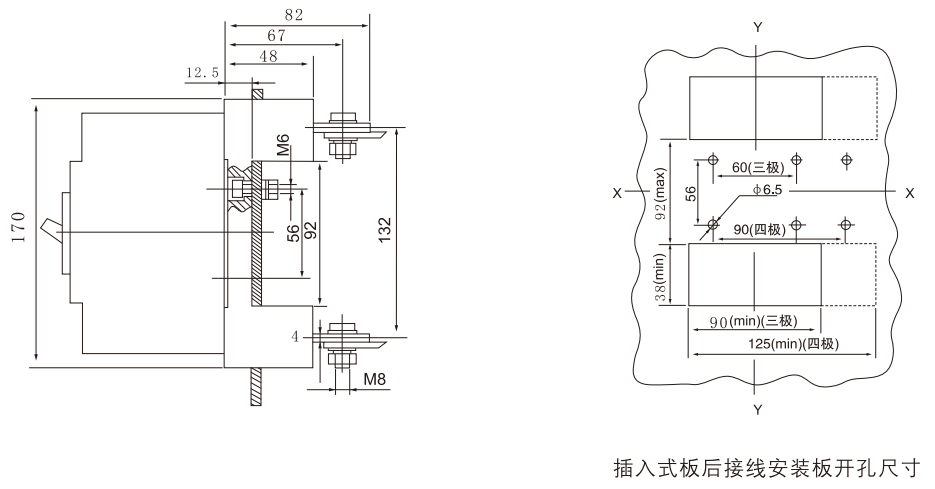

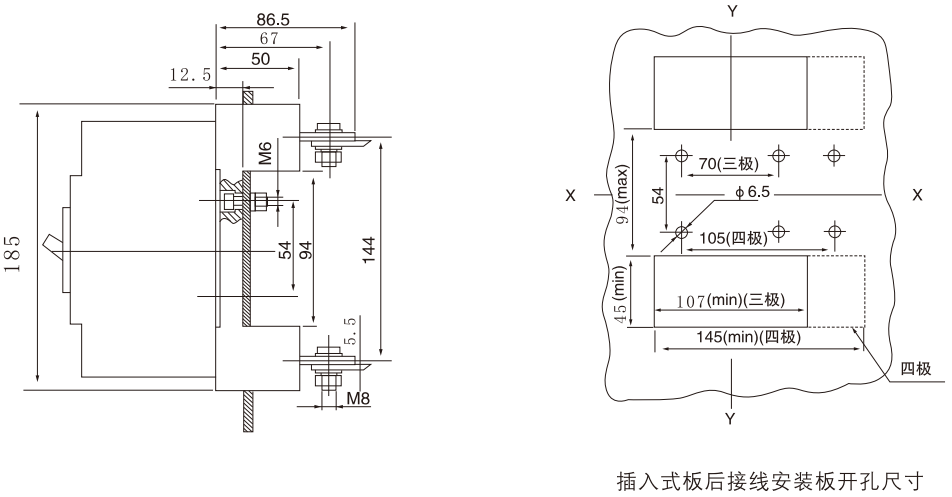

WHKM1E-125插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1E-250板前接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1E-250板后接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1E-250插入式板前接线(三极)X-X、Y-Y为三极断路器中心
WHKM1E-250插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心

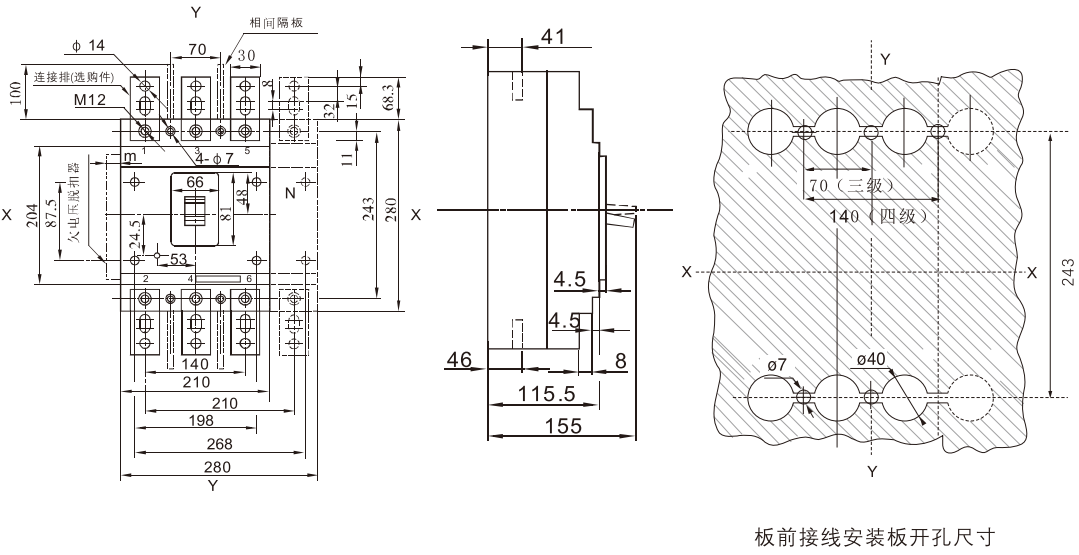

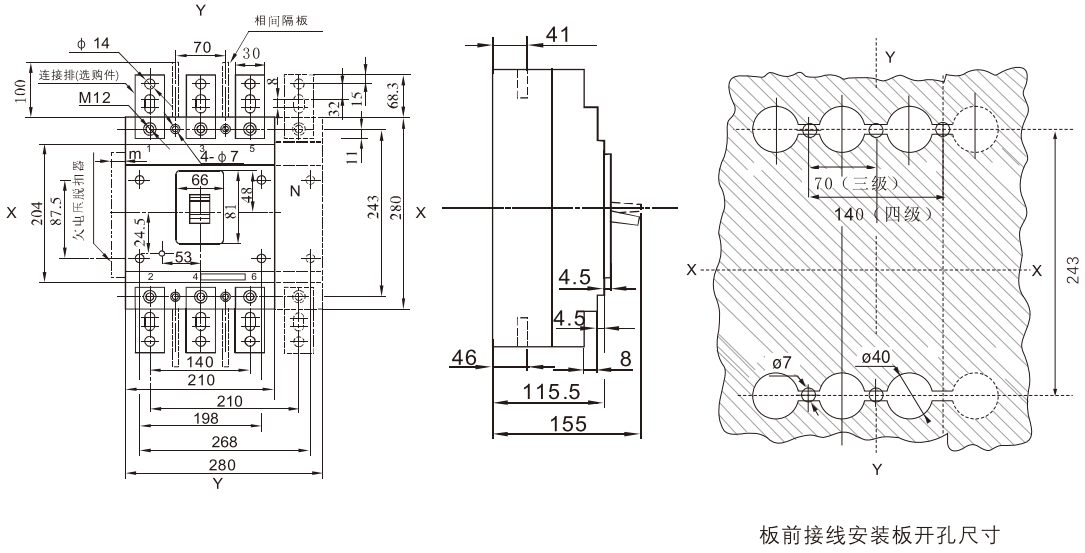

WHKM1E-400板前接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1E-400板后接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1E-630插入式板前接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1E-630插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1E-800板前接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1E-800板后接线(三极、四极)X-X、Y-Y为三极断路器中心

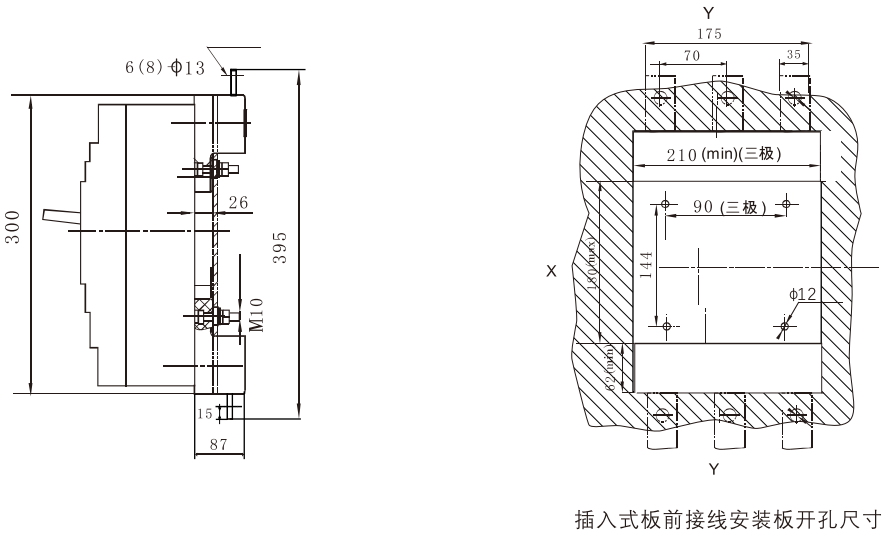

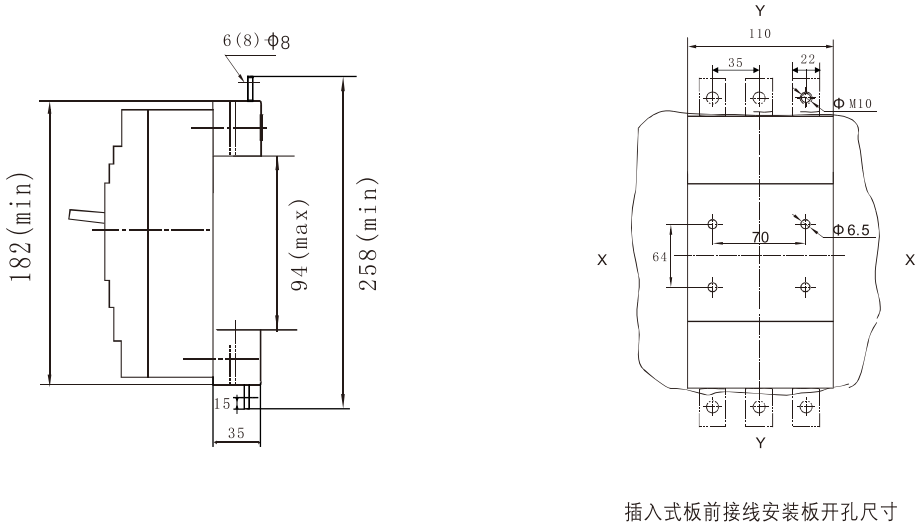

WHKM1E-400插入式板前接线(三极)X-X、Y-Y为三极断路器中心

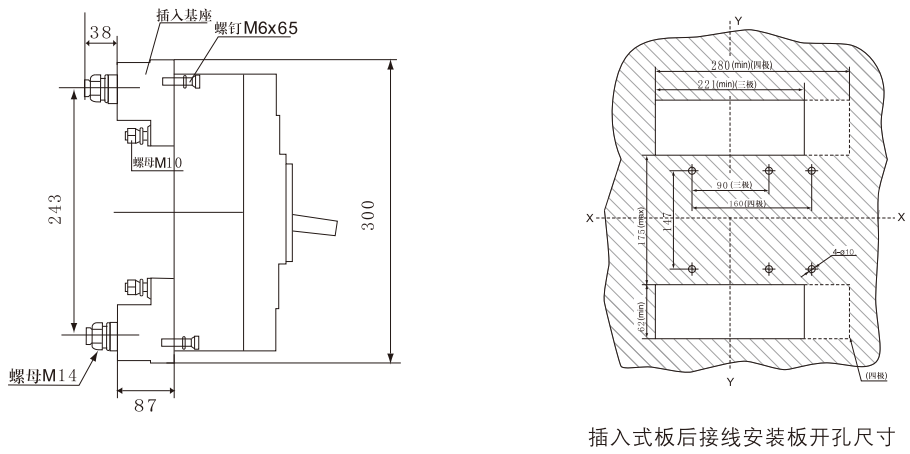

WHKM1E-400插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1E-630板前接线(三极、四极)X-X、Y-Y为三极断路器中心

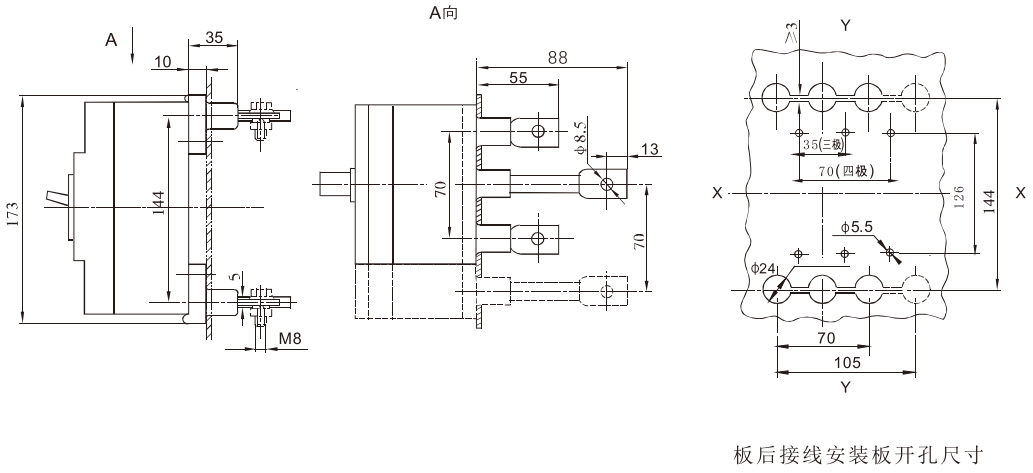

WHKM1E-630板后接线(三极、四极)X-X、Y-Y为三极断路器中心

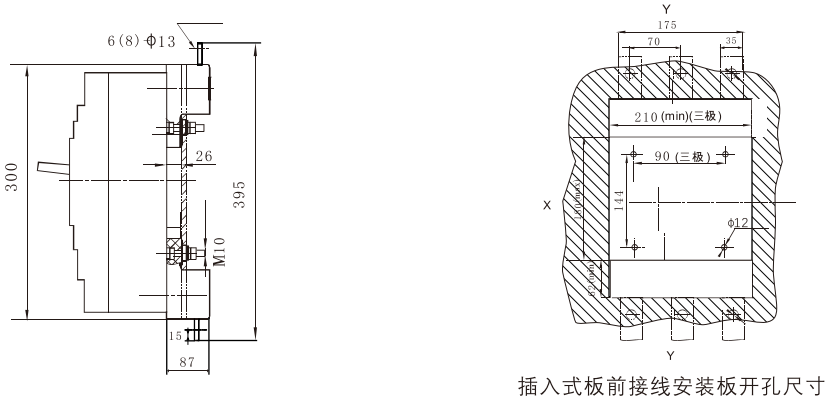

WHKM1E-800插入式板前接线(三极、四极)X-X、Y-Y为三极断路器中心

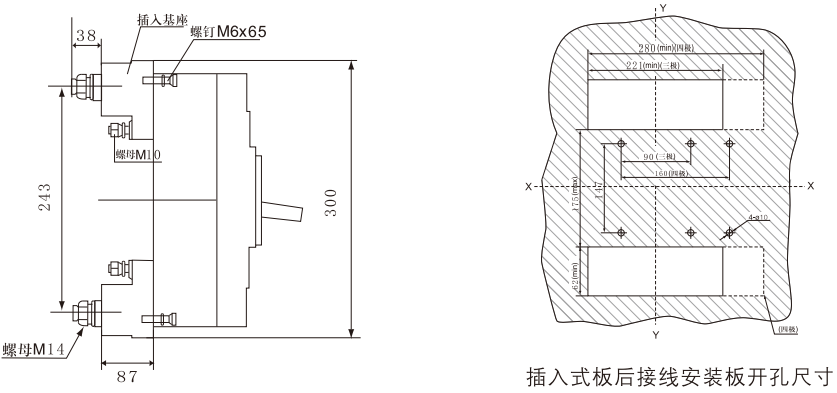

WHKM1E-800插入式板后接线(三极、四极)X-X、Y-Y为三极断路器中心
内外部附件
断路器的内部附件(根据用户需要断路器附件可直接引出接线,或加装引出接线端子排)。
1.欠电压脱扣器:50Hz AC230V、AC400V可选
欠电压脱扣器功率(表九)
| 配用断路器 | 欠电压脱扣器功率(VA) | |
|---|---|---|
| AC230V | AC400V | |
| WHKM1E-125 | 2.6 | 3.3 |
| WHKM1E-250 | 3.8 | 3.3 |
| WHKM1E-400 | 3.7 | 2.7 |
| WHKM1E-630 | 2.3 | 2.7 |
| WHKM1E-800 | 2.5 | 2.8 |
在额定工作电压的35%~70%时,欠电压脱扣器应可靠使断路器脱扣。
在额定工作电压的85%-110%时,欠电压脱扣器应保证断路器能合闸;
在额定工作电压低于35%时,欠电压脱扣器应防止断路器合闸。
警告:欠电压脱扣器必须先通电,断路器才能再扣及合闸。否则将损坏断路器!
※(欠电压脱扣器厚度:20mm)

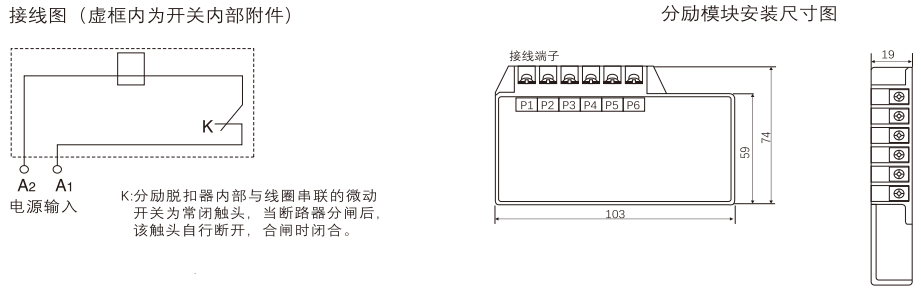

2.分励脱扣器
电压规格:AC50Hz,230V或400V;DC220V或24V(注:DC24V为不推荐规格)
在额定控制电源电压的70~110%之间时,分励脱扣器应可靠使断路器脱扣。
(分励脱扣器长线型线长:50mm)
(分励脱扣器端子型厚度:20mm)
3.报警触头
| 断路器处于“分”“合”时的位置 |
|
| 断路器处于“自由脱扣”(报警)时的位置 |
|
※(报警触头长线型线长:50mm)(报警触头端子型厚度:20mm)
4.辅助触头
| 断路器处于“分”时的位置 |
|
壳架等级电流400A及以上断路器(一组为四对触头) |
|
壳架等级电流250A及以下断路器(一组为二对触头) | |
| 断路器处于“合"时的位置 |
|
壳架等级电流400A及以上断路器(一组为四对触头) |
|
壳架等级电流250A及以下断路器(一组为二对触头) |
※(辅助触头长线型线长:50mm)(辅助触头端子型厚度:20mm)
4.1 辅助触头、报警触头额定电流(表十)
| 壳架等级额定电流Inm(A) | 约定发热电流Ith(A) | 额定工作电流le(A) | ||
|---|---|---|---|---|
| AC400V | DC220V | |||
| 辅助触头 | ≤250 | 3 | 0.3 | 0.15 |
| ≥400 | 3 | 0.4 | 02 | |
| 报警触头 | ≤800 | 3 | 0.3 | 0.15 |
4.2 辅助触头的通电操作性能及相应的试验条件(表十一)
| 使用类别 | 接通on | 分断off |
通电操作 循环次数 |
每分钟操 作循环次数 |
通电时间 | ||||
|---|---|---|---|---|---|---|---|---|---|
| I/Ie | U/Ue | COSφ或T0.95 | I/le | U/Ue | COSφ或T0.95 | ||||
| AC-15 | 10 | 1 | 0.3 | 1 | 1 | 0.3 | 6050 | 6 | ≥0.05s |
| DC-13 | 1 | 1 | 6Pe | 1 | 1 | 6Pe | ≥T0.95 | ||
4.3 辅助触头的非正常条件下接通与分断能力(表十二)
| 使用类别 | 接通on | 分断off |
通电操作 循环次数 |
每分钟操作 循环次数 |
通电时间 | ||||
|---|---|---|---|---|---|---|---|---|---|
| I/Ie | U/Ue | COSφ或T0.95 | I/Ie | U/Ue | COSφ或T0.95 | ||||
| AC-15 | 10 | 1.1 | 0.3 | 10 | 1.1 | 0.3 | 10 | 2 | ≥0.05s |
| DC-13 | 1.1 | 1.1 | 6Pe | 1.1 | 1.1 | 6Pe | ≥T0.95 | ||
注:上述二表
1. 6Pe=T0.95是经验公式,其中Pe以“瓦"为单位,T0.95以毫秒为单位。
2. 当断路器的操作性能总次数小于6050次时,则辅助触头的通电操作性能次数可与断路器操作性能总次数相等。
3. 操作频率和通电时间允许与断路器主电路的一致。

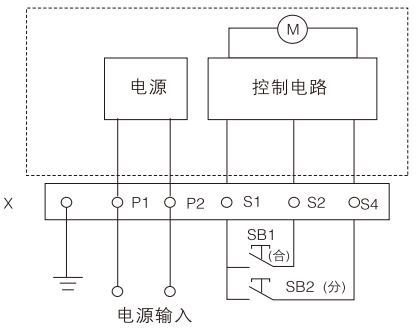

◆ 电动操作机构接线图
符号说明:
SB1、SB2操作按钮(用户自备)
X接线端子排
P1、P2为外接电源,当外接电源为直流24V时,P1接“+”,P2接“-"。
(虚框内为电动操作机构内部接线图)
◆ 电动操作机构的起动电流、功率及寿命
| 配用断路器 | 起动电流(A) | 寿命(次) | ||||||
|---|---|---|---|---|---|---|---|---|
| 电磁铁式 | 电动机式 | 电磁铁式 | 电动机式 | 电磁铁式 | 电动机式 | |||
| CD | CD2 | CD | CD2 | |||||
| WHKM1E-125 | ≤7 | ≤0.5 | 154 | 14 | 10000 | 10000 | ||
| WHKM1E-250 | ≤8.5 | ≤0.5 | 187 | 14 | 8000 | 8000 | ||
| WHKM1E-400 | - | ≤5.7 | ≤2 | - | 120 | - | 5000 | |
| WHKM1E-630 | - | ≤5.7 | ≤2 | - | 120 | - | 5000 | |
| WHKM1E-800 | - | 5.7 | ≤2 | - | 120 | - | 3000 | |
◆ 电动操作机构高度
◆ 断路器安装电动操作机构后的总高度
| 操作机构所配断路器型号 | WHKM1E-125 | WHKM1E-250 | WHKM1E-400 | WHKM1E-630 | WHKM1E-800 | |
|---|---|---|---|---|---|---|
| 高度(mm) | H1 | 93.5 | 95 | 151 | 152 | 152 |
| H2 | 175.5 | 180 | 249.7 | 255 | 255 | |
