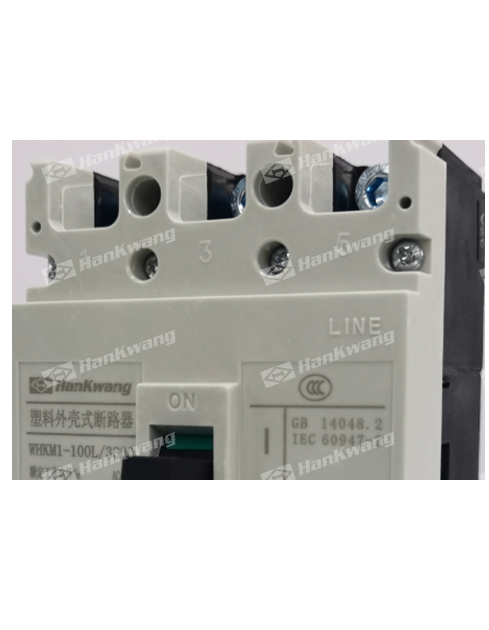

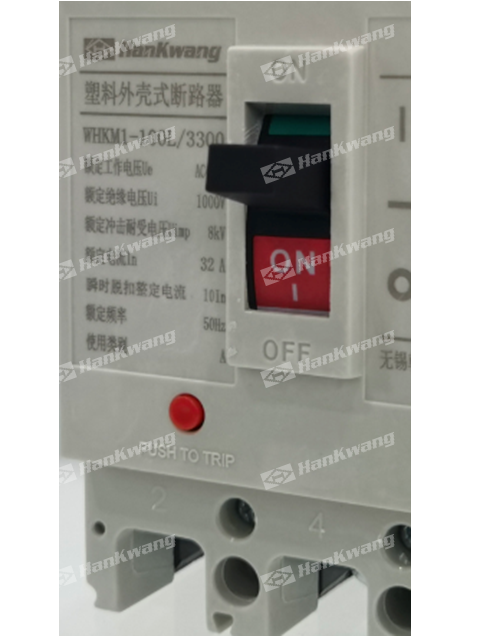

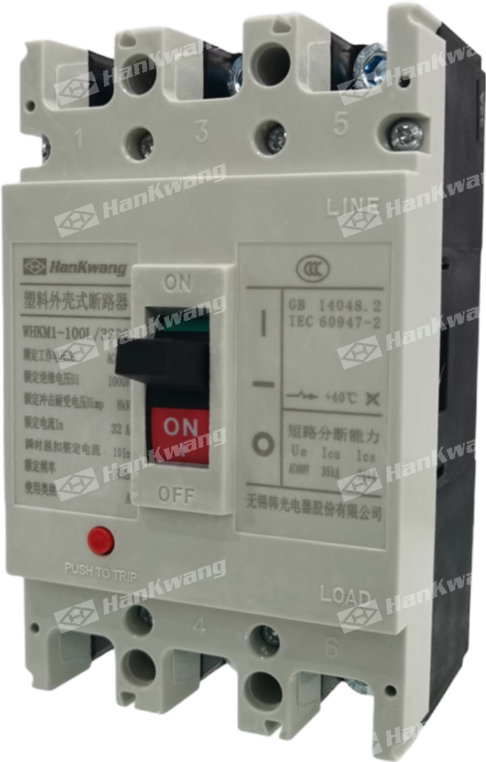

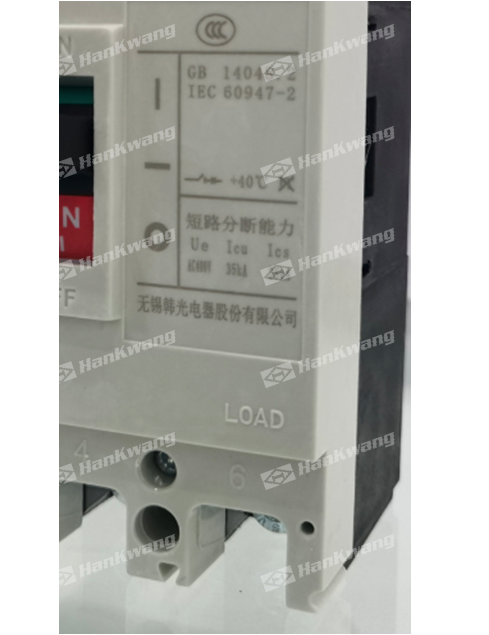

WHKM1系列塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为1000V,适用于交流50Hz，额定工作电压690V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。
产品详情
型号及含意
技术参数
外观及安装尺寸
其他
用途及适用范围
WHKM1系列塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为1000V，适用于交流50Hz，额定工作电压690V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。
断路器按照其额定极限短路分断能力(Icu)的高低，分为L型（标准型)、M型（较高分断型）、H型（高分断型）三类。该断路器具有体积小、分断高、飞弧短（部分规格零飞弧）、抗振动等特点，是陆地及船舶使用的理想产品。
本断路器可垂直安装（即竖装），亦可水平安装（即横装）。
本断路器不能倒进线，即只可1、3、5接电源线，2、4、6接负载线。
本断路器具有隔离功能，符号标示为：
本断路器执行下列标准：
IEC60947-2及GB/T14048.2 低压断路器
IEC60947-4及GB/T14048.4 接触器和电动机起动器
IEC60947-5.1及GB/T14048.5 机电式控制电路电器
适用工作环境
◆海拔高度2000m及以下；
◆周围介质温度不高于+40℃（对船用产品为+45℃）和不低于-5℃；
◆污染等级3；
◆能耐受潮湿空气的影响；
◆能耐受盐雾、油雾的影响；
◆能耐受霉菌的影响；
◆最大倾斜度为±22.5°；
◆在受到船舶正常振动时能可靠工作；
◆在受到地震情况下(4g)能可靠工作；
◆在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
◆在没有雨雪侵袭的地方。
| WHK | M | 1 | — | ☐ | ☐ | ☐ | / | ☐ | ☐ | ☐ |
|---|---|---|---|---|---|---|---|---|---|---|
| 企业代号 |
塑料外壳 式断路器 |
设计序号 |
壳架等级 额定电流 |
额定极限 短路分断 能力级别 |
操作方式(2 | 极数 | 脱扣器方式及 附件代号（见表二） |
用途代号（1 |
注：1)配电用断路器无代号：保护电动机用断路器以2表示。
2)直接操作无代号：电动操作用P表示；转动手柄操作用Z表示。
| 型号 |
壳架等级 额定电流 (A) |
额定电流(A) |
额定绝 缘电压 (V) |
额定冲 击耐受 电压(KV) |
额定极限 短路分断短 能力kA 400V |
额定极限 路分断短 能力kA 690V |
额定运行 路分断短 能力kA 400V |
额定运行 路分断 能力kA 690V |
使用寿命 (次) |
外形尺寸 |
安装尺寸 (板前) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电气 | 机械 | L |
W 3P/4P |
H | A | B | 4-φd | |||||||||
| WHKM1-63L | 63 |
10、16、20、25 32、40、50、63 |
1000 | 8 | 28 | - | 20 | - | 7000 | 10000 | 135 | 78 | 73.5 | 25 | 117 | φ3.5 |
| WHKM1-63M | 50 | - | 38 | - | 7000 | 10000 | 135 | 78/103 | 81.5 | |||||||
| WHKM1-100L | 100 |
10、16.20, 25、32、40、50、 63、BO、100 |
1000 | 8 | 35 | - | 26 | - | 7000 | 10000 | 150 | 92 | 68 | 30 | 129 | φ4.5 |
| WHKM1-100M | 50 | 20 | 38 | 10 | 7000 | 10000 | 150 | 92/122 | 86 | |||||||
| WHKM1-100H | 75 | 20 | 50 | 10 | 7000 | 10000 | ||||||||||
| WHKM1-160L | 160 |
100、125 140、160 |
1000 | 8 | 35 | - | 26 | - | 7000 | 10000 | 150 | 92 | 68 | 30 | 129 | φ4.5 |
| WHKM1-160M | 50 | 20 | 38 | 10 | 7000 | 10000 | 150 | 92/122 | 86 | |||||||
| WHKM1-160H | 75 | 20 | 50 | 10 | 7000 | 10000 | ||||||||||
| WHKM1-250L | 250 |
100、125 140、160 180、200 225、250 |
1000 | 8 | 35 | - | 26 | - | 7000 | 10000 | 165 | 107 | 86 | 35 | 126 | φ4.5 |
| WHKM1-250M | 50 | 20 | 38 | 10 | 7000 | 10000 | 165 | 107/142 | 103 | |||||||
| WHKM1-250H | 75 | 20 | 50 | 10 | 7000 | 10000 | ||||||||||
| WHKM1-40DL | 400 |
225、250、315, 350、400 |
1000 | 12 | 50 | - | 38 | - | 7000 | 10000 | 257 | 150/198 | 105 | 44 | 194 | φ7 |
| WHKM1-400M | 65 | 20 | 49 | 10 | 7000 | 10000 | 257 | 150/198 | 105 | |||||||
| WHKM1-400H | 85 | 20 | 65 | 10 | 7000 | 10000 | ||||||||||
| WHKM1-630L | 630 | 400、500、630 | 1000 | 12 | 65 | - | 42 | - | 7000 | 10000 | 270 | 182/240 | 110 | 58 | 200 | φ7 |
| WHKM1-630M | 75 | 20 | 50 | 15 | 7000 | 10000 | 270 | 182 | 110 | |||||||
| WHKM1-630H | 85 | 20 | 65 | 15 | 7000 | 10000 | ||||||||||
| WHKM1-800M | 800 | 630,700、800 | 1000 | 12 | 75 | 20 | 56 | 15 | 7000 | 10000 | 275 | 210 | 103 | 70 | 243 | φ7 |
| WHKM1-800H | 85 | 20 | 65 | 15 | 7000 | 10000 | ||||||||||

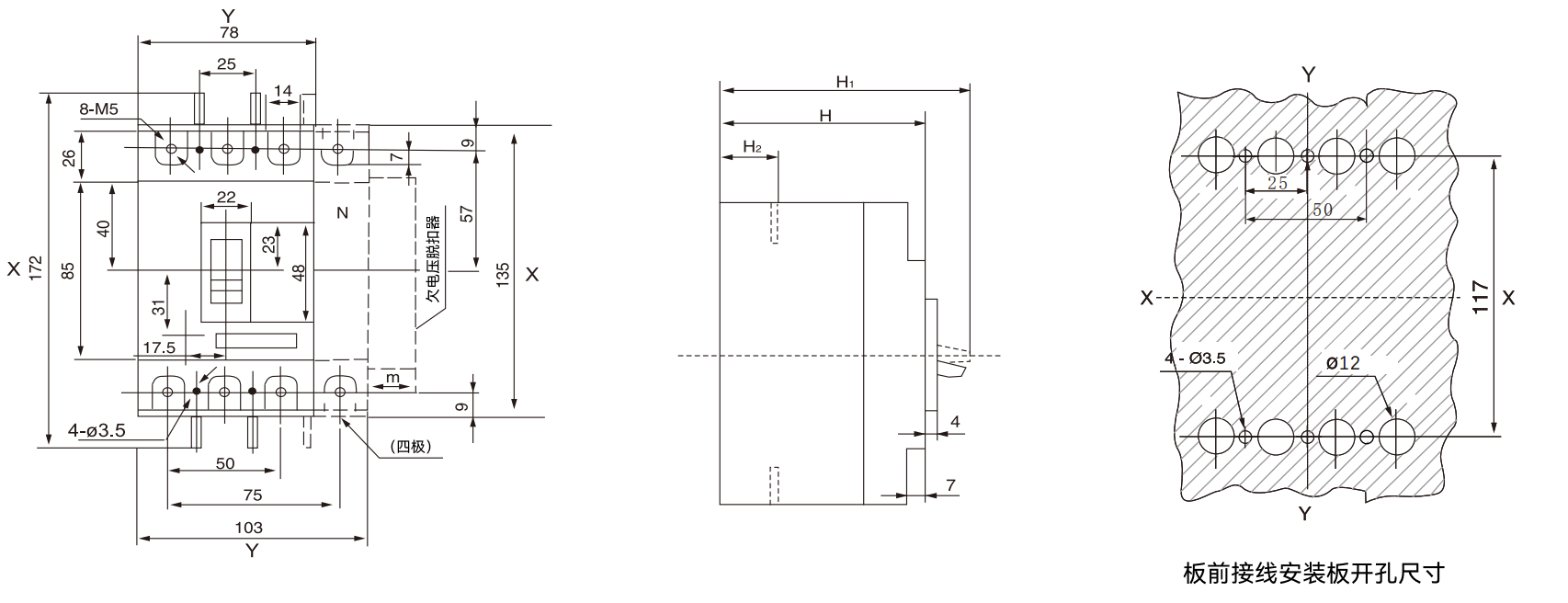

WHKM1-63(L、M)板前接线尺寸(三极、四极)X-X、Y-Y三极断路器中心
| 型号 | H | H1 | H2 |
|---|---|---|---|
| WHKM1-63L | 73.5 | 90.5 | 20.5 |
| WHKM1-63M | 81.5 | 98.5 | 28.5 |
| WHKM1-63四极 | 81.5 | 98.5 | 28.5 |
WHKM1-63(L、M)板后接线尺寸(三极、四极)X-X、Y-Y三极断路器中心

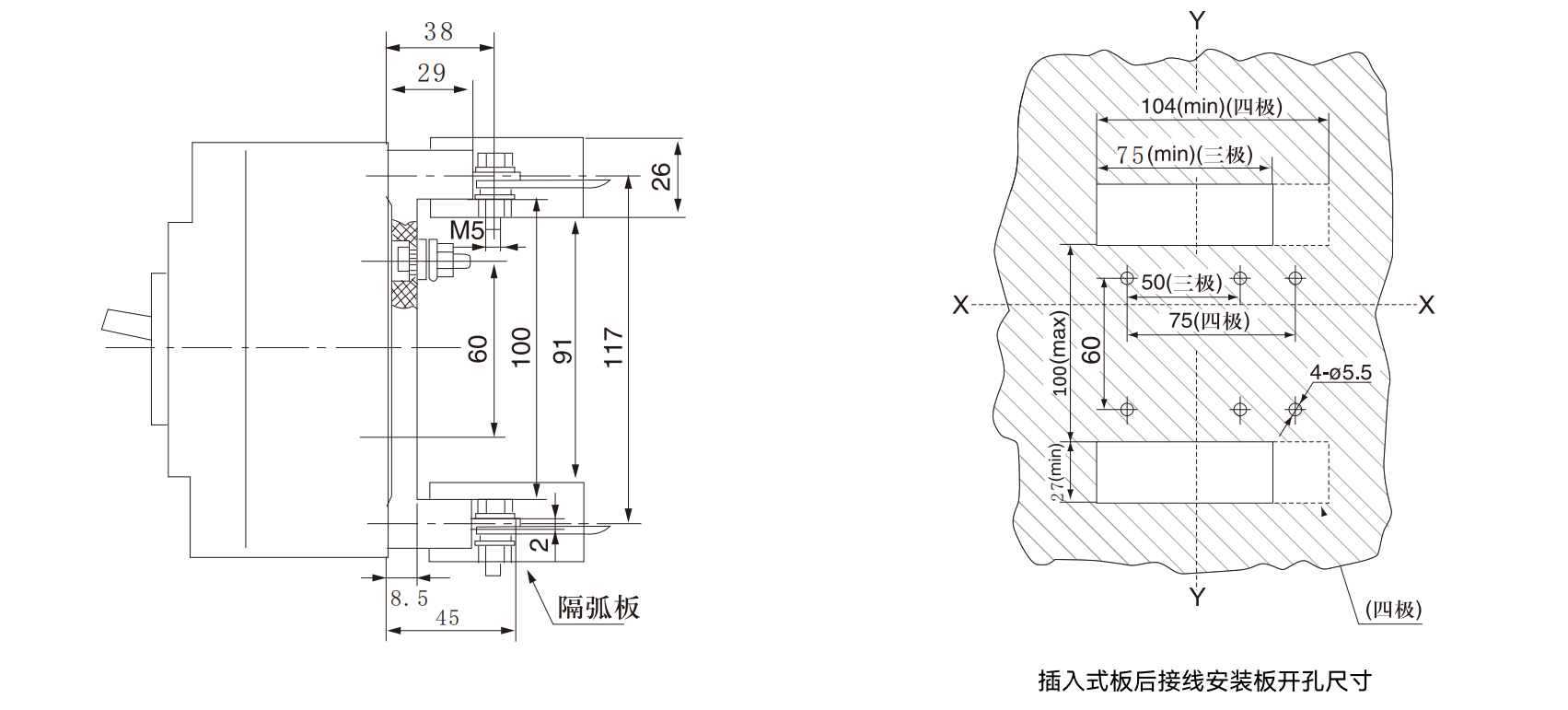

WHKM1-63(L、M)插入式板前接线尺寸(三极)X-X、Y-Y为三极断路器中心

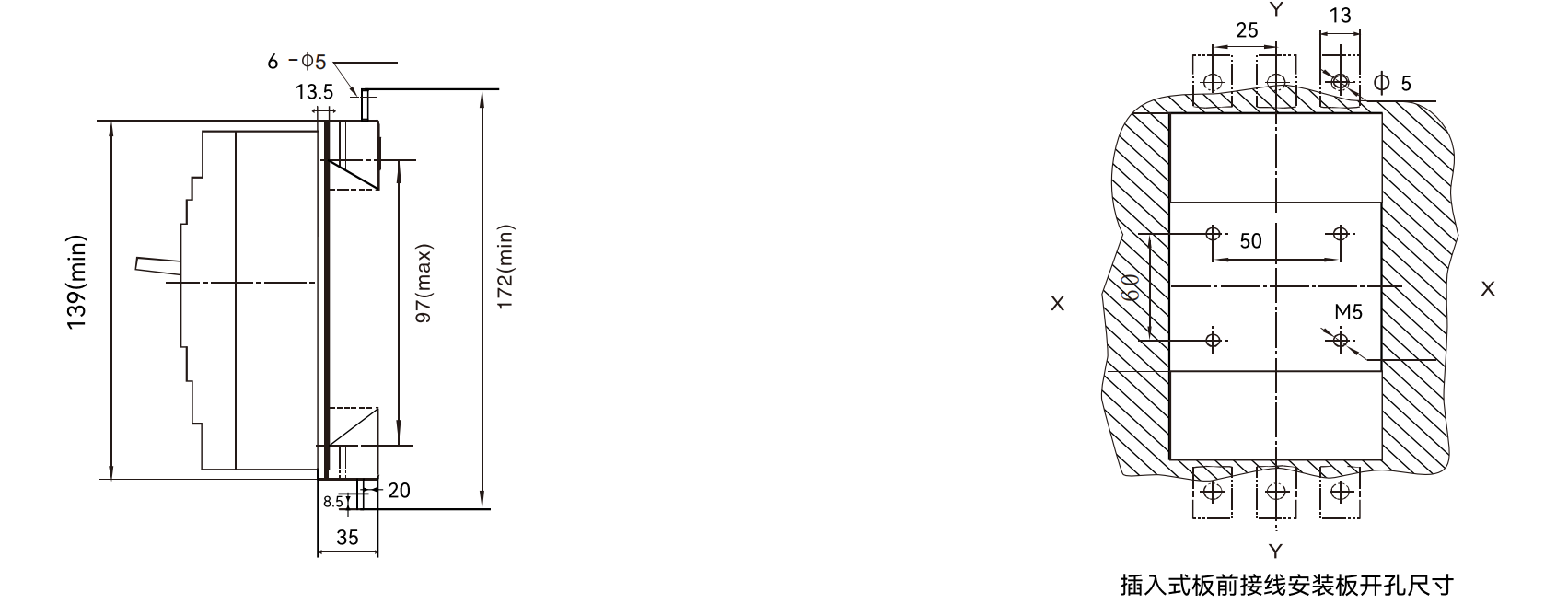

WHKM1-63(L、M)插入式板后接线尺寸(三极、四极)X-X、Y-Y三极断路器中心
WHKM1-100/160(L、M、H)板前接线尺寸(三极、四极)X-X、Y-Y三极断路器中心
| 型号 | H | H1 |
|---|---|---|
| WHKM1-100/160L | 68 | 86 |
| WHKM1-100/160M、WHKM1-100/160H | 86 | 104 |

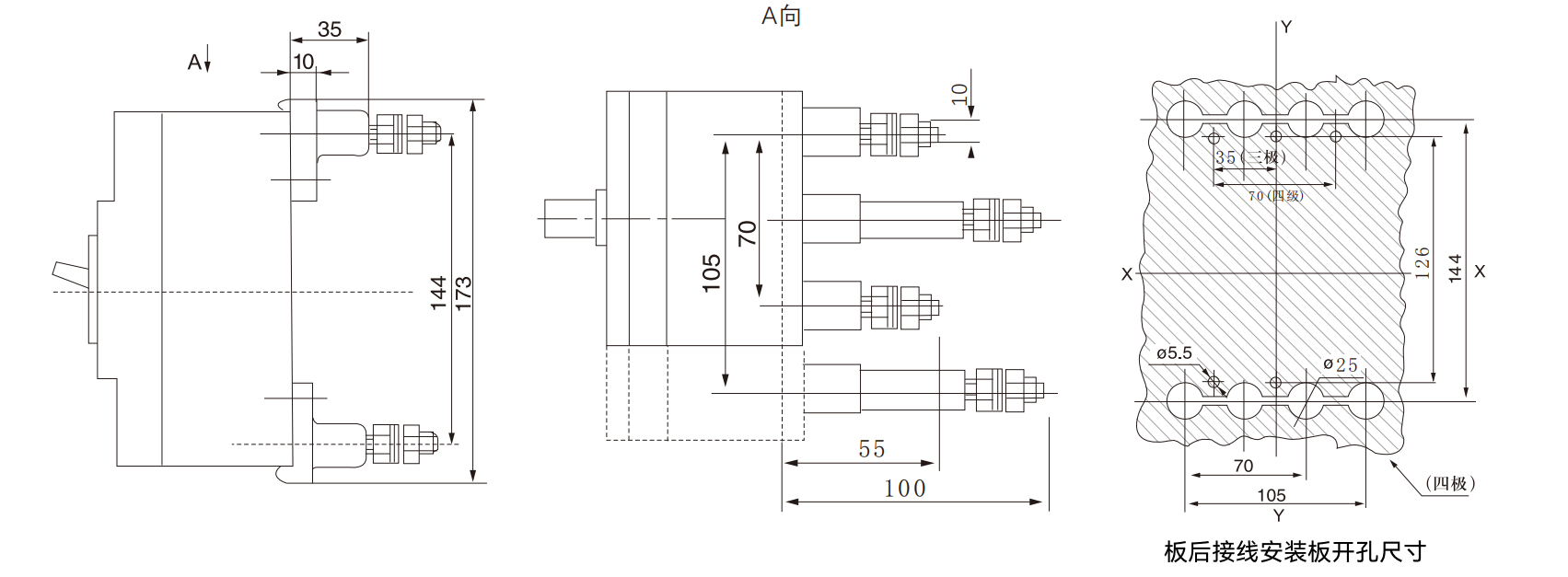

WHKM1-100/160(L、M、H)板后接线尺寸(三极、四极)X-X、Y-Y三极断路器中心
WHKM1-100/160(L、M、H)插入式板前接线尺寸(三极)X-X、Y-Y为三极断路器中心

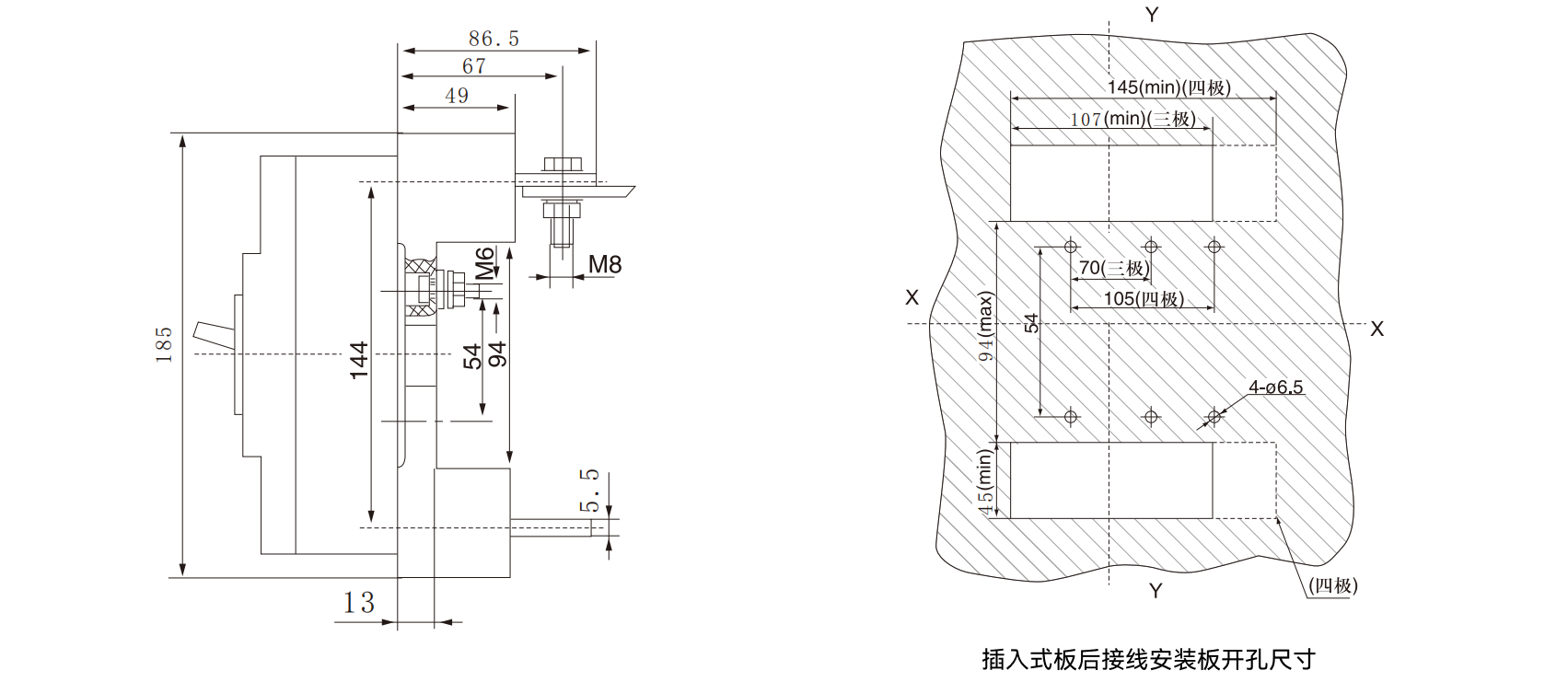

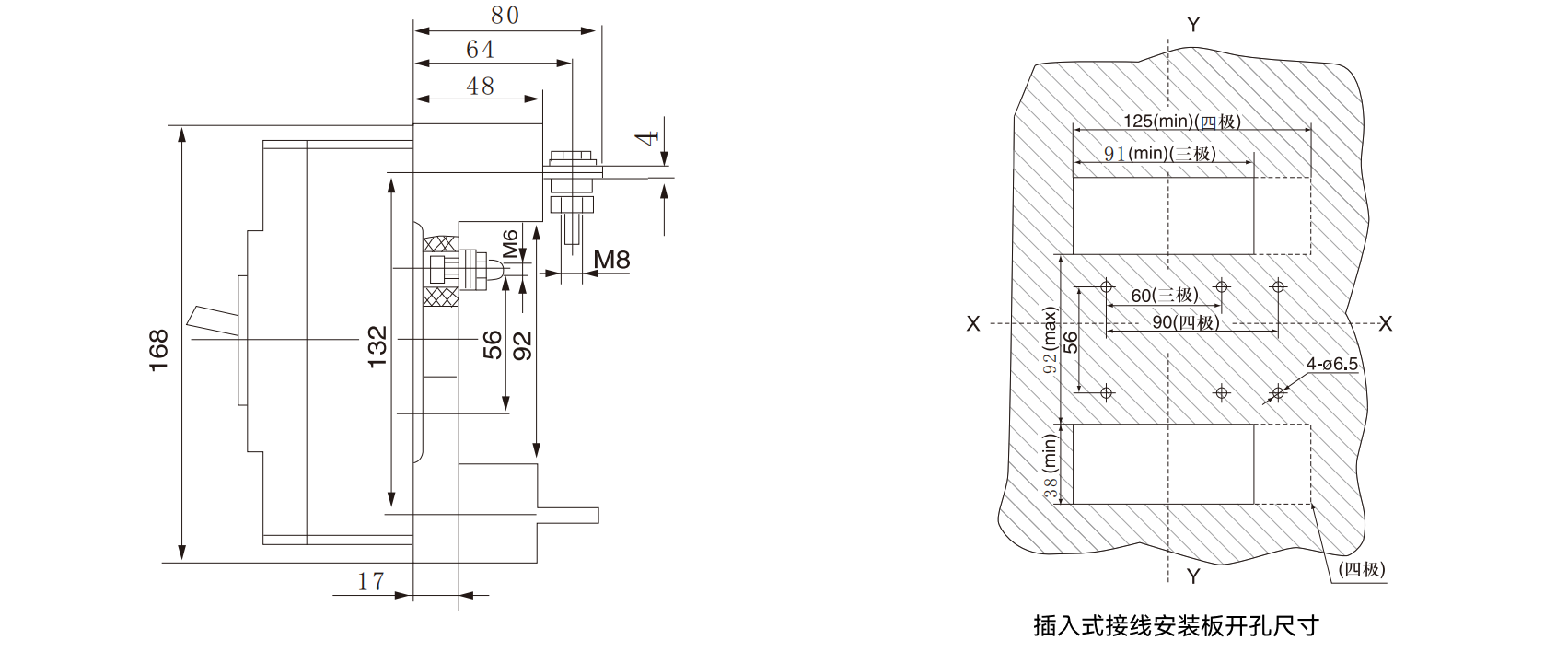

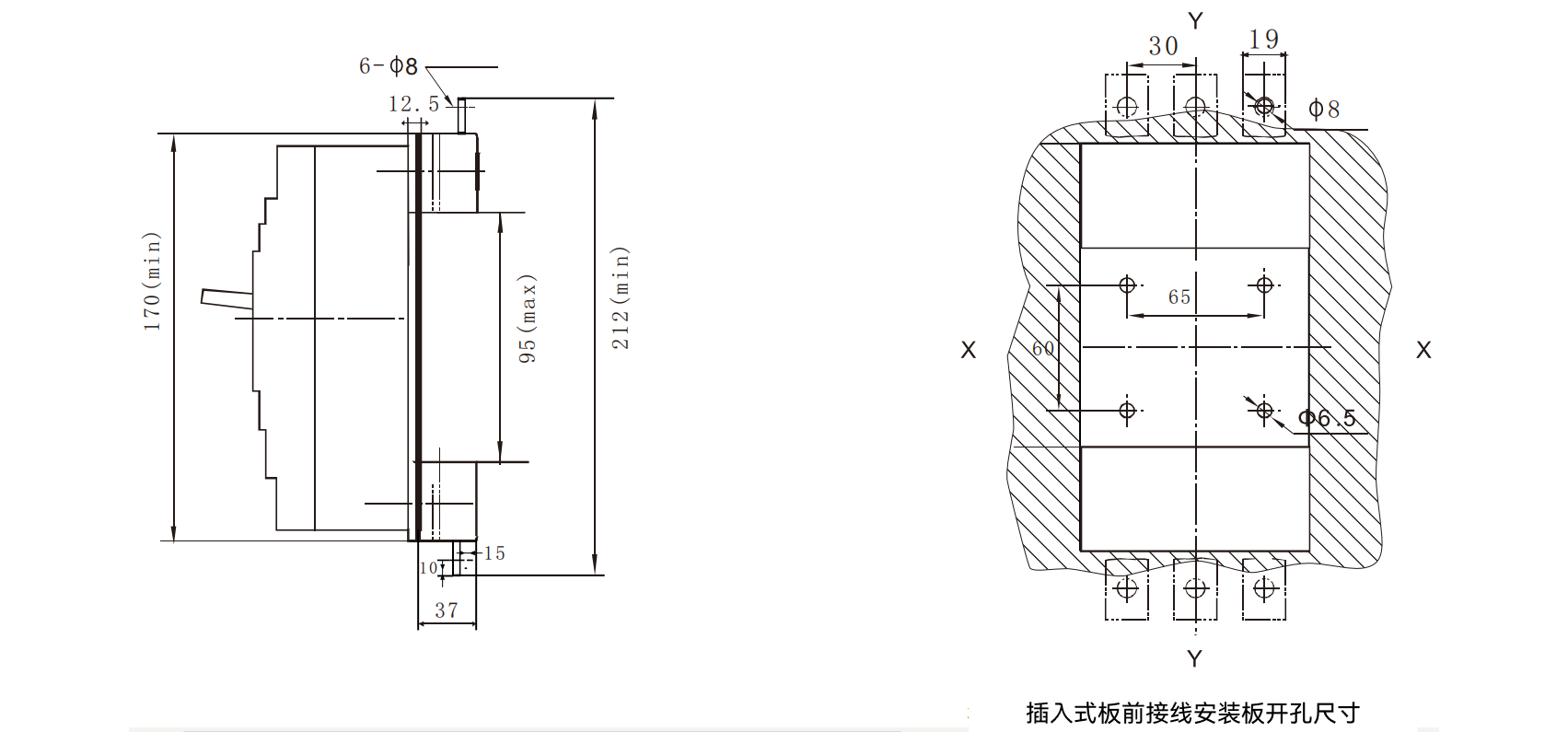

WHKM1-100/160(L、M、H)插入式板后接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心

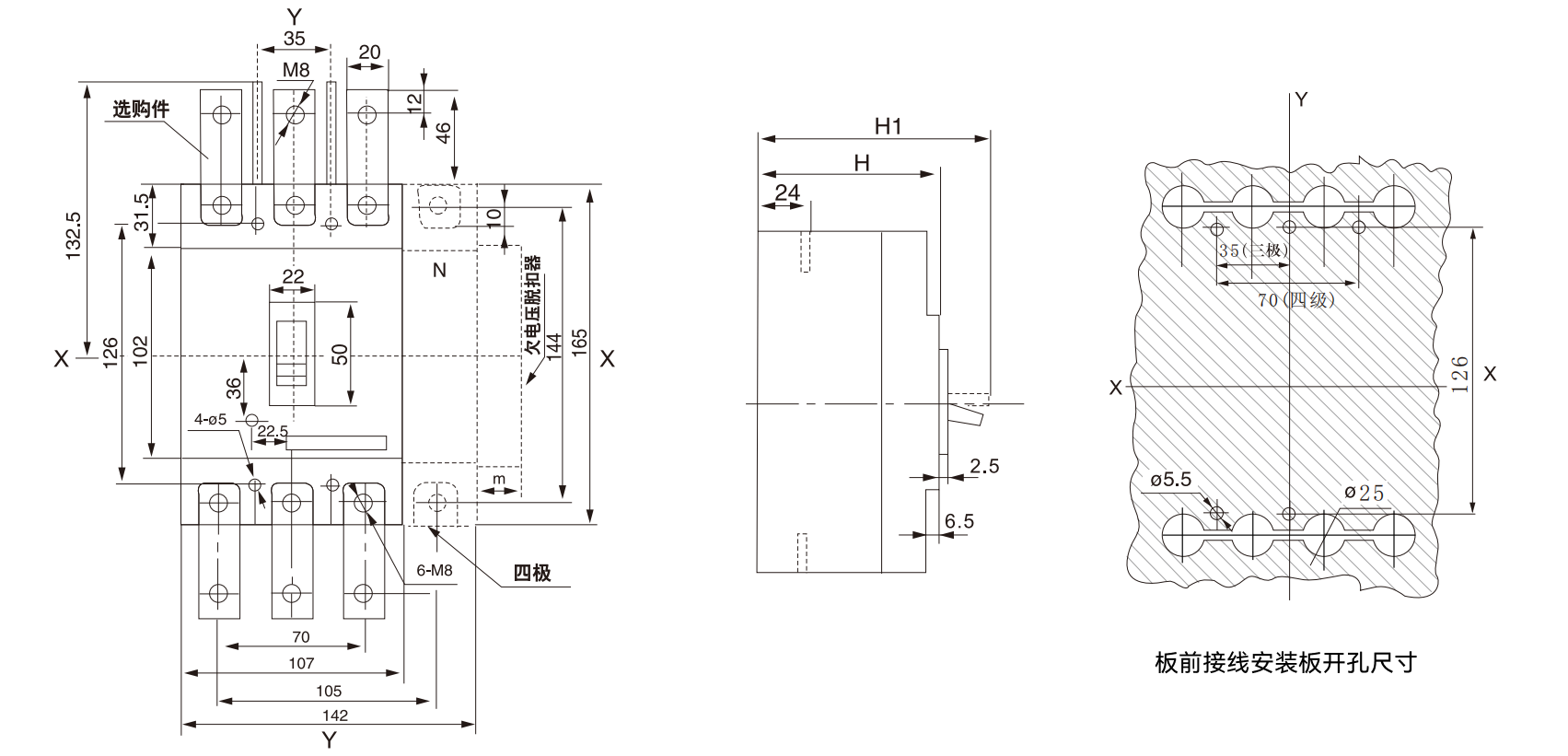

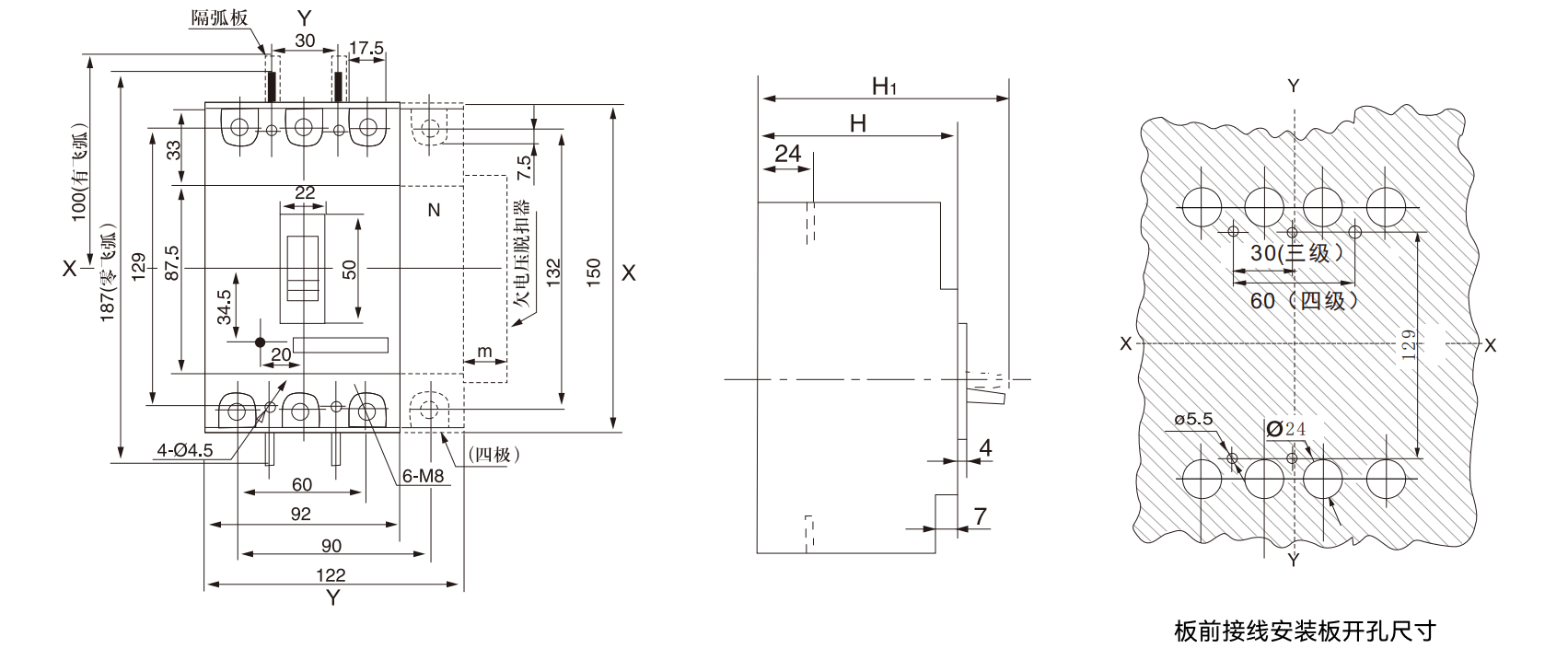

WHKM1-250(L、M、H)板前接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心
| 型号 | H | H1 |
|---|---|---|
| WHKM1-250L | 86 | 110 |
| WHKM1-250M、WHKM1-250H | 103 | 127 |

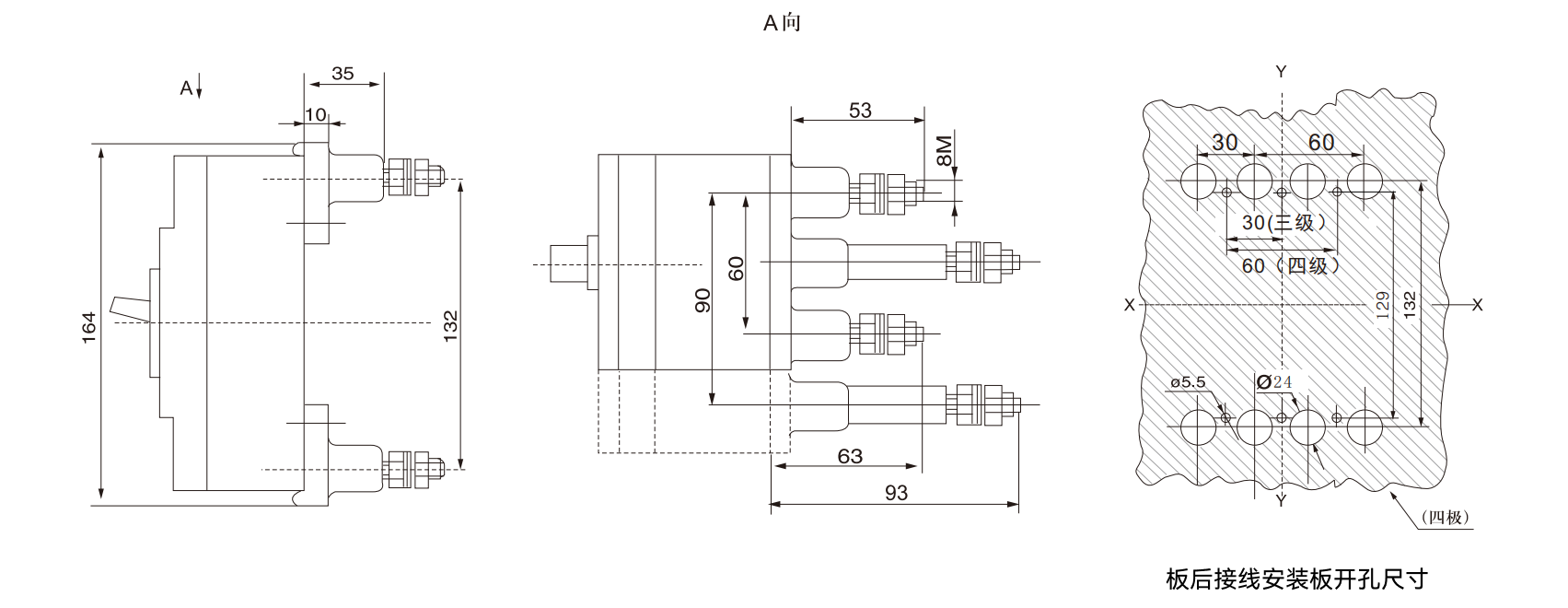

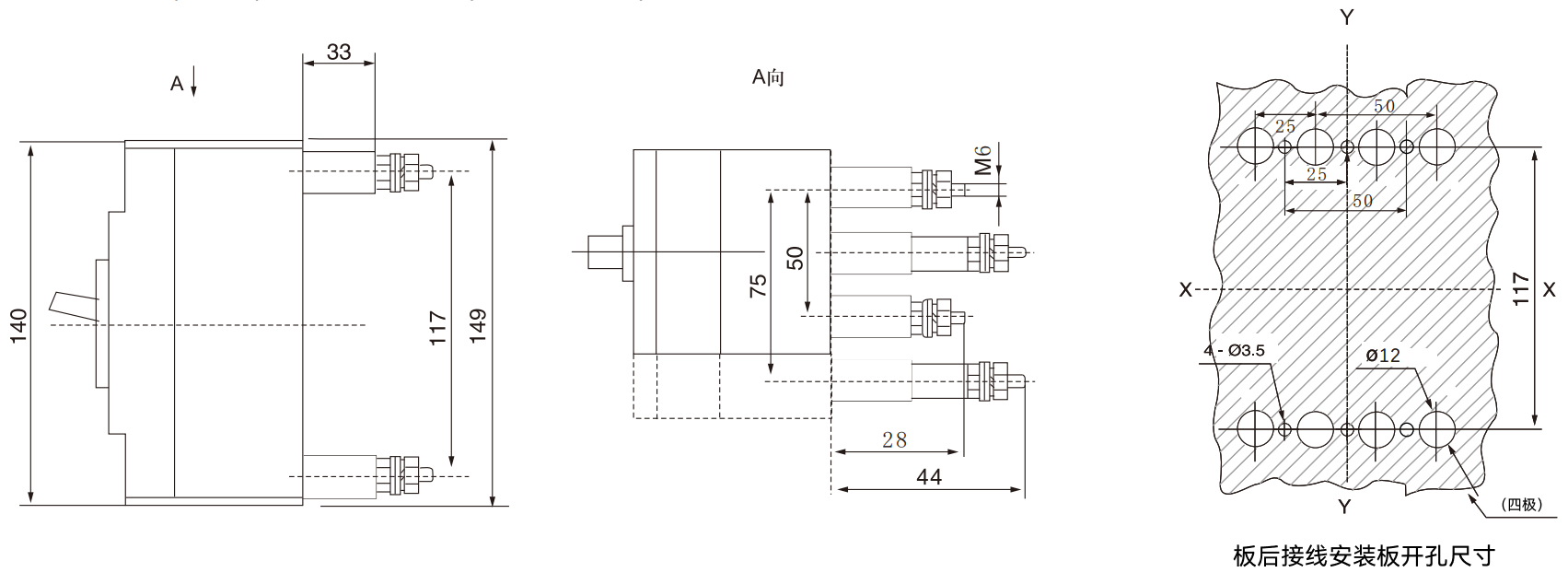

WHKM1-250(L、M、H)板后接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1-250(L、M、H)插入式板前接线尺寸(三极)X-X、Y-Y为三极断路器中心

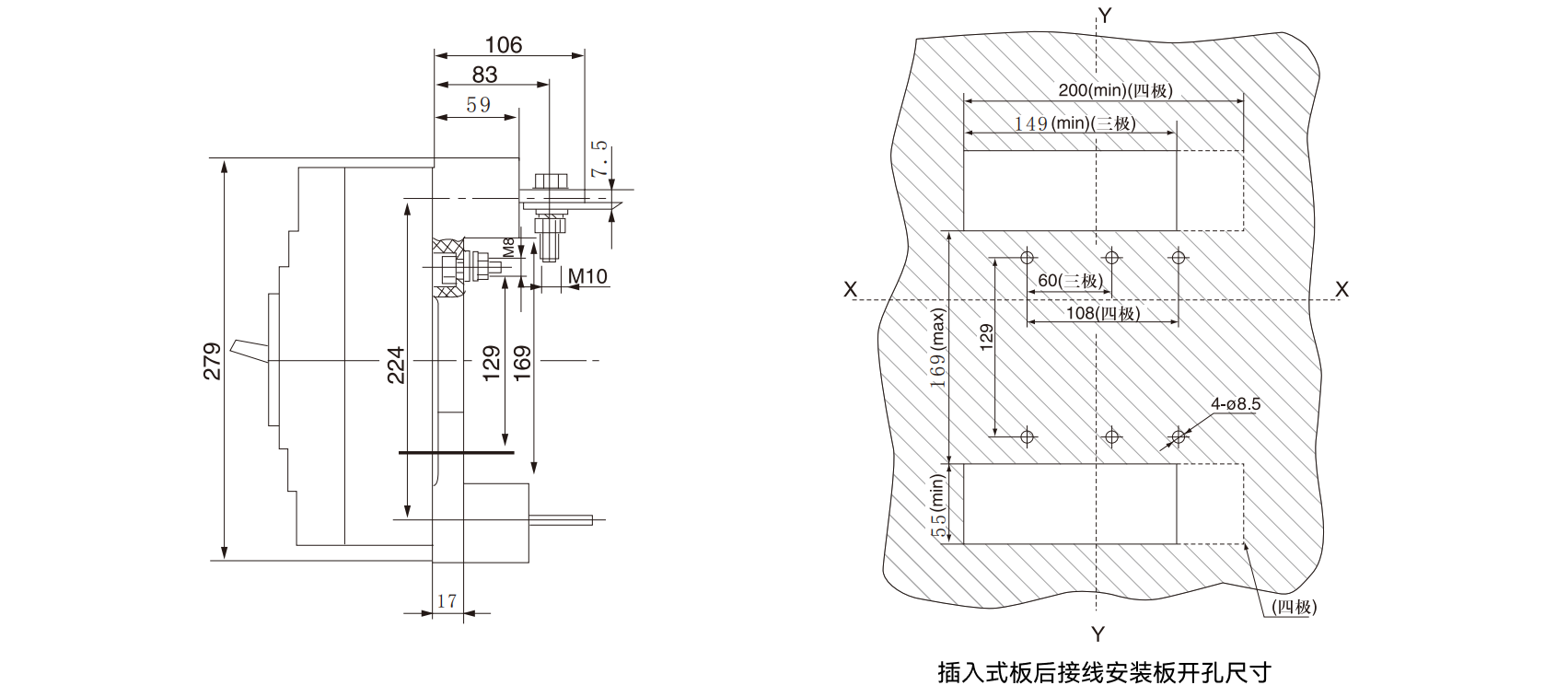

WHKM1-250(L、M、H)插入式板后接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心

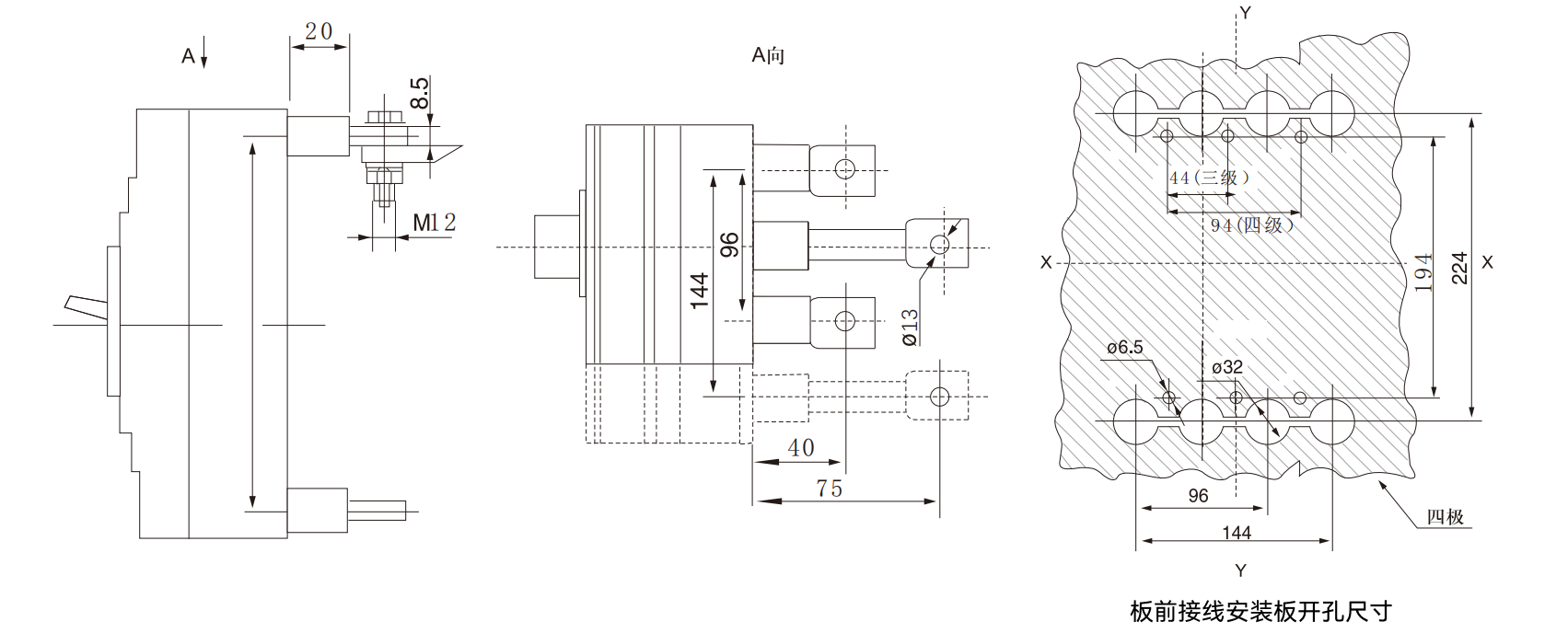

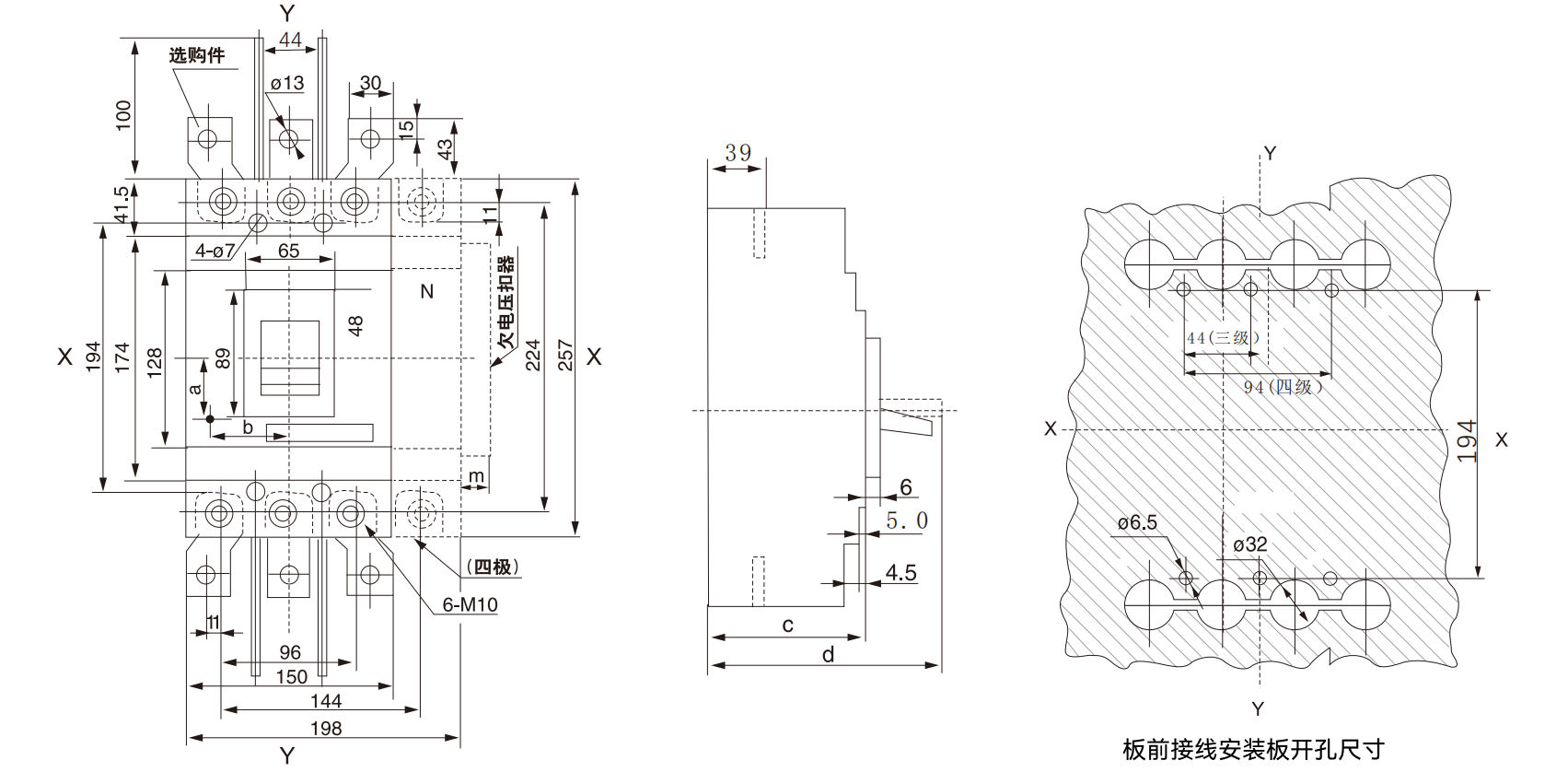

WHKM1-400(L、M、H)板前接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心
| 型号 | a | b | c | d |
|---|---|---|---|---|
| WHKM1-400 | 43 | 57 | 107 | 150 |

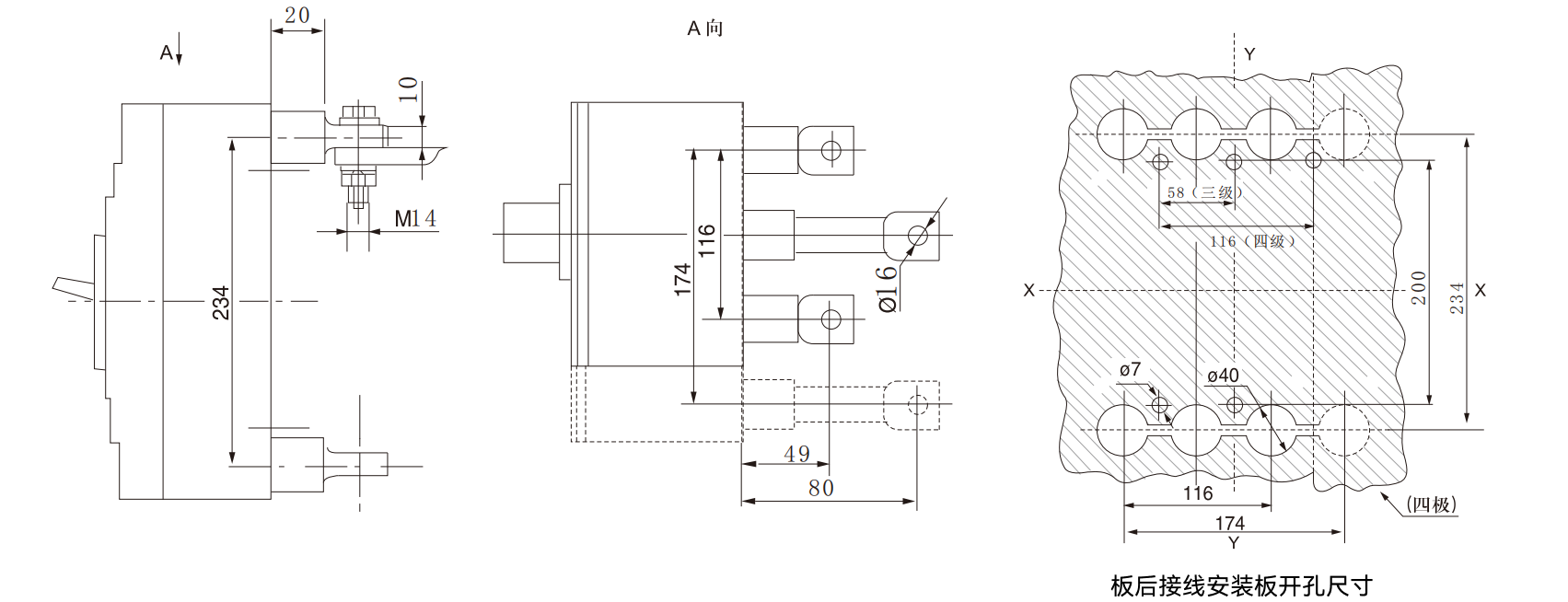

WHKM1-400(L、M、H)板后接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1-400(L、M、H)插入式板前接线尺寸(三极)X-X、Y-Y为三极断路器中心

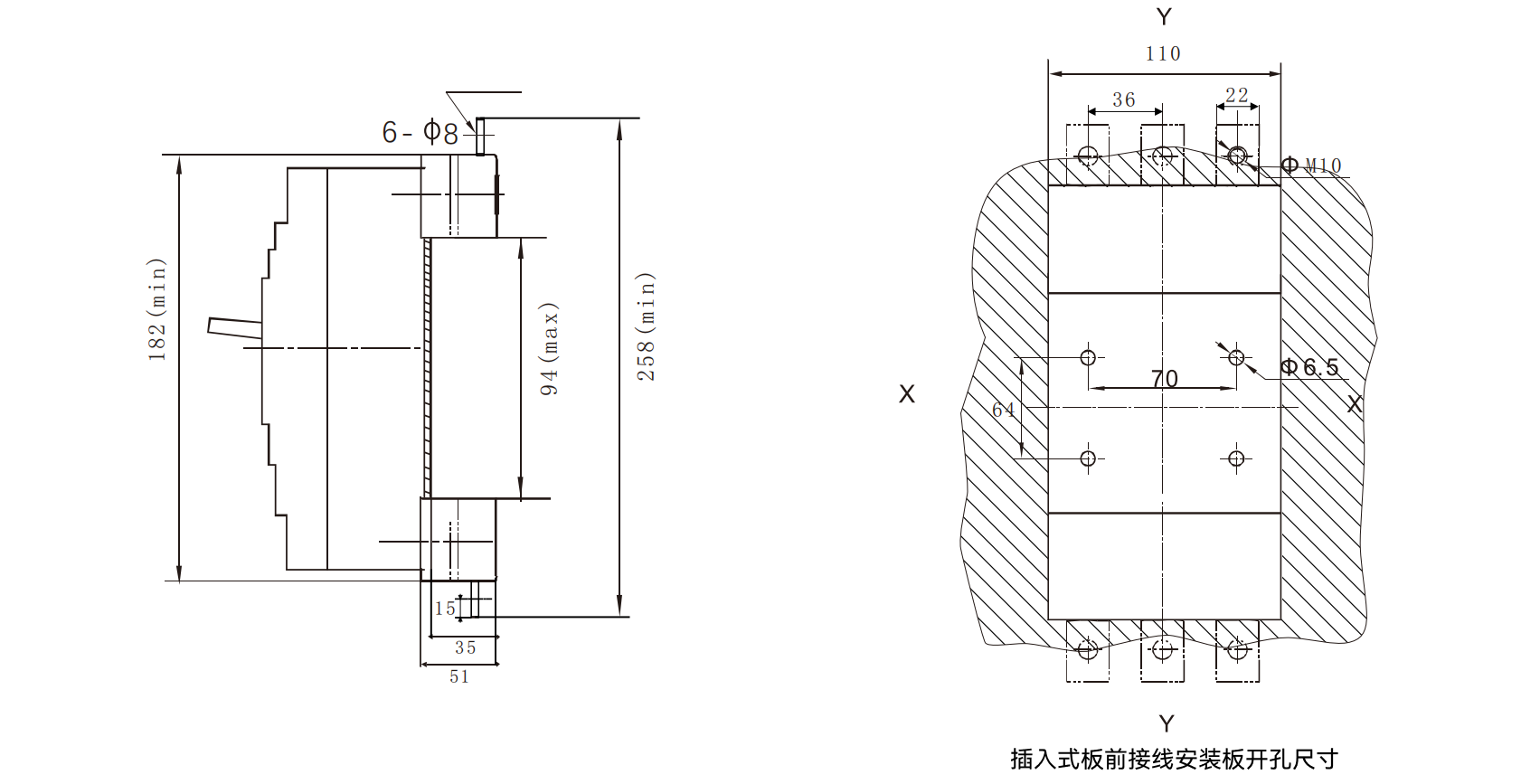

WHKM1-400(L、M、H)插入式板后接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心

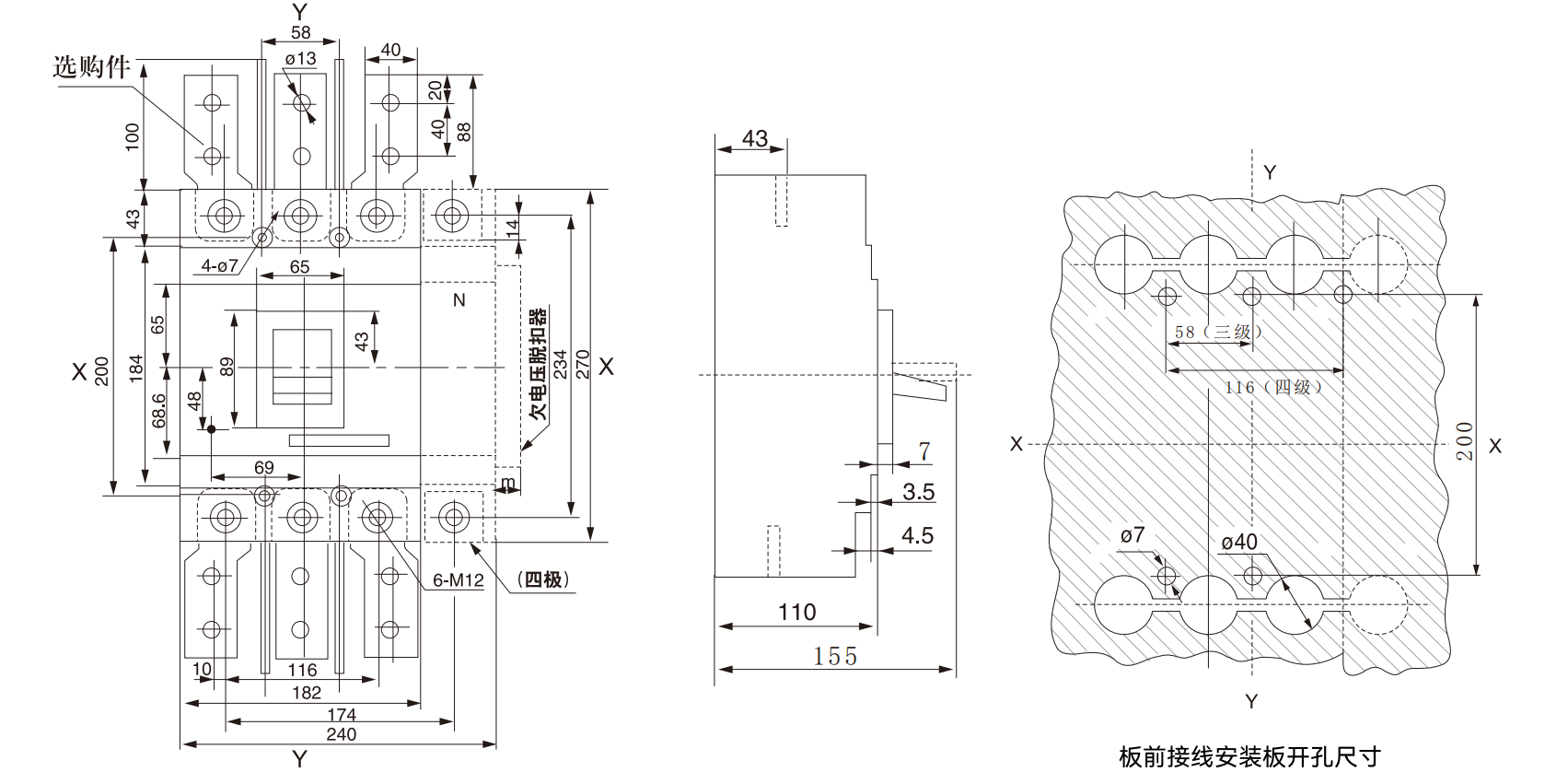

WHKM1-630(L、M、H)板前接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1-630(L、M、H)板后接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心

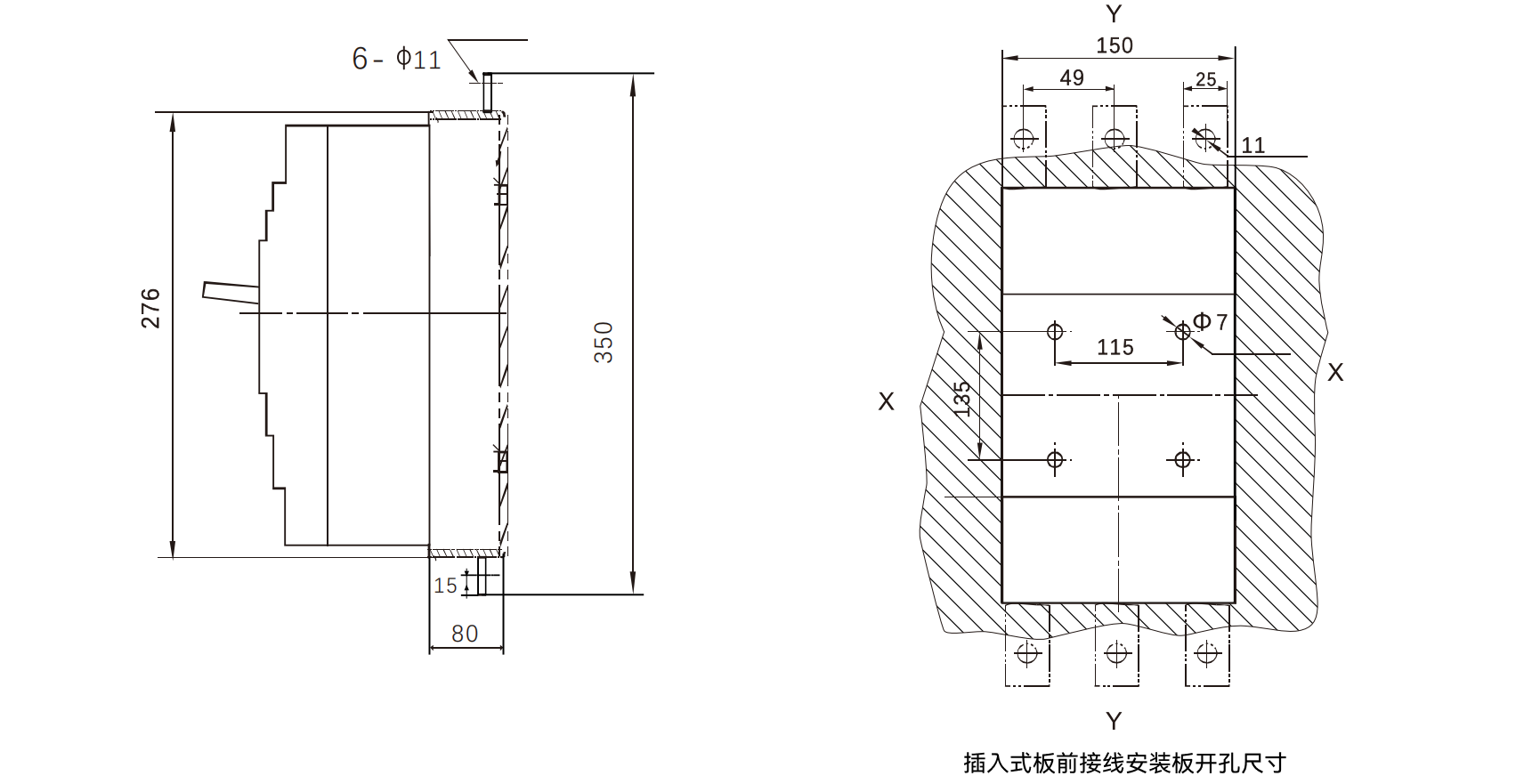

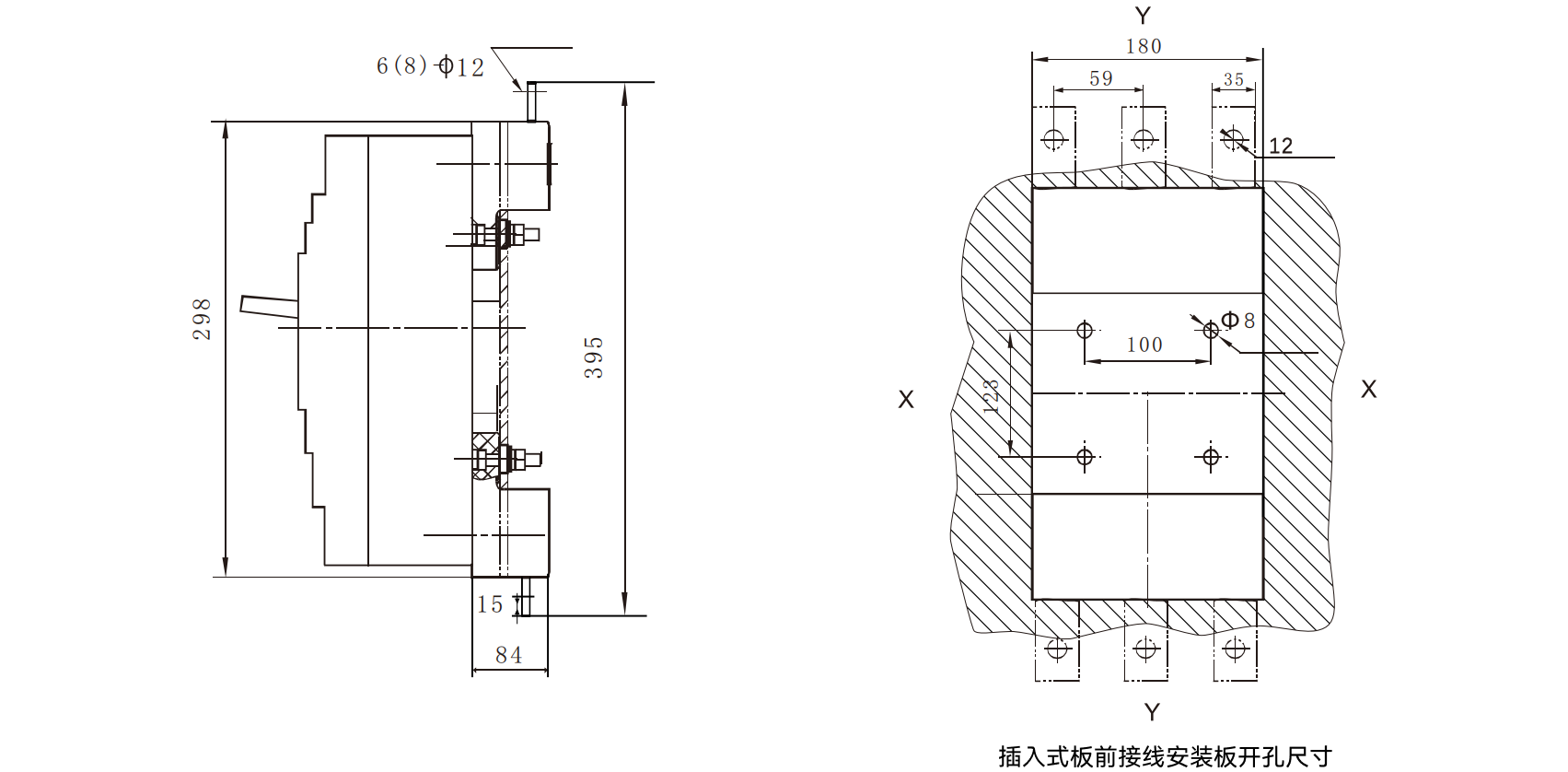

WHKM1-630(L、M、H)插入式板前接线尺寸(三极)X-X、Y-Y为三极断路器中心

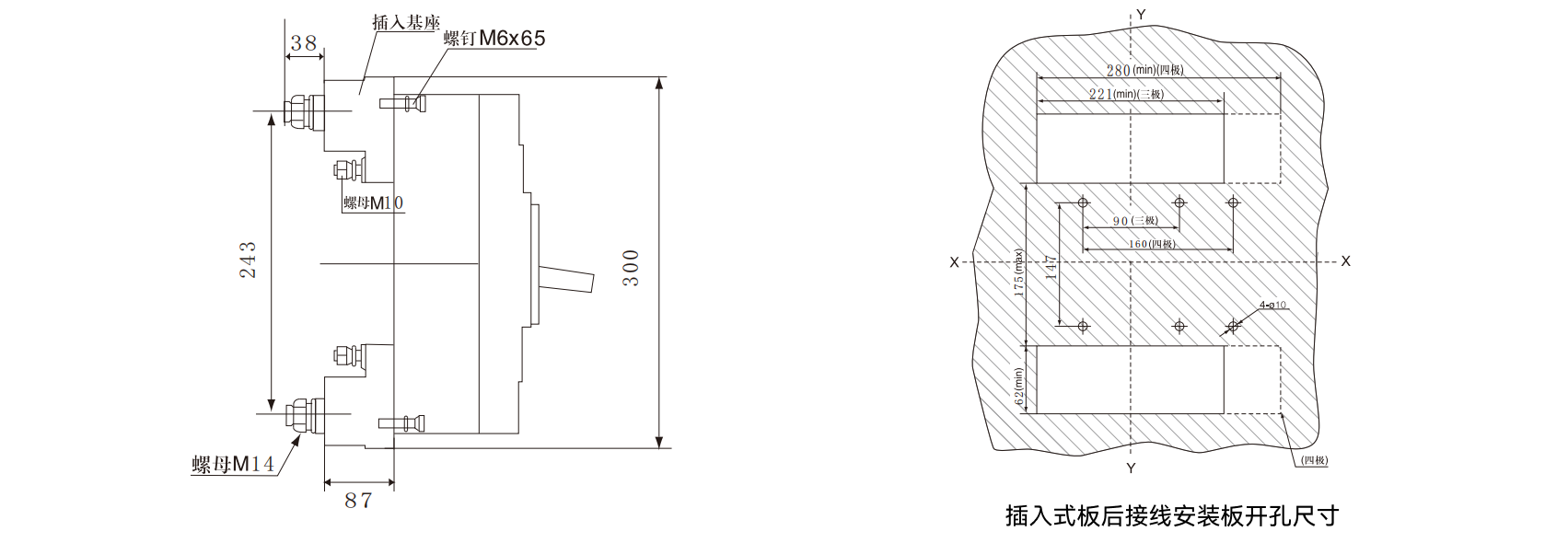

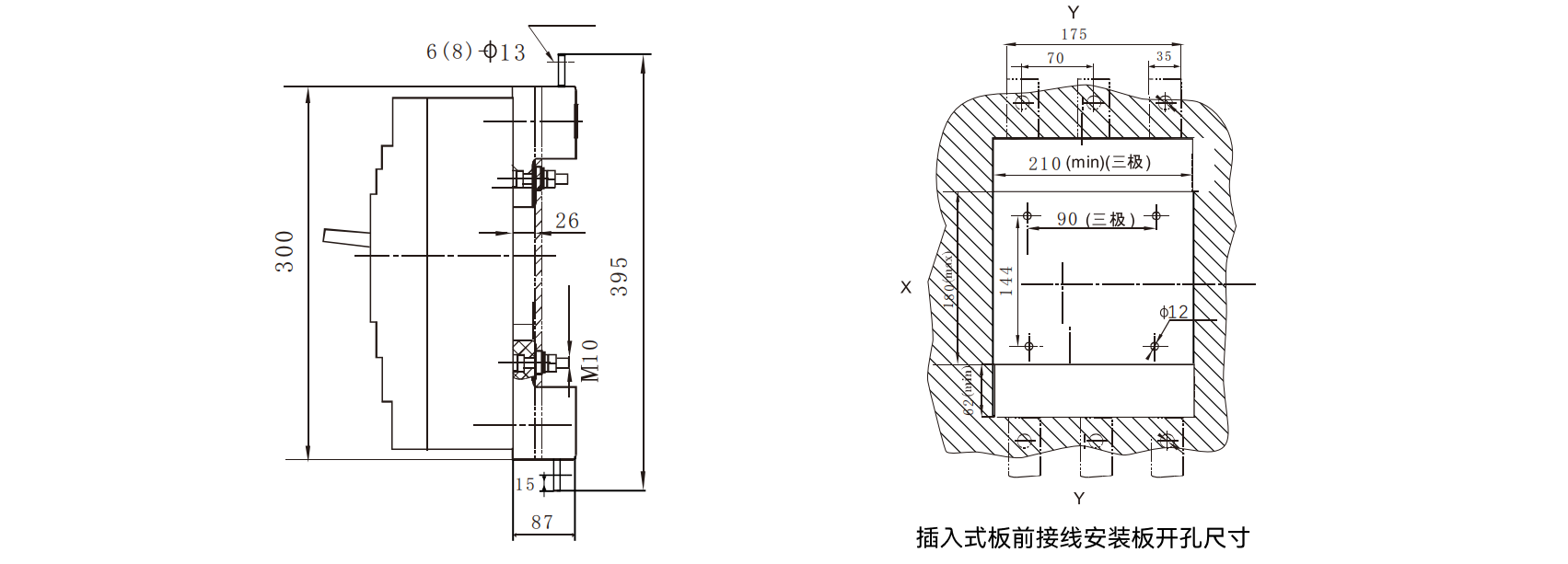

WHKM1-630(L、M、H)插入式板后接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心

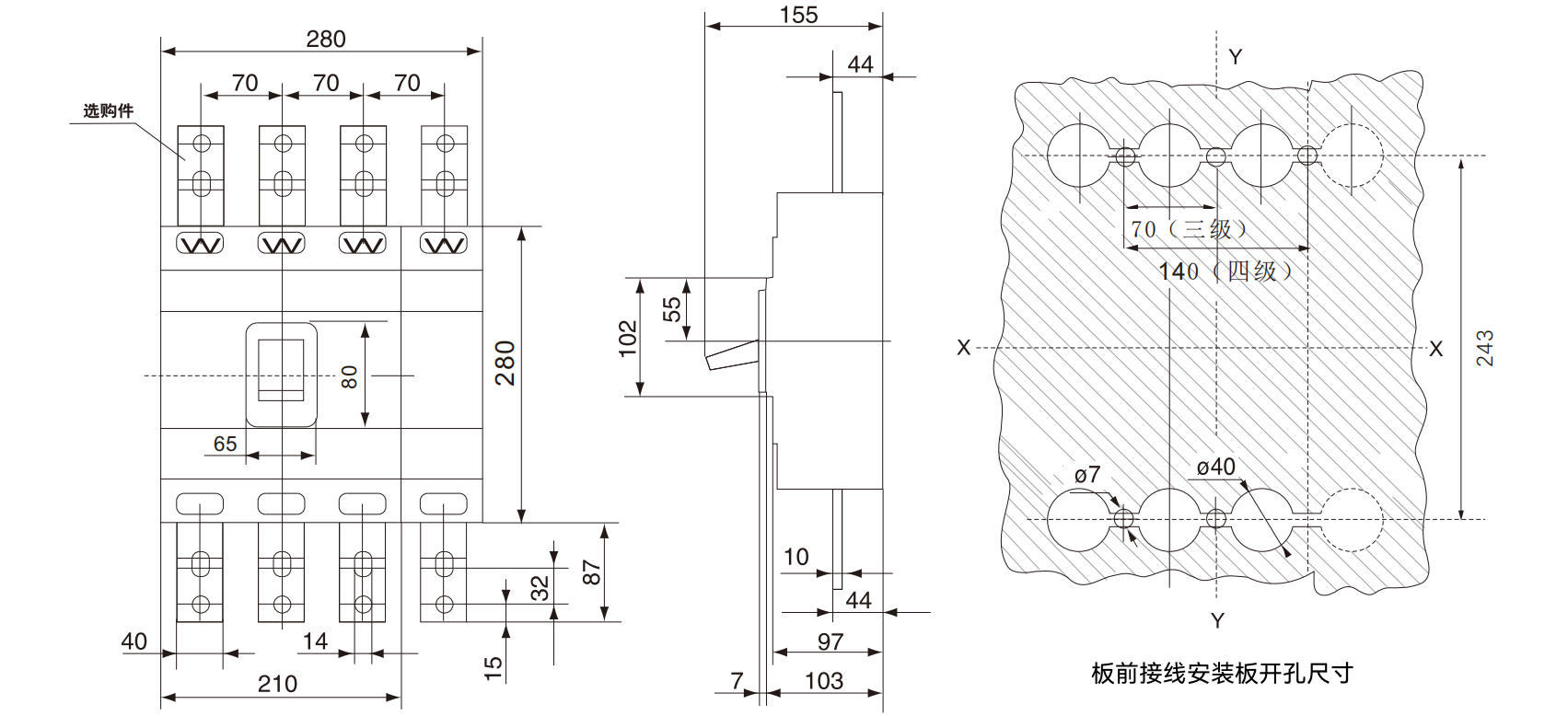

WHKM1-800(M、H)板前接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心

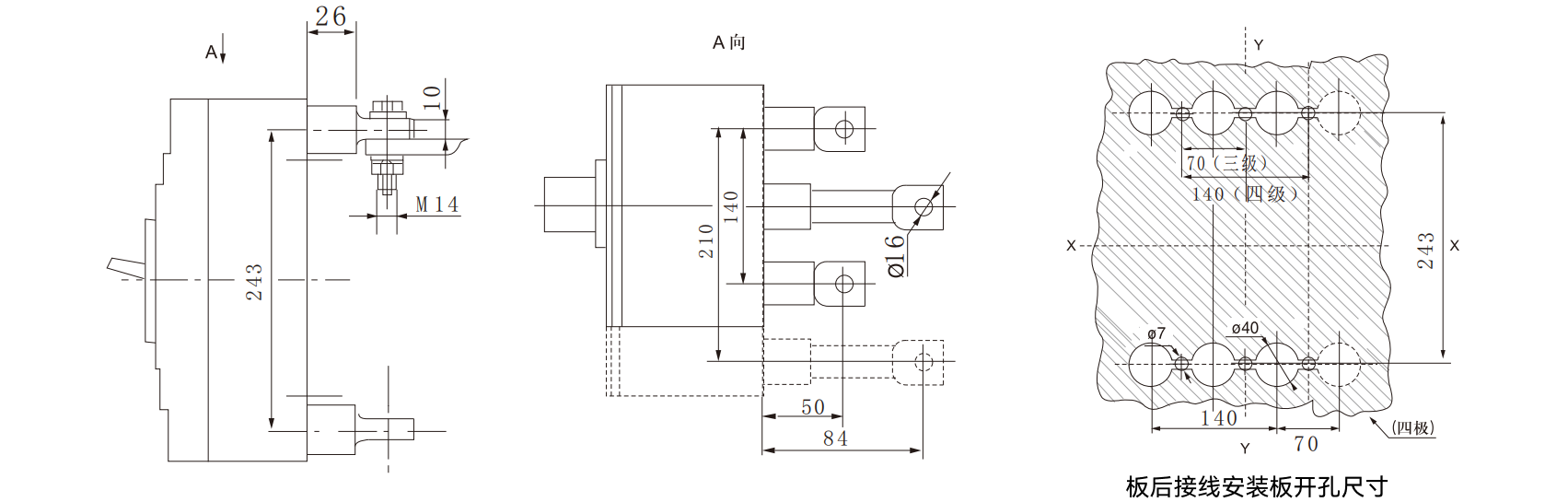

WHKM1-800(M、H)板后接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心
WHKM1-800(M、H)插入式板前线尺寸(三极)X-X、Y-Y为三极断路器中心

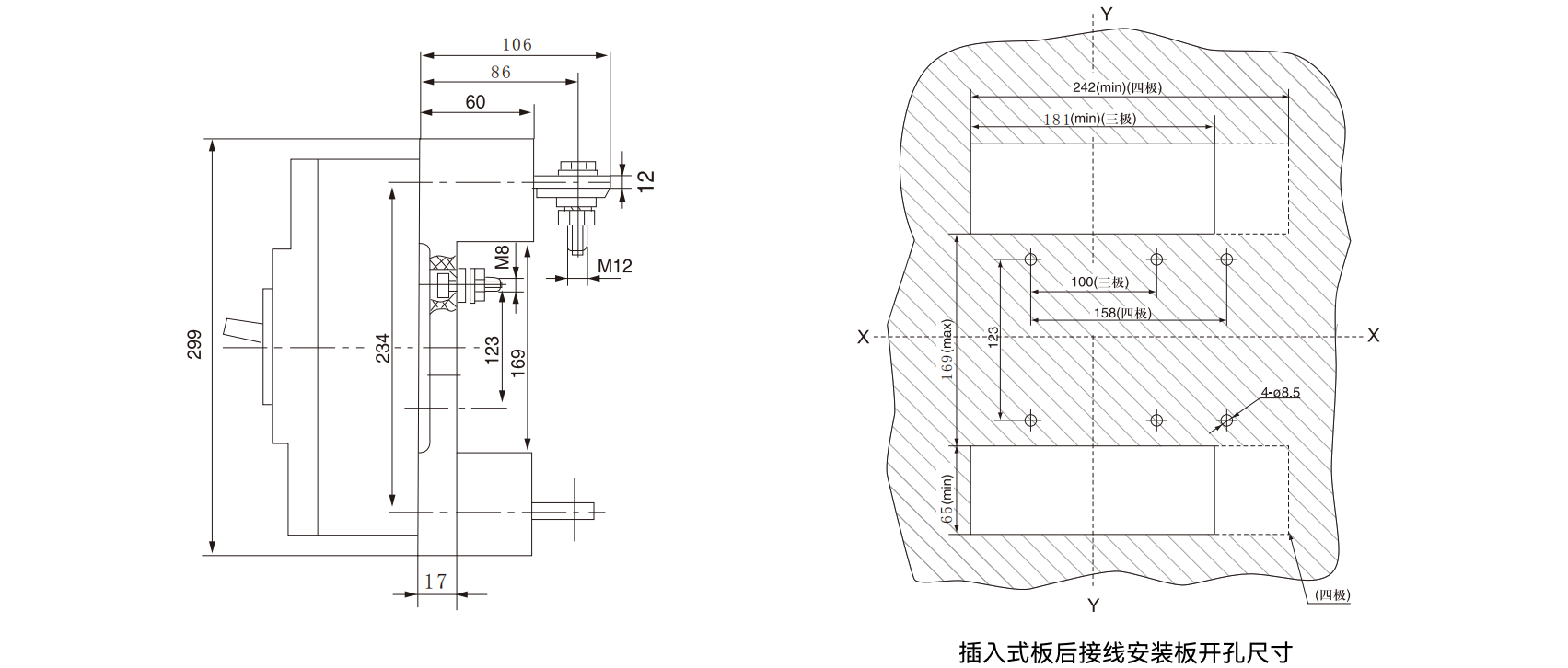

WHKM1-800(M、H)插入式板后接线尺寸(三极、四极)X-X、Y-Y为三极断路器中心
内外部附件
断路器的内部附件（根据用户需要断路器附件可直接引出接线，或加装引出接线端子排）。
1、欠电压脱扣器：50Hz AC230V、AC400V可选
欠电压脱扣器功率（表九）
| 配用断路器 |
欠电压脱扣器功率（VA） AC230V |
欠电压脱扣器功率（VA） AC400V |
|---|---|---|
| WHKM1-63 | 3.5 | 3.3 |
| WHKM1-100 | 2.6 | 3.3 |
| WHKM1-160 | 2.6 | 3.3 |
| WHKM1-250 | 3.8 | 3.3 |
| WHKM1-400 | 3.7 | 2.7 |
| WHKM1-630 | 2.3 | 2.7 |
| WHKM1-800 | 2.5 | 2.8 |
在额定工作电压的35%~70%时，欠电压脱扣器应可靠使断路器脱扣。
在额定工作电压的85%-110%时，欠电压脱扣器应保证断路器能合闸：
在额定工作电压低于35%时，欠电压脱扣器应防止断路器合闸。
敬告：欠电压脱扣器必须先通电，断路器才能再扣及合闸。否则将损坏断路器！*(欠电压模块厚度：20mm)
2、分励脱扣器

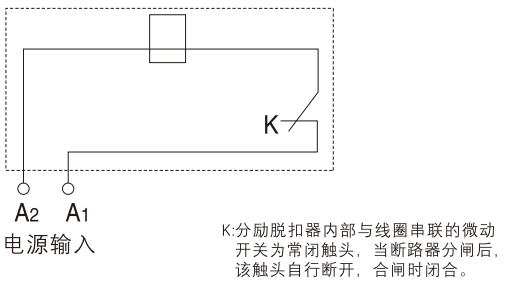

接线图（虚框内为开关内部附件）
电压规格：AC50Hz，230V或400V；DC220V或24V（注：DC24V为不推荐规格）
在额定控制电源电压的70~110%之间时，分励脱扣器应可靠使断路器脱扣。
（分励脱扣器长线型线长：50mm）
（分励脱扣器端子型厚度：20mm）
3、报警触头
| 断路器状态 | 触头连接图 |
|---|---|
| 断路器处于“分”“合”时的位置 |
|
| 断路器处于“自由脱扣”（报警）时的位置 |
|
*（报警触头长线型线长：50m）
（报警触头端子型厚度：20mm）
4、辅助触头
| 断路器状态 | 触头连接图 | 说明 |
|---|---|---|
| 断路器处于“分”时的位置 |
|
光荣等级电流400A及以上断路器（一组为四对触头） 光荣等级电流250A及以下断路器（一组为二对触头） |
| 断路器处于“合”时的位置 |
|
光荣等级电流100A及以上断路器（一组为四对触头） 光荣等级电流250A及以下断路器（一组为二对触头） |
（辅助触头长线型线长：50mm）
（辅助触头端子型厚度：20mm）
4.1 辅助触头、报警触头额定电流（表十）
| 光荣等级额定电流(InA) | 约定发热电流Ith(A) | 额定工作电流(A) | ||
|---|---|---|---|---|
| AC400V | DC220V | |||
| 辅助触头 | ≤250 | 3 | 0.3 | 0.15 |
| ≥400 | 3 | 0.4 | 0.2 | |
| 报警触头 | ≤600 | 3 | 0.3 | 0.15 |
4.2 辅助触头的通电操作性能及相应的试验条件（表十一）
| 使用类别 | 接通on | 分断off |
通电操作 循环次数 |
每分钟操作 循环次数 |
通电时间 | ||||
|---|---|---|---|---|---|---|---|---|---|
| I/Ie | U/Ue | cosφ或T0.95 | I/Ie | U/Ue | cosφ或T0.5 | ||||
| AC-15 | 10 | 1 | 0.3 | 1 | 1 | 0.3 | 6050 | 6 | ≥0.05s |
| DC-13 | 1 | 1 | 6Pe | 1 | 1 | 6Pe | ≥T0.95 | ||
4.3 辅助触头的非正常条件下接通与分断能力（表十二）
| 使用类别 | 接通on | 分断off |
通电操作 循环次数 |
每分钟操作 循环次数 |
通电时间 | ||||
|---|---|---|---|---|---|---|---|---|---|
| I/Ie | U/Ue | cosφ或T0.95 | I/Ie | U/Ue | cosφ或T0.5 | ||||
| AC-15 | 10 | 11 | 0.3 | 10 | 11 | 0.3 | 10 | 2 | ≥0.05s |
| DC-13 | 1.1 | 1.1 | 6Pe | 1.1 | 1.1 | 6Pe | ≥T0.95 | ||
注：上述二表
1. 6Pe=T0.95是经验公式，其中Pe以“瓦"为单位，T0.95以毫秒为单位。
2. 当断路器的操作性能总次数小于6050次时，则辅助触头的通电操作性能次数可与断路器操作性能总次数相等。
3. 操作频率和通电时间允许与断路器主电路的一致。
断路器的外部附件

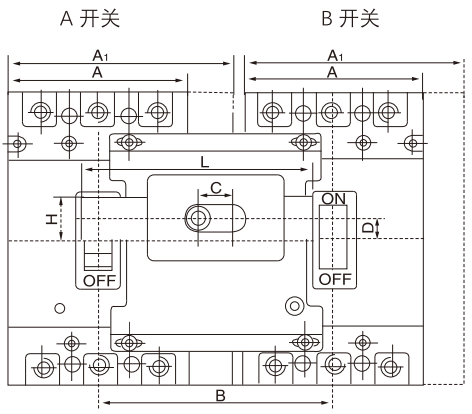

1. 两台断路器的机械联锁机构
| 产品名称 | A | A1 | B | C | D | L | H | 备注 |
|---|---|---|---|---|---|---|---|---|
| WHKM1-63 | 78 | 102 | 18 | 13 | 95 | 22 | 用于WHKM1-63L、M、 | |
| WHKM1-100 | 92 | 120 | 18 | 11.5 | 118 | 22 | 用于WHOM1-100L、M.H | |
| WHKM1-160 | 92 | 120 | 18 | 11.5 | 118 | 22 | 用于WHML-160L、M.H | |
| WHKM1-250 | 107 | 135 | 18 | 9 | 130 | 22 | 用于WHOM1-250L、M.H | |
| WHKM1-400 | 150 | 190 | 42 | 16 | 175 | 22 | 用于WHM1-400L、M.H | |
| WHKM1-630 | 182 | 220 | 42 | 12 | 198 | 22 | 用于WHKM1-630L、M、H | |
| WHKM1-800 | 210 | 240 | 42 | 29.5 | 230 | 20 | 用于WHKM1-800M.H | |
| WHKM1-63/4P | 103 | 132 | 18 | 13 | 125 | 22 | 用于WHKM1-63四极 | |
| WHKM1-100/4P | 122 | 152 | 18 | 11.5 | 150 | 22 | 用于WHKM1-100四极 | |
| WHKM1-160/4P | 122 | 152 | 18 | 11.5 | 150 | 22 | 用于WHKM1-160四极 | |
| WHKM1-250/4P | 142 | 173 | 18 | 9 | 168 | 22 | 用于WHKM1-250四极 | |
| WHKM1-400/4P | 198 | 240 | 42 | 16 | 225 | 22 | 用于WHKM1-400四极 | |
| WHKM1-630/4P | 240 | 280 | 42 | 12 | 258 | 22 | 用于WHKM1-630四极 |

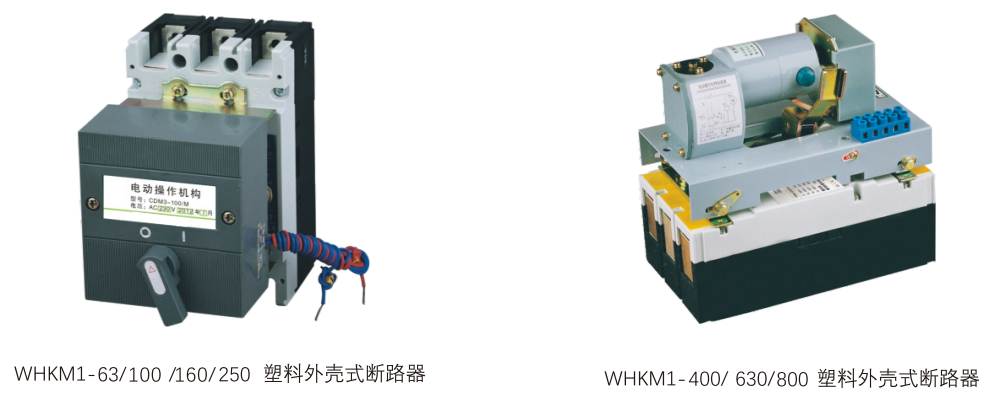

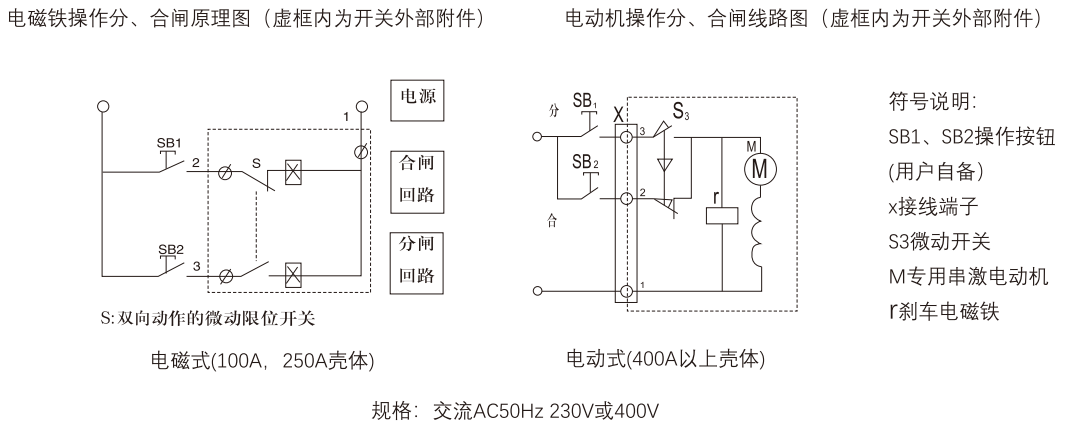

2. 电动操作机构
3. 电动机操作机构的起动电流，功率及寿命（表十四）
| 配用断路器 | 起动电流(A) | 起动功率(VA) | 寿命(次) | |||||
|---|---|---|---|---|---|---|---|---|
| 电磁铁式 | 电动机式 | 电磁铁式 | 电动机式 | 电磁铁式 | 电动机式 | |||
| CD | CD2 | CD | CD2 | |||||
| WHKM1-63L、M | ≤5 | ≤0.5 | 110 | 14 | 10000 | 10000 | ||
| WHKM1-100L、M.H | ≤7 | ≤0.5 | 154 | 14 | 10000 | 10000 | ||
| WHKM1-160L、M、H | ≤7 | ≤0.5 | 154 | 14 | 10000 | 10000 | ||
| WHKM1-250L、M、H | ≤8.5 | ≤0.5 | 187 | 14 | 8000 | 8000 | ||
| WHKM1-400L、M、H | - | ≤5.7 ≤2 | - | 120 | - | 5000 | ||
| WHKM1-630L、M、H | - | ≤5.7 ≤2 | - | 120 | - | 5000 | ||
| WHKM1-800M、H | - | ≤7.5 ≤2 | - | 120 | - | 3000 | ||

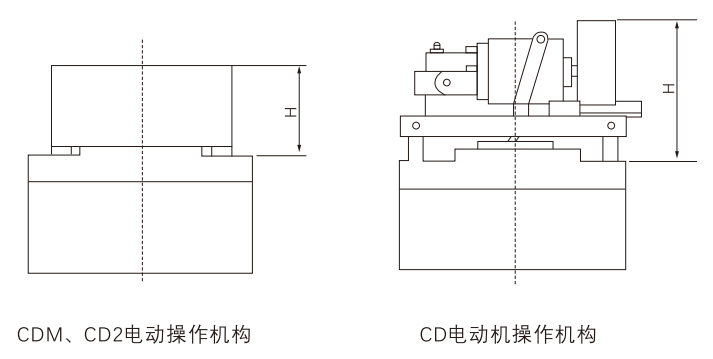

4.电动操作机构高度
5.断路器安装电动操作机构后的总高度（表十五）
| 操作机构所属断路器型号 | WHKM1-63 | WHKM1-100 | WHKM1-160 | WHKM1-250 | WHKM1-400 | WHKM1-630 | WHKM1-800 |
|---|---|---|---|---|---|---|---|
| L、M | L、M、H | L、M、H | L、M、H | L、M、H | L、M、H | M、H | |
| 电磁铁式高度H(mm) | 81 | 91 | 91 | 91 | 101 | 141 | 141 |
| 电动机式高度H(mm) | 95 | 85 | 85 | 85 | 135 | - | 135 |
※注：断路器脱扣跳闸后，电动操作机构必须先使断路器再扣，然后才能合闸。
