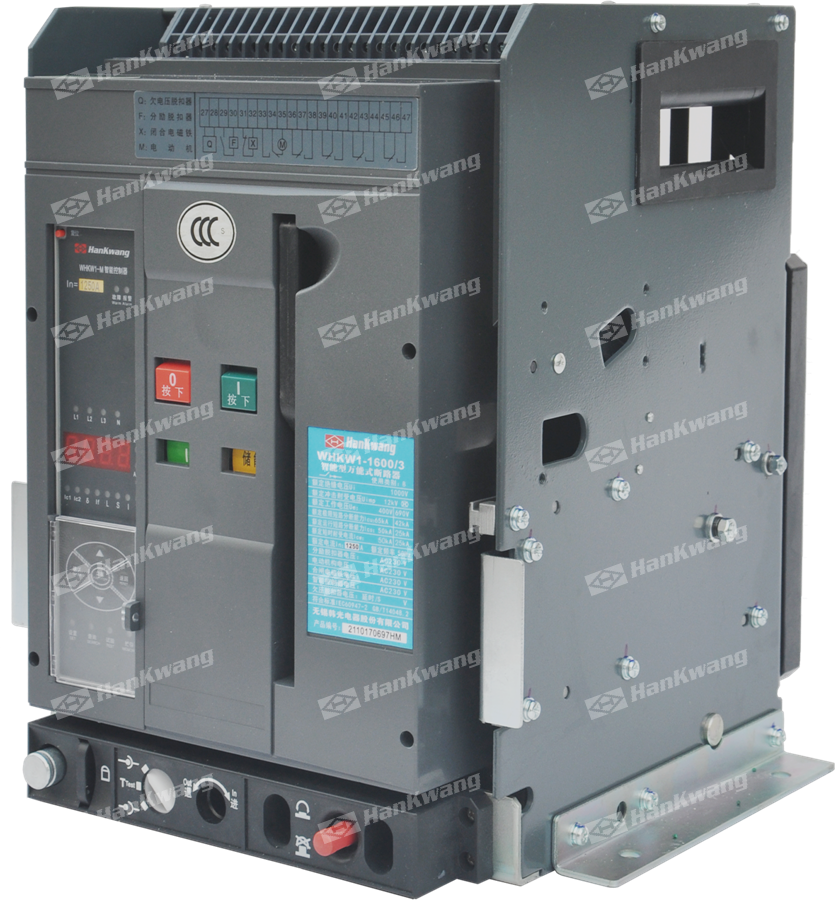

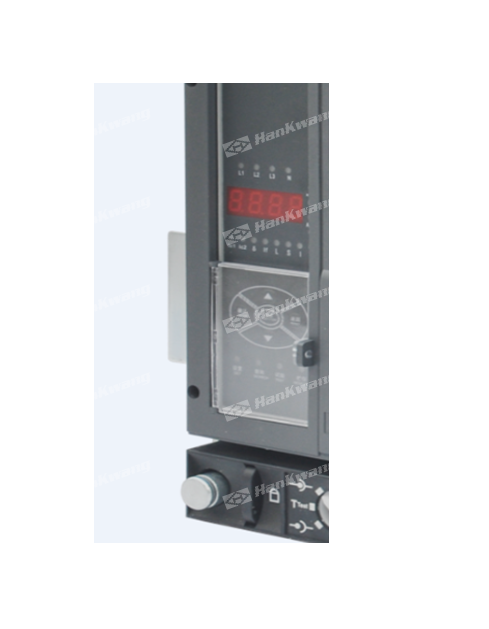

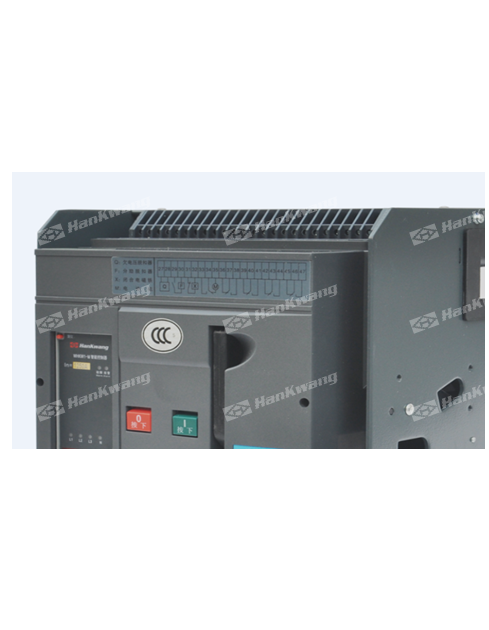

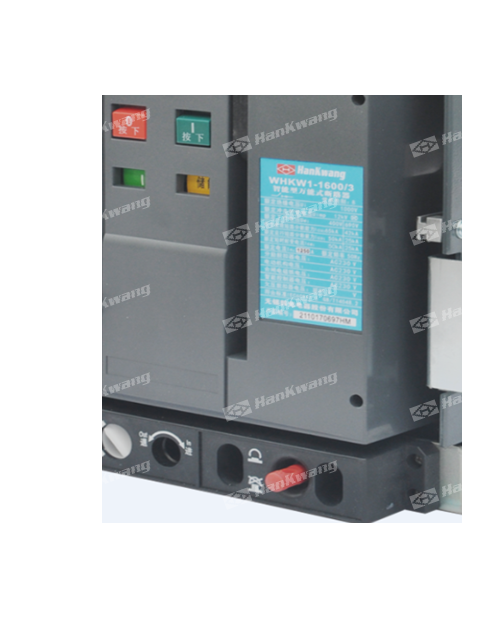

WHKW1-1600智能型万能式断路器
WHKW1-1600系列智能型万能断路器，适用于交流50Hz，额定电压至690V及以下，额定电流200~1600A的配电网络中，主要用来分配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地等故障的危害。在正常条件下可作线路的不频繁转换之用，也可作为电动机的不频繁起动及保护之用。
产品详情
型号及含意
技术参数

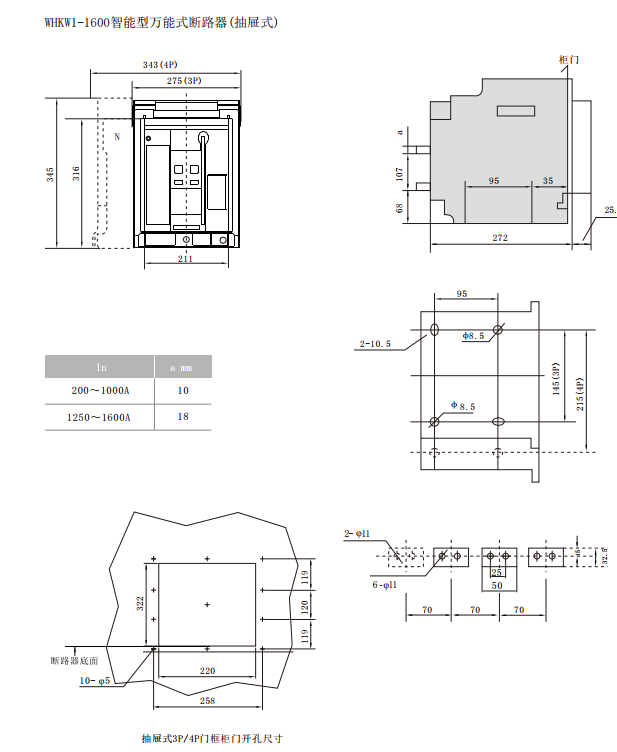

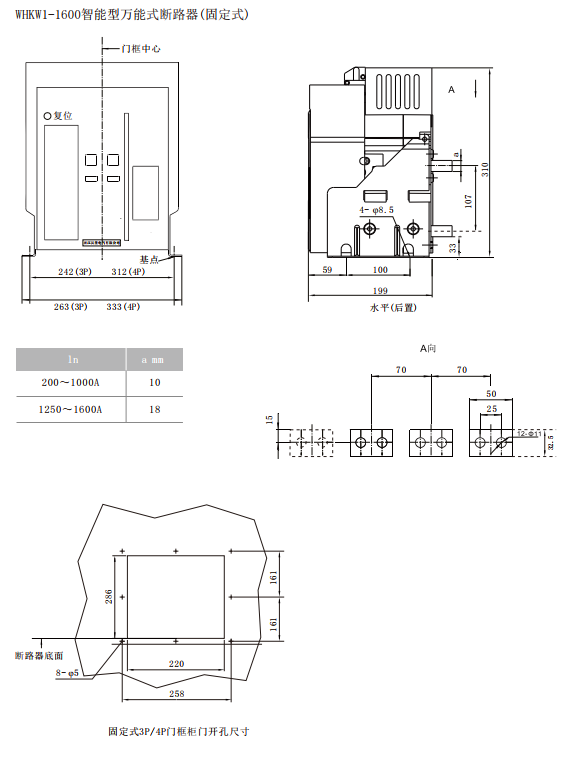

外观及安装尺寸
其他
WHKW1-1600系列智能型万能断路器，适用于交流50Hz，额定电压至690V及以下，额定电流200~1600A的配电网络中，主要用来分配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地等故障的危害。在正常条件下可作线路的不频繁转换之用，也可作为电动机的不频繁起动及保护之用。
型号及其含义
| WHK | W | 1 | — | 1600 | / | ☐ | / | ☐ |
|---|---|---|---|---|---|---|---|---|
| 企业代号 |
万能式 断路器 |
设计序号 |
断路器壳架 等级额定电流 |
极数（3极可不写） | 额定工作电流 |
| 型号 | WHKW1-1600 | ||||
|---|---|---|---|---|---|
| 壳架等级额定电流Inm（A） | 1600 | ||||
| 额定电流In（A） | 200、250、315、350、400、500、630、800、1000、1250、1600 | ||||
| 额定工作电压Ue（V） | AC400，AC690 | ||||
| 工作频率（Hz） | AC50Hz | ||||
| 额定绝缘电压Ui（V） | 1000 | ||||
| 额定冲击耐受电压Uimp（kV） | 12 | ||||
| 工频耐受电压U（V）1min | 3500 | ||||
| 极数（P） | 3，4 | ||||
| N极额定电流In（A） | 100%In | ||||
| 使用类别 | GB/T14048.2 | B | |||
| GB/T14048.4 (In≤1000A) | AC-3 | ||||
|
额定极限短路分断能力 Icu(kA)（有效值） |
AC400V | 65 | |||
| AC690V | 42 | ||||
|
额定运行短路分断能力 Ics(kA)（有效值） |
AC400V | 50 | |||
| AC690V | 25 | ||||
|
额定短路接通能力 Icm(kA)（有效值） |
AC400V | 143 | |||
| AC690V | 105 | ||||
|
额定短时耐受电流 Icw(kA/1S)（有效值） |
AC400V | 50 | |||
| AC690V | 25 | ||||
| 全分断时间（无附加延时）(rmns) | 25 | ||||
| 闭合时间（ms） | 最大70 | ||||
| 电气寿命（次） | AC400V | In=200A~630A | 7000 | ||
| In=800A~1250A | 7000 | ||||
| In=1600A | 7000 | ||||
| AC690V | In=200A~630A | 6000 | |||
| In=800A~1250A | 6000 | ||||
| In=1600A | 6000 | ||||
| 机械寿命（次） | 免维护 | 10000 | |||
| 有维护 | 20000 | ||||
|
外形尺寸（宽×高×深） （mm） |
固定式 | 3P | 263×310×232 | ||
| 4P | 333×310×232 | ||||
| 抽屉式 | 3P | 275×345×330 | |||
| 4P | 343×345×330 | ||||
符合：IEC60947- 1及GB/T14048.1-2012《低压开关设备和控制设备总则》;
IEC60947-2及GB/T14048.2 -2020《低压开关设备和控制设备断路器》;
IEC60947-4-1及GB/T14048.4《低压开关设备和控制设备机电式接触器和电动机起动器(含电动机保护器)》
◆AC-3类使用类别；
◆具有抽屉式和固定式；
◆可倒进线连接；
◆具有隔离功能；
◆具有多种智能化保护功能， 选择性保护精确，能提高供电可靠性，避免不必要的停电。
正常工作条件
◆周围空气湿度为-5℃+40℃（超出范围可降容使用）；
◆安装地点的海拔不超过2000m；
◆安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊指施；
◆污染等级为3级；
◆断路器主电路安装类别为V,其余辅助电路、控制电路安装类别为Ⅱ；
◆断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
◆断路器应安装在没有雨雪侵袭的地方；
◆可运行条件：通过GB/T14048.2的试验要求，海拔超过2000m降容使用)；
◆储存条件：周围空气温度为-5℃-+40℃。

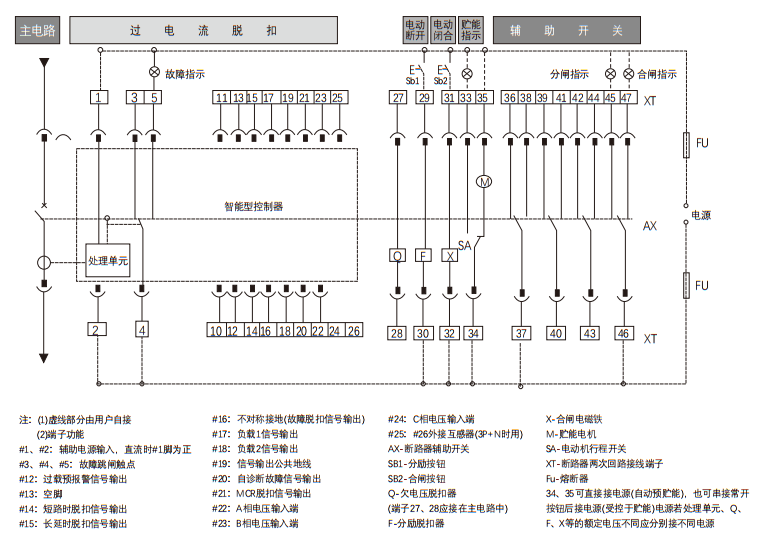

断路器二次回路接线图
