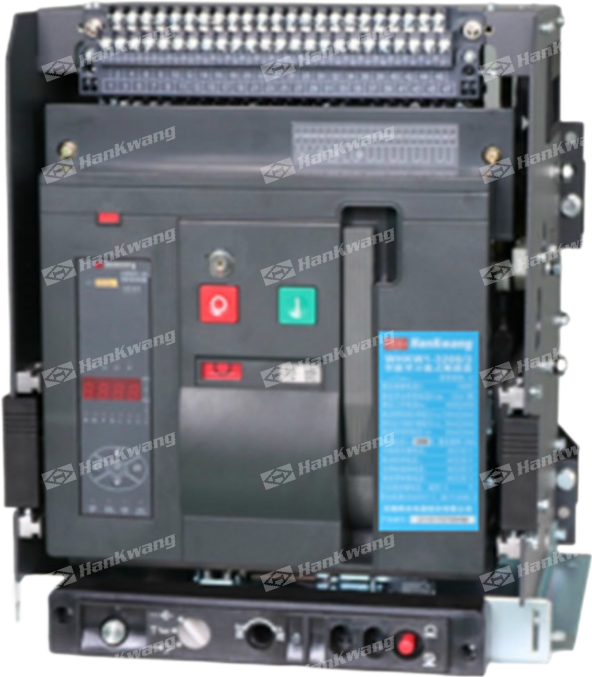

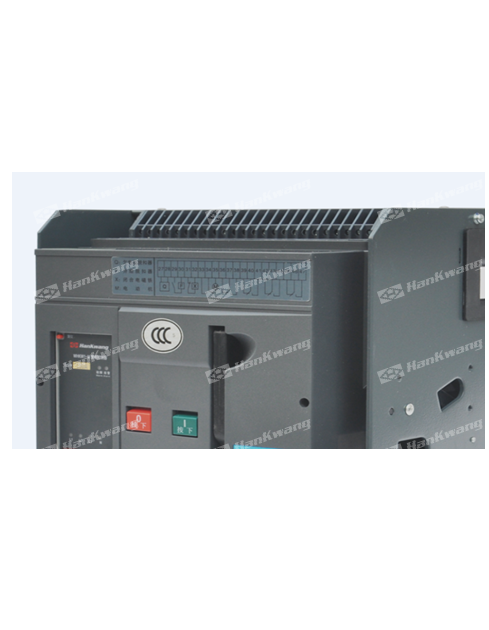

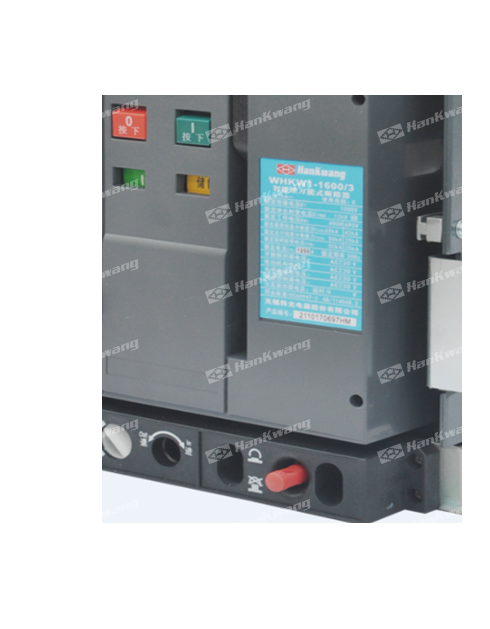

WHKW1-2000/3200/6300智能型
WHKW1系列万能式断路器(以下简称断路器)适用于交流50Hz，额定电压至690V及以下，额定电流200A-6300A的配电电网中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。
产品详情
型号及含意
技术参数

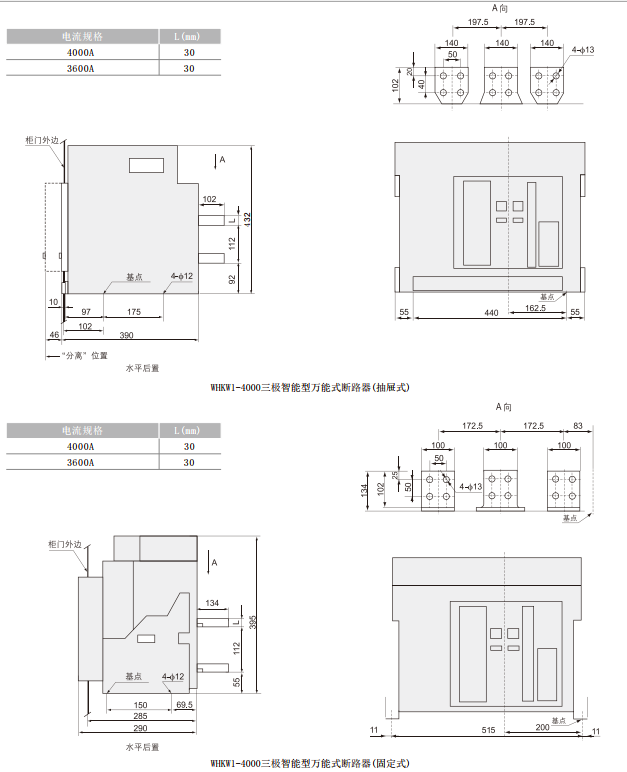

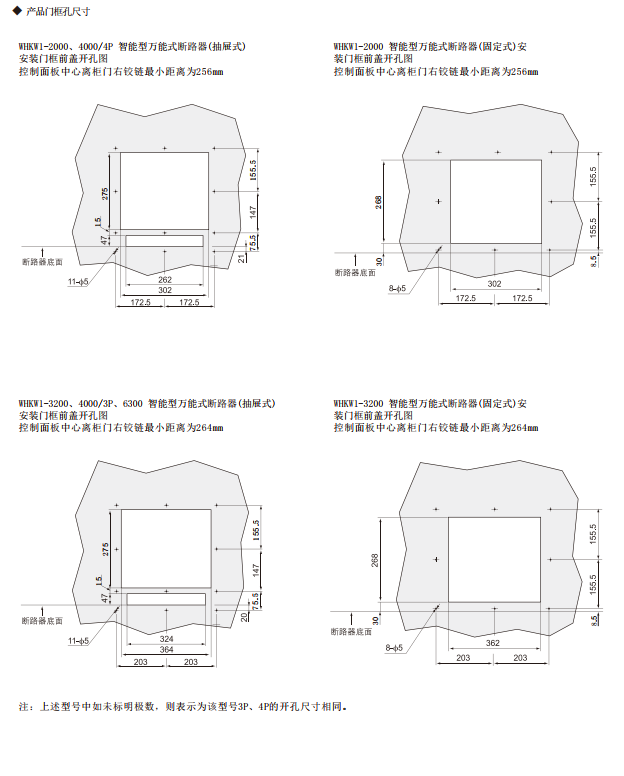

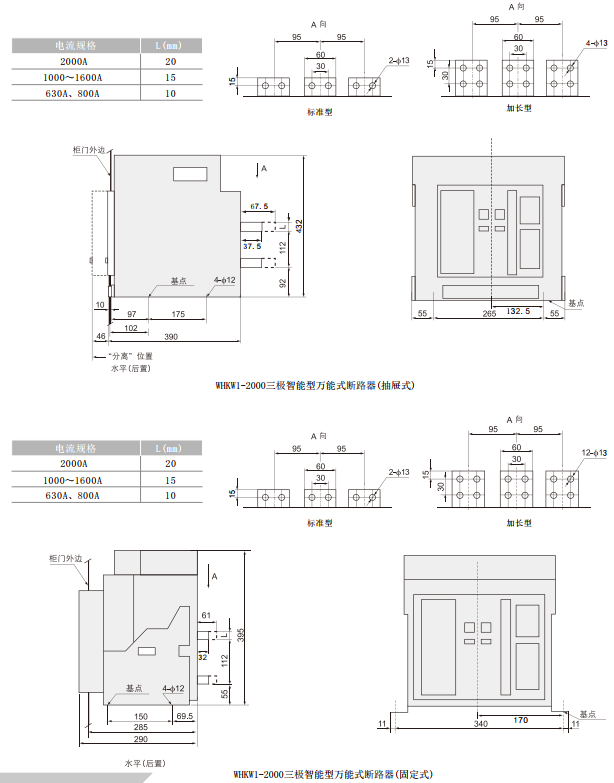

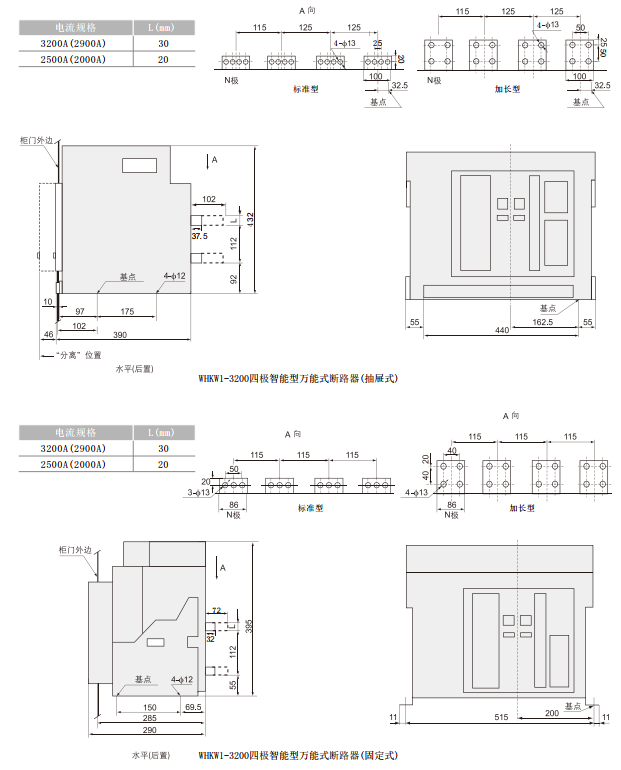

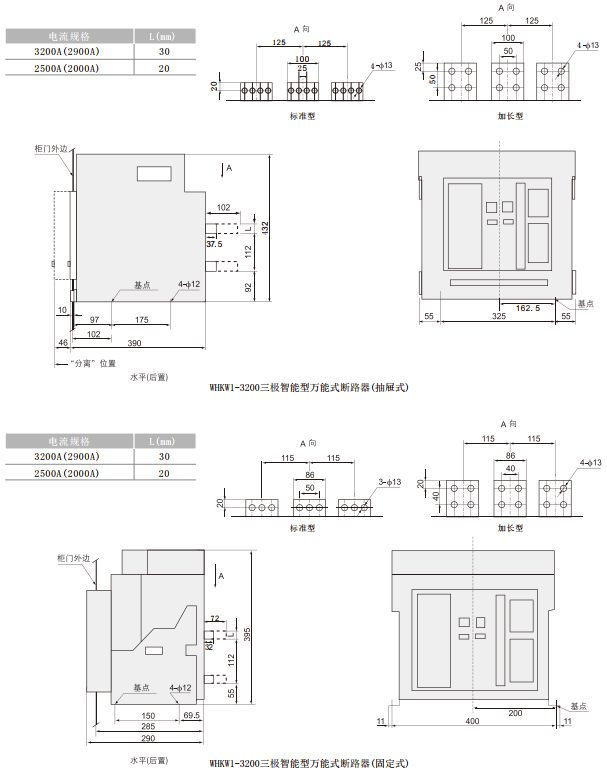

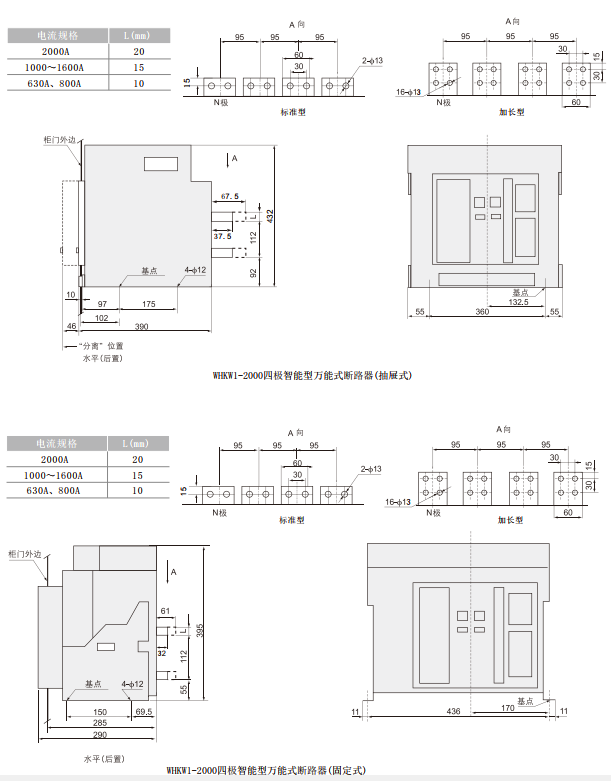

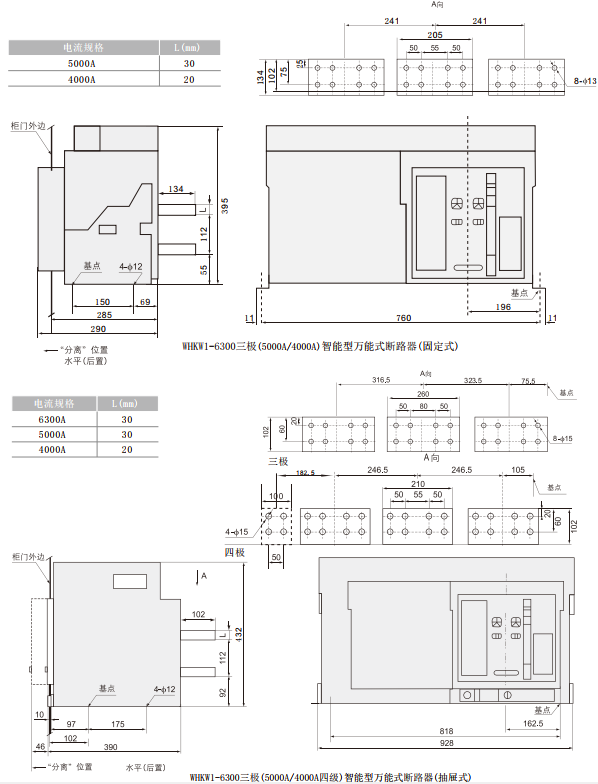

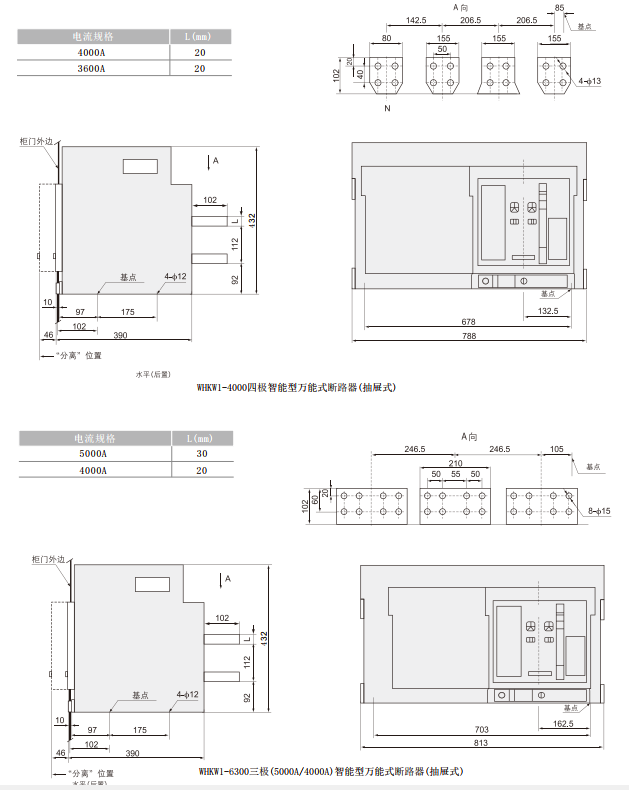

外观及安装尺寸
其他
WHKW1系列万能式断路器(以下简称断路器)适用于交流50Hz，额定电压至690V及以下，额定电流200A-6300A的配电电网中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。

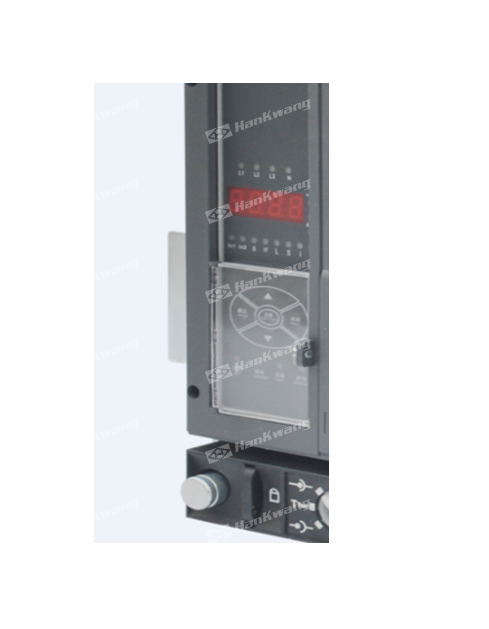

断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性避免不必要的停电。同时带有开放式通讯接口，可进行四遥"以满足控制中心和自动化系统的要求。
断路器符合：GB/T 14048.2《低压开关设备和控制设备低压断路器》
IEC60947-2《低压开关设备和控制设备断路器等标准》
型号及其含义
| WHK | W | 1 | — | ☐ | / | ☐ | / | ☐ |
|---|---|---|---|---|---|---|---|---|
| 企业代号 |
万能式 断路器 |
设计序号 |
断路器的壳架 等级额定电流 |
极数（四极产品标4； 三极时可不标） |
额定工作电流 |
说明：
标准配置：智能控制器为M型，辅助开关为四组转换触头，联接方式为水平后置;
智能控制器、分励脱扣器、欠电压脱扣器、合闸电磁铁电动操作机构注明电压值。
◆断路器定电流
| 壳架等级额定电流Inm（A） | 额定电流（A） | ||
|---|---|---|---|
| 2000 | 200、250、315、350、400、500、630、800、1000、1250、1600、2000 | ||
| 3200 | 2000、2500、2900、3200 | ||
| 4000 | 2500、2900、3150、3200、3600、3900、4000 | ||
| 6300 | 4000、5000、6300 | ||
◆断路器的额定短路分断能力、短时耐受电流及寿命
| 壳架等级额定电流Inm（A） | 2000 | 3200 | 4000 | 6300 | |
|---|---|---|---|---|---|
|
额定极限短路分断能力 Icu(kA) 0-C0 |
400V | 85 | 100 | 100 | 120 |
| 690V | 55 | 65 | 65 | 85 | |
|
额定短路接通能力 n x Icu(kA) /cosΦ |
400V | 176/0.2 | 220/0.2 | 220/0.2 | 264/0.2 |
| 690V | 105/0.25 | 143/0.2 | 143/0.2 | 187/0.2 | |
|
额定运行短路分断能力 Ics(kA) 0-C0-C0 |
400V | 65 | 80 | 80 | 100 |
| 690V | 55 | 65 | 65 | 85 | |
|
额定短时耐受电流 Icw(kA) /1s 0-C0 |
400V | 65 | 80 | 80 | 100 |
| 690V | 45 | 65 | 50 | 75 | |
| 电气寿命（次） | 400V | 7000 | 7000 | 7000 | 7000 |
| 690V | 6000 | 6000 | 6000 | 6000 | |
| 机械寿命（次） | 免维护 | 10000 | 10000 | 10000 | 10000 |
| 有维护 | 20000 | 20000 | 20000 | 20000 | |
正常工作和安装条件
◆周围空气温度：上限值不超过+40℃,下限值不低于-5℃,24h平均值不超过+35℃。上限值超过+40℃或下限值低于-10℃时用户应与本公司协商。
◆安装地点海拔：不超过2000m。
◆大气条件：大气相对湿度在周围空气为+40”C时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为+25”C,并考虑到因温度变化发生在产品表面上的凝露。超过规定要求用户应与本公司协商。
◆防护等级（IP）：30
◆污染等级：Ⅲ。
◆使用类别：B类。
◆安装类别：额定工作电压90V及以下的断路器以及欠压脱扣器，电源变压器初级线圈用于安装类别Ⅳ；辅助电路及控制电路安装类别为Ⅲ。
◆安装条件：断路器应按说明书要求安装，断路器的垂直倾斜度不超过5度（矿用倾斜度不超过15度）。

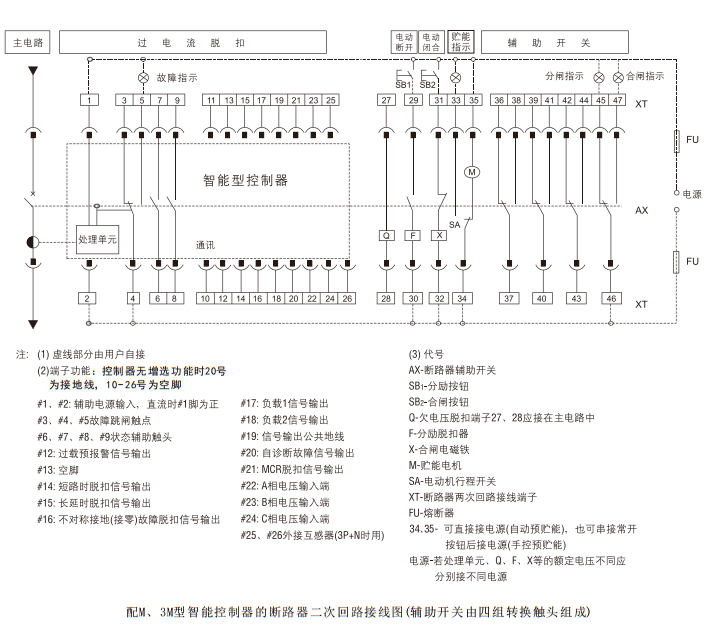

断路器二次回路接线图
